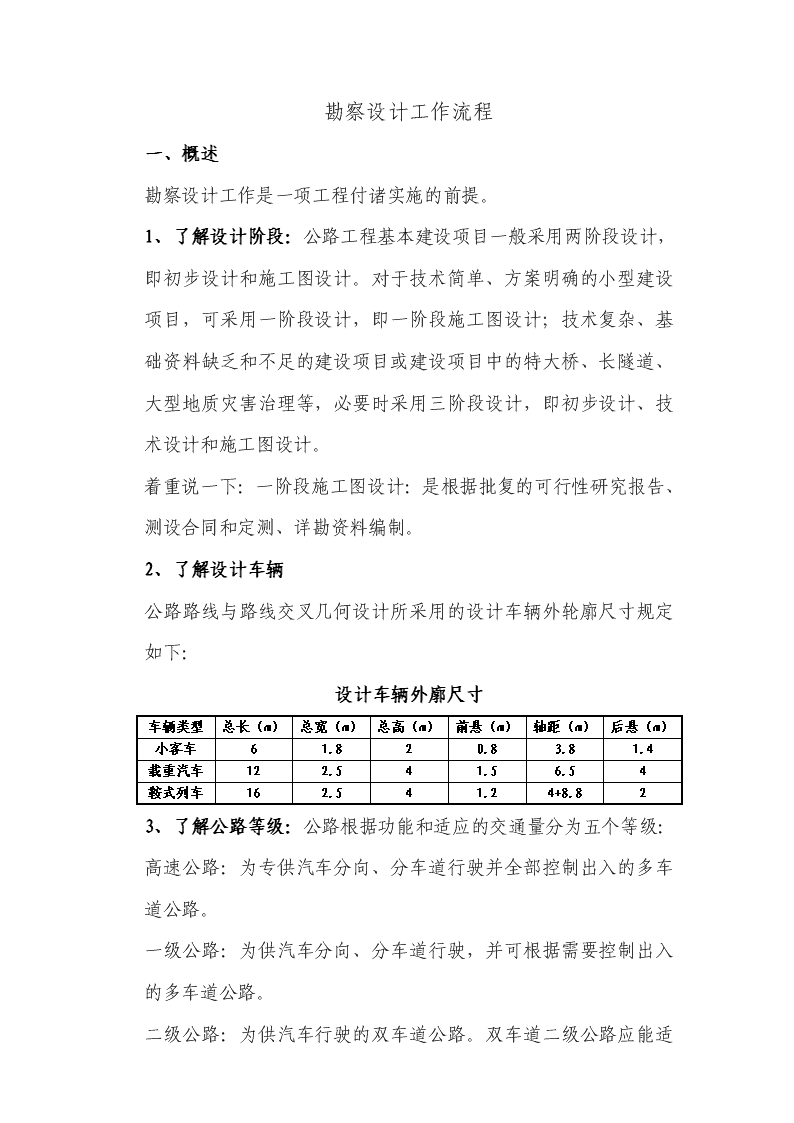

勘察设计工作流程一、概述勘察设计工作是一项工程付诸实施的前提。1、了解设计阶段：公路工程基本建设项目一般采用两阶段设计，即初步设计和施工图设计。对于技术简单、方案明确的小型建设项目，可采用一阶段设计，即一阶段施工图设计；技术复杂、基础资料缺乏和不足的建设项目或建设项目中的特大桥、长隧道、大型地质灾害治理等，必要时采用三阶段设计，即初步设计、技术设计和施工图设计。着重说一下：一阶段施工图设计：是根据批复的可行性研究报告、测设合同和定测、详勘资料编制。2、了解设计车辆公路路线与路线交叉几何设计所采用的设计车辆外轮廓尺寸规定如下：设计车辆外廓尺寸车辆类型总长（m）总宽（m）总高（m）前悬（m）轴距（m）后悬（m）小客车61.820.83.81.4载重汽车122.541.56.54鞍式列车162.541.24+8.823、了解公路等级：公路根据功能和适应的交通量分为五个等级：高速公路：为专供汽车分向、分车道行驶并全部控制出入的多车道公路。一级公路：为供汽车分向、分车道行驶，并可根据需要控制出入的多车道公路。 二级公路：为供汽车行驶的双车道公路。双车道二级公路应能适应将各种汽车折合成小客车的年平均日交通量5000～15000辆。三级公路：为供汽车行驶的双车道公路。双车道三级公路应能适应将各种车辆折合成小客车的年平均日交通量2000～6000辆。四级公路：为供汽车行驶的双车道或单车道公路。双车道四级公路应能适应将各种车辆折合成小客车的年平均日交通量2000辆以下；单车道四级公路应能将各种车辆折合成小客车的年平均日交通量400辆以下。（附：公路等级的选用应根据公路功能、路网规划、交通量，并充分考虑项目所在地区的综合运输体系、社会经济等因素，经论证后确定。）4、了解设计速度：公路等级高速公路一级公路二级公路三级公路四级公路设计速度（Km/h）12010080100806080604030205、了解车道宽度设计速度（km/h）1201008060403020车道宽度（m）3.753.753.753.503.503.253.00（单车道时为3.50）二、工作流程（一）外业勘察接到任务后，收集项目所在地1：1万地形图，了解项目所在地的地形、地貌；或者通过卫星图片了解项目所在地地貌。1、选线 选线是在道路规划路线起终点之间选定一条技术上可行，经济上合理，又能符合使用要求的道路中心线的工作。它面对的是一个复杂的自然环境和设计经济条件，需要综合考虑多方面因素。为达此目的，选线必须由粗到细，由轮廓到具体，逐步深入，分阶段分步骤地加以分析比较，才能定出最合理的路线来。这个阶段的选线是选“路线走廊带”，大概的路线走向。不同的阶段，选线重点不同：工可研阶段：在1：1万地形图上选，初选。施工图设计：一种是在工可阶段上，了解大致的路线走向后，由粗到细；二种情况，一阶段施工图设计，方案比较明确，路线走向确定，沿老路采点就可以了。（1）平原区选线平原区路线，因地形限制不大，布线应在基本符合路线走向前提下，着重考虑政治、经济因素，正确处理对地物、地质的避让与趋就，找出一条理想的道路。①正确处理道路与农田的关系：尽量做到少占地及不占高产地②考虑路线与城镇的关系：平原区有较多的城镇村庄、工业及其他设施，正确处理好穿越与绕避问题③处理好路线与桥位的关系：大、中桥位常常是路线的控制点，原则上应服从路线总方向并满足桥头接线的要求，桥路综合考虑；小桥涵位置应服从路线走向，但遇到斜交过大或河沟过于弯曲的情况，可采取该和措施或改移路线，调整桥轴线与流向的夹角，以免过分增加施工困难和加大工程投资，选线时应全面比较确定。（2）山岭区选线 山岭地区，山高谷深，坡陡流急；但山脉水系清晰，这就给山区选线指明了方向，不是顺山沿水；就是横越山岭。山区选线，相对比较复杂，做以后专题再进行。2、平面控制测量、高程控制测量（1）平面控制测量沿路线走向，预埋控制桩，进行平面控制测量。提供出可供参考的沿线平面控制点。测量预估路中心线两侧各250米围地形、地物、地貌；对路线走向主要控制点（村镇、河流）、沿线敏感点（学校、旅游胜地）、文物保护区等进行采点（GPS）。通过GPS解算软件及地形图数字化成图软件，把外业收集的点绘制成按一定比例要求的地形图。（2）高程控制测量（基平）沿线布设水准点，进行水准测量。整理出符合要求的水准资料，为中平测量及施工高程控制提供依据。3、纸上定线咱们进行定线依托路线大师、海地路线等软件进行中线的布设。（1）定导线在地形图上，仔细研究路线主要控制点间的地形、地质情况，选择有利地形如平缓、顺直的山坡，开阔的侧沟，利于回头的地点等，拟定路线各种可能的走法。（2）布设曲线 拟定好导线后，依据《公路路线设计规》布设满足要求的平曲线。3、外业放线依据“直线、曲线及转角表”，输入路线放线程序文件。进行实地放线，对地形变化处、直线上（平原区50米、山岭区20米）、曲线桩、桥涵位、进出村镇点进行中桩放线。4、外业调查外业调查组：中桩、路基防护、排水组、桥梁、涵洞组、路线交叉调查组、拆迁调查组、筑路材料调查等。各专业组依据中桩，预估路基宽度，进行外业资料的收集。5、中平组依据中桩，测出各中桩高程。6、资料归整、核对外业完毕，对调查资料进行归整、核对，确定无遗漏，至此，外业工作完毕。（二）业设计（1）纵断面设计将外业中平资料，在图纸上点绘成现状地面高程；依据控制点及规要求进行“拉坡”设计，确定出合理的填挖高度，完成纵断面设计图、路基设计表。（2）横断面设计标准横断面：组成 高速公路、一级公路的路基标准横断面分为整体式路基和分离式路基两类。整体式路基的标准横断面应由车道、中间带（中央分隔带、左侧路缘带）、路肩（右侧硬路肩、土路肩）等部分组成分离式路基的标准横断面应由车道、路肩（右侧硬路肩、左侧硬路肩、土路肩）等部分组成。二级公路路基的标准横断面应由车道、路肩（右侧硬路肩、土路肩）等部分组成。三级公路、四级公路路基的标准横断面应由车道、路肩等部分组成。俗称“戴帽子”，依据平、纵资料，对各个中桩进行横断设计。进一步完成路基土石方计算、横断面设计图等。（3）桥梁、涵洞设计依据定好的路基设计表、纵断面图、路基横断面设计图，结合外业桥涵调查资料，拟定合理的跨径，定好结构形式。而后，进行具体结构图纸设计。（4）路基、路面路基高度的确定：路基高度设计，应使路肩边缘高出路基两侧地面积水高度，同事考虑地下水、毛细水和冰冻的作用，不使其影响路基的强度和稳定性。沿河及受水浸淹的路基边缘标高，应高出规定设计洪水频率的计算水位加雍水高、波浪侵袭高和0.5m的安全高度。 路基设计洪水频率公路等级高速公路一级公路二级公路三级公路四级公路设计洪水频率1/1001/1001/501/25按具体情况确定结合项目所在地筑路材料情况，拟定合理的路面结构。进行路基、路面设计。路面结构组成：面层、基层、底基层、垫层简单的路面结构的拟定：二级、三级、四级（5）防护、排水设计依据“平、纵、横”文件，结合外业调查的防护、排水情况，进行路基防、排设计。防护形式：路堤边坡防护、路堑边坡防护（植草、浆砌片石、喷锚）排水：边沟排水边坡急流槽排水沟（6）交通安全、环境保护等设计结合沿线地物、地形情况，进行交通安全，环境保护等设计工作。（7）施工图预算依据定稿的设计图纸、预算定额、法律法规等，进行施工图预算编制工作。（8）设计文件出版　 三、但愿有一天你会记起，我曾默默地，毫无希望地爱过你。我这扇门曾为你打开，只为你一人打开，现在，我要把它关上了。　　四、你看我的时候我装做在看别处，你在看别处的时候我在看你。　　五、陆上的人喜欢寻根究底，虚度很多的光阴。冬天担忧夏天的迟来，夏天担心冬天的将至。所以你们不停到处去追求一个遥不可及，四季如夏的地方，我并不羡慕。　　六、没想到的是，一别竟是一辈子了。　　七、朋友们都羡慕我，其实羡慕他们的人是我。爱你，很久了，等你，也很久了，现在，我要离开你了，比很久很久还要久……　　八、Dosomethingtodaythatyourfutureselfwillthankyoufor.从现在开始，做一些让未来的你感谢现在的自己的事。　　九、有个懂你的人，是最大的幸福。这个人，不一定十全十美，但他能读懂你，能走进你的心灵深处，能看懂你心里的一切。最懂你的人，总是会一直的在你身边，默默守护你，不让你受一点点的委屈。真正爱你的人不会说许多爱你的话，却会做许多爱你的事。　　十、很久很久，没有对方的消息，也不再想起这个人，也是不想再想起。　　十一、我不怕我会忘记他，他在我心底开出了花。　　十二、我还在原地等你，你却已经忘记曾来过这里。 　　十三、那都是很好很好的，我却偏偏不喜欢。　　十四、向来缘浅，奈何情深？　　十五、习惯难受，习惯思念，习惯等你，可是却一直没有习惯看不到你　　十六、爱一个人最好的方式，是经营好自己，给对方一个优质的爱人。不是拼命对一个人好，那人就会拼命爱你。俗世的感情难免有现实的一面：你有价值，你的付出才有人重视。——苏芩　　十七、雨水落下来是因为天空无法承受它的重量，眼泪掉下来是因为心再也无法承受那样的伤痛。　　十八、所谓长大，就是把原本看重的东西看轻一点，原本看轻的东西看重一点。生活中只有一种英雄主义，那就是在认清生活真相之后，依然热爱生活。生活就像是跟老天对弈，对你而言，你走棋，那叫选择；老天走棋，那叫挑战。　　十九、我只想问你，若我回头，你还在不在？　　二十、有些事是有很多机会去做的，却一天一天推迟，想做的时候却发现没机会了。　　二十一、在下一个路口，思念某一种温度。　　二十二、Itdoesn"tmatterhowslowyouare,aslongasyou"redeterminedtogetthere,you"llgetthere.------不管你有多慢，都不要紧，只要你有决心，你最终都会到达想去的地方。　　二十三、当我们拥有一只鞋子的时候，我们才会明白失去的另一只鞋子的滋味，失去的东西总是最好的。　　二十四、如果因为害怕分离而不敢在一起，那你吃饭的时候为什么不直接去吃屎。　　二十五、花时间去解释不如花时间去证明　　二十六、睫毛下的伤城路过了谁的风景谁的心。　　二十七、拥有的并不一定爱着。　　二十八、于是。各有各的生活，各自爱着别的人。曾经相爱，现在已互不相干。　　二十九、看着别人的故事，流着自己的眼泪。　　三十、你唯一会认认真真读完一个人的日志和心情，想尽一切办法去了解的只有两个人。一个是你喜欢的人，另一个是你喜欢的人喜欢的人。　　三十一、失去一段感情，你感觉心痛，当你心痛过后，那时你才会发现，你失去的只是你心中的依赖，当你学会孤独的坚强，一切又会再次美好起来。去珍惜那个读懂你的人，要好好去疼爱她。
