电力工程勘测设计专业分工规定.doc 60页

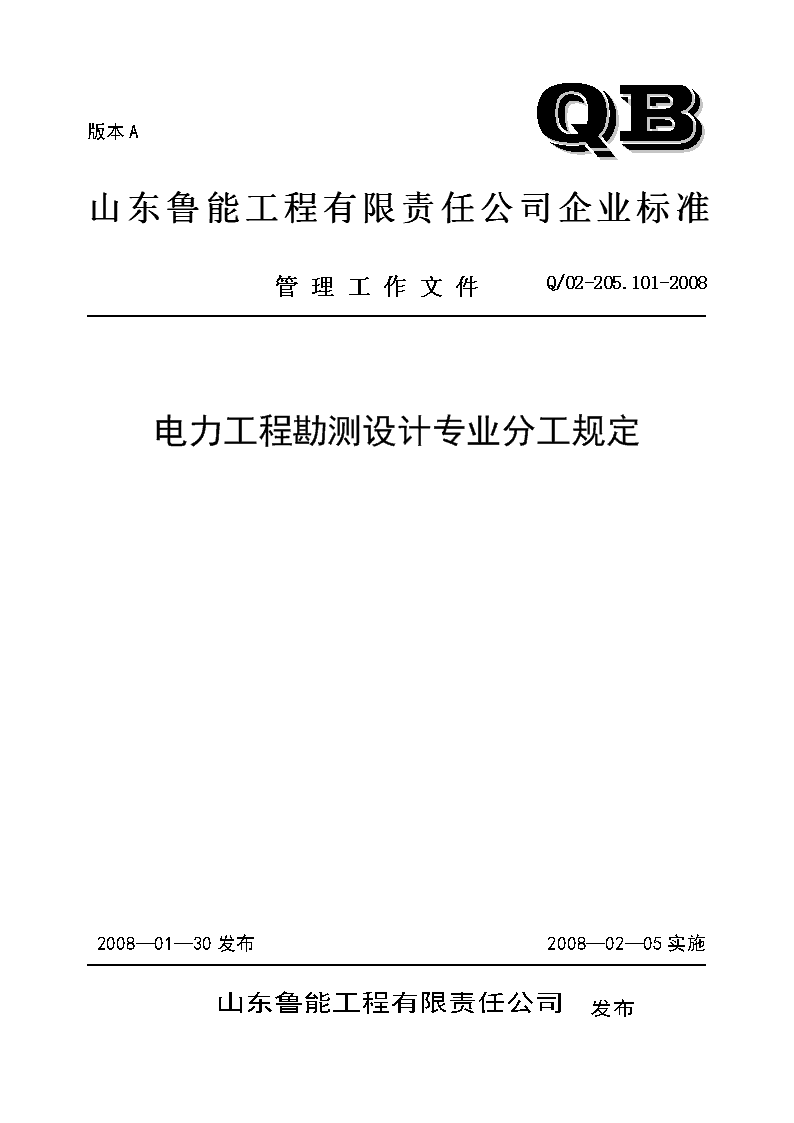

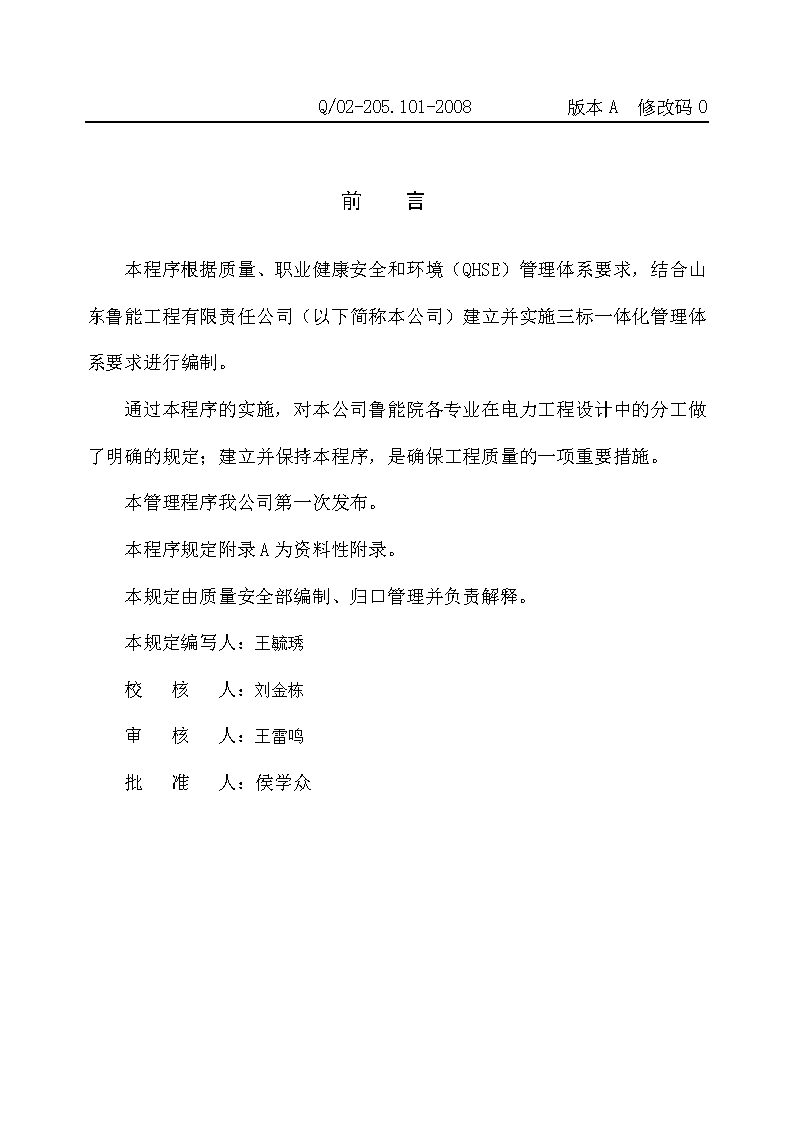

版本A管理工作文件山东鲁能工程有限责任公司企业标准Q/02-205.101-2008电力工程勘测设计专业分工规定2008—01—30发布2008—02—05实施山东鲁能工程有限责任公司发布 Q/02-205.101-2008版本A修改码0 Q/02-205.101-2008版本A修改码0前言本程序根据质量、职业健康安全和环境（QHSE）管理体系要求，结合山东鲁能工程有限责任公司（以下简称本公司）建立并实施三标一体化管理体系要求进行编制。通过本程序的实施，对本公司鲁能院各专业在电力工程设计中的分工做了明确的规定；建立并保持本程序，是确保工程质量的一项重要措施。本管理程序我公司第一次发布。本程序规定附录A为资料性附录。本规定由质量安全部编制、归口管理并负责解释。本规定编写人：王毓琇校核人：刘金栋审核人：王雷鸣批准人：侯学众 Q/02-205.101-2008版本A修改码0 管理工作文件电力工程勘测设计专业分工规定Q/02-205.101-2008版本A修改码01范围本规定对工程公司鲁能设计院在电力工程设计中各专业间存在的若干分工做了具体规定。2引用文件中国电力规划设计协会《电力勘测设计技术管理制度DLGJ159.1～9-2001》Q/02-208.104-2005勘测设计专业间配合资料作业程序3职责3.1公司鲁能设计院各专业主要设计人、专业室主任、主任工程师负责本规定的执行。3.2工程设计总工程师负责本规定执行过程中的监督与协调。3.3公司鲁能设计院院长（副院长）负责本院部门之间各专业执行中问题的协调。3.4副总工程师（专家）负责协助总工程师对执行中重大问题及本规定未作规定的分工问题的协调及新分工项目的审定。3.5总工程师负责新分工项目的批准。3.6质量安全部是电力工程勘测设计专业分工问题的归口管理部门，负责组织修订与发布，并对执行情况进行监督检查。4管理内容与程序4.1分工原则4.1.1设计专业分工规定是根据鲁能院目前专业设置，针对各专业间存在的若干分工不清问题进行编制的，本规定不表述按专业性质已明确的专业间分工条目。4.1.2山东鲁能工程有限责任公司2008-01-30批准2005-02-05实施2 管理工作文件电力工程勘测设计专业分工规定Q/02-205.101-2008版本A修改码0本着专业间联系配合工程主题和基础专业先行的原则，本规定条目编排顺序基本上是按电力生产、输送工艺流程排列，依次为发电工程、送变电工程、系统等工程，按区域排列依次为发电厂厂区、主厂房、炉后区、变电站、出线走廊及送电线路。山东鲁能工程有限责任公司2008-01-30批准2005-02-05实施2 Q/02-205.101-2008版本A修改码04.1.3个别新的设计项目和课题，各生产部室应根据本规定的精神按分工协作、互相支持的原则在工程中由总工程师协调裁定，并贯彻执行。4.1.4对今后出现的分工新问题进行扩充。4.2勘测设计专业分工4.2.1勘测设计主要分工项目分类及编号1厂区主要入口大门及装饰性围墙设计2厂区管道（包括架空、地面铺设、直埋和沟道内管道）3厂区浴室4厂内热网加热系统及其管道5主厂房墙板6主厂房内热力系统的汽水分析仪表的测点、取样架、分析器各类设计图纸7热负荷调查8煤质调查9煤源及煤运调查10入炉煤在线检测系统11运煤系统（包括煤仓间皮带层）的煤尘治理12锅炉房和煤仓间（皮带层外）的煤尘治理13除灰14灰渣综合利用15烟囱出口直径、内筒线型16电除尘器、空预器、省煤器灰斗排灰设计17烟气脱硫部分18烟气排放连续监测系统（CEMS）19循环流化床锅炉石灰石系统20水源地泵站区总平面及竖向布置21油区消防泡沫管道、消防冷却水管道22循环水管道5 Q/02-205.101-2008版本A修改码023工业用水回收24主厂房内工业用水管道25主厂房内沟道排水及屋面排水26冷却、工业、生活用水及水处理水源取样27废水的处理、回收、排放28化学补给水（生水）的予热29设备冷却水系统30冷却水塔31直接风冷系统32支架、桁架、钢梁、钢梯、钢平台、钢步道33收集与暖通设计有关的气象资料34压缩空气站及其管道35辅机配套的电气设备36发电厂事故用柴油机保安电源37配电装置及发电机小间等网门、围墙、两隔断和电气设备安装型钢38屋外电气（变压器）用贮油坑、总事故油池、汽机事故油池39防洪设计40防火与消防设计41火灾报警设计区域42厂级监控信息系统（SIS）43辅助系统（车间）集中控制系统44仪表控制45发电厂控制室照明设计和灯具选型46电动、气动门订货47变频调速器与软启动器的选用、布置和接线48DCS（含DAS、CCS电气信号及电缆设计）49热控220V电源的电缆设计50程控系统电缆设计5 Q/02-205.101-2008版本A修改码051制造厂设备信号的电缆设计52电动机就地电控箱及配套电缆53电缆清册与敷设54电量自动计费系统55送变电工程可研阶段的专业分工56送电线路工程与发、变电工程的划分界限（以出线门型架为分工界限）57出线走廊与送电线路长度58系统远动和继电保护59线路阻波器、耦合电容器、电容式电压互感器结合滤波器60微波通信工程4.2.2分工内容电力工程勘测设计专业分工规定见附录A（资料性附录）5报告和记录本规定无报告和记录5 附录A（资料性附录）Q/02-205.101-2008版本A修改码0电力工程勘测设计专业分工规定表序号项目分工界限负责专业配合专业配合内容与互提资料会签专业备注1厂区主要入口大门及装饰性围墙设计建筑总交总交2厂区管道（包括架空、地面铺设、直埋和沟道内管道）2.1浓缩机回收水池补充水管、灰管中洗水泵水源管2.1.1由厂区水工供水系统来时到室外1m水工工艺具体接口位置水工工艺、除灰协商定2.1.2由除灰系统来除灰2.1.3由机务系统来除灰2.2油处理室至主变压器（或升压站）的厂区油管道（包括变压器检修用回油管道）化学化学做至变压器进、排油接口2.3油处理室至主厂房的油管道化学2.4氢站至主厂房的厂区管道（包括凝汽器水管、氢气管、压缩空气管）化学2.5主厂房外1米至化学水处理车间的厂区蒸汽管道热机化学56 附录A（资料性附录）Q/02-205.101-2008版本A修改码02.6热电厂对外供热热网蒸汽及凝结水回水管道热机2.7热交换站出口至厂区围墙外1米的热网管道暖通3厂区浴室3.1浴室内部工艺安装（包括上下水、热水箱和热交换器的选择、布置与安装）水工工艺3.2浴室水箱等的支撑结构土建水工工艺提供荷重与支撑要求水工工艺3.3浴室热源暖通水工工艺向暖通提出洗浴热源要求由暖通汇总并向热机提出热源要求3.4浴室热水箱或热交换器至热源间的管道（蒸汽或热水）3.4.1浴室热水箱（或热交换器）至浴室外1米处水工工艺水工工艺图由暖通会签暖通图由水工工艺会签3.4.2浴室外1米至热源暖通56 附录A（资料性附录）Q/02-205.101-2008版本A修改码03.5浴室采暖、通风及采暖至热源的全部管道暖通4厂内热网加热系统及其管道暖通以辅汽联箱分汽缸出口门后为界5主厂房墙板5.1金属压型墙板和其它轻型墙板布置图、详图建筑5.2金属压型墙板和其它轻型墙板的墙架立柱结构建筑向结构提供墙架设计布置图建筑5.3钢筋混凝土墙板布置图（包括墙上孔洞）建筑5.4钢筋混凝土墙板计算及配筋构造结构建筑向结构提出墙梁布置要求建筑6主厂房内热力系统的汽水分析仪表的测点、取样架、分析器各类设计图纸化学化学向热控提供汽水系统流程图及控制要求7热负荷调查热机8煤质调查热机运煤配合56 附录A（资料性附录）Q/02-205.101-2008版本A修改码08.1厂用电动机电缆清册与敷设（包括动力和控制电缆）9煤源及煤运调查9.1煤源调查运煤热机配合9.2煤运调查运煤总交配合10入炉煤在线检测系统热控归口10.1测量及屏蔽系统、水份分析仪安装设计上煤土建10.2谱分析及控制系统、计算机控制系统安装设计热控热控向土建、电气、暖通分别提出孔洞埋件、电源照明、通风空调资料10.3系统接线设计热控11运煤系统（包括煤仓间皮带层）的煤尘治理56 附录A（资料性附录）Q/02-205.101-2008版本A修改码011.1运煤系统的防尘、抑尘设计（包括煤车注水、卸煤沟地上与地下部分喷雾、翻车机室喷雾、煤堆及堆取料机落料点处喷水、向带式输送机或转动点喷水、各转运环节减少鼓风及锁气密封等各种防尘、抑尘措施的设计）运煤暖通配合11.2运煤系统扬尘的收集、除尘设计（包括转运站，碎煤机室及各种煤仓等扬尘点的煤尘收集、干式与湿式除尘）暖通运煤配合，运煤向暖通提供运输系统布置图资料，暖通向运煤提供除尘设备布置图资料暖通会签运煤系统含除尘设备的布置图11.3运煤系统除尘治理水源管道的设计（包括防尘，除尘及地面水力清扫用水水源）11.3.1当引自厂区水工供水系统时（引至运煤建、构筑物边柱轴线外1m处或煤场堆取料机接头站外1m处）水工工艺运煤提出用水量要求和接管位置资料运煤11.3.2当引自除灰系统的压力冲洗水管时（自除灰系统冲洗水母管上接口至运煤建构筑物边柱轴线外1m处）运煤运煤向除灰提出用水要求，两专业共同商定接口位置运煤会签除灰系统和管道布置图56 附录A（资料性附录）Q/02-205.101-2008版本A修改码011.4运煤系统煤尘治理给水管道和升压水泵房的设计11.4.1防尘、抑尘、水力清扫给水管道（自运煤建构柱物边柱轴线外1m或煤场堆取料机接头站外1m至各用水点、包括煤堆喷水室外环形管道）运煤11.4.2除尘给水管道（自防尘、抑尘或水力清扫给水母管上接出至各用水点的支管、包括湿式除尘用水管和干煤尘搅拌加湿管）暖通暖通向运煤提出用水要求，两专业共同商定具体接口位置暖通会签运煤图纸11.4.3升压水泵房（当需要设置升压泵时）设备选型布置及安装、水泵起吊设施安装运煤11.4.4升压水泵房土建设计土建结构运煤提出土建设计任务书运煤11.5运煤系统煤泥排水处理设计56 附录A（资料性附录）Q/02-205.101-2008版本A修改码011.5.1水力清扫室内集、排水管、沟、井、污水泵及其检修起吊设施的选择。布置和安装（排水管、沟至运煤建、构筑物边柱轴线外1m）运煤当水浴式除尘器排水至水力清扫室内排水系统时，暖通提供除尘排水资料当煤仓皮带层排水至主厂房内冲灰沟时、排水管、沟设计界限到室内冲灰沟11.5.2水浴式除尘器排水管、沟布置和安装（至水力清扫室内集水沟、井）暖通11.5.3楼面防渗处理、坡度处理、室内集（排）水沟、井及污水泵基础土建设计土建结构运煤、暖通提出土建任务书运煤、暖通当煤仓皮带层排水至主厂房内冲灰沟时，排水沟设计界限到室内冲灰沟止11.5.4干除尘器的卸煤尘设施暖通运煤配合11.5.5室外煤泥排水管（自运煤建构筑物边柱轴线外1m至煤泥沉淀池）、煤泥沉淀池、回收水泵及回收水管选择布置和安装水工工艺运煤提供室内排水资料、排水客接口资料运煤建筑结构当煤仓皮带层排水至主厂房外冲灰系统时，由运煤专业设计11.5.6煤泥沉淀池抓煤泥设施安装水工工艺运煤56 附录A（资料性附录）Q/02-205.101-2008版本A修改码011.5.7煤泥沉淀池、回收水泵基础土建设计水工结构水工工艺提出土建任务书水工工艺11.6运煤系统积尘的气力清扫11.6.1负压气力清扫吸尘管道、煤尘回收落料管、直空泵、分离器选择布置和安装或清扫小车选择暖通运煤提供运煤设施布置图11.6.2真空泵房土建设计土建结构暖通提土建任务书暖通12锅炉房和煤仓间（皮带层除外）的煤尘治理12.1锅炉房0.00m层、煤仓间绞龙层（当单独设置时）和给粉机层积尘的水力清扫、给排水沟的安装布置（当从煤仓间皮带层水冲洗给水管道上引接水源和排水进入煤仓间皮带层煤泥排水系统时，其分支管的设计）热机运煤配合12.2锅炉房0.00m层、煤仓间绞龙层、给粉机层排水分支沟土建设计（至煤仓间皮带层煤泥排水系统集水沟止）土建结构热机提土建任务书热机56 附录A（资料性附录）Q/02-205.101-2008版本A修改码012.3锅炉房、煤仓间绞龙层。给粉机层的气力清扫暖通13除灰13.1水力除灰13.1.1水力除灰系统中厂区的建构筑物土建结构除灰提供设计资料和要求除灰13.1.2水力除灰系统中厂区外的建、构筑物除灰设计的：土建结构；水工工艺设计的：水工结构13.1.3除灰管道根数与管径的选择、管道阻力计算除灰水工工艺向除灰提供管道布置长度、管线走向、弯头数量和有关原始数据13.1.4除灰系统水锤计算除灰除灰向水工工艺提供水锤计算成果13.1.5内部除灰管道安装（做到灰渣泵房外灰管切换段）除灰水工工艺配合确定管道接口位置水工工艺13.1.6外部除灰管线路径、铺设、安装水工工艺除灰提供管径和根数除灰56 附录A（资料性附录）Q/02-205.101-2008版本A修改码013.1.7除灰供水由补充水供给或主厂房外循环水供给时，由水工工艺专业送到除灰泵房（或池）外1m水工工艺除灰专业提出水量、水压要求和用水点位置除灰、总交13.1.8除灰供水由主厂房内循环水供给时，热机专业送到锅炉房K1柱，除灰专业从K1柱接至用水点，具体位置由两专业协商，必要时由设总裁定1.热机2.除灰1.除灰专业提出水量、水压要求和用水点位置2.热机专业提供锅炉房底层布置图和K1柱处水管接点位置1.除灰2.热机13.2干除灰设备13.2.1搅拌、运输等设备选择、工艺安装除灰13.2.2碾压设备选择、工艺安装除灰13.3干式除灰13.3.1碾压灰场水工工艺结构13.3.2厂区除灰系统建、构筑物土建结构设计土建结构除灰提供要求除灰13.3.3锅炉排渣槽（碎渣机）及以下系统及布置除灰排渣槽（碎渣机）以上属锅炉厂，由除灰专业与锅炉厂配合热机56 附录A（资料性附录）Q/02-205.101-2008版本A修改码013.3.4气力除灰用空压机站和空气管道除灰总交、热机13.3.5空压机房若是除灰用除灰若是全厂检修空压机合用热机除灰用气管道由除灰专业从公用空压机母管自行引接13.3.6干式除灰灰场喷洒水管路布置及管径选择水工工艺13.3.7气力除灰管道支架土建结构除灰提供布置及要求除灰13.3.8干式除灰汽车运输除灰13.3.9干式除灰运输道路总交14灰渣综合利用除灰环保含编写说明、对外协议15烟囱出口直径、内筒线型热机16电除尘器、空予器、省煤器灰斗排灰设计（灰斗法兰以下、含锁气器）除灰56 附录A（资料性附录）Q/02-205.101-2008版本A修改码017烟气脱硫部分17.1初步可行性研究阶段17.1.1脱硫效率确定环保公司热机以环保公司为主，发电部配合。17.1.2脱硫工艺确定、“脱硫”章节编写环保公司＂17.1.3吸收剂供应环保公司运煤＂17.2可行性研究阶段17.2.1吸收剂的供应环保公司运煤以环保公司为主，发电部配合。17.2.2脱硫付产物的处理及综合利用条件环保公司总交＂17.2.3可供脱硫建设的场地等确定环保公司总交＂17.2.4可供脱硫用电、水、汽、气等条件环保公司电气、水工工艺、热机等专业＂17.2.5烟气脱硫工艺方案的选择环保公司热机＂56 附录A（资料性附录）Q/02-205.101-2008版本A修改码017.2.6脱硫工程设想环保公司总交、热机、除灰、电气、水工工艺、热控、土建等专业＂17.2.7环境效益、社会效益环保公司以环保公司为主，发电部配合。17.3初设及施工图阶段17.3.1吸收剂供应环保公司运煤以环保公司为主，发电部配合。17.3.2脱硫主设备选型17.3.2.1吸收塔；GGH、增压风机选型环保公司热机以环保公司为主，发电部配合。17.3.2.2磨机、循环浆泵环保公司除灰＂17.3.2.3破碎设备环保公司运煤＂17.3.3脱硫工艺的设计17.3.3.1烟气流程环保公司热机以环保公司为主，发电部配合。17.3.3.2吸收剂制备系统（含石灰石的浆泵机入口至吸收塔及吸收剂循环）环保公司除灰＂56 附录A（资料性附录）Q/02-205.101-2008版本A修改码017.3.3.3石灰石破碎及输送至磨机环保公司运煤、暖通、电气、土建、热控17.3.3.4工业水系统环保公司有关专业有关专业以环保公司为主，发电部配合。17.3.3.5辅助蒸汽、空气环保公司热机＂17.3.3.6土建、电气、热控设计环保公司有关专业设计成品专工级的校审由发电部土、电、控专工负责17.3.4概算技经环保公司18烟气排放连续监测系统（CEMS）热控热机、土建配合56 附录A（资料性附录）Q/02-205.101-2008版本A修改码019循环流化床锅炉石灰石系统运煤除灰热机运煤：从石灰石进厂后的卸车开始至石粉制备车间石灰石磨粉机后锁气器出口法兰为止的输送工艺系统除灰：从石灰石磨粉机后锁气器出口反法兰开始至主厂房石灰石粉仓入口为止的石灰石粉输送工艺系统热机：从主厂房石灰石粉仓入口至锅炉炉膛的石灰石粉输送工艺系统运煤除灰热机如用气卸散装石灰石粉罐式汽车运输进厂符合入炉要求的石灰石粉成品，由该车气力输送泵直接打入石灰石粉贮料罐，则运煤专业无设计工作量20水源地泵站区总平面及竖向布置20.1选址水工工艺总交、水工结构20.2泵站区征地图，总平面布置、竖向布置土石方平衡，除水工工艺专业用的由水工工艺结构专业负责设计之外的站区地下沟道及其技经资料总交水工工艺、水工结构及有关专业水工工艺、水工结构及有关专业20.3站区围墙、大门、挡土墙及其技经资料总交20.4站区道路及其技经资料总交水工工艺、水工结构56 附录A（资料性附录）Q/02-205.101-2008版本A修改码020.5站区防洪、防浪工程及其技经资料水工结构总交、水工工艺20.6站区至水源地泵站道路（包括全部线路工程、征地、桥涵土石方等）及其技经资料总交水工工艺施工图设计由甲方单独委托20.7站区勘测任务书20.7.1测量任务书总交水工工艺、水工结构20.7.2工程地质勘察任务书水工结构水工工艺、总交20.7.3水文气象任务书水工工艺水工结构、总交20.8站区至水源地泵站道路的测量、工程地质、水文气象任务书总交21油区消防泡沫管道，消防冷却水管道21.1油罐围堤轴线外侧1m以外水工工艺21.2油罐围堤轴线外侧1m以内热机空气泡沫发生器由水工工艺负责选型开列设备、热机安装水工工艺56 附录A（资料性附录）Q/02-205.101-2008版本A修改码021.3其余部分（包括油泵、卸油栈台、卸油码头）水工工艺22循环水管道22.1汽机房A列外1米以内循环水管道热机泵房披屋布置时接口具体位置协商确定22.2汽机房A列外1米以外循环水管道并包括循环水泵及阀门选型水工工艺热机23工业用水回收23.1工业用水在主厂房内统一回收管道（以主厂房边柱轴线外1米为界、汽机房外侧以A列柱轴线外1米为界）热机其他专业的工业水若排入热机专业设置的回收母管时，应向热机专业协商提资且自行设计排水支管23.2工业用水在主厂房外统一回收至所需要系统（以主厂房边柱轴线外1米为界，汽机房外侧以A列柱轴线外1米为界）水工工艺56 附录A（资料性附录）Q/02-205.101-2008版本A修改码024主厂房内工业用水管道热机其他专业的工业水若从热机工业水母管（或分母管）上取得水源时，应向热机专业协商提资，且自行设计用水支管25主厂房内沟道排水及屋面排水25.1自流排放时25.1.1排水量、排水方式、排水沟管（做至主厂房外1米）土建有关专业提供水量等资料25.1.2主厂房外1米至下水井的排水管设计水工工艺土建向水工工艺提供排水量和主厂房外1米的管道接口位置25.2机械排放时25.2.1排水量、排水方式、排水沟道（做到主厂房外1米）土建各有关专业向土建结构提供排水量和排水点，土建结构考虑地下水的渗漏量，水工工艺确定集水坑的位置及尺寸排水机械及管道由水工工艺设计25.2.2电缆隧道和竖井中的集水坑排水机械以及至主厂房外的排水出路管道安装水工工艺土建向水工工艺提供排水量等设计资料和排水要求土建56 附录A（资料性附录）Q/02-205.101-2008版本A修改码026冷却、工业、生活用水及水处理天然水源取样地下水：地质地表水：水文任务书由水工工艺、化学专业提供27废水的处理、回收、排放27.1污废水处理建筑结构设计（无废水处理站时）27.1.1工艺设计由水工工艺负责时水工结构27.1.2工艺设计由其它专业负责时土建27.2除灰水的处理、回收与排放27.2.1灰管结垢外委试验化学27.2.2防灰垢处理、采用加药处理时化学采用机械处理时除灰27.2.3灰管、渣管、灰水回收管56 附录A（资料性附录）Q/02-205.101-2008版本A修改码0锅炉水封槽至一级灰泵房后切换段（含水封、一级灰泵房）除灰一级灰泵房后切换段至二级灰泵房前1米水工工艺除灰专业提供接口位置除灰22二级灰泵房前后1米（含二级灰泵房有关管道）除灰二级灰泵房后1米至灰场水工工艺除灰专业提供接口位置除灰27.2.4储灰场排水处理物理处理水工工艺环保加药处理化学环保27.3煤场排水与处理27.3.1煤场排水沟道的布置与施工图总交27.3.2沉淀池、排水泵房、排水出路及管道56 附录A（资料性附录）Q/02-205.101-2008版本A修改码0工艺部分水工工艺沉淀池位置总交图水工工艺、输煤会签，工艺总图环保会签土建部分水工结构27.4含油废水的处理与排放27.4.1当无集中的废水处理站时a各专业含油废水的处理（处理至符合排放标准）和油处理池管道各有关专业环保b油处理池（或隔油池）施工图土建各专业提供位置及要求各有关专业56 附录A（资料性附录）Q/02-205.101-2008版本A修改码0电力工程勘测设计专业分工规定表序号项目分工界限负责专业配合专业配合内容与互提资料会签专业备注c油处理池（或隔油池）后的排水出路和排水管道水工工艺若排水泵室内布置有关专业设计至排水泵出口管室外1米处（含排水泵）27.4.2当有集中的废水处理站时见27.727.5含酸、碱废水的处理与排放27.5.1当无集中的废水处理站时a化学系统含酸、碱废水的处理（处理至符合排放标准）化学环保中和池布置在室外时与总交商定位置中和池施工图土建化学提供位置，尺寸和要求中和处理后的回收与排放管道水工工艺化学向水工工艺提供资料化学b蓄电池室酸液中和处理（达到排放标准）化学环保室外中和池与总交商定位置中和池施工图土建化学提供位置、尺寸和要求中和后的排水出路和管道水工工艺化学提供中和池位置56 附录A（资料性附录）Q/02-205.101-2008版本A修改码0c其它酸、碱废水的处理化学各有关专业环保室外中和池与总交商定位置中和池施工图土建化学提供位置、尺寸和要求中和池后（达排放标准）的排水管道水工工艺27.5.2当有集中的废水处理站时见27.727.6锅炉酸洗和酸洗废液的处理与排放27.6.1参与锅炉酸洗方案的确定，并根据确定的酸洗方案选择酸洗设备及管道化学酸洗冲洗水源和管线，由安装调试单位或生产单位临时接用，采用焚烧方案时，泵管道由化学专业设计27.6.2酸洗废液的处理与排放（当有集中的废水处理站时）见27.727.6.3酸洗废液的处理与排放（当无集中的废水处理时）a酸洗废液的收集和就地处理（达到排放标准）化学环保56 附录A（资料性附录）Q/02-205.101-2008版本A修改码0电力工程勘测设计专业分工规定表序号项目分工界限负责专业配合专业配合内容与互提资料会签专业备注b处理后排水出路和管道水工工艺若排水泵室内布置，化学设计至排水泵出口管室外1米处（含排水泵）27.7集中废水处理站全厂废水集中或部分集中废水27.7.1集中处理分散处理方案论证、站总平面布置图、站内专业接口协调化学水工工艺提供站内有关系统、设备、布置等有关资料水工工艺27.7.2站内化水系统的再生废水、锅炉化学清洗废液、有机废水、蓄电池排水、锅炉空予器清洗水等处理设备及管道布置化学水工结构负责土建结构设计水工工艺27.7.3站内含煤、油废水及生活污水处理设备及管道布置水工工艺水工结构负责土建结构设计化学27.7.4集中废水处理站前管道各有关专业化学负责锅炉酸洗有关管道以站外1m或用户总接口外1m为界27.7.5集中废水处理站后排水出路和排水管道水工工艺化学及有关专业提供接口资料化学以站内室外1m或室外设备接口为界27.7.6集中废水处理站内上下水道水工工艺28化学补给水（生水）的预热化学56 附录A（资料性附录）Q/02-205.101-2008版本A修改码029设备冷却水系统29.1水冷变压器冷却水系统的油水管道和冷却器安装29.1.1油管道和冷却器落地式安装水工工艺29.1.2冷却器的水源及供水管道水工工艺电气提供冷却器位置、水量、接口等资料电气29.2主厂房内取样冷却系统的冷却水（到取样间外1m）热机化学专业提出资料和要求化学29.3布置在A列柱外披屋的二次循环水泵房循环水泵及管道安装水工工艺汽机房A列外1米以内循环水管道热机设计，接口具体位置协商定29.4布置在A列柱外披屋的二次循环水泵房土建土建结构水工工艺提供资料及要求水工工艺30冷却水塔30.1除水器设计（选型、布置、施工图设计）水工结构30.2冷却水塔支撑填料的铸铁篦子水工结构水工工艺提出填料布置荷载资料56 附录A（资料性附录）Q/02-205.101-2008版本A修改码030.3淋水装置设计（配水管、喷嘴、溅水盘、填料等）水工工艺水工工艺结构31直接风冷系统风冷器架构及基础设计水工结构水工工艺向水工结构提出空冷架构布置、平剖面、标高、荷重等资料水工结构专业向总交、工艺、电气、土建提出空冷架构结构布置、支柱断面等资料水工工艺、总交32支架、桁架、钢梁、钢梯、钢平台、钢步道32.1细粉分离器支架及平台梯子热机32.2循环水泵坑钢平台及梯子32.2.1主厂房内循环水泵坑钢平台及梯子土建结构热机向土建提供设计资料和要求热机32.2.2主厂房A列柱外披屋内循环水泵坑钢平台及梯子土建结构水工工艺向土建提供设计资料和要求水工工艺32.3螺旋输粉机钢平台土建结构热机向土建提供设计资料和要求热机56 附录A（资料性附录）Q/02-205.101-2008版本A修改码032.4煤粉管道支吊架梁32.4.1跨度在6米以下热机32.4.2跨度在6米及以上土建结构热机向土建提供设计资料并配合构架的布置热机32.5烟、风、煤粉管道组合支架的主梁、支柱土建结构热机向土建提供设计资料并配合构架的布置热机32.6除氧器（露天）、吸风机检修单轨吊架构土建结构热机提供设计资料并配合布置热机32.7检修起吊用钢梁（轨）土建结构有关工艺专业提供设计资料有关工艺专业32.8钢平台、钢梯、钢步道32.8.1跨度在8米以下各工艺专业32.8.2跨度在8米及以上土建结构有关工艺专业向土建提供设计资料配合确定生根方式有关工艺专业32.9火焰监视器平台热机热控提供设计资料热控32.10水位监视器平台热机热控提供设计资料热控56 附录A（资料性附录）Q/02-205.101-2008版本A修改码032.11电除尘器灰斗口平台由除尘器制造厂负责设计和供货时除灰除灰专业向制造厂提供资料和要求，热机专业配合热机当除尘器制造厂不负责设计和供货时土建除灰专业向土建提供资料和要求，热机专业配合除灰、热机33收集与暖通设计有关的气象资料暖通34压缩空气站及其管道34.1公用压缩空气站工艺系统、设备选择、布置与安装热机其它专业提供需用压缩空气参数、空气量压缩空气站至主厂房的压缩空气管道（含母管）属热机，其它专业用压缩空气由应用专业负责自母管接出34.2化学、输煤、电气等自用的压缩空气站及其管道使用专业34.3仪用及杂用压缩空气站工艺系统、设备选择、布置与安装（做至主厂房内母管）热机热控及有关专业向热机提供气量、备用量、气压参数和用气点位置等资料和要求56 附录A（资料性附录）Q/02-205.101-2008版本A修改码034.4主厂房内分支空气管道设计热控及有关专业35辅机配套的电气设备35.1电动机安装油站冷却水系统设计各工艺专业各工艺专业向电气提供厂家资料，大型辅机配套的电气设备电气专业会同工艺专业与厂家签订技术协议35.2单独设置通风装置的电动机的通风设计暖通有关专业提供资料36发电厂事故用柴油机保安电源36.1设备选型、数量和控制部分电气36.2柴油机房工艺设计（包括燃油系统、冷却系统、机房位置和机房内布置）热机与总交研究确定机房位置发电电气36.3冷却水、供排水管道（做到室外1米处）水工工艺热机37配电装置及发电机小间等网门、网墙、网隔断和电气设备安装型钢56 附录A（资料性附录）Q/02-205.101-2008版本A修改码037.1母线桥和装有设备的网门发变电电气同一工程中电气、土建分别设计的网门、网墙、网隔断，其网孔尺寸、形式、工艺、材料等应统一37.2其它网门、网墙、网隔断土建结构电气向土建提供网孔尺寸和工艺要求电气37.3电气设备安装型钢发变电电气大跨度、大重量的电气设备安装型钢选择由土建结构配合38屋外电气（变压器）用贮油坑、总事故油池、汽机事故油池38.1变压器事故排油量电气电气向水工工艺和有关专业提资38.2变压器事故油池土建任务书水工工艺总交与有关专业协调水工工艺38.3变压器事故油池位置和标高水工工艺总交38.4至总事故油池的排油管施工图水工工艺38.5屋外充油电气设备下面的贮油坑土建水工工艺56 附录A（资料性附录）Q/02-205.101-2008版本A修改码038.6油水分离后的排水出路与排水管线水工工艺38.7汽机事故油池土建热机提出土建任务书及油量热机39防洪设计39.1发电厂厂区防洪39.1.1防洪规划布置（防洪沟或堤的位置走向；建议的沟底或堤顶标高）总交水工工艺、水工结构提供分工设计内容的具体尺寸39.1.2防洪设计有关勘测任务书汇总总交水工结构提供有关要求39.1.3防洪设计有关水工工艺的勘测任务书水工工艺总交校核39.1.4防洪设计有关水工结构的勘测任务书水工结构总交校核39.1.5围墙兼作防洪堤的设计56 附录A（资料性附录）Q/02-205.101-2008版本A修改码0水深≤0.3m总交包括水力计算，断面及坡度优选；结构计算及图纸；与之有关的各种建构筑物，如与道路的交叉结构、跌水、大门防洪结构等等全部内容水深＞0.3m水工结构总交提出围墙的要求39.1.6厂区围墙外及由厂外来穿越厂区的防洪沟（截水沟）设计：同上流量≤1m3/s总交流量＞1m3/s水工结构39.1.7排洪泵房工艺设计水工工艺总交提供总平面布置要求39.1.8防洪堤、坝，排洪泵房结构设计水工结构总交提供总平面布置要求，水工工艺提供工艺要求39.2灰场的防洪布置和设计以及勘测任务书水工结构56 附录A（资料性附录）Q/02-205.101-2008版本A修改码040防火与消防设计40.1各专业防火设计各专业40.2发电厂消防设计40.2.1初步设计阶段消防设计水工工艺有关专业编写相关章节提供配合资料40.2.2全厂（包括建构筑物、设备、设施、场地）的消防系统、消防泵房、管网、消防设备、消防材料、消防方式（水、泡沫、气体）布置、安装和施工图以及设备材料清册（包括主厂房内的消防泵安装）水工工艺各专业提出消防要求并配合确定消防方式、消防设备与设施的布置和提供有关设计资料和有关图纸发生联系配合关系的各专业均互相会签土建向水工工艺提供主厂房和有关的建筑图；热机向水工工艺提供主厂房布置图；水工工艺向热机提供主厂房消防系统图和设备及管道布置图；水工工艺向土建提供消防栓位置予埋件、孔洞等资料和要求40.2.3蒸汽消防热机56 附录A（资料性附录）Q/02-205.101-2008版本A修改码040.2.4全厂消防系统的火警、监测、控制系统及其设备安装和设备材料清册热控各专业提出要求并配合布置和提供有关设计资料有关专业电气设施火警监测探头及电缆由电气布置及设计，热控汇总40.2.5当采用气体消防时，灭火后室内气体净化（包括净化方式、设备安装以及设备材料清册）暖通水工工艺提出要求，有关专业提供设计资料并配合净化设备布置，暖通向土建提出开孔和予埋件要求暖通图由水工工艺及各有关专业会签，土建图由暖通会签变电所同40.3变电所消防设计变电土建消防自动控制系统土建向变电电气提供资料，由变电电气设计气体消防气体净化由暖通设计41火灾报警设计区域电气热控电气专业负责：主厂房内的配电室、继电器室、电缆桥架、电缆隧道；2）升压站继电器小室；3）网控室及户外变压器；4）输煤系统。其他由热控专业负责并汇总42厂级监控信息系统（SIS）热控56 附录A（资料性附录）Q/02-205.101-2008版本A修改码043辅助系统（车间）集中控制系统热控有关工艺专业向热控提供检测和工艺流程图等资料（汽水取样、炉水加药、生活污水、工业废水循环水弱酸处理、水务管理和制氢站等），热控专业负责控制网络和程控系统设计输煤集中监控系统由电气专业负责44仪表控制44.1汽机、锅炉、除灰、化学水处理等控制盘上电气设备的统一布置和就地仪表热控44.2联锁条件热控各专业同时向热控、电气提供要求由电气设计的部分经热控汇总后向电气提供44.3在汽机、锅炉、化水控制盘上的电流表、开关、灯具选型热控热控与电气共同商定控制方式及接线44.4电气进分散控制系统（DCS）的测量点、控制点和控制逻辑框图电气向热控提资，热控配合44.5水泵、电动门、电动风门控制44.5.1水泵房的控制、保护、自启动、远方操作56 附录A（资料性附录）Q/02-205.101-2008版本A修改码0水源地水泵房的控制、保护、自启动、远方操作电气工艺向电气提供设计资料和要求除水源地水泵房以外的各类水泵房的控制、保护、自启动、远方操作热控工艺向热控提供设计资料和要求44.5.2电动门、电动风门控制热控工艺向热控提供设计资料44.6输煤控制室外的设备选择与安装（限位开关、传感元件等）运煤与电气协商传感元件等设备选择44.7除灰、渣系统控制热控除灰提供设计资料和要求电气做电动机的控制，其它的由热控做44.8高压主蒸汽流量的长颈流量喷嘴订货热控热控配合热机44.9主厂房内和水处理车间内的电动门的供电和控制接线热控由电气供总电源44.10主厂房外和其它车间的电动门的供电和控制接线热控44.11电气所需热工量接点的电缆敷设及接点扩展电气44.12调节阀选型热机等工艺专业热控提出与控制有关的附件要求热控56 附录A（资料性附录）Q/02-205.101-2008版本A修改码044.13调节阀执行机构（执行机构与阀门本体经连杆、曲柄连接）热控有关专业提交调节阀型号、数量、转矩有关专业45发电厂控制室照明设计和灯具选型（包括灯具布置）电气电气与建筑各根据对方的要求协调研究配合商定灯具选型和布置46电动、气动门订货工艺专业阀门配置电动头型号、气动门的型号、厂家、控制形式及有关参数；电动门电动头的型号、厂家应按照热控专业的统一要求开列热控清册中应注明有关要求47变频调速器与软启动器的选用、布置和接线电气工艺专业根据风机、泵类设备的特点和要求，提出工艺方案和控制要求热控专业根据工艺系统要求，提出控制方案，提供调节及启停讯号给电气专业热控、工艺专业电气专业要研究减少变频装置对电网的谐波干扰，采取有效的抑制谐波的措施，解决变频装置带来的有关问题48DCS（含DAS、CCS）电气信号及电缆设计48.1向厂家提资（包括I/O卡排线要求等）热控电气电气向热控提供信号的数量、名称、类型及特殊要求，热控负责汇总两专业共同参加与厂家的联络会56 附录A（资料性附录）Q/02-205.101-2008版本A修改码048.2所有I/O柜及I/O柜内的端子排编号热控端子排编号由热控专业编制，电气专业参照执行48.3进出I/O柜电气端子排电缆设计电气48.4进出I/O柜热控端子排电缆设计热控49热控220V电源的电缆设计热控49.1220/380VAC动力配电箱间电力电缆电气热控提电源类型、容量、回路数、用电设备位置及布置图49.2至热控220VAC、220VDC总动力配电箱的电力电缆电气同上热控220VAC、220VDC动力配电箱至各用电设备的电缆热控50程控系统电缆设计不含输煤程控50.1电气DAS、模拟量、开关量进入程控的电缆电气电气提出模拟量的名称、来源（地点、柜号、单元号、接线号）50.2电气SCS开关量进入程控的电缆热控热控提出控制信号的名称、含义、来源（地点、柜号、端子排号、接线号）、去向、常开或常闭要求、信号维持时间。电气返回满足热控要求的电缆清册热控在端子排出线图上以电缆符号表示电气设计的电缆的端子56 附录A（资料性附录）Q/02-205.101-2008版本A修改码051制造厂设备信号的电缆设计51.1制造厂设备带控制箱（或配电箱）51.1.1控制箱至热控控制或监视系统的电缆热控控制箱带电缆时由控制归属专业提出电缆清册51.1.2控制箱至电气控制或监视系统的电缆电气控制箱带电缆时由控制归属专业提出电缆清册51.2制造厂设备不带控制箱（或配电箱）51.2.1就地设备至热控控制或监视系统的电缆热控51.2.2就地设备至电气控制或监视系统的电缆电气51.2.3非电量信号（如压力、温度、液位、流量、转速、振动、阀位、位移等）扩展或加装测量元件热控热控提供扩展后的信号位置及加装的测量元件的编号51.2.4电量信号（如电压、电流、频率、跳合闸、断路器状态等）扩展或加装测量元件电气电气提供扩展后的信号位置及加装的测量元件的编号51.2.5不允许扩展的信号结点表热控两专业设计或与制造厂协商时应遵守电气两专业宜订一般工程的推荐范围56 附录A（资料性附录）Q/02-205.101-2008版本A修改码052电动机就地电控箱及配套电缆工艺工艺专业向电气专业提资时必须注明电动机厂家是否带电控箱及配套电缆。不带电控箱及配套电缆的由电气专业负责全部设计；带电控箱及配套电缆的由电气专业负责提供三相四线电源和电缆敷设设计，工艺专业提供电缆清册，电缆分热控、电气，分别由热控、电气专业负责。发电电气热控带电控箱及配套电缆的，从编写技术规范书到签定技术协议必须有电气、热控参加编写并签字，工艺专业向制造厂提出控制连锁要求，如果该设备还与DCS有连锁，则由热控专业负责与制造厂进行接口设计和电缆敷设设计53电缆清册与敷设53.1.1发电电气专业在热工盘上的设备及通往配电装置的电源电气56 附录A（资料性附录）Q/02-205.101-2008版本A修改码053.1.2热工所需从厂用配电装置引接的开关接点电缆热控热工需要电气专业发变组断路器等开关的辅助接点时，发电电气专业只提供一常开一常闭，多于此数由热工专业加重复继电器解决53.2由电气盘、台、箱、柜就地事故按钮等引到热控盘台柜的电缆清册与敷设电气53.3电缆通道53.3.1主厂房内零米、汽机房各层及煤仓间皮带层电缆主通道的路径总体规划，支吊架设计和土建任务书电气有关专业向发电电气提供资料热机、土建（仅电缆主通道的路径总体规划）53.3.2锅炉各层及除氧煤仓间各层电缆主通道热控有关专业向热控提供资料53.3.3当热控电缆通过汽机房主通道时，统一考虑予留吊架电气热控专业向电气提出要求热控56 附录A（资料性附录）Q/02-205.101-2008版本A修改码053.3.4热控电缆专用通道的路径、支吊架设计和土建任务书热控热控图热机会签土建图热控会签53.4机或炉控制室（或盘）电缆夹层（钢筋混凝土结构，钢结构或钢吊笼等）土建结构热控专业应将标高、外形轮廊、荷重、开孔、埋件等设计资料及要求向土建提资土建图由热控、热机会签热控向土建提资，热机专业配合53.5集控室电缆夹层支架和电缆竖井设计热控电气向热控提配合资料54电量自动计费系统从电流互感器、电压互感器二次端子箱的端子排引出电流回路和电压回路；设计范围包括电量自动计费系统原理图、平面布置图、端子排图、订货图、电缆清册及相关材料表等与电量自动计费系统有关的设计工作系统远动发电电气、电网变电提出电气主接线图、主控制室（单元控制室）平面布置图、PT、CT二次端子箱的端子排图；系统远动提出计量屏的数量、计量屏的安装尺寸及测量PT、CT准确等级56 附录A（资料性附录）Q/02-205.101-2008版本A修改码055关于可研阶段的专业分工送变电工程<可行性研究报告>按专业分工有三部分组成1）系统总的部分2）送电部分3）变电部分<可行性研究报告>由系统工程部负责，系统、送电、变电三设总共同签署系统专业<可行性研究报告>送电部分、变电部分由电网工程部负责<可行性研究报告>按院程序文件要求进行签署56送电线路工程与发、变电工程的划分界限（以出线门型架为分工界限）56.1变电所出线门型架56.1.1变电所出线门型架结构变电土建门型架负荷侧线路由本院设计：线路电气提供负荷侧线路资料（包括偏角、仰角）和要求；变电电气提供门型架变电侧负荷资料和要求门型架负荷侧线路由外单位设计：外单位提供负荷侧线路资料（包括偏角、仰角）和要求；变电电气提供门型架变电侧负荷资料和要求变电电气线路电气利用原有门型架的扩建工程，则由变电土建向线路电气或外单位提供门型架最大允许拉力和门型架线路侧挂线方式、高度56.1.2变电所出线门型架位置与变电所侧电气设计（不包括线路侧耐张线夹）变电电气线路电气提供第一杆塔位置，（终端塔座标）导线根数型号56 附录A（资料性附录）Q/02-205.101-2008版本A修改码056.2发电厂升压站出线门型架56.2.1升压站出线门型架结构发电土建门型架负荷侧线路由本院设计：线路电气提供负荷侧线路资料（包括偏角、仰角）和要求；发电电气提供门型架变电侧负荷资料和要求门型架负荷侧线路由外单位设计：外单位提供负荷侧线路资料（包括偏角、仰角）和要求；发电电气提供门型架变电侧负荷资料和要求发电电气线路电气利用原有门型架的扩建工程，则由发电土建向线路电气或外单位提供门型架最大允许拉力和门型架线路侧挂线方式、高度56.2.2升压站出线门型架位置与升压站侧电气设计（不包括线路侧耐张线夹）发电电气线路电气提供第一杆塔位置（终端塔座标）导线根数型号56.3避雷线设计56.3.1由线路终端塔至门型架的避雷线挂点、门型架上避雷线的挂线装置发电土建变电土建发、变电电气配合56.3.2避雷线作通信用时的引下线设计系统通信发、变电电气配合56.4线路两端发电厂和变电所的相序排列发电电气或变电电气发电电气或变电电气向线路电气提供相序排列资料56 附录A（资料性附录）Q/02-205.101-2008版本A修改码057出线走廊与送电线路长度57.1出线方向和出线走廊57.1.1发电厂或变电所出线方向系统一次系统提出方向要求，发、变电电气与系统、线路电气、总交互相配合协调确定，设总参与研究和确定57.1.2发电厂或变电所出线走廊的总宽度线路电气系统提供近期和远景出线电压出线回路数、出线排列次序和线路走廊要求总布置图由电气系统、线路电气会签57.1.3第一杆塔（终端塔）在总布置图上的位置线路电气线路与发、变电电气、总交变电土建专业协调确定并提供第一杆塔（终端塔）的位置发电电气变电电气57.2送电线路实际长度、规范线路电气线路电气按施工后的实际情况向系统提供导线型号截面、线间排列距离、对地高度、大地导电率等竣工资料58系统远动和继电保护58.1系统远动装置56 附录A（资料性附录）Q/02-205.101-2008版本A修改码058.1.1有关遥测、遥信、自动调频等范围与方式，与二次回路有关的控制电路原理图系统远动远动向发、变电电气专业提供远动屏数和交、直流电源要求发变电电气向远动提电气主结线58.1.2网控值长室计算机监测系统（微机控制）a当远动与电气合用一套计算机时，计算机系统发电电气发电电气专业：升压站数据采集、控制、防误操作及管理功能；远动专业：向调度收集传送信息、接受调度指令和提资远动专业发电电气专业负责提供技术协议及规范书；远动专业参加技术规范书编写、技术联络会、签定技术协议b单独设置在主厂房内的总值长室、远动与热控合用一套计算机时，计算机系统热控c单独设置在主厂房内的总值长室，远动单独设置计算机时，计算机系统系统远动58.1.3远动设备、电缆敷设和电缆清册的汇总、控制室远动屏的布置发电电气变电电气远动向发、变电电气专业提供远动部分的设备（包括仪器、仪表）清册和电缆资料56 附录A（资料性附录）Q/02-205.101-2008版本A修改码0电力工程勘测设计专业分工规定表序号项目分工界限负责专业配合专业配合内容与互提资料会签专业备注58.1.4初设系统远动说明和设备清册的编制系统远动向变电电气和电网技经提供配合资料58.2系统继电保护58.2.135千伏联络线和母线继电保护，110千伏及以上的线路、母线继电保护原理图，有关端子排图（包括对互感器配置要求），保护屏间的电缆联系图系统继电保护58.2.2二次接线设计发、变电电气继电保护专业负责系统保护的配置方案设计，提出保护屏布置要求及保护、稳控等端子排图配合资料。电气专业负责控制及与保护联系电缆的设计，监控控制屏及保护屏的布置图。保护与控制回路端子排间连接、保护屏间的联系，电气与保护专业应协调一致。58.2.3初步设计系统保护说明书和设备清册的编制系统继电保护59线路阻波器、耦合电容器、电容式电压互感器结合滤波器59.1线路阻波器规范、相别、数量通信系统继电保护向通信专业提资后由通信专业汇总提供发电电气或变电电气56 附录A（资料性附录）Q/02-205.101-2008版本A修改码0电力工程勘测设计专业分工规定表序号项目分工界限负责专业配合专业配合内容与互提资料会签专业备注59.2需要采用电容式电压互感器代替耦合电容器时发电电气或变电电气系统继电保护向通信专业提资后由通信专业汇总提供发电电气或变电电气59.3高压配电装置内阻波器；耦合电容器电容式电压互感器结合滤波器安装图发电电气或变电电气通信、系统继电保护专业提供资料60微波通信工程60.1微波塔及基础设计：发电厂内变电所内线路结构通信和发、变电电气有关专业配合发电土建电网土建60.2微波站水源和供排水管线60.2.1设在电厂内的微波站水工工艺60.2.2其它微波站变电土建60.3微波站电源60.3.1设在电厂内的微波站电源（做至交流盘）发电电气通信、暖通等专业提出要求，直流盘及以后的设计由通信负责56 附录A（资料性附录）Q/02-205.101-2008版本A修改码060.3.2其它微波站电源（做至交流盘）变电电气通信、暖通等专业提出要求，交流盘由变电电气负责，直流盘及以后由通信负责设计60.4微波机房、微波塔的照明、标志灯、防雷接地和引下电缆与支架60.4.1设在电厂内的微波站发电电气线路结构配合60.4.2其它微波站变电电气线路结构配合60.5微波站建、构筑物土建结构60.5.1设在电厂内的微波站土建结构发电土建系统通信提出要求（采暖由发电暖通负责设计）60.5.2其它微波站土建结构变电土建系统通信提出要求（采暖由变电土建暖通负责设计）60.6微波工程概、预算60.6.1除发电技经、线路技经负责编制的概、预算范围以外的其它概、预算的编制和微波工程全部概、预算的汇总变电技经有关专业配合并提供资料微波工程全部概、预算由变电技经负责汇总统一出版56 附录A（资料性附录）Q/02-205.101-2008版本A修改码060.6.2微波塔及其基础部分概、预算的编制（包括接地部分）线路技经有关专业配合并提供资料，线路技经概、预算编好后交变电技经汇总60.6.3发电厂内微波工程概、预算的编制发电技经有关专业配合并提供资料，线路技经概、预算编好后交发电技经汇总61换流站61.1站址地区大气环境状况调查分析环保5年内站址周围大气环境质量状况，包括空气中悬浮颗粒、二氧化硫、氮氧化物在大气中的含量（年平均值）资料；5年内站址周边工矿企业主要废气排放量，包括二氧化硫排放量、烟尘排放量、粉尘排放量资料。调研站址周围20公里范围内，远景是否有大的污染源。海边换流站址周边近5年内精确的交流盐密值，确定交流盐密的变化趋势。精确的盐密值无调查资料时，再另行委托。61.2站址地区区域水文气象资料水文站址地区积污期或采暖期气象状况，包括主导风向、风速、静风频、雾日数、最长持续雾日数、相对湿度平均值，提供站址地区5年内降水情况，100年一遇最大降水量、最高洪水水位。56 附录A（资料性附录）Q/02-205.101-2008版本A修改码056
