路线设计基础知识主讲:李丽9/20/20211中交跨世纪

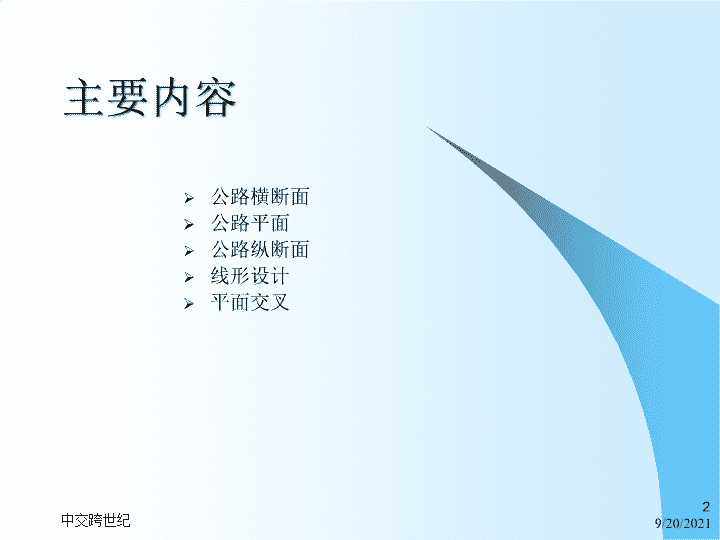

主要内容公路横断面公路平面公路纵断面线形设计平面交叉9/20/20212中交跨世纪

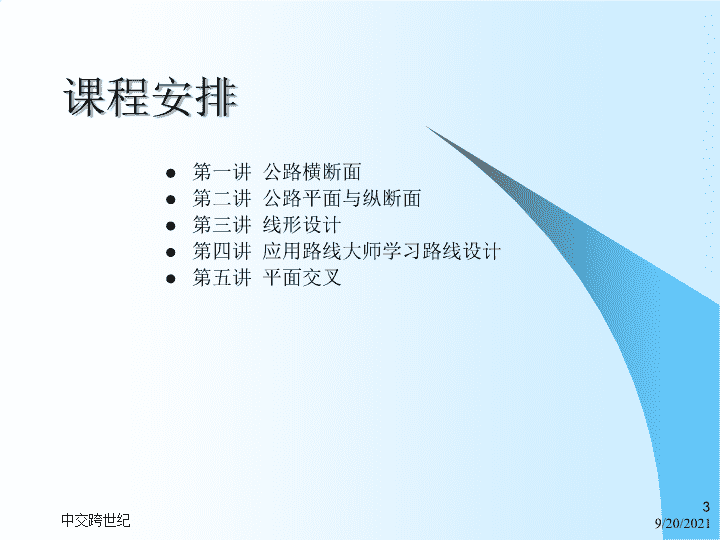

课程安排第一讲公路横断面第二讲公路平面与纵断面第三讲线形设计第四讲应用路线大师学习路线设计第五讲平面交叉9/20/20213中交跨世纪
概述把路线看作是行进中的物体,平面、纵断面、横断面就是它的三个剖面。横断面平面纵断面纵断面平面横断面横断面平面纵断面平面从上向下俯看公路路中心线,形成平面。纵断面顺公路路中心线竖直剖开,视觉从侧面所见为纵断面。横断面垂直公路路中心线竖直剖开,顺路线前进方向所见,即为横断面。9/20/20214中交跨世纪
公路横断面公路路基横断面的组成高速公路、一级公路的路基横断面分为整体式和分离式两类。整体式断面包括车道、中间带(中央分隔带及左侧路缘带)、路肩(硬路肩及土路肩)以及紧急停车带、爬坡车道、加(减)速车道等组成部分;分离式断面包括行车道、路肩(硬路肩及土路肩)以及紧急停车带、爬坡车道、加(减)速车道等组成部分。二级公路的路基横断面包括行车道、路肩、爬坡车道等组成部分。三、四级公路的路基横断面包括行车道、路肩以及错车道等组成部分。车道外侧线车道分界线车道外侧线路基车道中间带硬路肩车道车道路肩土路肩路缘带路缘带路缘带中央分隔带车道路肩路肩路基车道车道外侧线车道中线土路肩路肩车道9/20/20215中交跨世纪
公路横断面路基宽度公路路基宽度为车道宽度与路肩宽度之和。当设有中间带、紧急停车带、爬坡车道、加(减)速车道、错车道时,还应包括这些部分的宽度。各级公路整体式断面路基宽度9/20/20216中交跨世纪
公路横断面路基宽度高速公路、一级公路的路基宽度,一般情况下应采用表2.1.2-1中的“一般值”。设计速度为120km/h的四车道高速公路宜采用28.0m的路基宽度。当地形条件及其它特殊情况限制时,可采用表2.1.2-1中的“最小值”。设计速度为120km/h的高速公路,按通行能力需要可设双向四车道、六车道、八车道,并采用相应的路基宽度。设计速度≤100km/h的高速公路、一级公路,当交通量超过四个车道的通行能力时,其车道数可按双数增加,路基也应采用相应宽度。设计速度为100km/h的四车道一级公路,当预测交通量接近适应交通量高限时,路基宽度宜采用26.00m。高速公路为六、八车道,一级公路为六车道时,中间带宽度、路肩宽度均应采用“一般值”。一级公路作为干线公路需紧靠行车道布设慢车道时,可利用路基宽度中的硬路肩及土路肩部分,作为非机动车道使用。二级公路作为集散公路设计速度为80km/h时,需设置慢车道的路段,其路基宽度经技术经济论证可采用15.0m。二级公路作为集散公路设计速度为60km/h时,需设置慢车道的路段,其路基宽度经技术经济论证可采用12.0m。四级公路宜采用6.50m路基宽。工程特别艰巨且交通量小的路段,可采用单车道4.50m路基宽。9/20/20217中交跨世纪
公路横断面车道车道宽度车道数高速公路、一级公路的各路段应根据预测交通量、服务水平等确定其车道数。1高速公路、一级公路的车道数应为四车道,四车道以上应按双数增加。2二、三级公路应为双车道。3四级公路宜采用双车道,工程艰巨且交通量小的路段可采用单车道。9/20/20218中交跨世纪
公路横断面爬坡车道1高速公路、一级公路以及二级公路在连续上坡路段,当载重汽车对运行速度、通行能力、安全等受到影响时,宜设置爬坡车道,爬坡车道宽度应为3.5m。2高速公路的爬坡车道应紧靠车道的外侧设置,可利用硬路肩宽度,爬坡车道的外侧可只设土路肩。3一级公路、二级公路的爬坡车道应紧靠车道的外侧设置,原来供混合车辆行驶的硬路肩部分移至爬坡车道的外侧中间带硬路肩土路肩行车道合流渐变段分流渐变段全宽爬坡车道3..5ma)高速公路合流渐变段分流渐变段全宽爬坡车道3.5m中间带硬路肩土路肩行车道硬路肩宽(供非汽车交通行驶部分)b)一级公路合流渐变段分流渐变段全宽爬坡车道行车道宽度一半土路肩3.5m或3.75mc)二级公路9/20/20219中交跨世纪
公路横断面加减速车道高速公路、一级公路的互通式立体交叉、服务区、停车区、公共汽车停靠站、管与养护设施等与主线衔接出入口处,应设置加减速车道,其宽度应为3.50m。枢纽互通式立体交叉的加减速车道宽度宜为3.75m。设置加减速车道路段,路基应相应加宽,不得占用硬路肩宽度。加减速车道横断面组成如下:土路肩3.5m(3.75m)车道加、减速车道硬路肩9/20/202110中交跨世纪
公路横断面错车道四级公路路基宽度采用4.5m时,应在不大于300m的距离内选择有利地点设置错车道,并使驾驶者能看到相邻两错车道之间的车辆。设置错车道路段的路基宽度应不小于6.5m,有效长度应不小于20m。错车道尺寸规定如下:0.5m3.5m0.5m路肩车 道路肩10m≥20m10m≥6.5m9/20/202111中交跨世纪
公路横断面避险车道公路连续长、陡下坡路段,当平均纵坡≥4%,纵坡连续长度≥3km;车辆组成内大、中型重车占50%以上,且载重车缺乏辅助制动装置。为避免车辆在行驶中速度失控而造成事故,应在长、陡下坡地段的右侧山坡上的适当位置设置避险车道。避险车道为大上坡断头路,其位置如图2.2.6所示,避险车道的长度根据主线下坡运行速度及避险车道纵坡而定。1避险车道应布置在直线上,入口必须保证车辆能高速安全驶入,入口前应保证足够视距。2避险车道(制动坡床)起点采用0.1m厚,以30m长度渐变至坡床集料总厚度。3坡床集料采用碎砾石、砾石、砂、豆砾石等松散材料。4制动坡床宽度应不小于4.5m,服务道路宽度不宜小于3.5m。5救险锚栓间隔不宜大于90m。6纵断面上变坡处应设置竖曲线。9/20/202112中交跨世纪
公路横断面避险车道9/20/202113中交跨世纪
公路横断面中间带1整体式断面中间带由两条左侧路缘带和中央分隔带组成。高速公路、一级公路整体式断面必须设置中间带,其宽度规定如下表:一级公路作为集散公路且地形条件及其它特殊情况限制时,中央分隔带可采用宽度不小于0.60m的混凝土防撞护拦,并按规定设置左侧路缘带。2.分离式断面之间地带的处理不同高度的分离式断面两相邻路基边缘之间的距离不作限制,该地带可随地形变化灵活应用,不必等宽,且各断面行车道亦不必等高,而应与地形、景观等相配合;各分离式断面行车道左侧应设置左路肩(包括硬路肩及土路肩)。9/20/202114中交跨世纪
公路横断面中间带不同宽度中间带的过渡当中间带宽度受地形条件及其它特殊情况限制而减窄或增宽时,应设置过渡段。按上表规定中间带宽度在一般值与最小值之间变动的过渡段以设在回旋线范围内为宜,长度应与回旋线长度相等,如图Y.H过渡段(回旋线长度)W1H.ZW2Y.HW1H.ZZ.HW1H.YW2W2过渡段(回旋线长度)a.曲线与直线过渡b.曲线与曲线过渡9/20/202115中交跨世纪
公路横断面中间带不同宽度中间带的过渡宽度大于规定或>4.5m的中间带的过渡段,以设置在半径较大的平曲线路段为宜。如图中间带下行线下行线下行线上行线上行线上行线中间带中间带9/20/202116中交跨世纪
公路横断面中间带中央分隔带中央分隔带缘石的型式分为平齐式、斜式两种,前者用于宽度≥4.5m的中间带,后者用于宽度<4.5m的中间带。中央分隔带表面处理可采用植草皮或铺面封闭等方式。中央分隔带开口,以每2km设一处为宜,并应设置在通视良好的路段。互通式立体交叉、隧道、特大桥、服务区等设施的前后,必须设置中央分隔带开口。短隧道的前后宜设置中央分隔带开口。分离式路基应在适当位置设横向连接道,以供养护、维修或抢险时使用。9/20/202117中交跨世纪
公路横断面路肩右路肩宽度左路肩宽度9/20/202118中交跨世纪
公路横断面路肩紧急停车带设置条件3..5m硬路肩边线20(5)m≥30m20(5)m车道边缘线路缘带边缘线高速公路和一级公路,当右侧硬路肩的宽度小于2.50m时,应设紧急停车带。紧急停车带的设置间距不宜大于500m。二级公路为避免急需停靠的车辆占道,根据需要可设置紧急停车带,其间距不宜大于500m。高速公路和一级公路的特长桥梁、隧道,可根据需要设置紧急停车带,其间距为750m左右,过渡段长度一般采用20m,9/20/202119中交跨世纪
公路横断面路肩硬路肩与土路肩横坡直线路段的硬路肩横坡曲线路段的硬路肩横坡平坡区段或直线向曲线过渡的硬路肩横坡土路肩横坡大中桥梁、隧道区段硬路肩的横坡路拱横坡1.路拱坡度一般应采用双向坡面,由路中央向两侧倾斜。2.二、三、四级公路的路拱坡度应根据路面类型和当地自然条件确定,最小宜采用1.5%。3.高速公路、一级公路位于中等强度降雨地区时,路拱坡度宜采用2%;位于严重强度降雨地区时,路拱坡度可适当增大。4.分离式路基,每一侧车道可设置双向路拱;也可采用单向横坡,并向路基外侧倾斜。但在积雪冻融的地区,宜设置双向路拱。9/20/202120中交跨世纪
公路平面路肩紧急停车带9/20/202121中交跨世纪
第一个主题解释细节讲述示例进行练习以巩固所学知识9/20/202122中交跨世纪
第二个主题解释细节讲述示例进行练习以巩固所学知识9/20/202123中交跨世纪
总结回顾所学的内容指出应用所学内容的方法要求对培训进行反馈9/20/202124中交跨世纪
其他信息其他培训列出书籍、文章、电子文档资源顾问服务、其他资源9/20/202125中交跨世纪
