研究电力线路设计中路径选择以和杆塔定位 5页

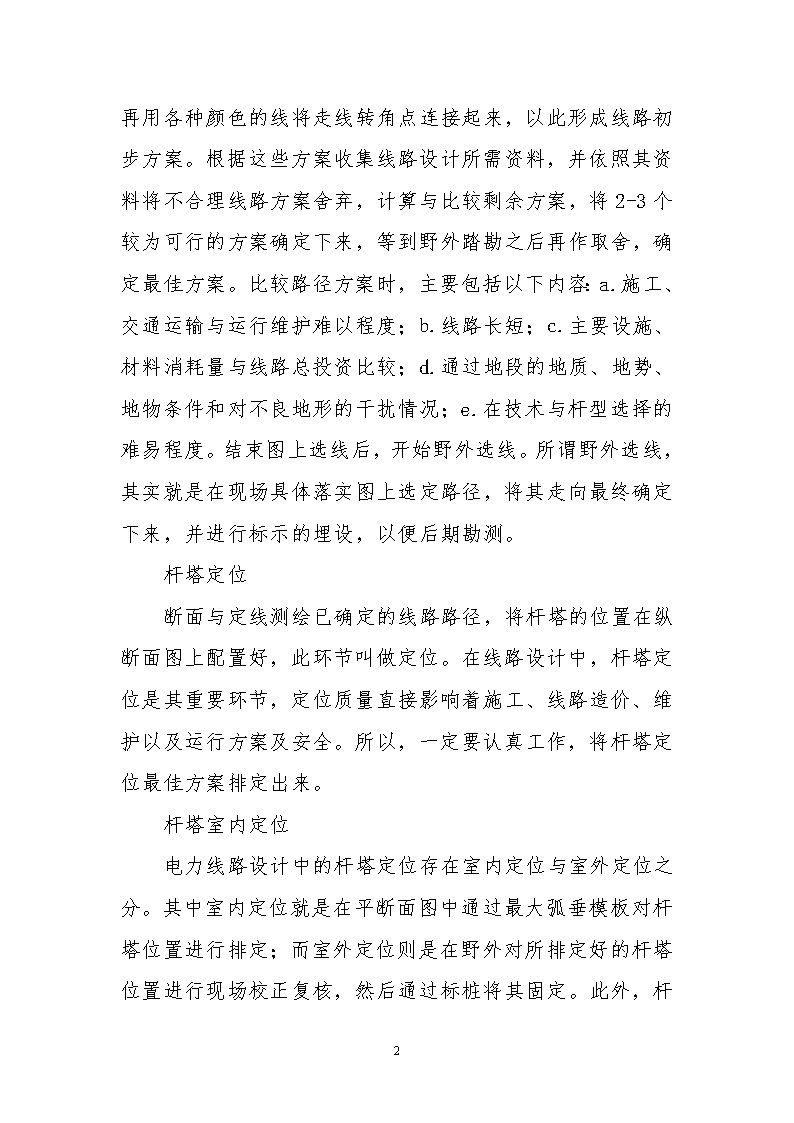

研究电力线路设计中路径选择以和杆塔定位　　【摘要】：在电力线路设计中，路径选择与杆塔定位是其重要环节，而且是一项具有很强政策性、技术性以及实践性的工作。线路设计人员必须要在保证线路设计可靠安全的基础上，对线路工程施工条件、经济造价以及运行维护等因素进行综合性考虑，认真对待，并选出最佳设计方案，将排杆定位工作做好。【关键词】：电力线路设计，杆塔定位，路径选择中图分类号：S611文献标识码：A文章编号：电力线路路径的选择在电力线路设计中，路径选择与杆塔定位是其重要环节，而且是一项具有很强政策性、技术性以及实践性的工作。一般情况下，线路路径选择工作具体分为野外选线与图上选线两种。其中图上选线就是先设计出几个路径方案，然后在去野外勘查与收集资料，作技术经济的比较与分析，在获得相关部门同意并进行协议书的签订后，最终确定路径方案。将路径方案向上级审批后，可以作野外选线，将最终线路路径确定下来，进行杆塔定位与线路终勘等相关工作。5 通常图上选线都是在万分之一、百万分之一或者比例更大的地形图上操作。将地形图置于图板上，标出线路起点，再用各种颜色的线将走线转角点连接起来，以此形成线路初步方案。根据这些方案收集线路设计所需资料，并依照其资料将不合理线路方案舍弃，计算与比较剩余方案，将2-3个较为可行的方案确定下来，等到野外踏勘之后再作取舍，确定最佳方案。比较路径方案时，主要包括以下内容：a.施工、交通运输与运行维护难以程度；b.线路长短；c.主要设施、材料消耗量与线路总投资比较；d.通过地段的地质、地势、地物条件和对不良地形的干扰情况；e.在技术与杆型选择的难易程度。结束图上选线后，开始野外选线。所谓野外选线，其实就是在现场具体落实图上选定路径，将其走向最终确定下来，并进行标示的埋设，以便后期勘测。杆塔定位断面与定线测绘已确定的线路路径，将杆塔的位置在纵断面图上配置好，此环节叫做定位。在线路设计中，杆塔定位是其重要环节，定位质量直接影响着施工、线路造价、维护以及运行方案及安全。所以，一定要认真工作，将杆塔定位最佳方案排定出来。杆塔室内定位5 电力线路设计中的杆塔定位存在室内定位与室外定位之分。其中室内定位就是在平断面图中通过最大弧垂模板对杆塔位置进行排定；而室外定位则是在野外对所排定好的杆塔位置进行现场校正复核，然后通过标桩将其固定。此外，杆塔是否存在合适的位置排定，对线路运行的可靠安全性与建设的经济合理性有直接性的影响。在进行杆塔定位时，导线每一点在任何气象条件下都要确保其与地面保持一定的安全距离。在对丘陵或者山地进行定位时，为达到与地面安全距离的满足，一定要用最大弧垂模板对其定位档距予以确定。在对转角、终端、耐张以及跨越等杆塔进行定位后，通过最大弧垂模板顺着平断图对直线杆塔位置进行分段排定。依照所确定的杆塔直线位置，将该耐张段档距计算出来，以此来对导线应力进行查取或者计算，然后将K值计算出来，分析K值是否符合所用模板K值，若符合,说明此段排杆正确，若不符，则需根据K值重新排杆，直至与模板K值相符。对杆塔进行定位时，需要注意一下情况:a.应考虑立于陡坡上的杆塔基础是否存在被冲刷的情况；b.应尽可能的防止孤立档距，特别是那些存在小档距的孤立档，因为此情况比较容易导致杆塔受力畸形，导致施工困难；c.在丘陵或者山地定位时，处理需要对稳固边坡予以考虑外，还要确保电杆焊接立杆、排杆、紧线拉线等具备充足的条件；d.在重冰区，还要尽可能防治档距大，尽量确保档距均匀性；e.拉线杆塔时还要考虑拉线位置，防止平线打在池塘洼地或者路边[1]。杆塔室外定位5 结束杆塔室内定位后，杆塔位置与形式一般都以被确定。此时就需去现场对杆塔位置进行桩定。然而，所使用的室内定位勘测资料与现场具体情况是否存在一致性，特别是丘陵与山地地带，地质变化比较复杂、地形起伏比较大，室内定位的地形情况只是一个与中心线相顺的带状范围。具体宽度范围只有2m-6m，而且平台图又存在非常小的比例，立杆塔处的实际地形很难看清楚。所以，在进行室外定位时，一定要去现场立杆处进行勘测资料的核对，必要情况下，还要适当调整一些杆塔的位置。此外，为了对室内定位成果进行核对，通常还要进行一些细小的必要的杆塔定位补测工作。对杆塔某些校核测点标高进行对比，对杆塔中心桩标高与导线对地最小距离进行核对；对重要跨越档中对物与地的具体距离与最小档距进行核对；对补测横断面图与线路转角度数等进行核对，以便对室内定位工作进行修改或补充。线路设计人员必须要在保证线路设计可靠安全的基础上，对线路工程施工条件、经济造价以及运行维护等因素进行综合性考虑，认真对待，并选出最佳设计方案，将排杆定位工作做好。在对杆塔位置进行初步排定，对杆塔高度与型式进行拟定后，还要对各部分电力线路设计条件认真进行校验与检查，对杆塔锁定位置超过规定设计条件与否进行验证，以保证电力线路杆塔等够精确定位。5 参考文献：[1]能源部东北电力设计院编.电力工程高压送电线路设计手册[M].水利电力出版社,1991：154-156.5
