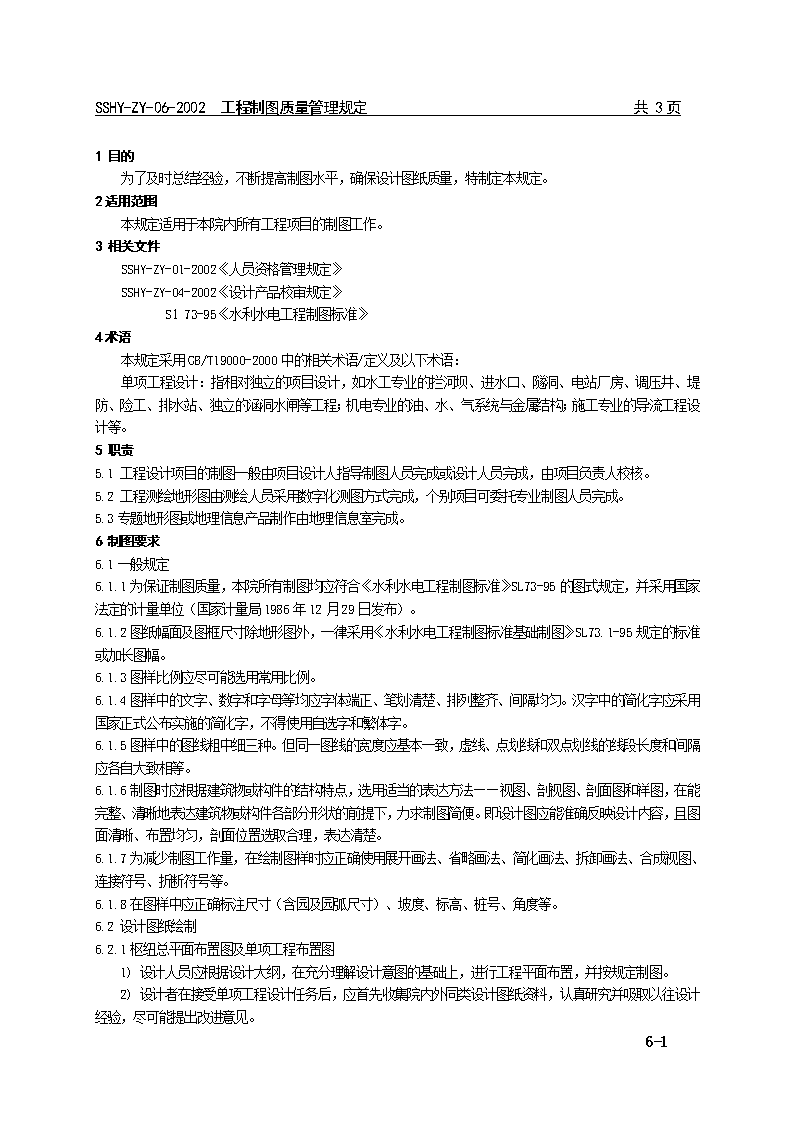

SSHY-ZY-06-2002工程制图质量管理规定共3页1目的为了及时总结经验，不断提高制图水平，确保设计图纸质量，特制定本规定。2适用范围本规定适用于本院内所有工程项目的制图工作。3相关文件SSHY-ZY-01-2002《人员资格管理规定》SSHY-ZY-04-2002《设计产品校审规定》Sl73-95《水利水电工程制图标准》4术语本规定采用GB/T19000-2000中的相关术语/定义及以下术语：单项工程设计：指相对独立的项目设计，如水工专业的拦河坝、进水口、隧洞、电站厂房、调压井、堤防、险工、排水站、独立的涵洞水闸等工程；机电专业的油、水、气系统与金属结构；施工专业的导流工程设计等。5职责5.1工程设计项目的制图一般由项目设计人指导制图人员完成或设计人员完成，由项目负责人校核。5.2工程测绘地形图由测绘人员采用数字化测图方式完成，个别项目可委托专业制图人员完成。5.3专题地形图或地理信息产品制作由地理信息室完成。6制图要求6.1一般规定6.1.1为保证制图质量，本院所有制图均应符合《水利水电工程制图标准》SL73-95的图式规定，并采用国家法定的计量单位（国家计量局1986年12月29日发布）。6.1.2图纸幅面及图框尺寸除地形图外，一律采用《水利水电工程制图标准基础制图》SL73.1-95规定的标准或加长图幅。6.1.3图样比例应尽可能选用常用比例。6.1.4图样中的文字、数字和字母等均应字体端正、笔划清楚、排列整齐、间隔均匀。汉字中的简化字应采用国家正式公布实施的简化字，不得使用自选字和繁体字。6.1.5图样中的图线粗中细三种。但同一图线的宽度应基本一致，虚线、点划线和双点划线的线段长度和间隔应各自大致相等。6.1.6制图时应根据建筑物或构件的结构特点，选用适当的表达方法——视图、剖视图、剖面图和祥图，在能完整、清晰地表达建筑物或构件各部分形状的前提下，力求制图简便。即设计图应能准确反映设计内容，且图面清晰、布置均匀，剖面位置选取合理，表达清楚。6.1.7为减少制图工作量，在绘制图样时应正确使用展开画法、省略画法、简化画法、拆卸画法、合成视图、连接符号、折断符号等。6.1.8在图样中应正确标注尺寸（含园及园弧尺寸）、坡度、标高、桩号、角度等。6.2设计图纸绘制6.2.1枢纽总平面布置图及单项工程布置图1)设计人员应根据设计大纲，在充分理解设计意图的基础上，进行工程平面布置，并按规定制图。6-12)设计者在接受单项工程设计任务后，应首先收集院内外同类设计图纸资料，认真研究并吸取以往设计经验，尽可能提出改进意见。 3)绘制图纸时，地形、地质等原始资料必须可靠有据。并按相应的设计深度进行。4)设计者与绘图者应协调一致，并应以计算书数据作为绘图依据。5)平面图中应保证下列基础资料无误：①地形图；②主要地质剖面（在要求示出时）；③大地坐标网及高程系，并注意核验地形图高程系统与其他专业所用高程系统的一致性。6)枢纽总平面布置图及单项工程布置图水利水电工程的枢纽总布置图，一般应包括平面布置图、上下游立视图和剖视（或剖面图）。①枢纽总布置图中应有地形等高线、测量坐标网（必要时列出建筑物控制点坐标表）、测量控制桩、水准点位置和高程、地质符号及名称、河流名称流向及指北针等。②枢纽中各建筑物（主要建筑物、导流建筑物和临时建筑物）及其名称、建筑物轴线及其方位角、沿轴线桩号、主要尺寸和高程、各建筑物轴线间关系尺寸、对外交通和绘图比例等。③主要技术经济指标表，如工程特性表、工程量表等。④应有必要的平面布置简要说明。⑤单项工程布置图参照枢纽总平面布置图。6.2.2平面图上所示的每一个单项工程，均须绘制纵、横剖面。建筑物纵、横剖面应标明结构尺寸（尺寸标注的详细程度应根据各设计阶段的不同和图标所表达内容的不同而定），上、下游特征水位、各部位高程、分缝分段、纵向坡度、水面线情况，地质和水文地质情况及工程处理措施，毗邻建筑物的关系等。视图、剖视图、剖面图和详图等均应标注其图名，必要时在图名下方可加注该图与桩号或高程的关系。绘制横剖面时可利用结构的对称性，以简化图纸。有机电设备、金属结构的厂房、闸、涵等建筑物纵横剖面图要注明主要机电设备、金属结构的布置、控制性尺寸及特征等。6.2.3隧洞、渠道、溢洪道等建筑物的纵剖视或纵剖图，可在图形下方列表注写沿轴线的桩号、高程、建筑物主要工程特性等，必要时可注写地质情况，但各分横线与所注段应成对应关系。6.2.4有代表性的结构、重要结构、复杂结构、施工工艺有特珠要求的结构，均应绘制局部放大详图。6.2.5当需要绘制分部图时，应与总布置图或单项工程图相一致，并应绘制分部图的位置示意图。6.2.6施工详图1)绘制施工详图时，应充分了解结构布置特点及其计算情况。2)枢纽施工总平面布置图，应绘有施工场区（料场、堆场等）、施工工场设施、内外交通、风水电线路布置等生产设施和生活设施，并标注出图名。图中水工建筑物的平面位置图用细实线绘制。并应标注河流名称、流向、指北针和必要的图例。3)土石坝剖面图中筑坝材料的分区线，应用中粗实线绘制，并注明各区材料名称。4)建筑物基础处理还将处理还将处理平面剖面图中，应绘出地质情况，工程处理措施，可自定有关图例。5)体形图（装配图）上，应表示出有关专业的管路、埋件等位置及开孔要求，条件具备时尚应注明相应的图纸编号。6)厂房电机层以下的体形图应绘制成装配图，不得采取“参见有关专业图纸”等含混表达方式。7)设计资料不全或与建筑物基础有关的施工图，如因工期紧迫等原因，可在施工现场设计。8)施工详图的工程量，应以标书图纸为依据，无特殊原因不得变动太大。9)施工详细图中的钢筋图不画混凝土材料符号，钢筋用粗实线，钢筋截面用水园点，构件轮廓用细实线列出工程量表和钢筋、钢材用量表，并注明土建工程中混凝土的含筋率。6-210)每套分部工程的施工详图全部完成后，应绘制施工详图示意总图，标明分部的施工详图及其工程量、钢筋、钢材用量、混凝土含筋率汇总表。 6.3图纸说明图纸说明一般包括下列内容：1)图纸的文字说明应简明扼要，正确表达设计意图，并尽量放在图纸的右下方。2)总平面布置图应注明设计标准、设计流量或控制水位。简述工程布置，各分项、分段的规模，对工程实施的分期安排，施工中的特别要求等。3)若是修改图纸，应说明修改原因与依据。4)结构图中应说明施工中需采取的特殊工艺要求（如焊接件的焊接要求）。5)成套图中各图的相互关系，不得采取“见有关专业图纸”等含混表达方式。6)各种纵剖面图每张图纸的右上角均应示出本套图的总张数及本张图在其中的序号。7)高程、坐标系统与单位；尺寸单位、比例。6.4图纸编号每张图纸均应有编号。图纸编号由项目负责人按院图纸编号规定统一编排。并使各专业图纸编号协调。6.5图纸签署6.5.1图纸的审签1)图签的各栏应由有关人员亲自签署，设计者与校核者不得由同一人签署。图纸不得以集体名义签署。2)设计图应由总工程师签署审定栏，院长签署批准栏。3)应严格执行自校、校核、审核的“三钩制”，分别用通于识别的笔迹签字。审查者只在控制尺寸和关键技术部位打钩。6.6测绘地形图矢量化及数字化6.6.1测绘地形图由测绘总队施测完成并经校审后，交制图人员进行地形图矢量化处理，制图人员根据测量地形原图进行矢量化，并执行国家、行业有关制图及图式规范，并负责地形图矢量化及数字化的校审，填写校审单（见附录A）。6.6.2制图室工程图数字化制作由制作人自校，其他具备制图资格的人员校核，室主任二校，对外项目经总工程师或专业副总工审核，大型或重要的制图项目需经院级会审，对内项目经项目负责人审后，方可出案交付。室主任负责项目产品及其质量记录的整理归档工作。6.6.3制图工作应有图形制作记录、记录内容应含项目名称、图纸名称、工作时间、绘图质量、绘图人等。6.6.4制图人员应经院级培训合格，具备相应的制图资格。6-3制图校审单 编号：项目名称项目编号项目负责人成果名称制作人校核、审核意见制作人处理结果校审人复查意见注：本表内容填不下时可续页，由项目负责人负责随成果一并归档。
