《公路小桥涵勘测设计》复习重点 5页

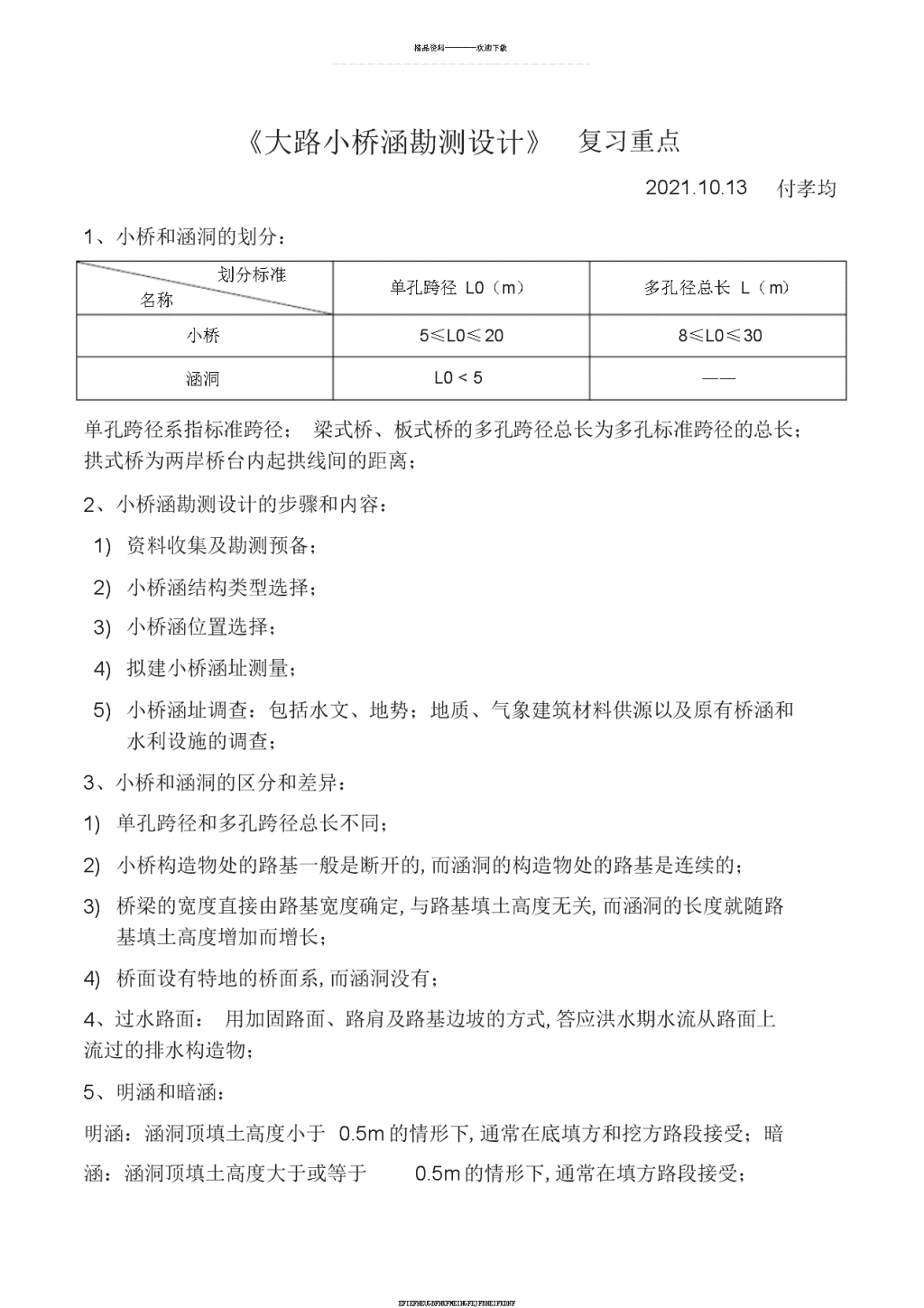

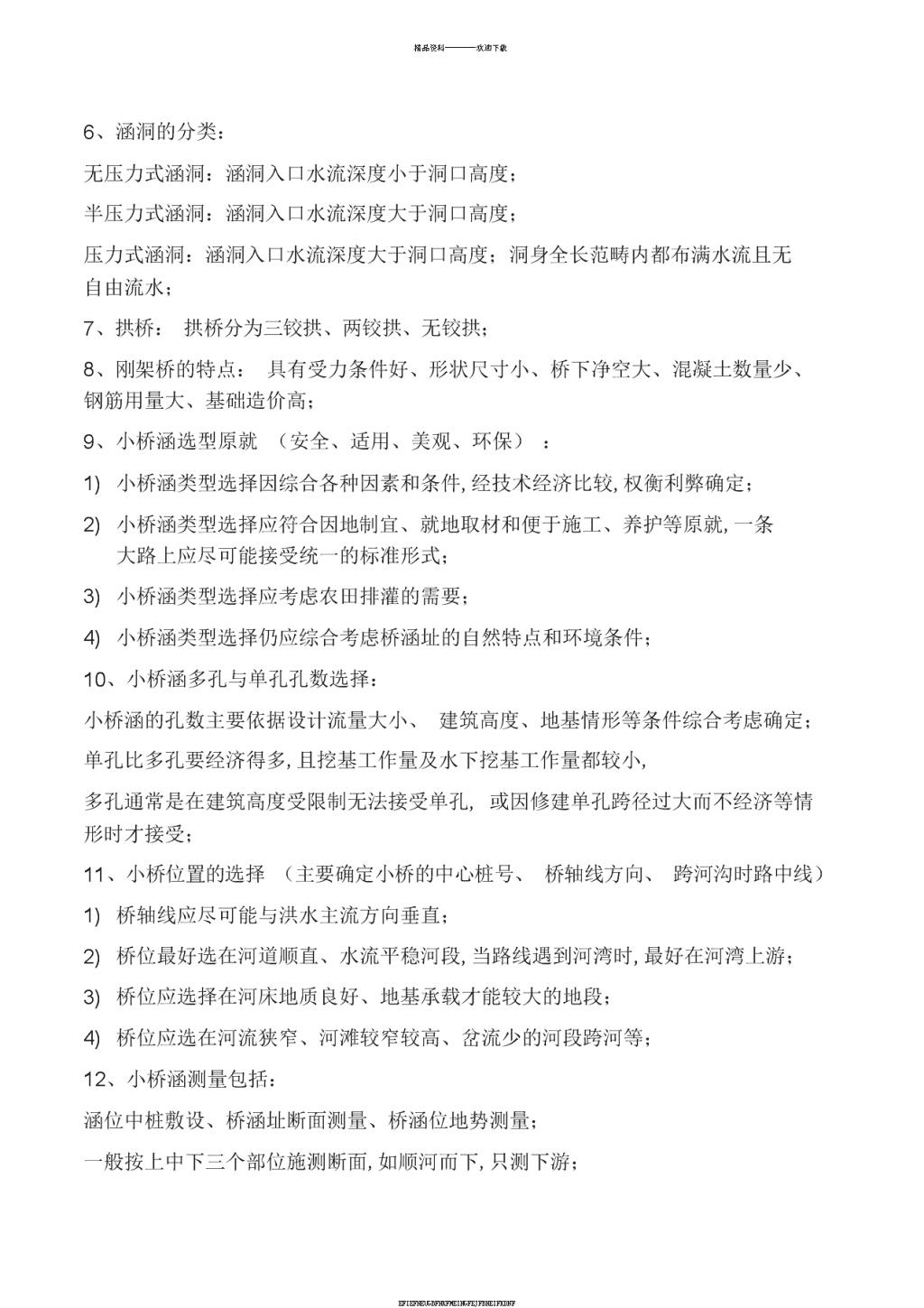

精品资料————欢迎下载《大路小桥涵勘测设计》复习重点2021.10.13付孝均1、小桥和涵洞的划分：划分标准名称单孔跨径L0（m）多孔径总长L（m）小桥5≤L0≤208≤L0≤30涵洞L0<5——单孔跨径系指标准跨径；梁式桥、板式桥的多孔跨径总长为多孔标准跨径的总长；拱式桥为两岸桥台内起拱线间的距离；2、小桥涵勘测设计的步骤和内容：1)资料收集及勘测预备；2)小桥涵结构类型选择；3)小桥涵位置选择；4)拟建小桥涵址测量；5)小桥涵址调查：包括水文、地势；地质、气象建筑材料供源以及原有桥涵和水利设施的调查；3、小桥和涵洞的区分和差异：1)单孔跨径和多孔跨径总长不同；2)小桥构造物处的路基一般是断开的,而涵洞的构造物处的路基是连续的；3)桥梁的宽度直接由路基宽度确定,与路基填土高度无关,而涵洞的长度就随路基填土高度增加而增长；4)桥面设有特地的桥面系,而涵洞没有；4、过水路面：用加固路面、路肩及路基边坡的方式,答应洪水期水流从路面上流过的排水构造物；5、明涵和暗涵：明涵：涵洞顶填土高度小于0.5m的情形下,通常在底填方和挖方路段接受；暗涵：涵洞顶填土高度大于或等于0.5m的情形下,通常在填方路段接受；EFIEFNEUGBFNKFMEINGFEJFBNEIFKDNF 精品资料————欢迎下载6、涵洞的分类：无压力式涵洞：涵洞入口水流深度小于洞口高度；半压力式涵洞：涵洞入口水流深度大于洞口高度；压力式涵洞：涵洞入口水流深度大于洞口高度；洞身全长范畴内都布满水流且无自由流水；7、拱桥：拱桥分为三铰拱、两铰拱、无铰拱；8、刚架桥的特点：具有受力条件好、形状尺寸小、桥下净空大、混凝土数量少、钢筋用量大、基础造价高；9、小桥涵选型原就（安全、适用、美观、环保）：1)小桥涵类型选择因综合各种因素和条件,经技术经济比较,权衡利弊确定；2)小桥涵类型选择应符合因地制宜、就地取材和便于施工、养护等原就,一条大路上应尽可能接受统一的标准形式；3)小桥涵类型选择应考虑农田排灌的需要；4)小桥涵类型选择仍应综合考虑桥涵址的自然特点和环境条件；10、小桥涵多孔与单孔孔数选择：小桥涵的孔数主要依据设计流量大小、建筑高度、地基情形等条件综合考虑确定；单孔比多孔要经济得多,且挖基工作量及水下挖基工作量都较小,多孔通常是在建筑高度受限制无法接受单孔,或因修建单孔跨径过大而不经济等情形时才接受；11、小桥位置的选择（主要确定小桥的中心桩号、桥轴线方向、跨河沟时路中线）1)桥轴线应尽可能与洪水主流方向垂直；2)桥位最好选在河道顺直、水流平稳河段,当路线遇到河湾时,最好在河湾上游；3)桥位应选择在河床地质良好、地基承载才能较大的地段；4)桥位应选在河流狭窄、河滩较窄较高、岔流少的河段跨河等；12、小桥涵测量包括：涵位中桩敷设、桥涵址断面测量、桥涵位地势测量；一般按上中下三个部位施测断面,如顺河而下,只测下游；EFIEFNEUGBFNKFMEINGFEJFBNEIFKDNF 精品资料————欢迎下载13、水文勘测任务：对桥涵位所在河沟的水文参数进行测量,调查和资料收集等；14、小桥涵工程地质调查的目的：通过调查和勘探明白桥涵地基的承载才能、地质构造和地下水情形及对小韩构造物稳固性的影响；15、小桥涵地质调查的主要内容：地基土壤名称、颜色、所含成分、密实程度、含水率、干湿与可塑状态、地下水情形、岩石走向倾角、风华程度,以及桥涵位所处的地质构造；16、设计流量：指与设计洪水频率相应的流量（m3/s）,设计洪水频率是指桥涵设计标准规定的重现期的倒数；（及P53的名词说明）；17、影响地面径流的因素：暴雨强度、汇水面积、土壤类型、地势；18、汇水区的特点：1)汇水区面积的大小及形状；2)回水地表情形；3)汇水区地势；4)其他因素；汇水区面积小于10KM2时,径流流量可用Qs=KAn运算K：径流模量A：汇水面积n：地区指数（An指A的n次方）19、形状调查法的原理：调查河槽形状与历史洪水位的手段,取得河槽某一过水断面在改洪水位下的过水面积、平均流速及洪水频率资料,据以推算桥涵处设计流量的方法；20、泥石流流量运算方法：雨洪修正法、泥痕调查法；21、流量运算一般可用：形状法和单位线法；22、涵洞水力图示：无压力式：对于一般进水口H≤1.2Hd对于流线型进水口半压力式：H>1.2HdH≤1.4Hd压力式：H>1.4Hd23、对于拱桥：拱圈的上曲面称为拱背,下曲面称为拱腹,起拱面与拱腹相交的直线称为拱线；EFIEFNEUGBFNKFMEINGFEJFBNEIFKDNF 精品资料————欢迎下载24、洞口建筑的组成：进水口、出水口、河床加固洞口的作用：使涵洞与河道顺接,使水流进出顺畅；确保路基边坡的稳固；25、盖板涵的组成：盖板,涵台、基础和洞身铺底,沉降缝及防水层；箱涵的组成：涵身、翼墙、基础、变形缝；26、优先考虑钢波纹管涵的条件：1)不良岩土地基的涵洞；2)人力资源缺乏或高危险、高原缺氧地区等工程；3)砂石资源缺乏地区,水泥、钢材等运距比较远的边远地区；4)为加快施工进度、达到快速通车目的的应急抢险、救灾等工程；27、八字式洞口：八字翼墙墙身与路中线垂直方向的夹角叫扩散角,进口扩散角以13°为宜,出口扩散角不宜大于10°；28、结构运算的基本方法：按答应应力运算方法；按极限状态设计方法29、涵洞结构运算的作用：是施加在结构上的一组集中力或分布力,或引起结构外加变形或约束变形的缘由,前者称直接作用,亦称间接作用；30、护拱断面积中心一般近似地假设在2/3护拱高度处；31、基础应埋深与地面下不小于0.6m或1.0m〔盖板涵用0.6m,石拱涵及小桥用1.0m〕深；32、软土地地基加固：换填土层发、挤密法、拌和法、化学加固法、排水固结法；留意P16、P200的运算题EFIEFNEUGBFNKFMEINGFEJFBNEIFKDNF 精品资料————欢迎下载EFIEFNEUGBFNKFMEINGFEJFBNEIFKDNF
