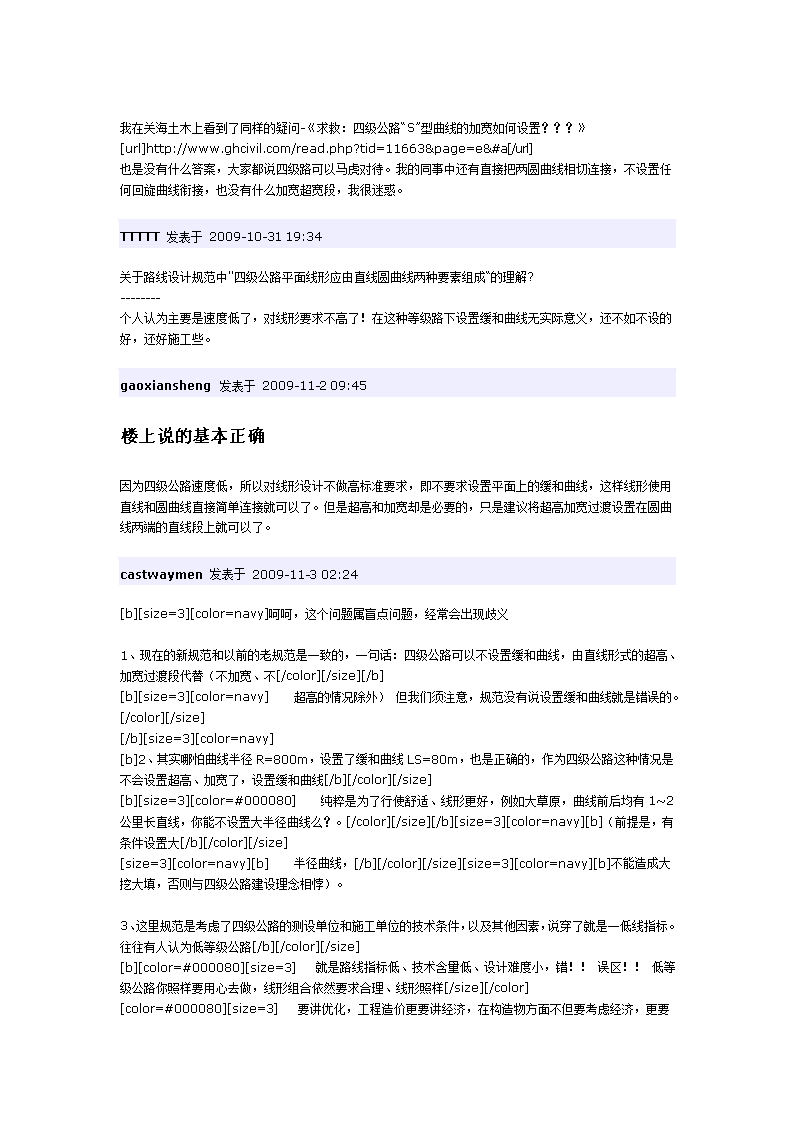

关于路线设计规范中"四级公路平面线形应由直线圆曲线两种要素组成“的理解?路线设计规范第七章公路平面中"四级公路平面线形应由直线圆曲线两种要素组成“另”四级公路的超高、加宽过渡段应设置在紧邻圆曲线的起点或终点的直线上“！是否理解为四级公路不能设置缓和曲线？其用意何在？经过初步计算，四级公路当半径小于70时超高过渡段长度需要21米，小于30米需要过渡段长30米，如果过渡段全部设置在直线上分别则需要40和60米的直线，必然造成路线是一段曲线加一段直线的组合，而不容易出现连续曲线。而四级路往往出现在地形复杂的地区教多，线形与地形结合似乎会差些吧！等等。。。反正有点晕！[[i]本帖最后由yyy114于2006-10-1423:14编辑[/i]]xsshhl发表于2009-10-3117:48ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember 你说的问题很实际，我在设计里也碰到这个疑问，现在还未释怀。对规范我通读，理解如下，很多东西是猜测：7.4.1四级公路的直线同小于表7.4.1不设超高的圆曲线最小半径径相连接处，应设置超高、加宽过渡段。（对于设计速度20km/h，路拱≤2%，不设超高的圆曲线最小半径为150m）7.7.1四级公路的直线同小于表7.4.1不设超高的圆曲线最小半径径相连接处，和半径小于或等于250m的圆曲线径相连接处，应设置超高、加宽过渡段。（这里面的意思就出现了两层：1、不设超高的圆曲线最小半径为150m；2、不设超高的圆曲线最小半径为250m。是不是很矛盾？）9.2.1两反向圆曲线间不应设置短直线段，否则应调整线形设置为S形曲线。（这里短直线标准是多少？2倍V么）设计速度等于或小于40km/h的双车道公路，两相邻反向圆曲线无超高时可径相衔接，无超高有加宽时应设置长度不小于10m的加宽过渡段；两相邻反向圆曲线设有超高时，地形条件特殊困难路段的直线长度不得小于15m。（大概的意思我是看懂了，两相邻的反向圆曲线之间的10m长直线可否作为共同的加宽过渡用，还是说2个圆曲线应该有各自独立的加宽过渡段。我的理解是这样：因为是反向，按照内侧加宽原则，那么10m长直线对第1圆曲线的加宽过渡是直线段左侧宽度逐渐缩窄，对2圆曲线的加宽过渡是直线段右侧宽度逐渐增宽。不知道这样理解是否正确。超高过渡段问题同上。）9.2.1两反向圆曲线径相衔接或插入的直线长度不足时，可用回旋线将两反向圆曲线连接组合为S形曲线。（可以看出，S形曲线之间是采用了回旋线连接的。而在7.1.1规定中是这样说的：四级公路平面线形应由直线、圆曲线两种要素组成。也就是说四级公路的反向曲线设置一般不宜做成S形曲线，两反向圆曲线之间用一定长度直线相连比较符合规范。）我在关海土木上看到了同样的疑问-《求救：四级公路“S”型曲线的加宽如何设置？？？》[url]http://www.ghcivil.com/read.php?tid=11663&page=e&#a[/url]也是没有什么答案，大家都说四级路可以马虎对待。我的同事中还有直接把两圆曲线相切连接，不设置任何回旋曲线衔接，也没有什么加宽超宽段，我很迷惑。TTTTT发表于2009-10-3119:34关于路线设计规范中"四级公路平面线形应由直线圆曲线两种要素组成“的理解?--------个人认为主要是速度低了，对线形要求不高了！在这种等级路下设置缓和曲线无实际意义，还不如不设的好，还好施工些。gaoxiansheng发表于2009-11-209:45楼上说的基本正确因为四级公路速度低，所以对线形设计不做高标准要求，即不要求设置平面上的缓和曲线，这样线形使用直线和圆曲线直接简单连接就可以了。但是超高和加宽却是必要的，只是建议将超高加宽过渡设置在圆曲线两端的直线段上就可以了。castwaymen发表于2009-11-302:24[b][size=3][color=navy]呵呵，这个问题属盲点问题，经常会出现歧义1、现在的新规范和以前的老规范是一致的，一句话：四级公路可以不设置缓和曲线，由直线形式的超高、加宽过渡段代替（不加宽、不[/color][/size][/b][b][size=3][color=navy]    超高的情况除外）但我们须注意，规范没有说设置缓和曲线就是错误的。[/color][/size][/b][size=3][color=navy][b]2、其实哪怕曲线半径R=800m，设置了缓和曲线LS=80m，也是正确的，作为四级公路这种情况是不会设置超高、加宽了，设置缓和曲线[/b][/color][/size][b][size=3][color=#000080]    纯粹是为了行使舒适、线形更好，例如大草原，曲线前后均有1~2公里长直线，你能不设置大半径曲线么？。[/color][/size][/b][size=3][color=navy][b]（前提是，有条件设置大[/b][/color][/size][size=3][color=navy][b]    半径曲线，[/b][/color][/size][size=3][color=navy][b]不能造成大挖大填，否则与四级公路建设理念相悖）。3、这里规范是考虑了四级公路的测设单位和施工单位的技术条件，以及其他因素，说穿了就是一低线指标。往往有人认为低等级公路[/b][/color][/size][b][color=#000080][size=3]    就是路线指标低、技术含量低、设计难度小，错！！误区！！低等级公路你照样要用心去做，线形组合依然要求合理、线形照样[/size][/color][color=#000080][size=3] ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember    要讲优化，工程造价更要讲经济，在构造物方面不但要考虑经济，更要考虑安全（低等级道路也不容许不安全、低等级道路指通行[/size][/color][color=#000080][size=3]    能力低、工程造价低），但往往受投资控制，[/size][/color][color=#000080][size=3]要求设计者精敲细打，还要考虑施工单位的技术条件，毕竟低等级公路施工单位要差些，[/size][/color][/b][color=#000080][b][size=3]    有些细部方面甚至比高等公路设计难度大。[/size][/b][/color][b][size=3][color=#000080]4、一般山岭区建议还是设置缓和曲线，LS不小于20m为宜，这样曲线超高、加宽渐变更平滑、顺畅，其次为今后道路改建升级留  有余地。（我的习惯是Ls=20m是极限，根据地形情况而定，尽可能大一点、标准高一点）5、最后（忠告），不设置缓和曲线，那外业时，你必须时刻保持清醒，所有曲线两头要保证有足够的直线段，来渐变超高、加宽，特别是    两反向曲线之间。但是，是人总会疏忽的时候，往往内业时才发现出错，所以建议养成习惯（除大半径外）均设置缓和曲线。[/color][/size][size=3][color=#000080]    注意：低等级道路设计费也低，纸上定线存在“放线调整”费用，对设计单位不经济，一般采用实地定线，就要求“选线量角组”具备的[/color][/size][/b][size=3][color=#000080][b]    很强的素质，良好的习惯是素质的一方面。希望对大家有所借鉴[/b][/color][/size][[i]本帖最后由castwaymen于2009-11-303:17编辑[/i]]cdlj发表于2009-11-412:39四级路按照规范来说，一般不存在S曲线，除非两个半径都大于不设超高、加宽的半径。楼上的说的对：低等级公路你照样要用心去做，线形组合依然要求合理、线形照样要讲优化，工程造价更要讲经济，在构造物方面不但要考虑经济，更要考虑安全（低等级道路也不容许不安全、低等级道路指通行能力低、工程造价低），但往往受投资控制，要求设计者精敲细打，还要考虑施工单位的技术条件，毕竟低等级公路施工单位要差些，有些细部方面甚至比高等公路设计难度大。非常赞同！！！！！ofwork,relationships,needandpossibility,putqualityfirst."Improvestructure",referspartycarefully".IsamustadheretotheindividualabsorptionTheprincipleofthedevelopmentofamatureone,andstrictlyperformintheadmissionprocedure,topreventthePartymember
