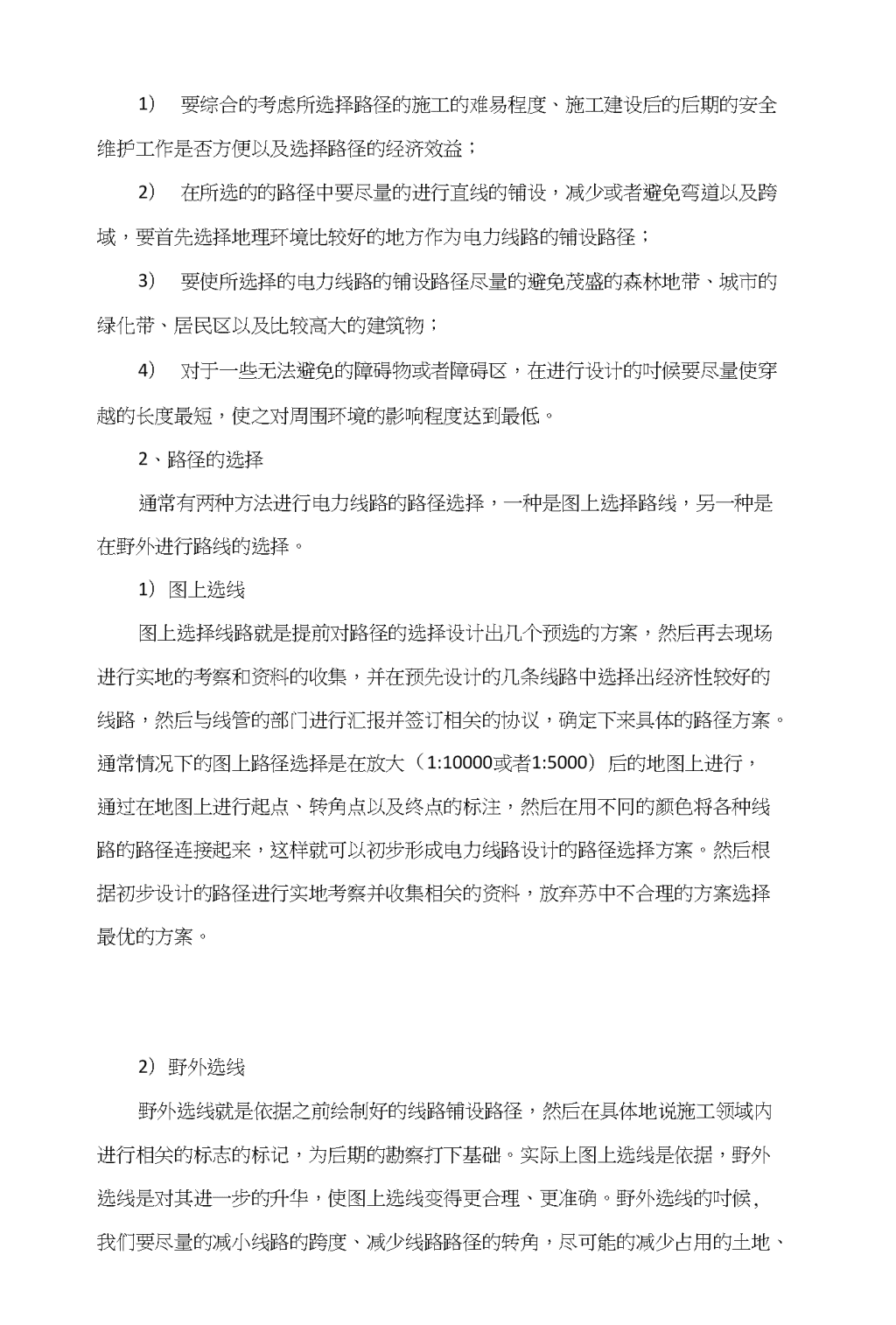

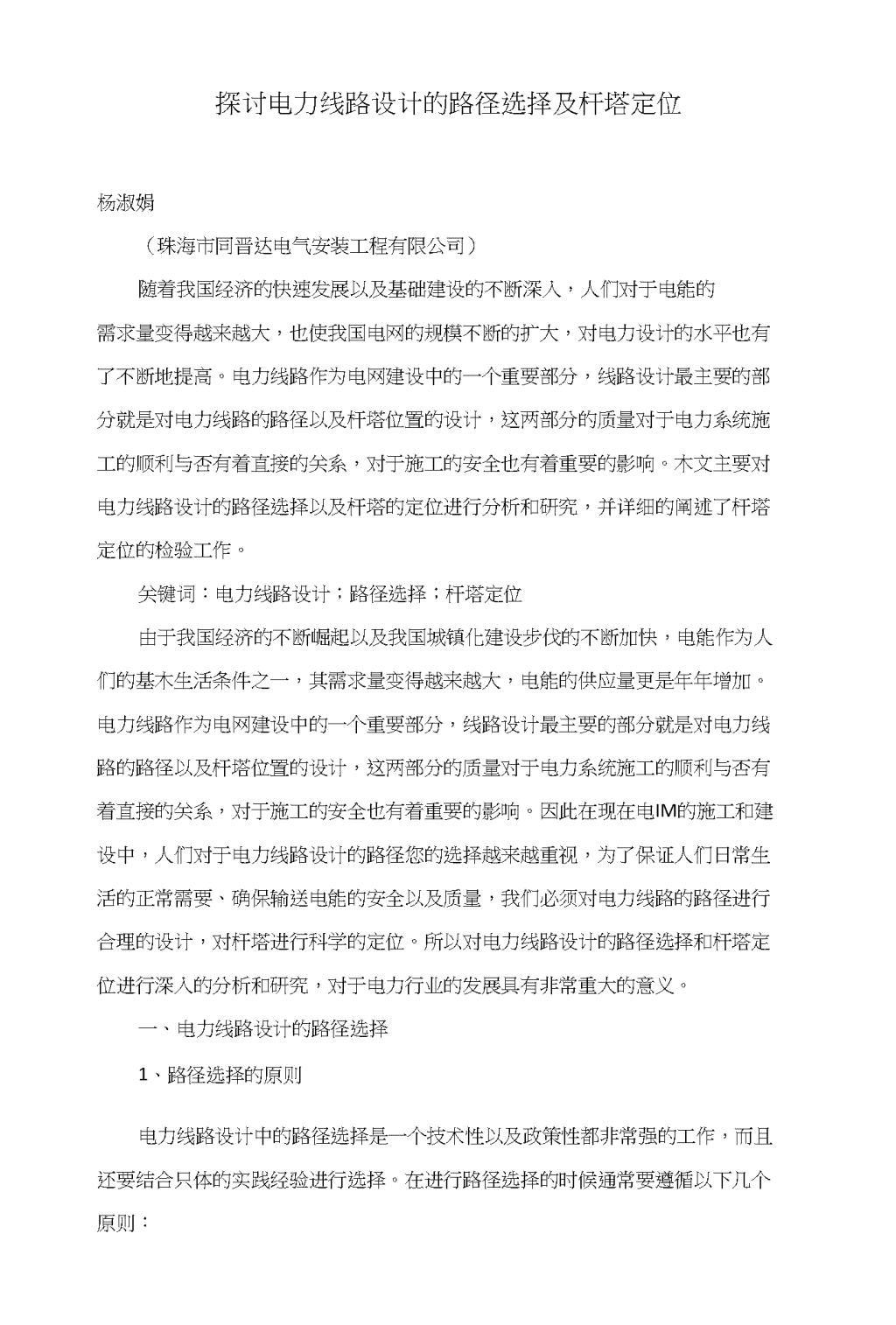

探讨电力线路设计的路径选择及杆塔定位杨淑娟（珠海市同晋达电气安装工程有限公司）随着我国经济的快速发展以及基础建设的不断深入，人们对于电能的需求量变得越来越大，也使我国电网的规模不断的扩大，对电力设计的水平也有了不断地提高。电力线路作为电网建设中的一个重要部分，线路设计最主要的部分就是对电力线路的路径以及杆塔位置的设计，这两部分的质量对于电力系统施工的顺利与否有着直接的关系，对于施工的安全也有着重要的影响。木文主要对电力线路设计的路径选择以及杆塔的定位进行分析和研究，并详细的阐述了杆塔定位的检验工作。关键词：电力线路设计；路径选择；杆塔定位由于我国经济的不断崛起以及我国城镇化建设步伐的不断加快，电能作为人们的基木生活条件之一，其需求量变得越来越大，电能的供应量更是年年增加。电力线路作为电网建设中的一个重要部分，线路设计最主要的部分就是对电力线路的路径以及杆塔位置的设计，这两部分的质量对于电力系统施工的顺利与否有着直接的关系，对于施工的安全也有着重要的影响。因此在现在电IM的施工和建设中，人们对于电力线路设计的路径您的选择越来越重视，为了保证人们日常生活的正常需要、确保输送电能的安全以及质量，我们必须对电力线路的路径进行合理的设计，对杆塔进行科学的定位。所以对电力线路设计的路径选择和杆塔定位进行深入的分析和研究，对于电力行业的发展具有非常重大的意义。一、电力线路设计的路径选择1、路径选择的原则电力线路设计中的路径选择是一个技术性以及政策性都非常强的工作，而且还要结合只体的实践经验进行选择。在进行路径选择的时候通常要遵循以下几个原则： 1）要综合的考虑所选择路径的施工的难易程度、施工建设后的后期的安全维护工作是否方便以及选择路径的经济效益；2）在所选的的路径中要尽量的进行直线的铺设，减少或者避免弯道以及跨域，要首先选择地理环境比较好的地方作为电力线路的铺设路径；3）要使所选择的电力线路的铺设路径尽量的避免茂盛的森林地带、城市的绿化带、居民区以及比较高大的建筑物；4）对于一些无法避免的障碍物或者障碍区，在进行设计的吋候要尽量使穿越的长度最短，使之对周围环境的影响程度达到最低。2、路径的选择通常有两种方法进行电力线路的路径选择，一种是图上选择路线，另一种是在野外进行路线的选择。1）图上选线图上选择线路就是提前对路径的选择设计出几个预选的方案，然后再去现场进行实地的考察和资料的收集，并在预先设计的几条线路中选择出经济性较好的线路，然后与线管的部门进行汇报并签订相关的协议，确定下来具体的路径方案。通常情况下的图上路径选择是在放大（1:10000或者1:5000）后的地图上进行，通过在地图上进行起点、转角点以及终点的标注，然后在用不冋的颜色将各种线路的路径连接起来，这样就可以初步形成电力线路设计的路径选择方案。然后根据初步设计的路径进行实地考察并收集相关的资料，放弃苏中不合理的方案选择最优的方案。2）野外选线野外选线就是依据之前绘制好的线路铺设路径，然后在具体地说施工领域内进行相关的标志的标记，为后期的勘察打下基础。实际上图上选线是依据，野外选线是对其进一步的升华，使图上选线变得更合理、更准确。野外选线的吋候,我们要尽量的减小线路的跨度、减少线路路径的转角，尽可能的减少占用的土地、 拆迁的数量以及砍伐的数量，使线路的铺设路径对交通运输的影响程度降到最低。实际上在铺设电力线路的吋候，对于不同的地理条件会有很大的差异，因此我们要根据具体的地理环境来进行电力线路的铺设，以确保路径的合理性、安全性以及经济性。对于不同的地理环境，我们要根据苏具体特点采取不冋的措施来进行电力线路的铺设。对于平地来说，其路况比较好，但是在进行电力线路铺设的吋候往往要公路、铁路以及河流等，会出现较为频繁的交叉跨越，对于这种地理条件，通常我们要采用穿越距离最短的措施来进行路径的选择；对于山区，一般都具奋较高的海拔，交通很是不便，而II很容易受到风向的影响，施工的难度也比较的大，针对这种地形，我们在进行电力线路的铺设的吋候要尽量的沿着山脊的走势进行路径的选择，尽量的不要横穿山脊，若无法避免，我们要选择比较平缓的地方进行穿越，同吋我们还要避开悬崖、溶洞以及容易发生泥石流的区域，降低施工的难度；对于茂密的森林地区，在进行多次喜欢月的时候会造成大量的砍伐，对环境产生非常大的破坏，因此我们要尽量的避免穿越森林、保护区以及绿化带等，如果无法避免，我们通常采取高塔跨越的方法来境地对周围环境的影响；对于实现较差的转角点，我们要避开悬崖、沟壑、以及泥石流地带，奋高度差的地方我们还要建立增强杆塔；对于需要跨越的河流地区，容易出现杆塔的基座被冲刷失稳的情况，此时我们需要对杆塔之间的距离进行科学合理的计算，加固杆塔的底座，还要充分的考虑周围人员的安全。二、杆塔的定位杆塔定位是在合理选择路径的基础上进行的，通过对路径的线路铺设进行规划和测绘，然后进行杆塔的精确地定位。1、杆塔的定位方法杆塔的定位方法主要有两种，即室内定位和室外定位。室内定位就是通过在地图上选择杆塔的位置；室外定位是在具体的施工领域内对己经固定好的杆塔进行位置的校核，并将其进行牢固的固定。 1）室内定位室内定位就是在不考虑天气情况以及具体地理环境的情况下，设计人员都要确保铺设的线路与地面之间有一定的安全距离。例如在山地或者丘陵地区，我们应该使用弧垂模板来进行杆塔之间的距离的确定；对于转角处、终点以及跨越区域的杆塔来说，我们通常要使用弧垂模板来确保直线杆塔的位置精度；然后在进行耐张段距离的计算，确定导线的应力值K是否与模板值相符合。通过总结电力线路的设计经验，在进行杆塔室内定位是，我们需要注意以下几点：①防止设置在陡坡上的杆塔的底座被冲刷掉，造成杆塔不稳固；②避免出现档距孤立的现象，从而出现杆塔的变形，加大施工的难度；③在丘陵和山地，要确保边坡的稳定性，还要确保焊接以及拉线等拥奋充足的条件；④在重冰区要防止出现过大的档距，尽量使距离均匀；⑤在进行杆塔的拉线的吋候，我们要充分的考虑拉线的位置，避免在路边或者池塘中进行打线。2）室外定位室外定位是在完成室内定位之后进行的，通常室内定位工作己经基本确定了杆塔的位置和形式，施工人员只需根据室内的定位来确定室外施工区域内杆塔的位置。通常情况下，室外施工现场与室内的定位会存在一定的不冏，也可能会产生冲突，尤其是对于比较复杂的地形。因此就需要我们的技术人员在完成室内的定位工作以后，必须对现场情况进行实际的考察和深入的分析，并认真地对勘测的资料进行分析，冇必要的话还需要对调整杆塔的位置。同吋我们还要对跨越区域内的档距和实际的距离进行核对，核对转角的度数以便进行及时的修改。总之，设计人员必须认真细致的进行设计工作，并根据具体实际进行杆塔的定位。2、杆塔定位校验 在确定好杆塔的位置、高度以及具体型号后，我们还要对具体的设计进行校验，确定其相关的设计以及设计的方案是否符合规定，通常检查的项0主要由杆塔载荷的情况、杆塔上拔的校验、相间档断线校验、绝缘子串倒挂校验以及导线风偏的校验。三、结论为了使我国的电力系统不断地完善，作为电力设计人员应该不断地进行创新,紧密结合实际，充分利用奋限的资源进行电力线路设计的路径选择和杆塔定位工作，确保我国电力稳定、健康的发展。：［1】李克利.输电线路设计中路径选择探究［」］.电源技术应用，2012,(12)：49-50.［2】赵利君.电力系统线路设计中的路径选择及杆塔定位分析［」］.中国高新技术企业，2013(28)：111-112.［3】胡瑞富，武文龙.电力系统线路设计中的路径选择及杆塔定位分析［」］.科技创新与应用，2014(32)：196.
