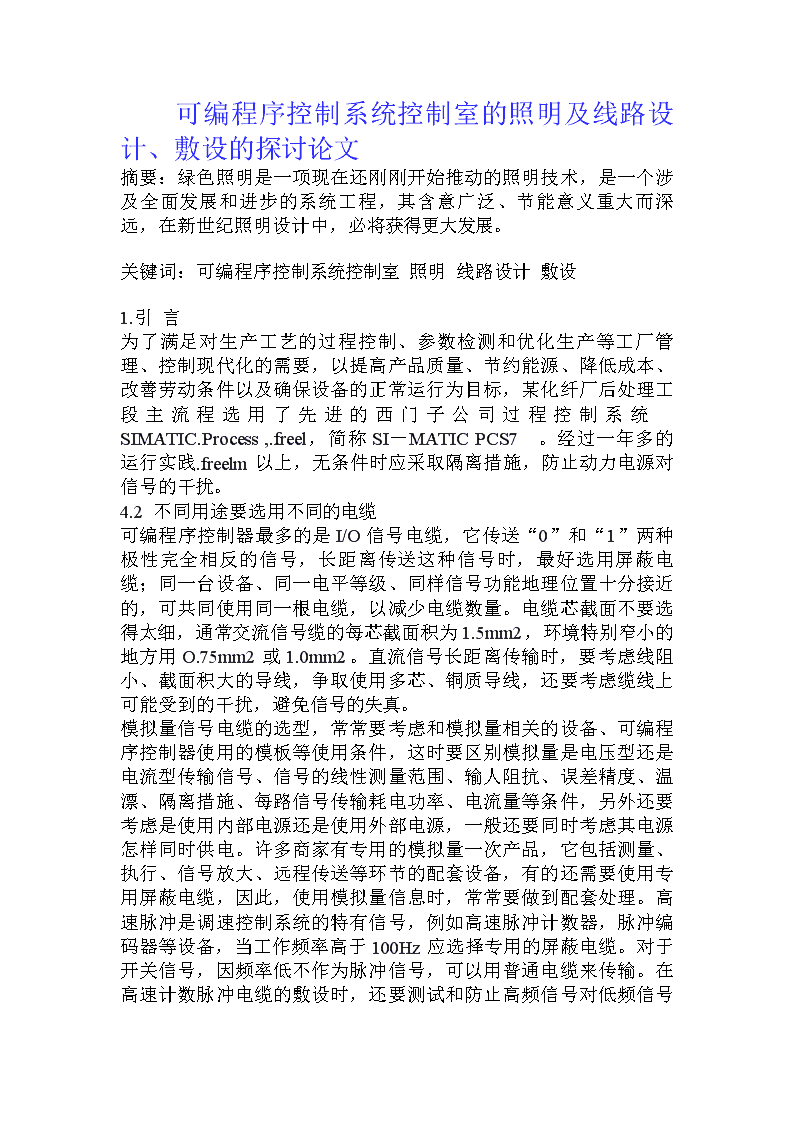

可编程序控制系统控制室的照明及线路设计、敷设的探讨论文 3页

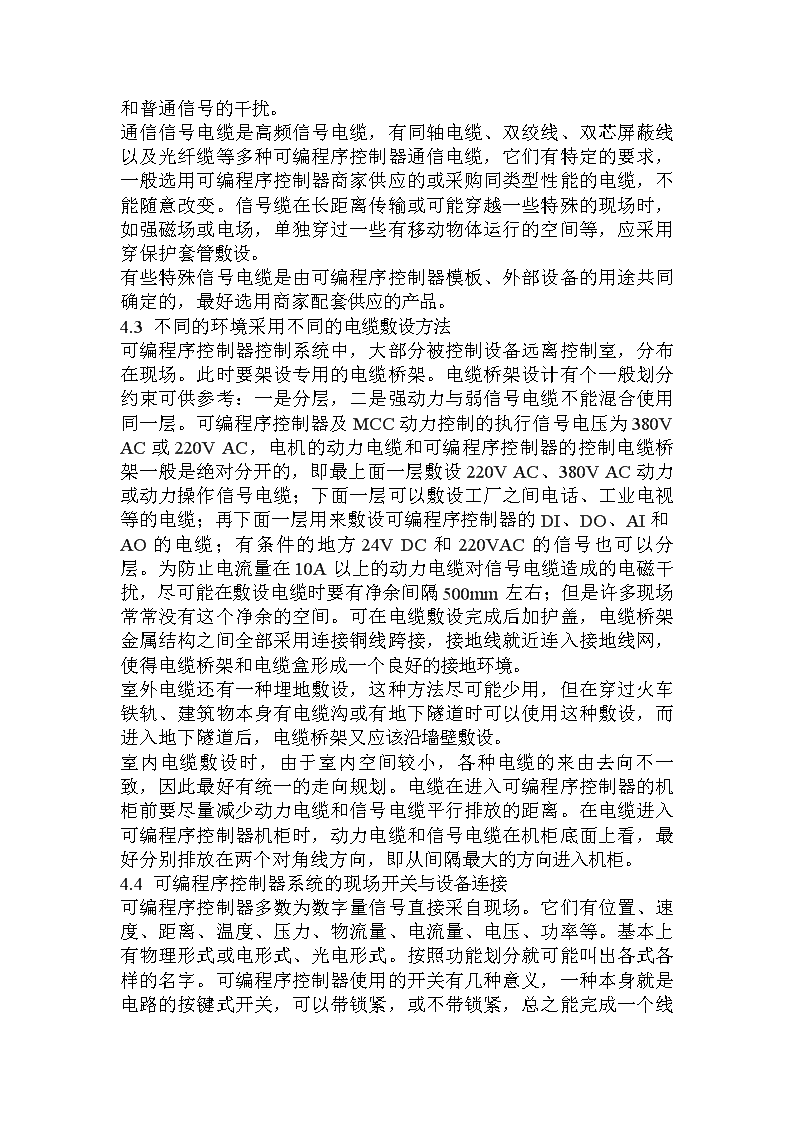

　　可编程序控制系统控制室的照明及线路设计、敷设的探讨论文摘要：绿色照明是一项现在还刚刚开始推动的照明技术，是一个涉及全面发展和进步的系统工程，其含意广泛、节能意义重大而深远，在新世纪照明设计中，必将获得更大发展。关键词：可编程序控制系统控制室照明线路设计敷设1.引言为了满足对生产工艺的过程控制、参数检测和优化生产等工厂管理、控制现代化的需要，以提高产品质量、节约能源、降低成本、改善劳动条件以及确保设备的正常运行为目标，某化纤厂后处理工段主流程选用了先进的西门子公司过程控制系统SIMATIC.Process,.freel，简称SI－MATICPCS7。经过一年多的运行实践.freelm以上，无条件时应采取隔离措施，防止动力电源对信号的干扰。4.2不同用途要选用不同的电缆可编程序控制器最多的是I/O信号电缆，它传送“0”和“1”两种极性完全相反的信号，长距离传送这种信号时，最好选用屏蔽电缆；同一台设备、同一电平等级、同样信号功能地理位置十分接近的，可共同使用同一根电缆，以减少电缆数量。电缆芯截面不要选得太细，通常交流信号缆的每芯截面积为1.5mm2，环境特别窄小的地方用O.75mm2或1.0mm2。直流信号长距离传输时，要考虑线阻小、截面积大的导线，争取使用多芯、铜质导线，还要考虑缆线上可能受到的干扰，避免信号的失真。 模拟量信号电缆的选型，常常要考虑和模拟量相关的设备、可编程序控制器使用的模板等使用条件，这时要区别模拟量是电压型还是电流型传输信号、信号的线性测量范围、输人阻抗、误差精度、温漂、隔离措施、每路信号传输耗电功率、电流量等条件，另外还要考虑是使用内部电源还是使用外部电源，一般还要同时考虑其电源怎样同时供电。许多商家有专用的模拟量一次产品，它包括测量、执行、信号放大、远程传送等环节的配套设备，有的还需要使用专用屏蔽电缆，因此，使用模拟量信息时，常常要做到配套处理。高速脉冲是调速控制系统的特有信号，例如高速脉冲计数器，脉冲编码器等设备，当工作频率高于100Hz应选择专用的屏蔽电缆。对于开关信号，因频率低不作为脉冲信号，可以用普通电缆来传输。在高速计数脉冲电缆的敷设时，还要测试和防止高频信号对低频信号和普通信号的干扰。通信信号电缆是高频信号电缆，有同轴电缆、双绞线、双芯屏蔽线以及光纤缆等多种可编程序控制器通信电缆，它们有特定的要求，一般选用可编程序控制器商家供应的或采购同类型性能的电缆，不能随意改变。信号缆在长距离传输或可能穿越一些特殊的现场时，如强磁场或电场，单独穿过一些有移动物体运行的空间等，应采用穿保护套管敷设。有些特殊信号电缆是由可编程序控制器模板、外部设备的用途共同确定的，最好选用商家配套供应的产品。4.3不同的环境采用不同的电缆敷设方法可编程序控制器控制系统中，大部分被控制设备远离控制室，分布在现场。此时要架设专用的电缆桥架。电缆桥架设计有个一般划分约束可供参考：一是分层，二是强动力与弱信号电缆不能混合使用同一层。可编程序控制器及MCC动力控制的执行信号电压为380VAC或220VAC，电机的动力电缆和可编程序控制器的控制电缆桥架一般是绝对分开的，即最上面一层敷设220VAC、380VAC动力或动力操作信号电缆；下面一层可以敷设工厂之间电话、工业电视等的电缆；再下面一层用来敷设可编程序控制器的DI、DO、AI和AO的电缆；有条件的地方24VDC和220VAC的信号也可以分层。为防止电流量在10A以上的动力电缆对信号电缆造成的电磁干扰，尽可能在敷设电缆时要有净余间隔500mm左右；但是许多现场常常没有这个净余的空间。可在电缆敷设完成后加护盖，电缆桥架金属结构之间全部采用连接铜线跨接，接地线就近连入接地线网，使得电缆桥架和电缆盒形成一个良好的接地环境。室外电缆还有一种埋地敷设，这种方法尽可能少用，但在穿过火车铁轨、建筑物本身有电缆沟或有地下隧道时可以使用这种敷设，而进入地下隧道后，电缆桥架又应该沿墙壁敷设。室内电缆敷设时，由于室内空间较小，各种电缆的来由去向不一致，因此最好有统一的走向规划。电缆在进入可编程序控制器的机柜前要尽量减少动力电缆和信号电缆平行排放的距离。在电缆进入可编程序控制器机柜时，动力电缆和信号电缆在机柜底面上看，最好分别排放在两个对角线方向，即从间隔最大的方向进入机柜。4.4可编程序控制器系统的现场开关与设备连接 可编程序控制器多数为数字量信号直接采自现场。它们有位置、速度、距离、温度、压力、物流量、电流量、电压、功率等。基本上有物理形式或电形式、光电形式。按照功能划分就可能叫出各式各样的名字。可编程序控制器使用的开关有几种意义，一种本身就是电路的按键式开关，可以带锁紧，或不带锁紧，总之能完成一个线路的接通或断开。当这个线路的接通或断开被赋予不同的含义时，这个开关的命名就有实际的意义。一般来说这种开关有一条线接入到I/O端口，它的“0”与“1”就是数字量输入，另一条线就是公共线，或者叫作公共信号地或者公共电源。但是许多传感器生产厂家，为生成这个信号要使用3条或4条线，即采用另外的引线是为使传感器的端头产生测试功能的电、磁、光等效应，因此在遇到选用由3条线或4条线连接的传感器时，包括现场电缆敷设、选型都要详细阅读有关的说明才能做出正确的设计。
