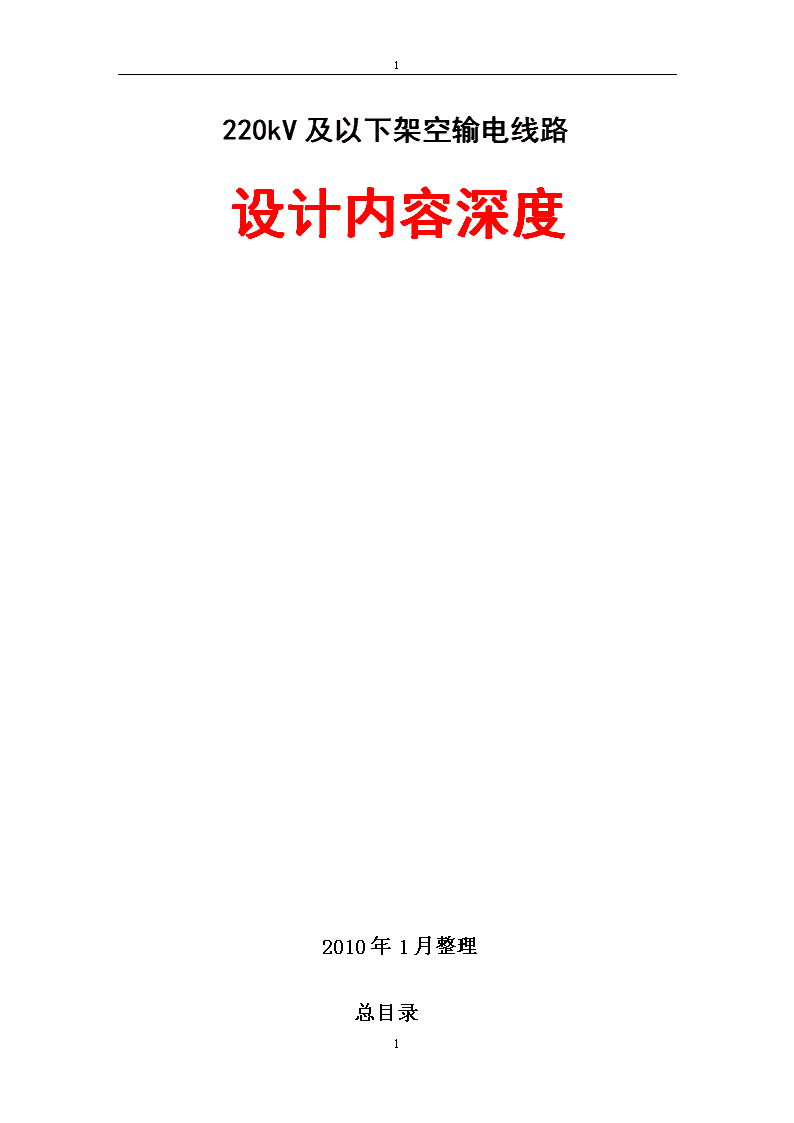

送电线路设计内容深度 107页

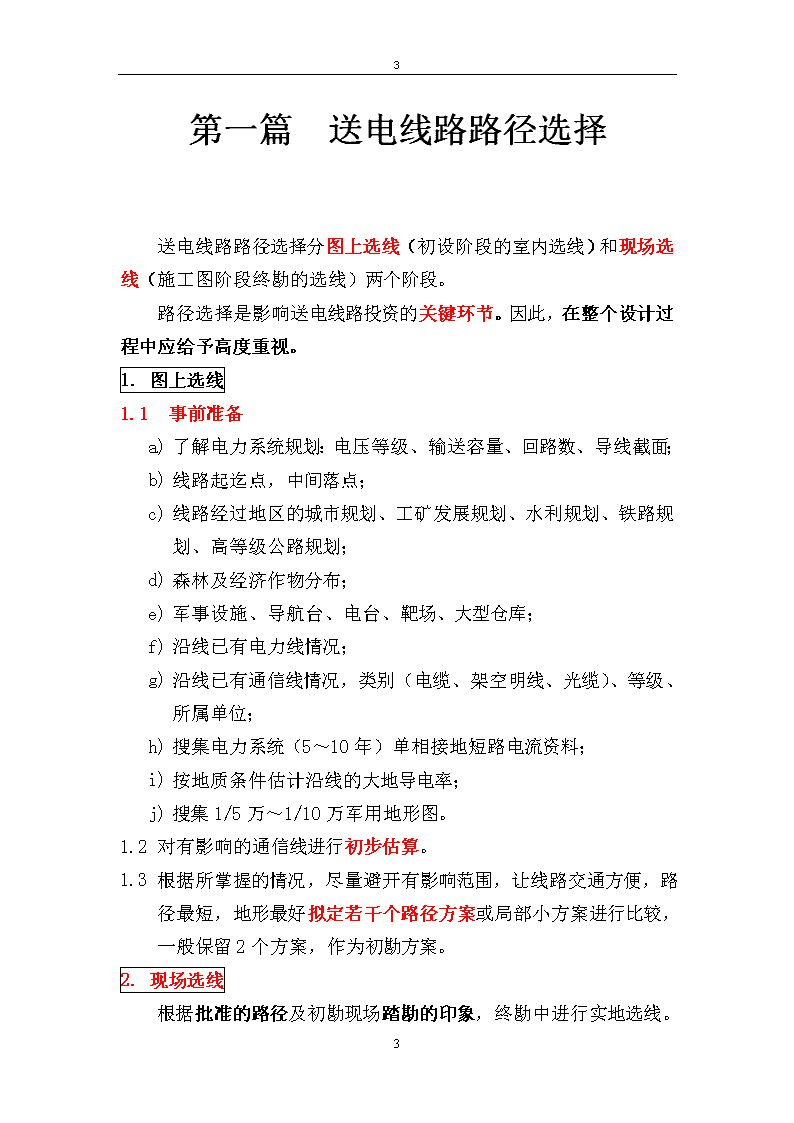

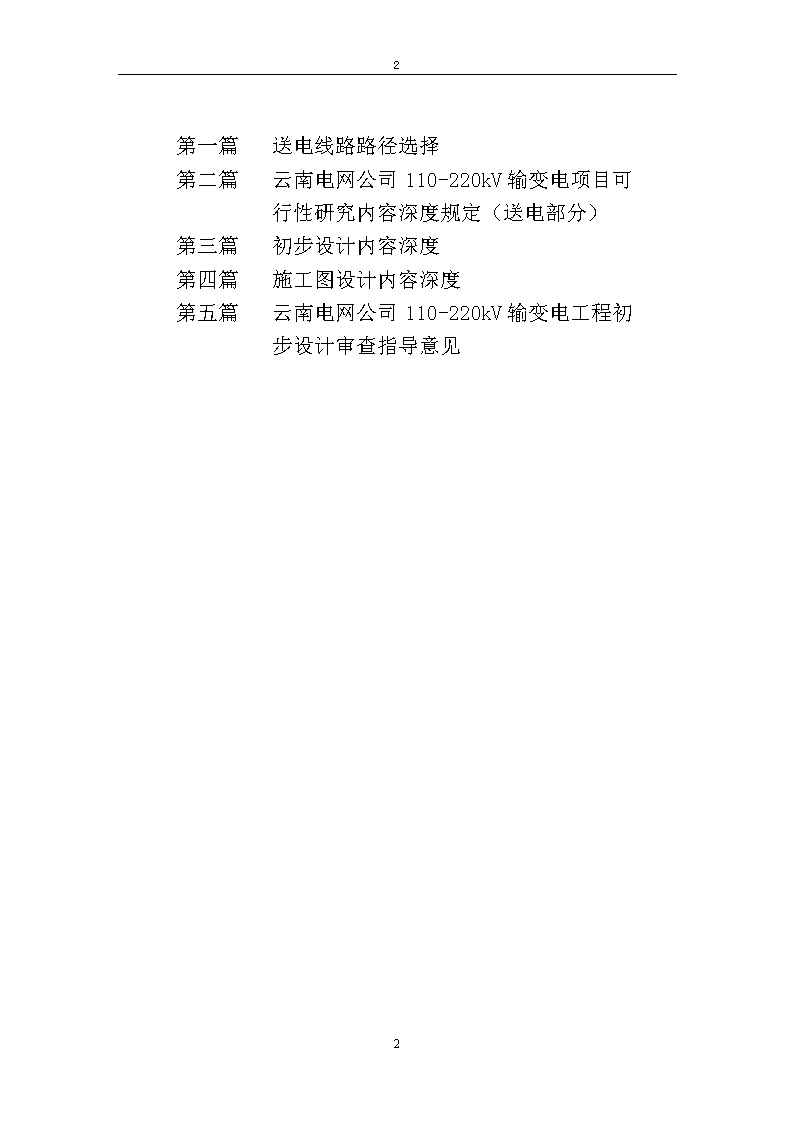

107220kV及以下架空输电线路设计内容深度2010年1月整理总目录107 107第一篇　送电线路路径选择第二篇　云南电网公司110-220kV输变电项目可行性研究内容深度规定（送电部分）第三篇　初步设计内容深度第四篇　施工图设计内容深度第五篇　云南电网公司110-220kV输变电工程初步设计审查指导意见　　　　　　　　　　　　　　　　　　　　　　107 107第一篇送电线路路径选择送电线路路径选择分图上选线（初设阶段的室内选线）和现场选线（施工图阶段终勘的选线）两个阶段。路径选择是影响送电线路投资的关键环节。因此，在整个设计过程中应给予高度重视。1.图上选线1.1事前准备a)了解电力系统规划：电压等级、输送容量、回路数、导线截面；b)线路起迄点，中间落点；c)线路经过地区的城市规划、工矿发展规划、水利规划、铁路规划、高等级公路规划；d)森林及经济作物分布；e)军事设施、导航台、电台、靶场、大型仓库；f)沿线已有电力线情况；g)沿线已有通信线情况，类别（电缆、架空明线、光缆）、等级、所属单位；h)搜集电力系统（5～10年）单相接地短路电流资料；i)按地质条件估计沿线的大地导电率；j)搜集1/5万～1/10万军用地形图。1.2对有影响的通信线进行初步估算。1.3根据所掌握的情况，尽量避开有影响范围，让线路交通方便，路径最短，地形最好拟定若干个路径方案或局部小方案进行比较，一般保留2个方案，作为初勘方案。2.现场选线根据批准的路径及初勘现场踏勘的印象，终勘中进行实地选线。107 1072.1选线要求：要认真贯彻国家建设的各项方针政策。在选线中要对运行安全、经济合理、施工方便等因素进行全面考虑，综合比较。a.路径短,转角少；b.交通方便；c.少占农田,少砍树；d.避开重冰区、多雷区、矿区、污秽区、采石场(300m以外)、不良地质地地段(滑坡、坍塌、大冲沟、泥石流、溶洞、较高大的山头、薄山梁、陡坡、悬崖峭壁等)；e.线路跨河时，塔位应设在最高洪水位以上不受冲刷的地方；f.远离通讯线,与其交叉时,满足规定的交叉角;g.满足电台、军事设施、雷达站、导航台、要求的距离；h.少跨或不跨房屋；i.做到"线中有位"(即所定的线中,要有放杆塔的地方)。2.2选线注意事项a.要仔细研究地形图，抓住现场定线的控制点,在必要的地方要切取断面图检查,尽量避免出现吊档;b.选择转角时要注意:①.不宜放在山顶、深沟、河岸、悬崖边缘、陡坡等处；②.不能用转角来代替大档距(35kv-500m以上,110kv-800m以上，220kv-1000m以上);③.要注意转角前后相邻杆塔档距的充分利用,避免出现小档距;④.不能将转角放在跨越物较高的杆位上;107 107⑤.线路中间的转角不宜超过60°。c.杆塔位置及拉线坑不得放在各级道路上；d.尽量避免出现大档距、大高差；e.也要避免小档距、要注意杆塔使用条件的充分利用；f.地质上要保证各个塔位的稳定；g.档距要尽量均匀，上下坡要选择"爬楼梯"的地形,不要突然爬高或降低(如高差在200m以上)。h.现场打桩时，桩间距不宜超过400m。桩与桩间要通视。END第二篇　107 107云南电网公司110-220kV输变电项目可行性研究内容深度规定（送电部分）前　言可行性研究是建设项目在投资前，在进行深入细致的调查研究和科学预测的基础上，分析判断投资项目在技术上是否先进适用，经济上是否合理，项目能否达到预期的效果目标，为投资决策者提供科学依据的一种论证方法。送电线路的可行性研究，重点是线路路径和气象条件的调查研究和方案比选，在此基础上对工程中的导线、地线、绝缘水平、杆塔和基础提出初步设想。对线路工程的投资提出估算和经济评价。送电线路的可行性研究阶段的文件图纸为：　　1、送电线路的可行性研究报告2、电力系统地理接线图3、线路路径方案图如果送电线路的可行性研究要求达到初步设计深度，则应按初步设计内容深度来做。送电线路的可行性研究报告的内容1.电力系统概况1.1线路电压等级、输送容量、回路数，线路起迄点及在电力系统中的作用。1.2负荷的最大利用小时数、按经济电流密度选择的导线截面。1.3规划中变电所的位置、出线回路数及方向，本期出线的龙门架位置、相序。2.线路路径方案2.1路径方案设置。一般最少提出两个方案。107 1072.2各方案的自然条件。路径走向、长度、海拔高程、地形、地质条件、水文气象、微气象微地形点、交通、沿线矿藏、城市规划、军事设施、电台、雷达站、危险品仓库、大型厂矿、化工厂、采石场、森林分类及分布、交叉跨越、通信线等的位置、离线路距离、详细情况。2.3方案技术经济比较。技术条件、材料消耗、环境影响、投资差额。列表比较。2.4推荐方案及情况说明。包刮自然情况、协议情况和其他问题。3.气象条件3.1　原始资料的收集与调查3.1.1　沿线已建成的电力线路设计气象条件，运行情况。或通信线复冰情况。3.1.2　沿线气象台站的记录资料。气象特征值：气温（绝端最高、绝端最低、年平均、最冷月的平均气温）湿度（相对和绝对湿度）雷电日（最大、平均）年降水量（mm）历年最大风速（风速仪高度、时距或连续自记）气象站的海拔高程资料记录年代。3.1.3调查访问。沿线电力公司、保线站、通信线维护站、气象站、沿线村庄农民（不同海拔高程的村庄，年长者）3.2　最大风速的确定。　　　重现期：　　　　35kV：　　　　15年　离地10高　10min时距；　　　　110～220kV：　30年　离地10高　10min时距。根据气象站的记录资料进行数理统计提出要求重现期的最大基本风速。对比沿线已建成的电力线路设计最大风速107 107，运行情况，参考调查访问的记录，确定最大设计的基本风速（110～220kV线路不宜低于23.5m/s）。山区线路应提高10％。3.3最大复冰厚度的确定参考沿线已建成的电力线路设计冰厚，运行情况，分析调查访问的记录，确定最大设计复冰厚度。　　地线的复冰厚度，应比导线增加5mm。3.4　注意沿线有无微气象微地形点？位置？3.5　其他气象组合参数按规程规定选取。列出气象参数表。3.6　沿线气象区段的划分：对于较长的线路，需要划分为两个以上的气象区时，应说明其分界点及各区段的长度。4.　导线、地线的型号及推荐理由。列出导线、地线型号、最大设计应力、安全系数、平均应力。防震措施。5.　绝缘水平。绝缘子型号、片数、空气间隙值。6.　杆塔型式的设想。塔型、平均档距、直线塔数量、承力塔数量及百分数。7.　基础型式及数量。8.　节能与环境保护9.　线路抗灾能力分析10.　投资估算。11.　经济评价。第三篇　　初步设计内容深度107 107一、初步设计卷册总目录二、《初步设计说明书》内容提要三、《初步设计说明书》编写深度参考四、《设备材料估算表》内容提要五、《施工组织设计大纲》内容提要一、初步设计卷册总目录107 107第一册设计说明书及图纸1.说明书2.路径方案图3.XXXkV变电所出线平面图4.XXXkV变电所进线平面图5.导线力学特性表6.地线力学特性表7绝缘子串及金具组装图（主要型式或一览图）8.接地装置图9.杆塔型式一览图10.基础型式一览图11.送电线路单相接地短路电流曲线图12.送电线路与通信线路相对位置图（必要时）13.新塔型间隙园图第二册设备材料估算表第三册岩土工程报告第四册水文气象报告（必要时）第五册施工组织设计大纲（大线路）第六册　概算书一、《初步设计说明书》内容提要107 1071.总述1.1设计依据1.2设计规模及范围1.3建设单位、施工单位、运行单位和建设期限1.4主要技术特性1.5主要经济指标2.电力系统简介2.1本线路在系统中的地位和作用2.2导线截面选择2.3两端变电所进出线的规划情况3.路径3.1两端变电所进出线说明3.2路径方案3.3方案比较及推荐方案3.4推荐方案的自然情况3.5路径协议情况4.机电部分4.1设计气象条件的确定4.2导线和地线4.3绝缘配合4.4防雷接地4.5绝缘子串和金具4.6导线换位4.7导线对地及交叉跨越要求5.杆塔和基础5.1杆塔5.1.1杆塔选择原则、本工程杆塔规划5.1.2杆塔数量107 1075.1.3新塔型的特点5.2基础5.2.1基础型式选择5.2.2新型基础特点5.3材料及防腐6.对电信线路的影响及防护（必要时）6.1设计原则和依据6.2防护措施6.3协议情况7.OPGW部分说明7.1总论7.1.1设计依据7.1.2设计范围7.1.3设计原则7.2机电部分7.2.1设计气象条件7.2.2OPGW及普通光缆型号选择7.2.3光缆设计应力及防振措施7.2.4无金属阻燃型光缆7.2.5光缆专用设备及金具7.3设备材料估算表8.节能与环境保护9.架空输电线路抗灾能力分析10.劳动安全11.辅助施设附件及附图:1.《工程设计任务书》2.协议文件107 1073.与工程有关的重要文件一、《初步设计说明书》编写深度参考107 1071.总述1.1设计依据按云南电网公司云电计[2005]425号文《关于下达110kV双江二期送变电工程设计任务书的通知》进行设计。1.2设计规模及范围本工程设计规模为46km的110kV单回送电线路。包括：1）从110kV双江变电所龙门架出线，至110kV耿马变电所龙门架110kV送电线路的电气、结构本体工程设计；2）电力线对邻近通信线的危险、干扰影响的保护设计；3）OPGW光缆线路设计；4）概算编制；5）另外，还包括110kV耿马变出线间隔调换后110kV临耿线进线的改造设计。本设计不含检修站、巡线站等附属建筑设施的设计,只按规定将投资列入概算。1.3建设单位、施工单位、运行单位和建设期限建设总承包单位:云南建源电力工程有限公司监理单位：昆明先行监理有限责任公司设计单位：云南农电设计研究所建设期限:2006年10月建成1.4主要技术特性1.工程名称：110kV双江～耿马送电线路2.电压等级：110kV3.回路数：单回路，两端各有已建成的三基双回路塔4.起迄点：起于110kV双江变电所，止于110kV耿马变电所5.线路全长：46km6.曲折系数：1.047.地形分布：一般山地占70%，高山大岭10％，平丘20%107 1078.交通概况：沿线均有各类公路通达，施工、运行条件一般。小运半径约1.2km。9.导线型号：LGJ-185/25钢芯铝绞线10.地线型号：一根为GJX-35锌-5％铝稀土合金镀层钢绞线另一根为12芯OPGW11.设计气象条件：云南省I级气象区C=5mmV=25（30）m/s12.绝缘：采用钢化玻璃绝缘子悬垂绝缘子串：1×8×LXY1-702×8×LXY1-70跳线绝缘子串：1×8×LXY1-70耐张绝缘子串：1×9×LXY1-702×9×LXY1-7013.地线运行方式：逐基直接接地14.杆塔：本工程估列铁塔140基。其中：直线塔105基,占75%,耐张转角塔35,占25%。杆塔型式及数量见下表：直线塔：105基杆塔型式ZMT2AZMT3AZM2呼称高(m)213021302130数量(基)3222281553承力塔：35基杆塔型式J1J2J3呼称高(m)181818数量(基)8151215.基础：采用现浇直柱式基础（承力塔分拔L、压Y两类基础）。基础数量估计表基础类型现浇L型基础基础型号L1220IL1420IL1620IL1622IL1824IL2228IL2630IL2830IL3032I107 107数量(个)16848112207232301410小计(个)506基础类型现浇Y型基础基础型号Y2218IY2418Y2818I数量(个)30618小计(个)541.5主要经济指标材料耗用量：№名称规格总数量单位单耗单位1导线LGJ-185/25101678.4kg2210.4kg/km2地线GJX-3515273.6kg332.0kg/km3绝缘子LXY1-705768片125片/km4杆塔耗钢量（主线）Q235、Q345422700.0kg9189.0kg/km（临耿线改造部分）“10860.0kg5基础耗钢量（主线）Q23598410.0kg2139.0kg/km（临耿线改造部分）“10860.0kg6混凝土(主线)C201140.37m324.79m3/km（临耿线改造部分）“55.25m37金具国标15980.0kg348.0kg/km8接地钢材φ8,-4×4014928.2kg325.0kg/km注：表中未列出OPGW的材料指标。经济指标：1)线路总投资：万元2)线路综合单位投资：万元/千米3)线路本体投资：万元4)线路本体单位投资：万元/千米2.电力系统简介2.1本线路在系统中的地位和作用本工程系联结双江、耿马两地电源的联络线。通过本线路的联结，两地互为备用，提高了供电的可靠性。2.2导线截面选择本工程输送容量为40MVA。导线截面选择首先按经济输送容量选择。按年最大负荷利用小时数为3000～5000hr,则185mm2107 107的钢芯铝绞线其经济输送容量为40.4MVA。根据《设计任务书》的要求，导线截面为185mm2.2.3两端变电所进出线的规划情况双江变电所：110kV有两个出线间隔，一个为临双线已在用，另一个即为本工程使用。耿马变电所：110kV有四个出线间隔，西起第一个为耿孟线已在用，第二间隔为备用，第三间隔为临耿线已在用，第四间隔为备用。为提高供电可靠性，本工程出线间隔需作调整。调整后出线间隔排列为：西起第一个为耿孟线，第二间隔为临耿线，第三间隔为本工程，第四间隔为备用。3.路径3.1两端变电所进出线说明3.1.1双江变电所出线110kV双江变电所位于双江县城西偏南面约1.5km处，至耿马公路的东南侧。该变电所有两回110kV出线，均向北偏西约30°方向出线。本线路为西起第一个间隔。线路的相序为：人立于变电所内，面向线路，自右到左为A、B、C。本线路出线后，即挂在已建成的临双线双回路终端塔左侧（双江至耿马方向），并延续到第三号塔。3.1.2耿马变电所进线110kV耿马变电所位于耿马县城南面约2km处。变电所有四回110kV出线，出线方向为北偏东40度。本工程出线需调整出线间隔。相序为：人立于变电所内，面向线路，自右到左为A、B、C。以上可以看出，两个变电所相序相反，需在单双回路连接处调整，使之相序一致。3.2路径方案107 107本工程线路基本上是自东向西走向，线路较直，曲折度小。在可行性阶段，根据沿线实际情况拟定了南、北两个路径方案。两个方案并无显著差异，而北方案森林少些，交通更方便些。可行性阶段推荐了北方案。本工程经初设现场踏勘后，认为可行性阶段推荐的北方案是合理的。因此在初设中没有另立新的比较方案，仅对该方案那京～坝子头、牛尖山～耿马变两段作了进一步优化。那京～坝子头段长13km，线路原定从营盘乡附近通过，森林较多，若改为从那晒北面走线，线路较直穿过森林可以减少，线路长度缩短300m，交通条件也有改善。牛尖山～耿马变段长10km，线路原定沿四排山～华侨农场公路走线，走向稍为曲折。本段线路在弄巴上寨到耿马变段已进入耿马坝子丘陵地段，可通车便道较多，将线路拉直走芒国新村以南，这样可缩短线路800m，交通条件也不差。[插入：一般路径选择中最少要有两个路径方案，并应列表进行技术经济比较。比较表的格式如下：]№比较项目方案1方案21线路长度2曲折系数3海拔高程4地线5地质及矿藏情况6交通7森林种类及分布8沿线重要工矿9沿线重要通信线10气象条件11末端电压质量12线路电能损失费13环境影响14节能条件15优点1缺点107 107617结论3.3推荐方案的自然情况线路自双江变电所出线后，利用已建成的三基双回路塔左侧回路向西北走线，在红星社与弯掌之间左转上山。经那京与大平掌之间，跨过山坡头公路，再左转向西。经那晒与营盘乡之间、贺京新寨以北，再设转角稍右转。经荒地垭口、贺勐箐垭口以北，在马鹿塘与大海子之间穿过。此段达到全线海拔最高点，约2100m，且森林较密，树高在12～15m。紧接着在韭菜山以南转向西南。在哈巴后山以北设转角向西。经梁子寨北面、大垭口山南麓，再转向西北并跨过四排山至耿马的搪石公路。在牛尖山以北设转角转向西偏南。经弄巴上寨北面，在白沙水梁子西北设转角转向西北。经芒国新寨、芒木南面，公母山北面。再设转角接上110kV临耿线的第三个（从耿马变出来）双回路转角塔的右侧回路，之后进入耿马变电所。（110kV临耿线接改线后的单回路塔进入耿马变）线路全长46km,曲折系数1.04。海拔高度为1008m-2100m。沿线地形为一般山地占70％，高山大岭10％，平丘20％；线路沿线植被好，山体均较完整，无不良地质现象。地形属中低山系，有少部分高山和丘陵掺杂。地层构造为千枚岩、风化砂岩、灰岩。耿马坝区和部分山间有大面积甘蔗地。沿线无已探明的矿藏。沿线无无线电台和军用设施。线路所经地区地震动反应谱特征周期为0.45S，地震动峰值加速度为0.30g，基本烈度八度。沿线交通条件尚可,可以利用农村拉甘蔗的公路和林区公路。小运半径约1.2km。全线经过耕地约12km（主要为甘蔗）.森林覆盖107 107约70％。其中青松、杂树，胸径为8～20cm以内,高度为8～15m，长约6km，主要分布在大海子～贺京山、荒地垭口附近。其余为稀疏松树和灌丛。通信保护情况:经现场调查，由于本线路避开了主干公路，沿线无重要的通信线，仅在双江县侧有双江县电信局沙河至那晒的乡村三级农话线与本工程平行接近。该通信线杆路上有三对明线和一根光缆。主要通道为光缆，明线为巡房线。交叉跨越:№名称次数备注1跨110kV线路2跨35kV线路43跨10kV线路154跨低压配电线路205跨高速公路6跨公路107跨电气化铁路8跨通信线49跨通信电缆10跨河流11跨水库12跨房屋3.5路径协议情况本线路经过地区属双江县和耿马县,建设单位已取得两县同意路径走向的书面协议。森林砍伐协议，建设单位在终勘需与两县林业局协商办妥。4.机电部分4.1设计气象条件的确定根据《110kV-500kV架空输电线路设计技术规定》(Q/CSG11502-2008)的规定，设计气象条件应根据沿线的气象台站资料和附近已有线路的运行经验确定。气象资料来源：双江、耿马两县已有35～110kV电力线路、通信线的运行情况，以及两地气象台站多年记录资料。[插入：一般应列出沿线已有气象台站气象特征值，例如：]107 107M台站名称30年一遇最大风统计值雷电日绝端最高气温绝端最低气温年均气温1沾益25.169.233.1-9.214.52曲靖31.268.132.2-14.114.83马龙28.366.231.7-11.613.54宣威26.469.533.5-14.913.34.1.1电线设计覆冰厚度本线路地处滇西南边陲，从覆冰的大气候分布来看，线路远离昆明静止峰，冬季不会出现严重的冻结现象。经过实际调查了解，该地区从上个世纪以来已建成的35kV线路，均按5mm复冰设计,运行多年以来，未发生过复冰事故。在踏勘中，访问了大梁子头、贺勐箐垭口、旧寨等地农民，据介绍冬季偶有结冰，但较为轻微。本线路经过一般山地部分，海拔高程均在2100m以下，按5mm复冰设计是可靠的。[插入：一般应列出沿线已建成送电线路的设计气象条件及运行中事故情况，例如：№线路名称海拔高程设计风速设计冰厚运行情况1110kV浪东线1195～160025（30）51993年投产至今，运行情况良好。2220kV以昆线760～22502251～2540303510201969年12月投运，至今重冰段运行良好。335kV寻马线2000～23002300～25002501～28002530301020301972年7月投运，至今未发生过冰害事故。435kV马街～柯渡线1894～25002501～2800253010151971年投运至今未发生过冰害事故。沿线有关部门及农民调查：107 107（1）寻甸县电力公司生技科陈忠同志介绍：35kV寻甸至马街送电线路，按冰厚10、20、30mm三个冰区等级设计，自1972年投产至今，未发生过冰害事故。（2）寻甸县气象局业务科提供的气象资料：站址位于县城附近，受建筑物屏蔽影响，实测最大风速仅为17m/s，发生在1991年2月12日。地区主导风向为西南风（见“风向频率玫瑰图”。坝区的电线及树枝不会结冰。寒潮入侵我县时，主要在北部及西北部的小凉山(海拔2550m)、稿本山（海拔2969m）、马龙山（海拔2729m）、大黑山（海拔2906m）等高寒山区出现冰凌冻结现象。（3）寻甸县多姑大村（海拔2300m），村民李长富（男、51岁）介绍：冬季地面覆冰厚度20mm以上，屋檐挂凌条子长约400mm，去年下雪深1.0m。村里通电三年，低压线路结凌手指头粗，未压断电线。（4）寻甸县马槽坑村（海拔1732m）村民李义明（男、39岁）介绍：死水塘不会结冰，电线及树枝上不会结凌。有些年份会下雪（如1983年），最大雪深200m，但不是年年都下雪，东面的高山上雪凌大。（5）寻甸县黑山（海拔2140m），村民文孔月（男、65岁）介绍：冬天会下凌，有时会压断树枝。电线结冰呈椭圆形，长径50mm107 107，短径5～10mm，屋檐挂凌条子长约300mm，一般凌三、四天，严重时凌五、六天。死水塘结冰厚10mm。一年种二季庄稼，农作物有包谷、麦子等。2008年新规程规定：地线的设计冰厚，除无冰地区外应较导线增加5mm]4.1.2最大设计风速根据《110kV-500kV架空输电线路设计技术规定》(Q/CSG11502-2008)”220kV及以下送电线路的最大设计风速，应采用离地面10m高处，重现期为30年一遇，10分钟平均最大值”。根据双江、耿马及沿线气象台站提供的多年统计资料如下表：内容/台站名双江沙河贺勐下巴哈火石山巴哈后山耿马海拔（m）100810441560172019542163记录年最大风速（m/s）22222730333616换算到10min平均风速（m/s）22222527293018本线路所经地区为非开阔的山地，据当地调查，未发生过大风灾害。附近已建成多年线路的最大设计风速多为25～30m/s,线路运行至今未发生过大风事故。根据设计规程要求，山区送电线路的设计最大风速不应低于25m/s，故本工程最大设计风速取值如下：双江变～贺京山新寨、牛尖山～耿马约25km采用25m/s贺京山新寨～牛尖山约21km采用30m/s。4.1.3最高气温、最低气温和年平均气温根据气象台站的记录资料,并参照云南地区送电线路气象分区表,本工程的设计最高气温为40℃,年平均气温为15℃,设计最低气温为-5℃;107 107根据以上分析并参照《设计规程》,本工程全线气象条件取为云南省I级气象区。4.1.4采用的气象条件一览表数项值目计算情况气温(℃)风速(m/s)覆冰厚(mm)I级I级I级年平均气温1500最高气温4000最低气温-500最大风速1025（30）0外过电压15100内过电压15150安装情况0100正常覆冰-5105(10)雷电日：双江：87（平均），107（最大）耿马：93.7（平均），135（最大）两地平均：90（平均），121（最大）4.1.5气象区划分全线为I级气象区，覆冰厚度均为5mm，最大设计风速有25、30m/s两种。双江变～贺京山新寨、牛尖山～耿马约25km采用25m/s贺京山新寨～牛尖山约21km采用30m/s。4.2导线和地线4.2.1导线和地线型号根据计划任务书的要求，本工程导线截面185mm2。在可行性报告中推荐LGJ-185/30。由于线路经过地区属于轻冰区，电线覆冰不严重，结合地形起伏情况，最大档距在1000m左右，LGJ-185/30或LGJ-185/25均能满足，而本地区已有的两条110kV线路均为LGJ-185/25。本工程采用LGJ-185/30或LGJ-185/25钢芯铝绞线需作进一步比较。107 107从LGJ-185/25与LGJ-185/30的弧垂特性来看，档距在600m以内（最多档距）其差值在1.0m以下，对铁塔高度的选择无影响；档距在800～1000m（少数档距）其差值在1.6～2.6m，调整一级铁塔呼高即可满足。从导线的强度来看，两种导线均能满足本工程的要求，而LGJ-185/30过载性能高一些。本工程地处非严重结冰地区，外界荷载引起导线过载破坏的可能性很小，采用规程规定的安全系数已足够可靠。从经济上看，LGJ-185/25可以节省3736kg导线。从运行维护来看，110kV线路三条均为LGJ-185/25,备品备件统一方便。可见，本工程导线采用LGJ-185/25有很多优点。故推荐导线采用LGJ-185/25钢芯铝绞线。按《110kV-500kV架空输电线路设计技术规定》(Q/CSG11502-2008)规定，与LGJ-185/25导线相配合的地线为GJ-35[按新规程应为50，因原线路系按旧规程设计。]型镀锌钢绞线。锌-5％铝-稀土合金镀层钢绞线，其机械强度与镀锌钢绞线相同，防腐能力比普通镀锌钢绞线钢绞线提高3～5倍，价格差别不大，因此，本工程地线推荐采用GJX-35锌-5％铝-稀土合金镀层钢绞线。4.2.2导线及地线的设计应力及安全系数按《110kV-500kV架空输电线路设计技术规定》(Q/CSG11502-2008)规定，导线的设计安全系数应不小于2.5，地线的设计安全系数宜大于导线。如导线、地线采用防振锤防振，平均运行应力的上限不应超过其瞬时破坏应力的25％。本工程导线的设计安全系数取2.5；地线的最大使用应力需按档距中央导线和地线的接近距离进行配合确定。导线、地线机械物理特性如下表:107 107型号LGJ-185/25GJX-35标称截面(mm2)铝股187.04钢芯24.2537.15综合211.2937.15计算外径(mm)18.97.8股数×每股直径(mm)铝股24×3.15钢芯7×2.107×2.6单位重量(kg/km)706.1318.2直流电阻(20℃Ω/km)0.1542拉断力(N)59420瞬时破坏应力(10Mpa)27.23120温度线膨胀系数(1/℃)0.00001960.0000115弹性系数(10Mpa)740018500制造长度不小于(m)20003000地线的最大使用应力经导线与地线配合后，在I级区为38×10MPa,设计安全系数为3.16。导线、地线的最大设计应力、安全系数及平均运行应力如下表:型号LGJ-185/25GJX-35气象区I级I级最大设计应力(10Mpa)10．8938安全系数2.53.16平均运行应力(10MPa)6．81304.2.3导线和地线的防振按《110-500kV架空送电线路设计技术规程》(DL/T5092-1999)7.0.5规定，不论档距大小，平均运行应力上限不超过导线和地线抗拉强度的25％时，采用防振锤或另加预绞丝护线条保护。本工程导线及地线的平均运行应力符合这一规定，可以采用防振锤保护。本工程采用防振锤型号为：导线：FD-4地线：FG-354.3绝缘配合4.3.1污区分布107 107本线路经过地区多为山区，工业和人口密度低，大气污染程度较轻,按《高压架空线路污区分级标准》一般地区按I级污区设计。要求的爬电比距为1.60～2.0cm/kV。4.3.2绝缘子串片数的选择按正常工作电压选择，采用爬电比距法绝缘子片数按下式计算：n≧λUN/KeLo式中n－每串绝缘子所需的片数；λ－爬电比距，cm/kV；UN－系统标称电压，kV；Lo－单片绝缘子的几何爬电距离，cm；Ke－绝缘子爬电距离的有效系数。Ke主要由各种绝缘子的几何爬电距离在试验和运行中提高污耐压的有效性来确定，并以XP－70、XP－160型绝缘子为基础，其Ke值为1。当悬垂绝缘子串选用LXP-70、LXP-100时，Lo＝32cm,λ＝2.0cm/kV(I级污区)代入上式中得n≧6.875片≈7片。按高海拔要求选择时，本工程海拔为1008～2100m的地区，直线杆塔悬垂绝缘子串的绝缘子数量，一般按下式确定：nH＝ne0.1215m1(H-1)式中nH－高海拔地区每串绝缘子所需片数；H－海拔高度，km;m1－特征指数,参照《规定》附录D玻璃绝缘子I级污区时取0.54按不同海拔高程计算钢化玻璃绝缘子I级污区修正系数。e0.1215m1(H-1)和绝缘子的片数如下表：107 107海拔高程（m）修正系数e0.1215m1(H-1)以7片146mm绝缘子为基数修正后的片数推荐片数20001.0687.48821001.0757.5322001.0827.5723001.0897.6224001.0967.6725001.1037.72综上选择结果，本工程悬垂绝缘子串采用8片，耐张绝缘子串则相应增加一片,即采用9片。4.3.3空气间隙选择依据《110kV－500kV架空输送电线路设计技术规定》(Q/CSG11502－2008)的规定，在海拔不超过1000m的地区，带电部分与相应杆塔构件的间隙，在相应风偏条件下，不小于下列数值：雷电过电压1.00m操作过电压0.70m工频电压0.25m带电作业1.0+0.5m当海拔高度超过1000m以上时，应按《110kV－500kV架空输送电线路设计技术规定》(Q/CSG11502-2008)9.11条的公式(5),仅提供了空气放电电压的海拔修正系数修正。即Ka＝emH/8150式中：H－海拔高度，m；M－海拔修正因子，工频、雷电修正因子m＝1.0，操作过电压修正因子，按参考曲线确定，也基本上是1.0。根据不同的海拔高程，可以算出工频、操作、雷电三种情况下放电电压的海拔修正系数如下：海拔高程（m）107 107放电电压的海拔修正系数Ka15001.20220001.27825001.359工频电压、操作过电压在1000m以下空气放电电压，可按《交流电气装置的过电压保护和绝缘配合》10.2.2条计算如下：4.3.3.1工频电压间隙的修正工频50％放电电压应符合下式要求：Ui.s≧K2Um/√3≧1.35хUm)/√3≧94.3（V串97.8）kV式中：K2－线路空气间隙工频电压统计配合系数，对110～220kV取1.35（V串取1.4）；Um)/√3－为系统最高相电压，121/√3kV。修正到不同海拔高度后工频间隙为：海拔高程（m）工频50％放电电压修正后（kV）按南网新规程修正后的数据（m）按99规程海拔升高100m，增加1％计算1500113（118）0.27(0.28）0.262000121（125）0.29(0.31)0.282500128（133）0.31(0.33)0.29注：1.间隙数据系查原苏联вэи数据曲线；2.括号内为V串数值。4.3.3.2操作过电压间隙的修正正极性操作冲击电压波50％放电电压应符合下式要求：Us.l.s≧K3Uo≧1.03х(3х√2хUm)/√3≧305（V串347）kV式中：K3107 107－线路空气间隙操作过电压统计配合系数，对110～220kV取1.03（V串取1.17）；(√2хUm)/√3－为系统最高相电压的有效值，Um=121kV；3－最大操作过电压的倍数。修正到不同海拔高度后操作过电压间隙为：海拔高程（m）正极性操作冲击50％放电电压修正后（kV）按南网新规程修正后的数据（m）按99规程海拔升高100m，增加1％计算1500367（417）0.73（0.79）0.742000390（443）0.74（0.85）0.772500414（472）0.79（0.91）0.81注：1.间隙数据系查日本送电线路绝缘设计手册中试验数据；2.括号内为V串数值。4.3.3.3雷电过电压的间隙修正雷电过电压的间隙取决于绝缘子串的正极性雷电冲击电压波50％放电电压，与绝缘子串的片数、高度有关。《110kV－500kV架空输送电线路设计技术规定》(Q/CSG11502－2008)9.11条规定，“如因高海拔而需增加绝缘子数量，则雷电过电压的最小间隙也应相应最大”。《交流电气装置的过电压保护和绝缘配合》10.2.2条规定，“导线对杆塔的空气间隙用绝缘子串正极性雷电冲击电压波50％放电电压×0.85的配合系数确定”。对于110kV线路在云南特高海拔地区，悬垂绝缘子串的片数选择高度H＝146mm的瓷绝缘子，8、9、10等片数，提出雷电过电压要求的间隙如下表：绝缘子串片数，H＝146mm正极性雷电冲击电压波50％放电电压(kV)乘0.85的配合系数后，查放电电压曲线所得的间隙值（m）87701.2098401.33109101.44注：绝缘子串和空气间隙的50％雷电冲击放电电压值，系根据西安电瓷研究所的试验数据查得。107 1074.3.3.4带电检修空气校验间隙的修正《110kV－500kV架空输送电线路设计技术规定》(Q/CSG11502－2008)9.9条规定，在海拔1000m以下地区，带电作业带电部分与接地部分的最小空气校验间隙为1.0m。在1000m以上高海拔地区进行带电作业时，带电部分与接地部分的最小空气校验间隙也应进行修正。海拔高程（m）带电部分对杆塔接地部分校验间隙（m）1000以下1.00（1.15）15001.20（1.40）20001.25（1.45）25001.35（1.55）对于操作人员需要停留的部位，还应考虑人体活动范围0.5m。计算条件：气温15℃,风速＝10m/s。4.3.3.5空气间隙选择的初步结论以上初步探讨了云南特高海拔地区220kV送电线路空气间隙的选择，现将初步意见列表如下：海拔高程（m）绝缘子片数空气间隙（m）工频电压操作过电压雷电过电压带电检修1500～250080.30（0.32）0.79（0.91）1.201.35（1.55）注：括号内为V型绝缘子串数值。4.3.4绝缘子型号悬式瓷绝缘子目前常见的有瓷和玻璃两种，对于特重要的线路可以选用合资厂生产的高质量瓷绝缘子。钢化玻璃绝缘子有很多优点，如零值自爆、爬距大、重量轻及寿命长等。虽然还有自爆率高的缺点，但目前已有很大的改善。本工程推荐采用钢化玻璃绝缘子。现将钢化绝缘子机电特性列如下表:型高盘爬连接工工工重107 107号度mm径mm距mm型式标记50％冲击闪络电压kV频干闪kV频湿闪kV频击穿kV机械破坏负荷kN量kgLXY1-701462553201610040130703.784.4防雷接地本工程所经地区平均雷暴日为90日，属特重雷区，按《交流电气装置的过电压保护和绝缘配合》DL/T620-1997规定,全线采用双地线，地线保护角在25°以下。地线在档距中央与导线的最小净空距离，满足公式S=0.012L+1的要求。耐雷水平及予期雷击跳闸率：基本直线塔的耐雷水平为75kA;预期雷击跳闸率为0.6265次/百千米.40雷电日。换算到本工程90个雷电日后，为1.41次/百千米。接地电阻是否合格,是防雷保护的关键。运行经验证明,降低杆塔接地电阻能有效地提高线路的防雷水平。本线路的接地装置均采用水平放射型接地体，在居民区和水田中敷设成闭合环形。在岩石地区采用降阻剂。接地装置用￠10园钢敷设,接地体埋设深度在耕地为0.8m,非耕地为0.6m。接地装置见图:JD-0420杆塔接地装置在雷雨季节干燥时,不带避雷线的工频接地电阻,不宜超过下表所列数值:土壤电阻率(Ω.m)100及以下100-500500-10001000-20002000以上工频接地电阻(Ω)10152025304.5绝缘子串和金具4.5.1绝缘子串组合型式:悬垂串：LXY1-70单串8片LXY1-70双串8片（大档距）107 107耐张串：LXY1-70单串9片LXY1-70双串9片（大档距）跳线串：LXY1-70单串8片4.5.2金具：本工程导线、地线连接的主要金具均采用国家标准电力金具;主要金具见下表:线型线夹导线地线LGJ-185/25GJX-35悬垂线夹CGU-4（XGU-4）CGU-2(XGU-2)耐张线夹NY-185/25NX-1接续金具JYD-185/25JY-35G防振金具FD-4FG-354.5.3金具及绝缘子机械强度的安全系数不小于:金具:最大使用荷载情况:2.5断线、断联情况:1.5绝缘子:最大使用荷载情况:2.7断线情况:1.8断联情况:1.54.6导线换位按《110-500kV架空送电线路设计技术规程》(DL/T5092-1999)10.0.4规定，长度超过100km的线路均应换位；本线路长46km，不必进行换位。4.7导线对地距离及交叉跨越要求按《110-500kV架空送电线路设计技术规程》(DL/T5092-1999)16.0.2规定，,导线对地面及建筑物的距离,在最大弧垂和最大风偏时,不小于:107 107数跨值越类别距离居民区非居民区交通困难地区步行可到达的山坡步行不能到达的山坡、岩石果树及经济作物建筑物垂直距离(m)7.06.05.05.03.03.05.0水平距离(m)5.03.04.02.0(不在规划范围内)线路与其它设施交叉的要求:项目数值类别标准轨铁路轨顶高速公路公路电力线路弱电线路垂直距离(m)7.58.07.03.03.0水平距离(m)3030开阔地区：1.交叉8m2.平行最高塔高拥挤地区：5m开阔地区：最高塔高拥挤地区：5m开阔地区：最高塔高拥挤地区：4m注：最小水平距离指至路基边缘。5.杆塔和基础5.1杆塔及基础规划所执行的规程、规范、技术规定及有关文件《110kV～500kV架空输电线路设计技术规定》（Q/CSG11502—2008）；《架空送电线路杆塔结构设计技术规定》（DL/T5154—2002）；《钢结构设计规范》（GB50017—2003）；《送电线路铁塔制图和构造规定》（DLGJ136-1997）；《送电线路基础设计技术规定》（DL/T5219-2005）；《建筑地基基础设计规范》（GB50007—2002）；《混凝土结构设计规范》（GB50010—2002）；其他有关规程、规范、技术规定和参考资料。5.2杆塔本工程除线路两端已建成的双回路外全线单回路架设，导线采用LGJ－185/25型号，通过对比云南省内已投入运行的110kV及以上送电线路工程中所选用的塔型，结合工程特点，杆塔全部107 107采用自立式铁塔。铁塔全部采用螺栓连接，现场分件组装。自立式直线塔采用“ZMT2A、ZMT3A”型和“ZM”型猫头塔。“ZMT”系列塔既能满足线间距离要求，又能减小线路通道宽度，而且钢材指标较小，从而降低了工程造价，两种型式的塔型在本工程中已作了加强（主材改为Q345并增大一级，辅助材已加大），是110kV线路常用的直线塔型。自立式耐张转角塔及终端塔采用有成熟运行经验的干字型铁塔。该系列塔具有刚度大、强度高、承受荷载大、占用线路走廊窄、施工、运行维护方便等优点。全线共计使用铁塔140基，其中直线塔105基，占75％，承力塔25基，占25％。所有自立式铁塔的导线呈三角形排列。各种塔型的具体型式、呼称高、耗钢量等详见《杆塔型式一览图》（图号：SG-XC-A01-07）或见附表一。由于采用高塔跨树，适当估列了部分高塔。自立式铁塔均需进行防盗处理，自塔脚底部向上9.0m范围内所用连接螺栓采用防盗螺栓。5.3基础5.3.1概述线路所经地段属中低山丘陵和少部分高山地区，相对高差较小，河流侵蚀切割地貌，不良地质现象不发育。沿线地层主要为千枚岩、石灰岩、砂岩坡残积地层，粘土覆盖层3～5m。路径经过地区地震动峰值加速度为0.20g，对应地震烈度为Ⅷ度，根据规程要求，不考虑地震影响。5.3.2基础型式自立式铁塔基础采用现场浇制的C20钢筋混凝土立柱式基础。“L”型为抗拔基础，“Y”型为承压基础。塔脚保护帽为C10级。107 107在施工图设计阶段，将根据塔位实际情况考虑使用高立柱式基础，这样可以减少施工基面的开挖，保护生态环境免遭破坏，有利于塔位的稳定。上述基础型式在我省的输电线路中已经使用多年，运行情况良好。本工程所使用基础的具体类型、数量、耗钢量等详见《基础型式一览图》（图号为：SG-XC-A01-08）或见附表二。5．4材料及防腐本工程所用钢材为Q235钢和Q345钢，螺栓M16及以下为4.8级M18及以上为6.8级。其质量应符合国家现行有关标准的规定。所有的铁塔及铁附件必须热浸镀锌防腐，并要求达到国家有关规定的质量标准。附表一直线塔：105基杆塔型式ZMT2AZMT3AZM2呼称高(m)213021302130数量(基)3222281553承力塔：35基杆塔型式J1J2J3呼称高(m)181818数量(基)81512附表二基础数量估计表基础类型现浇L型基础基础型号L1220IL1420IL1620IL1622IL1824IL2228IL2630IL2830IL3032I数量(个)16848112207232301410小计(个)506基础类型现浇Y型基础基础型号Y2218IY2418Y2818I数量(个)30618小计(个)546.对电信线路的影响及防护107 1076.1概况由于本线路避开了主干公路，沿线无重要的通信线，仅在双江县侧有双江县电信局沙河至那晒的乡村三级农话线与本工程平行接近。该通信线杆路上有三对明线和一根光缆。主要通道为光缆，明线为巡房线。送电线路为对称三相中性点直接接地系统，其单相接地短路电流曲线系根据《可研报告》中提供的电力系统5～10年发展制定的阻抗图进行计算绘制而得。大地导电率系根据沿线的地层构造取值。σ＝3×10-3s/m计算用的分段图系根据1：5万军用图现场调绘的。6.2计算依据根据国家和原电力工业部颁布的下列标准进行计算。1、送电线路对电信线路危险影响设计规定DL5033-942、送电线路对电信线路干扰影响设计规定DL/T5063-19963、电信线路遭受强电线路危险影响的容许值GB6830-866.3计算结果及保护措施根据计算得知，通信线路无论按两端绝缘或两端接地其结果：两端绝缘时：最大纵电动势461V，对地电压：283V；两端接地时：对地电压183V以上均小于国标允许值。可知，对通信的影响小于规定值，无需签订协议和列费。7.OPGW部分说明7.1总论7.1.1设计依据按云南电网公司云电计[2005]425号文《关于下达110kV双江二期送变电工程设计任务书的通知》进行设计。107 107设计过程遵守《电力系统光缆通信工程初步设计内容深度规定》（DLGJ152-2000）规定。7.1.2设计范围为了满足110kV双江变Ⅱ期输变电工程通信及远动的需要，需在110kV双江变～110kV耿马变的110kV送电线路上架设一条OPGW架空地线复合光缆，光缆芯数为12芯；各个变电所龙门架至变电所内部通信机房采用无金属阻燃型光缆与OPGW相连，最后接至光纤终端盒，其路由框图如下：110kV双江变机房无金属阻燃型光缆　双江变110kV的龙门架OPGW光纤复合架空地线　　110kV耿马变龙门架　　无金属阻燃型光缆　　耿马变内通信机房，110kV双江～耿马线路径全长46km。本设计包括OPGW架空复合光缆的本体设计和塔头超载的修改设计。7.1.3设计原则OPGW光纤复合架空地线，是用于高压输电系统通信线路的新型结构的地线，具有普通架空地线和通信光缆的双重功能，所以其既要满足光纤通信的技术要求，也要满足作为地线所必备的一切特性要求，包括机械强度，电气性能等。同时要求OPGW与另外一根普通地线在弧垂特性、分流性能等方面必须相互匹配。选择光纤时主要要注意以下几点：（1）OPGW外径、重量和机械特性与另一根地线相近；同时OPGW需较另一根地线有更高的机械强度，使OPGW伸长时光纤受力最小。（2）在各类工况下OPGW与另一根地线有较为相近的弧垂特性。（3）注意所选OPGW的张力、水平荷载与杆塔的塔头允许的拉力、水平荷载相匹配。（4）OPGW的外绞结构还需满足电气性能要107 107求，短路电流容量须符合设计要求，即外绞结构要有合适的铝钢比，并具备较高的耐雷水平。（5）配盘原则：尽量少开断，但在以下两种情况下必须开断①：线路转角过大，导致OPGW的弯曲半径超过允许值时。②：线路自然条件差，交通不便时，为方便制造、运输及施工，OPGW的生产盘长一般不超过6000m，开断后的光纤需用专用的接续盒在塔上连接。7.1.4承挂OPGW输电线路概况1.4.1线路名称：110kV双江～耿马送电线路；1.4.2线路长度：46km；1.4.3：线路导线型号:LGJ-185/25钢芯铝绞线；地线型号:GJX-35稀土锌铝合金镀层钢绞线；1.4.4:杆塔型号及数量：全线共用杆塔140基,其中自立式直线铁塔105基,自立式耐张、转角、终端铁塔35基。杆塔型式及数量见下表：直线塔：105基杆塔型式ZMT2AZMT3AZM2呼称高(m)213021302130数量(基)3222281553承力塔：35基杆塔型式J1J2J3呼称高(m)181818数量(基)815127.2机电部分7.2.1设计气象条件本工程的设计气象条件为云南省Ⅰ气象区，OPGW的设计气象条件与此相一致，具体参数如下：107 107数项目值计算情况温度(℃)风速(m/s)冰厚(mm)最低气温-50-最大风速1025（30）-外电过电压1510-内过电压1515-正常覆冰-5105（10）安装情况010-冰的比重0.97.2.2OPGW光缆型号选择7.2.2.1电力系统单相接地短路电流本工程根据电力系统5～10规划，计算双江110kV母线单相接地短路电流为8.2kA。初选光缆OPGW-C-12B1-40(48,15)型，与地线GJX-35配合进行分流系数计算。7.2.2.2OPGW与地线电流分配系数计算为了保证OPGW的安全运行，OPGW的设计还要求另一根地线有较强的分流能力，在电力系统单相接地短路及雷击事故时，能有效地分流。OPGW与另一根地线的电流分配可近似按下列公式计算：Iopgw/Id＝（Zd-Zk）/（Zopgw-Zk）式中Iopgw－OPGW中的电流比值；Id－地线中电流的比值；Zd－地线的自阻抗（Ω/km）；107 107Zopgw－OPGW的阻抗（Ω/km）；Zk－两平行地线（OPGW与另一根地线）间的互感阻抗（Ω/km）；根据本工程初选的OPGW-C-12B1-40（48，15），与地线GJX-35计算得：OPGW中的电流占69%钢绞线中的电流占31%7.2.2.3OPGW与地线单相接地短路电流的分配在一般计算中，常把母线短路电流视作终端塔上第一档地线的短路电流。实际上在终端塔的第一档线路地线中，仍有少部分电流流经大地回到变压器的中性点。根据清华大学软件计算的成果，流经第一档地线的电流仅占短路电流的70％（线路长度为25km时），如果将线路视为无限长时，流经第一档地线的短路电流将占绝大部分。线路长度从0-200km时，流经第一档地线的短路电流在70～90％之间。我们在计算中，为了留有足够的余地，建议取流经第一档地线的短路电流占短路电流的95％。即有5％的短路电流经大地回到变压器的中性点。本工程T接点最大单相接地短路电流为8.2107 107kA，有5％的短路电流经大地回到变压器的中性点，则地线及OPGW中流过的电流为8.2x0.95＝7.79kA。根据分配系数可得：流过OPGW的电流＝7.79x0.69=5.375kA流过地线中的电流＝7.79x0.31=2.415kA7.2.2.4OPGW的短路容量：《电力系统光纤通信工程设计技术规定》（讨论稿）中规定：对于高可靠线路取0.26～0.3秒；一般线路取0.5秒。广东电网公司《光纤复合架空地线设计深度和技术规定》中建议：500kV线路取0.25秒；220kV及以下线路取0.3秒。本工程取0.3秒。则短路容量：　5.3752x0.3＝8.667kA2S在具体选择中，考虑到系统的发展和不可预计的因素，计算误差等，OPGW短路容量要留有足够的裕度。本工程OPGW的短路容量拟选15kA2S。7.2.2.5地线的热稳定校验根据DL/T621－1997《交流电气装置的接地》P.21的公式热稳定要求的截面＝（2415/70）x√0.3＝18.98mm2本工程根据导地线配合的要求，选用GJX-35镀锌钢绞线完全满足地线热稳定的要求。7.2.2.6OPGW选择结果107 107型号：OPGW-C-12B1-40(48,15)符合要求。7.2.2.7OPGW光缆型号及特性本工程光缆需要招标选定，初定型号OPGW-C-12B1-40（48，15）需满足的技术参数要求见下表：序号技术参数单位OPGW-C-12B1-40（48，15）1光纤芯数芯122中心主件材料不锈钢管光单元2钢铝截面总和mm2≤383OPGW外径mm≤84计算重量kg/km≤3205极限抗拉强度kN≥486光缆弹性系数kN/mm2≥1407光缆热膨胀系数1/℃≤13.3×10-6820OC直流电阻Ω/km＜1.19允许短路电流容量（0.3s，20℃－200℃）kA2.s≥1510外层绞向右向11最大允许安装力kN≥19.212储运温度℃-40～+6013最小弯曲半径mm25014OPGW供货长度m6000光缆的光学特性要求：工作波长：1310nm，1550nm光纤类型：单模芯数：12芯（8芯G.652，4芯G.655）损耗：≤0.34dB/km(1310nm)，≤0.22dB/km(1550nm)模场直径：9.3±0.5μm(G.652参数)，9.2-10.0μm(G.655参数)允许色散：在1285～1330nm波长范围内色散不大于3.5ps/km·nm，在1550nm波长范围内色散2.0－6.0ps/km·nm107 107包层直径：125±1μm模场同心度偏差：≤0.8μm（G.652）,≤0.5μm（G.655）包层不圆度：≤1.0％7.2.3无金属阻燃型光缆无金属阻燃型光缆用于龙门架连接盒至110kV双江变及110kV耿马变内通信机房，芯数为12芯，型号为GYFSTZY－8B1+4B2，其主要技术参数如下：序号技术参数单位技术指标1光缆外径mm≤8.02光缆芯数芯12芯3光纤单元类型层绞松套结构形式4光缆结构形式防鼠阻燃型PVC全非金属5光纤损耗Db/km波长1310nm≤0.35波长1550nm≤0.216抗拉强度N15007抗侧压力N10008使用环境温度℃－25～＋809最小曲率半径光缆外径的10倍（静态）光缆外径的20倍（动态）10光缆寿命光缆设计寿命为30年在恶劣环境下大于20年11光缆敷设方式可用于管道、直埋敷设或电缆沟内12标称重量kg/km2407.2.4光缆专用金具（1）光缆接续盒：107 107安装于线路铁塔上，有二个端口，即1进1出，用于OPGW光缆之间的连接。（1）龙门架终端接续盒：安装于龙门架上，用于OPGW与无金属光缆之间的连接。（2）机房终端盒：安装于通信机房内，用于无金属阻燃型入户光缆与尾纤的连接。（3）耐张金具：耐张金具串用于将OPGW悬挂在承力塔上，连接方式分直通型和接头型，直通型用于转角较小的承力塔上，接头型用于接续塔上。（4）悬垂金具：悬垂金具串用于将OPGW悬挂在直线塔地线支架上。（5）防振锤：用于抑制光缆的微风振动，防止OPGW因微风振动而导致金属疲劳进而发生断股甚至断缆现象。（6）接地线及引下线夹：耐张线夹，悬垂线夹均配置软性接地线以可靠接地；引下线夹分塔用和杆用两种，塔用引下夹具用于将OPGW固定接续塔的塔材上，每隔2m左右装一付。杆用引下线夹用于龙门架上OPGW和无金属阻燃光缆的固定。7.3设备材料估算表由于110kV双江～耿马线路还处于初步设计阶段，所以本工程OPGW分盘根据线路初设情况暂按14盘考虑。序号材料名称和信号单位总数量备注107 1071光纤复合架空地线OPGW-C-12B1-40（48，15）km49.0已经计入接头及引下线的长度2OPGW光缆用单悬垂线夹付95含接地引线3OPGW光缆用双悬垂线夹付10含接地引线4OPGW光缆用静端（耐张）金具付28直通型耐张金具串，含接地线5OPGW光缆用静端（耐张）金具付42接头型耐张金具串，含接地线6OPGW光缆用静端（耐张）金具付2龙门架终端金具串，含接地线7OPGW光缆用防振金具付5608护线条付2809OPGW光缆用接地引下夹具付140铁塔用10余缆架付14铁塔用11不锈钢抱箍付20龙门架12OPGW光缆用中间接续盒（一进一出）个1413OPGW光缆用终端接头盒个2两侧变电所用14无金属阻燃型入户光缆GYFSTZY－8B1+4B2km0.5双江变、耿马变各250m15光端机房终端盒付212芯16尾纤付24其中8芯G655、16芯G6528.节能与环境保护8.1节能与环保要求和依据107 107国家发改委发改投资（2006）2787号文要求，输变电项目在可行性研究阶段进行节能的设计和评估。全国人大会上，也提出了积极推进“节能降耗和环境保护”的要求。本工程设计主要遵循如下原则：贯彻“安全可靠、先进适用、经济合理、资源节约、环境友好、符合国情”的电力建设方针。在保证安全可靠的前提下，采用成熟的先进技术，减少工程量，降低工程造价。8.2送电线路在设计中的节能降耗措施8.2.1路径优选，确保技术合理、经济最优是最大的节能措施。设计选线中，应深入实际、调查研究，注意尽量缩短线路长度，节约土地资源，保护生态环境。线路路径选择应进行多方案比较，减少对外界的影响，同时取得地方政府和相关部门的原则协议，避免和防止下阶段工作可能出现的变动。缩短线路长度不仅得到减少直接投资的好处，还降低了线路的电能损耗。本工程经室内定线现场踏勘后，进一步修正了路径方案，经现场踏勘后认为是最优的方案。8.2.2按经济电流密度选择导线截面最能节约能损。经济电流密度是根据国家技术经济政策制定的一个标准，它考虑了建设投资与运行维修消费间的最合理关系。按经济电流密度选择输电线路的导线截面，其投资与运行消费间的关系是最合理的，也是最能节约能损的。107 107本工程最终变压器的容量3x65MVA,选择400mm2的钢芯铝绞线是基本符合最大负荷利用小时3000～5000下按经济电流密度选择的截面。8.2.3导线材质的选择对节能有一定的影响本工程线路导线采用高导电率钢芯铝绞线，可以降低线损。同铝包钢绞线和铝合金绞线相比，钢芯铝绞线铝线导电率最高，可以达到同等截面铜导线的61%～63%，线损最小，能源利用率最高。a)目前全铝合金绞线的价格还比较高，约是普通钢芯铝绞线的1.4～1.5倍，与普通钢芯铝绞线相比电气性能基本一样，但导电率仅能达到同等截面铜导线的58%～60%，虽然机械性能方面优越，但其线损较大，是同截面钢芯铝绞线的1.18倍，而且配套金具研制费用高，因此，在一般情况下不考虑全铝合金导线。b）铝包钢芯铝绞线在国外有较长的运行历史，与相同结构的普通钢芯铝绞线相比，抗腐性能好、能耗低。普通钢芯铝绞线的内层铝单丝与镀锌钢丝直接接触，在外界水汽和污染物浸渍下二种具有不同电势的金属之间产生电位腐蚀，加速107 107钢芯的老化。而铝包钢芯铝绞线的钢丝上被铝层包裹而不与铝股接触，避免了电腐蚀，进一步提高了抗腐能力，延长导线使用寿命。但目前铝包钢芯铝绞线价格较高，经济效益较差。一般情况也不考虑采用。8.2.4满足电晕条件是减少电晕损失降低对环境影响的重要措施。当导线表面的电场强度达到一定数值时，导线周围的空气发生游离，产生自激放电，这就是电晕。电晕一方面造成电能损失，另一方面对周围环境、无线电产生了干扰影响。在高海拔地区电晕的影响更为严重。我国武汉高压研究所曾做了这方面的研究。在控制年平均电晕损失不大于线路电阻损失的20％，场强不大于临界场强的85％下，可不必验算电晕的导线最小直径。满足这个条件的导线，可以认为电晕损耗是较小的，不考虑电晕的影响。本工程最高海拔在1500m以下，采用了400mm2导线，完全满足不考虑电晕影响的条件。8.2.5尽量采用节能金具，其节能效果明显。通常线路金具多为铸钢、可锻铸铁等铁磁物质制成。铁磁物质在交变磁场作用下，出现磁滞和涡流现象。磁滞和涡流就是能量的损耗。金具中磁滞和涡流损耗构成了线路损耗的一部分，约占线路能损的0.7～1.3％，但绝对值也是可观的。据我国电力建设研究所试验研究的数据，100km线路每年采用普通铁磁物质金具损耗的电能为：备注107 107电压等级（kV）在额定负荷下电能损耗22020.52万kW.hr/年LGJ-30011013.41万kW.hr/年LGJ/240如果采用节能的铝合金金具，就可避免和大大的减少这部分电能损耗。铝合金金具有如下特点：1）节能：避免了磁滞和涡流损耗；2）机械强度高，安全、可靠；3）重量轻，便于运输、安装、维护；4）防腐性能好，使用寿命长；5）价格高，为普通金具的3～4倍。可见铝合金节能金具优点很多，但价格贵。经计算比较得出，100km的220kV单导线线路，其回收期为3～4年。本工程线路不长，工期较紧，不采用铝合金节能金具。8.3环境保护保护生态环境不遭破坏是我国的基本国策。输电线路建设必须符合国家环境保护、水土保持和生态环境保护的有关法律法规规定的要求。8.3.1电磁环境的影响1）220(110)kV线路，对无线电干扰(频率0.5MH时)的限值不得超过53(46)db;2)距边相导线外20m107 107处，可听噪声的限值，不得超过55db;3）输电线路跨越和接近民房时，离地面1.5m高处场强不得超过4kV/m。4）对无线电台、通信和信号设施，需满足有关规程规定的距离。另外，对导航台、定向台等的距离必须满足。对明线通信线，目前，乡以上的线路大多数已改为光缆，不考虑电力线的影响。8.3.2区域环境影响1）提高输送容量，缩小线路走廊通道对节能与环保有较好的效益送电线路大容量、小通道输送对生态环境最有好处。在制定送电方案规划时，宜多推荐多回路共塔、分裂导线和紧凑型线路。V形绝缘子串可以缩小塔头尺寸、缩小线间距离和线路通道宽度。在设计塔型时，中相宜考虑采用V形绝缘子串。三相V形串特别适合密度大的林区，500kV大昆线得到了证明。多回路共塔的线路，要注意提高供电的可靠性。铁塔设计成零保护角，绝缘设计上要采用平衡高绝缘。以降低多回路的同时跳闸率。107 107分裂导线线路能提高输送容量，减小电晕损失和电晕对环节的影响。导线采用适当的相分裂间距。分裂导线运行中的鞭击、翻转、粘连和次档距振荡等问题与分裂间距和安装间隔棒有关。水平分裂需要安装间隔棒，且按不等距安装为宜。间隔棒应选用性能优良的阻尼型间隔棒。垂直分裂一般不安装间隔棒，但在大档距、风口处也要考虑安装，必要时还可增加分裂间距，以避免导线在负荷较大时出现粘连。2）塔基开挖尽量减小对生态的破坏。不开施工基面，铁塔尽量按长短腿设计，基础选用高低基础。3）施工道路原则上不专门修建。但施工中的便道，要尽量减小对森林、绿化和农作物的损坏。4）塔位处的挡墙、护坡和排水沟有利于防止水土流失和保护塔基的稳定。但在工程中的挡墙、护坡要视具体情况而定，不宜过多修筑。5）文明施工是保护生态环境的重要环节。施工人员进入现场进行文明施工的教育和控制是非常必要的。从通道砍伐、土石方开挖、余土处理、基坑回填、组塔、放线、现场清理等环节中都要贯彻文明施工的要求。8.3.3森林保护107 107送电线路经过林区采用高塔跨树实践已证明是经济的，且可减小运行通道。更重要的是少坎树保护了森林资源，保护了生态环境。其社会效益是无法估量的。高塔跨树还要掌握具体情况具体分析。对于原始森林在25m以上的、山顶上塔位处的、或风口处不宜使用过高塔的地方，要具体分析，酌情处理。一般自然生长高度在20m以下，成片的人工林，适宜采用高塔跨树设计。9、架空输电线路抗灾能力分析1、前言架空输电线路担负着能源输送的重任，由于架空输电线路工作在大自然界，它受气候、地质、地震和各种外力破坏的影响很大。为了安全可靠将电能送往目的地，在输电线路工程的建设中必须研究自然灾害和外力破坏对输电线路的影响，并提出相应的防护措施，以确保电力输送的安全可靠。2、电线覆冰电线覆冰是一种分布相当广泛的自然现象。它对电网的安全运行威胁很大。这个问题也是世界重冰国家普遍关心和急待解决的难题之一。通常在设计中，如果对现场未调查清楚，冰区选择不当，就可能在冬季覆冰时发生电线覆冰超载断股断线、导地线碰线短路烧伤、杆塔变形和倒塔。输电线路在设计前，必须认真调查冰凌情况，正确选择覆冰气象条件是线路能否抵抗覆冰灾害的基本保证。应根据沿线已有输电线路、通信线的设计、运行情况和民间访问，合理确定设计冰厚和划分冰区。重视微地形、微气象对覆冰增大的影响，并采取局部加强的措施。107 107严重覆冰出现的重现期规程规定220kV及以下线路按30年一遇考虑。综合治理覆冰对输电线路的影响和破坏，关键是准确掌握线路经过地区的气象资料，因地制宜地采取“避、抗、融、改、防”五项技术措施。避就是尽量避开严重覆冰地段。抗就是加强导地线和杆塔，使之能承担重冰的荷载。融就是用电能产生的热量，使覆冰融化。改就是对运行中的重冰线路事故段进行技术改造。防就是采用不覆冰导线、防冰涂料和防雪球等防止电线结冰。我省工程设计中，“避”和“抗”均有采用，能避就避，避不了就抗。“改”则是我省40多年来对已运行的重冰线路事故段的成功的对策。“融”在我省昭通地区已起步，并取得初步成果。“防”目前，尚在研究中。本工程地处我省中部，海拔在2300m以下，属低山丘陵地区。经查阅有关资料及现场调查，采用10mm覆冰是可靠的。1、风风是空气的流动。它对电网的安全运行有很大的威胁，特别是沿海地区。风可使电线产生震动和舞动，导致电线断股破坏和使线路发生闪络，严重时倒塔。风对输电线路设计的首要问题是基本最大风速及其重现期的取值。对220kV及以下等级线路，规程已有明确规定为30年一遇。基本最大风速值需搜集沿线气象台站历年记录资料，经数理统计后提出。工程设计中应根据沿线已有输电线路、通信线的设计、运行情况（大风事故）和民间访问（风灾）及沿线气象台站的统计分析资料来确定工程的设计基本风速。微地形、微气象对风速、风向的影响尤为重要。在现场调查中应予重视，并局部给予加强。结合本工程的情况，沿线两个气象站多年记录数值经数理统计后，30年一遇的基本最大风速26.8m/s,推荐采用30m/s是可靠的。再从沿线已有输电线路的设计最大风速采用30m/s,多年未发生过大风引起的事故。107 1071、雷电雷电产生于强烈的雷雨云。当雷云聚集达到高电位时，雷电先导向地面发展，产生对地物放电。雷电对电网的危害有电磁、热力和机械等三方面。当输电线路附近发生雷击时，线路上可以产生很高的感应电压，导致绝缘闪络。雷电流通过导体时，产生巨大的热量，损坏设备。雷电流能劈倒杆塔造成事故。雷电流在入地周围产生跨步电压，威胁人身安全。山区输电线路在选线时要注意避让易遭雷击地带。如盆坝的边缘、山脉的分水岭、岩石的分界处、断层、矿脉地带等。输电线路设计中要采取必要的防雷措施。如架设架空地线、设计零或负的保护角、双回路采用平衡高绝缘、降低杆塔接地电阻、在常遭雷击线路段架设耦合地线、在易击点安装线路避雷器、变电所内配合使用重合闸等，来减少输电线路的雷击跳闸率。2、洪水输电线路处于平原沼泽区、湖泊、河岸边、水库回水淹没区等地的杆塔要考虑洪水的淹没对杆塔稳定的影响。线路勘察设计中要搜集洪水的重现期、洪灾发生时的资料。洪灾可能导致倒塔事故。设计中，在了解情况的基础上，以避让为原则，基础加固（如桩基、大板基础、重力式基础）为后备措施。3、地质灾害山区或沼泽地带的输电线路，当通过不良地质地段时，可能会导致杆塔的沉陷、滑动或倾倒，造成线路的严重事故。各种不良物理地质现象诸如滑坡、泥石流、冲沟、岩石重力崩塌、岩溶、沼泽等在输电线路勘察中应予认真调查，提出可靠的地质资料。对软土塔位，应进行地基处理。在路径选择时原则上应予避让不良地质地段。4、地震灾害107 107地震是构造运动或其他原因引起的地壳岩层的震动。震级大的地震对输电线路有较大的破坏性。在线路设计规程中规定：1）高杆塔及特殊重要的杆塔基础，当位于地震烈度七度及以上的地区，且场地为饱和砂土和饱和粉土时；2）220kV及以上的耐张型转角塔的基础，当位于地震烈度八度及以上的地区时，均应考虑地基液化的可能性，并采取必要的稳定地基或基础的抗震措施。1、外力破坏1）车辆碰撞：输电线路处于拥挤地段街道、非等级公路边和田边地角的杆塔，有受交通车辆、耕作机械撞击而发生变形或倾倒造成事故的危险。在线路定位时应尽量避开这些位置。在无法避让时，要采取防撞措施，如设置坚固的保坎或护桩等。2）与炸药库接近：炸药库在非常情况下会给输电线路带来毁灭性的破坏。在踏勘选线中，线路距炸药库的距离应满足国家标准《爆破安全规程》的要求。在确定安全距离时要查明炸药库的位置、地面库还是地下库、堆放量、地质情况等。安全距离见附图。（地震波与冲击波的安全距离均应满足）3）与采石场接近：采石场爆破时的飞散物会使输电线路造成破坏，如导线断股、断线、塔材受损等。输电线路通过采石场附近时，必须保持足够的安全距离。线路在踏勘中，必须调查采石场的位置、规模、所属单位、每次最大用药量、乱石飞散的最远距离、采石及开发方向等。选线时应予避让，必要时搬迁采石场。线路距采石场的安全距离，参照国家标准《爆破安全规程》不得小于200-300m。10.劳动安全10.1本工程符合国家规定的有关放火、防暴、防尘及劳动安全等的要求。107 10710.2高杆塔宜采用高空作业工作人员的防坠安全保护措施。本工程在概算中列此项费用。10.3送电线路建成通电后，对平行和交叉的电力线和通信线等产生的感应电压，在维修这些线路时，应采取安全措施。10.4送电线路施工时，会受到邻近送电线路的影响，产生危及人身安全的高电压，要制定安全措施，确保安全生产。11.辅助设施辅助施设包括附属建筑、线路维护通信设备、交通工具及备品备件的购置费,按照预规规定列入概算中。END一、《设备材料估算表》内容提要1.说明1.1线路全长：46km单回路（线路两端各利用三基双回路塔进入变电所）1.2设计气象条件：　C＝5mm　V＝25（30）m/s1.3全线地形、森林及污区划分地形：平丘20％,一般山地70％，高山10％森林：较密森林6km;灌丛及稀疏森林14km污区：全线I级污区1.4导线及地线：导线：LGJ-185/25钢芯铝绞线地线：一根：GJX-35锌-5%铝-稀土合金镀层钢绞线107 107另一根：12芯OPGW1.5绝缘子：采用LXY1-70钢化玻璃绝缘子,悬垂串：8片,耐张串：9片1.6金具:采用国标金具。1.7接地：全线杆塔均接地，用φ８圆钢水平敷设。岩石地区加降阻剂。1.8杆塔：本工程全线自立式铁塔，估列杆塔140基。其中：直线塔105基,占70%,耐张转角塔35,占25%。杆塔型式及数量见下表：直线塔：105基杆塔型式ZMT2AZMT3AZM2呼称高(m)213021302130数量(基)3222281553承力塔：35基杆塔型式J1J2J3呼称高(m)181818数量(基)815121.9基础：铁塔用现浇立柱式基础，数量如下：基础数量估计表基础类型现浇L型基础基础型号L1220IL1420IL1620IL1622IL1824IL2228IL2630IL2830IL3032I数量(个)16848112207232301410小计(个)506基础类型现浇Y型基础基础型号Y2218IY2418Y2818I数量(个)30618小计(个)541.10导地线物理参数表:型号LGJ-185/25GJX-35标称截面(mm2)铝股187.04钢芯24.2537.15综合211.2937.15计算外径(mm)18.97.8股数×每股直径(mm)铝股24×3.15钢芯7×2.107×2.6107 107单位重量(kg/km)706.1318.2直流电阻(20℃Ω/km)0.1542拉断力(N)59420瞬时破坏应力(10Mpa)27.23120温度线膨胀系数(1/℃)0.00001960.0000115弹性系数(10Mpa)740018500制造长度不小于(m)200030001.11绝缘子机电性能表:型号高度mm盘径mm爬距mm连接型式标记50％冲击闪络电压kV工频干闪kV工频湿闪kV工频击穿kV机械破坏负荷kN重量kgLXY1-701462553201610040130703.781.12本工程的OPGW需满足的技术参数要求见下表：序号技术参数单位OPGW-12B1-351光纤芯数芯122中心主件材料不锈钢管光单元2钢铝截面总和mm2≤383OPGW外径mm≤84计算重量kg/km≤3205极限抗拉强度kN≥486光缆弹性系数kN/mm2≥1407光缆热膨胀系数1/℃≤13.3×10-6820OC直流电阻Ω/km＜1.19允许短路电流容量（0.3s，20℃－200℃）kA2.s≥1510外层绞向右向11最大允许安装力kN≥19.212储运温度℃-40～+6013最小弯曲半径mm25014OPGW供货长度m6000无金属阻燃型光缆用于龙门架连接盒至110kV双江变及110kV耿马变内通信机房，芯数为12芯，型号为GYFSTZY－8B1+4B2，107 107其主要技术参数如下：序号技术参数单位技术指标1光缆外径mm≤8.02光缆芯数芯12芯3光纤单元类型层绞松套结构形式4光缆结构形式防鼠阻燃型PVC全非金属5光纤损耗Db/km波长1310nm≤0.35波长1550nm≤0.216抗拉强度N15007抗侧压力N10008使用环境温度℃－25～＋809最小曲率半径光缆外径的10倍（静态）光缆外径的20倍（动态）10光缆寿命光缆设计寿命为30年在恶劣环境下大于20年11光缆敷设方式可用于管道、直埋敷设或电缆沟内12标称重量kg/km2402.电气材料表1.结构材料表2.OPGW及金具材料表107 107一、《施工组织设计大纲》内容提要1.1工程概况1.1.1电压等级：1.1.2起迄点：1.1.3线路长度及承包范围：1.1.4地形地貌：1.1.5地质情况：1.1.6森林情况：1.1.7设计气象条件：1.1.8导线及地线：1.1.9绝缘子及绝缘子串：1.1.10金具：1.1.11杆塔：107 1071.1.12基础：1.1.13接地：1.1.14交叉跨越：1.1.15全线材料消耗：1.1.15.1导线1.1.15.2地线1.1.15.3绝缘子1.1.15.4金具1.1.15.5杆塔钢材1.1.15.6基础钢材1.1.15.7基础混凝土1.1.15.8接地钢材1.1.15.9降阻剂2.施工现场组织机构2.1组织机构关系图2.2工程主要负责人简介3.施工现场平面布置图3.1施工现场平面布置图要求内容全面，充分利用现场条件，合理布置施工队、材料站、指挥部等。图采用A3纸。图面要求线条清晰、标志明确。4.施工方案4.1施工准备简要叙述施工技术资料、材料、通讯、施工场地的准备，施工机械、以及生活设施等的准备情况，主要施工机械设备表。4.2施工工序总体安排4.3主要工序的施工方法4.4工程成本的控制措施，为控制成本，提高效益，拟采取的措施。5.工期及施工进度计划107 1075.1工期规划及要求用横道图反映主要施工过程的计划进度。5.2施工进度计划网络图施工网络图应明确过程开工、竣工日期，工程施工的关键路线，并针对关键工序，提出确保工期拟采取的措施。5.3主要工序安装进度保证及材料供应计划1.质量目标、质量保证体系及技术组织措施6.1质量目标用单位工程和分项工程合格率、优良品率表示，欲达到的工程质量等级。6.2质量管理组织机构及主要职责用框图表示质量管理组织机构，并简要叙述各质量管理部门的主要职责。。6.3质量管理的措施简要叙述质量管理的措施和关键工序的质量控制。6.4质量管理及检验的标准执行的主要质量标准、规范。6.5质量保证技术措施针对本工程的特点，分析质量薄弱环节，拟将采取的技术措施。2.安全目标、安全保证体系及技术组织措施7.1安全管理目标7.2安全管理组织机构及主要职责。用框图表示安全管理职责机构，并简要叙述各安全管理部门即人员的主要职责。7.3安全管理制度即办法7.4安全组织技术措施针对本工程特点，分析安全薄弱环节，拟将采取的技术措施。7.5重要施工方案和特殊施工工序的安全过程控制。107 1071.工程分包的管理8.1工程分包的原因及范围8.2分包商选择条件8.3分包工程管理、质量管理、工期管理、安全管理等。2.环境保护及文明施工9.1环境保护分析因施工可能引起的环境保护方面的问题。特别是通过林区、护区段的施工，应有严格的施工管理措施。9.2加强施工管理、严格保护环境提出环境保护的目标及采取的具体措施。9.3文明施工的目标、组织机构和实施方案。9.4文明施工考核、管理办法。3.计划、统计及信息管理10.1计划、统计报表的编制与传递10.2信息管理提出信息管理的目标及将采取的措施。END107 107第四篇　施工图设计内容深度　目录一、施工图设计卷册总目录二、《总说明书》内容提要三、《总说明书》编写深度参考资料四、《材料汇总表》内容提要五、《通信保护说明书》内容提要六、《OPGW通信工程说明书》内容提要七、《OPGW通信工程设计说明书》编写深度参考107 107一、施工图设计卷册总目录第一卷总说明书、设备材料汇总表及附图、第一册总说明书及附图1.总说明书2.线路路径图3.变电所A出线平面图4.变电所B进线平面图5.杆塔型式一览图6.基础型式一览图7.全线相序示意图8.　线路走廊拥挤地段平面图（必要时）第二册设备材料汇总表第二卷路径平断面定位图及杆塔明细表第一册线路纵断面图107 107第二册杆塔明细表第三册交叉跨越分图（必要时）第三卷机电施工图第一册导线、地线安装表第二册绝缘子金具串组装图第三册防雷保护与接地装置图第四卷杆塔施工图第一册直线塔结构图第二册耐张塔结构图第三册转角塔结构图第四册终端塔结构图第五册水泥杆结构图第六册承力塔挂板倾角表第五卷基础施工图第一册底盘、拉线盘加工图第二册基础及底脚螺栓施工图第三册基础结构图第四册挡墙、护坡及排水沟施工图第六卷通信保护施工图第一册通信保护施工图说明书第二册通信保护施工图第七卷大跨越施工图（必要时）第一册第二册第八卷OPGW通信工程部分第一册OPGW施工图设计说明书及杆位明细表第二册OPGW金具组装图及安装表107 107第九卷预算书第一册预算书二、《总说明书》内容提要1设计依据及范围2主要技术经济指标3对初步设计审查意见的执行情况4线路路径及两端进出线说明5设计气象条件6导线和地线7绝缘配合及金具8防雷与接地9杆塔与基础10杆塔位排列说明11架线施工注意事项及简要说明12杆塔及基础施工要求及简要说明107 107附件:1.初步设计审查纪要2.路径协议批复文件3.主管部门重要指示、签定的其他协议文件三、《总说明书》编写深度参考1设计依据及范围1.1设计依据（1）初步设计审查意见（2）本工程初步设计文件1.2设计范围2.主要技术经济指标2.1线路概况1)起迄点2)电压等级3)回路数4)线路长度5)曲折系数6)中性点接地方式107 1077)地形分布8)设计气象条件9)导、地线型号10)污区划分11)绝缘子12)杆塔13）基础2.2主要材料用量№名称规格总数量单位单重单位1导线2地线3绝缘子4杆塔耗钢量5基础耗钢量6混凝土7金具8接地钢材2.3经济指标1)线路总投资：万元2)线路综合单位投资：万元/千米3)线路本体投资：万元4)线路本体单位投资：万元/千米3.对初步设计审查意见执行情况1)2)3)4)4.线路路径及两端进出线说明4.1线路两端的说明4.1.1.变电所A出线情况及相序4.1.2变电所B进线情况及相序107 1074.2线路路径线路经过地名、线路全长、曲折系数。沿线地形及海拔高程。线路沿线地质概况。沿线矿藏。污区分布。沿线无线电台和军用设施。弱电流线的情况。线路所经地区地震基本烈度。沿线交通条件、小运半径。全线经过耕地情况。森林覆盖情况，树种，胸径,高度，分布长度。交叉跨越类型、次数。采石场。5.设计气象条件5.1气象条件表5.2气象区分界点及长度6.导线和地线6.1导线和地线型号6.2导线和地线的物理参数、安全系数及最大使用应力、初伸长处理方法6.3导线和地线的防振措施6.4导线换位7绝缘配合及金具7.1污区划分及要求的泄漏比距7.2绝缘子串片数绝缘子型号，悬垂、耐张及跳线绝缘子串片数。绝缘子机电特性表107 107型号高度mm盘径mm爬距mm连接型式标记50％冲击闪络电压kV工频干闪kV工频湿闪kV工频击穿kV机械破坏负荷kN重量kg绝缘子的强度安全系数:最大使用荷载情况:2.7断线情况:1.8断联情况:1.5绝缘子尚应满足正常运行情况常年荷载状态下安全系数不小于4.0。7.3空气间隙考虑海拔高程修正后的空气间隙。雷电过电压操作过电压工频电压带电作业带电检修的计算条件:气温15℃，风速10m/s；7.4绝缘子串及金具7.4.1绝缘子串的组合型式悬垂串：单串（一般档距）双串（大档距）耐张串：单串（松弛拉力）双串（正常拉力）跳线串：单串（或双串）7.4.2金具主要金具均采用国家标准电力金具;主要金具见下表:107 107线型金具导线地线悬垂线夹耐张线夹接续金具防振金具金具机械强度的安全系数不小于:最大使用荷载情况:2.5断线、断联情况:1.58.防雷与接地8.1防雷措施，地线根数，地线保护角，雷击档距中央时的要求。8.2耐雷水平及雷击跳闸率：例如：110kVZMT2基本直线塔的耐雷水平为75Ka;雷击跳闸率为0.6265次/百千米.40雷电日。换算到实际工程65个雷电日后，为1.02次/百千米。8.3接地装置型式、接地体规格、埋设深度。岩石地区的降阻剂措施。如加降阻剂。要求的工频接地电阻,不宜超过下表所列数值:土壤电阻率ρ(Ω.m)100及以下100-500500-10001000-20002000以上工频接地电阻(Ω)1015202530接地电阻测量方法，按DL475-92《接地装置工频特性参数的测量导则》执行。9.杆塔与基础9.1杆塔9．1．1遵循的规范、规程和规定杆塔设计原则，设计过程中遵照下述规程、规定及规范：107 107《110～500kV架空送电线路设计技术规程》(DL/T50921999);《架空送电线路杆塔结构设计技术规定》(DL/T-5154/2002)；《建筑抗震设计规范》（GB50011¾2001）；《钢结构设计规范》（GB50017¾2003）；9.1.2杆塔型式型式，各种杆塔使用数量表。防盗措施。9.2基础9.2.1遵循的规范、规程和规定基础设计原则与初步设计一致，设计过程中遵照下述规程、规范及规定：《110～500kV架空输电线路设计技术规定》(Q/CSG115022008);《送电线路基础设计技术规定》(DL/T5219─2005)；《混凝土结构设计规范》（GB50010-2002）；《建筑地基基础设计规范》（GB5007-2002）《建筑抗震设计规范》（GB50011¾2001）；9.2.2地质概况9.2.3基础型式基础型式，各种基础使用数量表。107 1079.3材料及防腐9.3.1材料杆塔材料、基础钢材、钢筋、混凝土强度等。9.3.2防腐所有杆塔构件及水泥杆铁附件均采用热浸镀锌防腐。10.杆塔位排列说明10.1导线对地距离及交叉跨越要求跨越物/距离类别居民区非居民区交通困难地区步行可到达的山坡步行不能到达的山坡，峭壁、岩石果树及经济作物建筑物垂直距离(m)水平距离(m)线路与其它设施交叉的要求:类别跨越物公路电力线路弱电线路电气化准轨铁路垂直距离（m）水平距离(m)10.2杆塔选择原则因地制宜选择杆塔类别和型式，山区运输条件好，电杆有排位杆场处，采用水泥杆；其余采用自立式铁塔。107 107林区一般树种考虑高塔跨越。对微气象、微地形或特殊塔位的杆塔，要适当缩小杆塔使用条件。10.3导线对地（跨越物）距离裕度一般地区、交叉跨越：1.0m～1.5m大档距、铁路、高等级公路：＞1.5m对于非专业测量队伍测的断面图，还应适当加大。11.架线施工要求及简要说明11.1施工应遵守的规范本工程施工应遵照《110～500kV架空电力线路施工及验收规范》（GB50233-2005）有关规定实施。运行要遵照《架空送电线路运行规程》及《电力线路防护规程》等有关规定进行。11.2施工要求及注意事项1)在施工前，复核档距、高差、转角度数、相序等也应进行全面复测。误差必须在规定范围以内方能分坑开挖。若与设计不符应及时通知设计人员，采取措施处理。2）接地引下线与杆塔的连接应接触良好。接地体焊接时,其搭接长度应符合验收规范的要求,并要双面施焊。对于基面、基坑、接地、风偏等所开挖的弃土，应有计划处理，不得随意倾倒，造成对农田的损害。3）跳线应呈近似悬链线状自然下垂,对杆塔的电气间隙应符合设计要求。4）跳线绝缘子串的跳线管安装完毕后,应保持水平,不得一端高另一端低,导线在跳线管的固定部分应拉紧夹住,不能出现弧垂。5）绝缘子运到杆塔位在安装前,必须进行外观检查,清洗表面尘垢和附着物。6）临时拉线需顺对导线方向布置，其对地夹角以不大于300为好，紧线滑轮对地夹角应小于30°107 107,以降低安装荷载，临时拉线设在导线横档主材上，且离挂线点200mm以内。7）孤立档紧线时，注意打好临时拉线。应尽量减少过牵引长度。8)运行标志的安装方法：运行杆号从T接点向永昌降压站方向编排。相序：承力塔上必须标明相序，按黄(A)、绿(B)、红(C)表示。标志牌如杆号牌、相序牌、警告牌宜做成搪瓷牌。9）导地线均采用液压连接。那些地方不得接头？10）降阻剂的敷设必须严格按厂家要求的工艺进行施工。12.杆塔及基础施工要求及简要说明12.1加工及施工验收标准（1）、《钢结构工程施工及验收规范》（GB50205-2001）;（3）、《混凝土结构工程施工质量验收规范》（GB50204-2002）;（4）、《送电线路铁塔制图和构造规定》（DLGJ136-1997）;（5）、《110kV～500kV架空电力线路工程施工质量及评定规程》（GBJ233-90）（6）、《电气装置安装工程接地装置施工及验规范》（GB50169-92）（7）、《电力建设安全工作规程》（架空电力线路部分）DL5009.2-94;12.2基础工程12.2.1107 107基坑开挖时，若发现地质与设计不符，请及时通知设计人员和建设单位共同协商解决；位于坝区（或水田）中的塔位基础，基坑开挖时，由于地下水与地表水相连，应采取基坑排水措施，并做好坑壁支护，防止坑壁土体坍塌。12.2.2各型铁塔的基础根开表,请施工单位在施工前将铁塔基础根开、间距的数据与基础施工图上数据核对,以保证基础施工的准确性。若有不符,应及时通知设计代表解决。12.2.3现场浇制立柱式基础的钢筋骨架需逐点绑扎，底板上下两层钢筋的距离以及主筋的保护厚度必须保证，地脚螺栓间的间距、基础根开需按基础施工图施工，并保证其尺寸的准确性。12.2.4现场搅拌混凝土必须均匀，浇制时应捣实，浇制后应浇水保养，并保证其养护时间，拆模后不得出现空洞、蜂窝及漏浆等不良现象。12.2.5浇制基础的底脚螺栓及预埋件时，安装应牢固，安装前应除去浮锈，并在螺纹部分涂黄油或采取其它保护措施。12.2.6浇制铁塔基础的尺寸误差，应不超过下列规定：保护层：-5mm；立柱断面尺寸：-1%；同组底脚螺栓中心对立柱中心的偏移10mm。12.2.7铁塔基础,不得用含有淤泥、腐植土、草根等土壤回填,基础回填土应每300mm分层夯实，直至地表面,然后再堆集300mm107 107厚的防沉土于基坑上部，保证基础的稳定性。12.2.8水泥杆的底盘安装找正后，上平面应与电杆(或塔身)轴线垂直，并要求填压夯实到盘顶面，以防止立杆(塔)时移动。12.2.9拉线盘的放置应与拉线棒垂直，埋深和方向应符合设计要求。12.2.10水泥杆的基坑在下底盘前应用经纬仪操平。除以上说明外，施工中若发现与设计不符的地方及问题,请施工单位及时通知设计人员,并会同建设单位共同协商解决。12.3杆塔加工及组立12.3.1铁塔加工要求说明：杆塔的加工及验收需严格按照国家的有关规定执行。所有的铁构件均需热浸镀锌防腐。凡是加工的焊接件，其构件相互接触面需全长满焊，焊缝高度为被焊件中薄者的厚度，圆钢的焊缝高度为直径小者构件的半径，各类焊缝不得妨碍其它构件的组装和操作。加工过程中，应严格按照设计图纸进行加工，原则上不允许更改控制尺寸、基准线及根开，若发现图纸有不妥之处或需改动、代换等问题，请及时通知设计人员协商解决。107 107各类铁塔构件加工完毕后，如发现变形，应在出厂前冷压校正调直后方可出厂，如严重弯折的必须更换，出厂时必须按塔型逐基包装、编号后方可出厂。12.3.2杆塔施工说明：钢筋混凝土杆的接头钢圈的防腐处理采用刷两道红丹打底后，再刷一层灰漆，刷漆前应将钢圈铁锈、焊渣及氧化层除净。基础混凝土强度达到下列规定值时，方能立塔：a:分解组装时为设计强度的80%；b:整体立塔时为设计强度的100%,铁塔组装时，塔脚底板与基础立柱顶面间若有间隙，应用钢板垫平，不得用其它材料垫平。铁塔组装可采用分件组装或整体起吊方式，后者必须局部加强，吊点需设在双向支撑节点处，若在单向支撑节点时，另一方向必须加临时补强措施。铁塔组装过程中，不得造成任何构件变形，如遇变形需拆下校直后再重新装上，造成弯折的构件必须更换。杆塔组装确有困难时，应查明原因，严禁强行组装，并及时与加工厂和设计单位联系处理。107 107导线、避雷线的架设次序，应自上而下逐相〔根〕架设，若同时架设两相〔根〕时，应对称架设，承力塔在施工时，必须是两侧的地线挂好后才能安装导线，安装过程中必须打临时拉线，临时拉线应顺导(地)线的延伸方向布置，其对地夹角不得大于45度，以不大于30度为好，并打在距导线、避雷线悬挂点200mm范围内的主材节点上。所有螺栓的连接应满足下列要求:a:螺栓与构件面垂直，螺栓头平面与构件不应有间隙；b:螺母紧好后，外露的丝扣单螺母不少于两扣，双螺母与端头齐平；c:受剪的螺栓其丝扣不能进入受剪面。杆塔的连接螺栓，在组立结束后必须全部紧固一次，架线后再全面复紧一遍，所有承力塔其挂线板的连接螺栓均带双帽。所有铁塔其塔脚底部向上9米范围内的连接螺栓全部采用防盗螺栓。杆塔架线后，其挠度值不应大于下列数值：a:直线铁塔：塔高的3/1000；b:承力杆塔：塔高的7/1000。本工程使用的全部铁塔及拉线塔加工时应注意质量，施工时决不允许用氧焊吹扩孔径，弯曲构件。107 107铁塔的塔脚应浇保护帽，直线塔经检查合格后可随既浇筑保护帽，承力塔应在架线后浇筑保护帽，保护帽尺寸为：长X宽X高=500X500X250mm。保护帽的混凝土应与塔脚板接合严密，且不得有裂缝。转角塔的内角侧、终端塔的线路侧基础顶面应高于对侧基础顶面（即预偏），以使架线后铁塔不向内角侧或线路侧倾斜，预偏值（Δh）可根据转角大小、塔高而定：转角塔Δh的取值为：a)转角≤15°时，Δh＝3/1000基础正面根开；b)15°＜转角≤30°时，Δh＝5/1000基础正面根开；c)转角＞30°时，Δh＝7/1000基础正面根开；终端塔Δh的取值为：a)转角≤30°时，Δh＝5/1000基础侧面根开；b)转角＞30°时，Δh＝7/1000基础对角根开；对埋入土中部分的金属构件应进行防腐处理：Ⅰ.防腐材料产品型号及标准号：铁红、锌黄环氧脂底漆：产品型号：H06-19；标准号：ZBG51095-87沥青清漆：产品型号：L01-6；标准号：ZBG51029-87Ⅱ.施工具体步骤：a.清除在杆件表面的泥砂等残存杂物；b.用H06-19铁红、锌黄环氧脂底漆从上到下均匀涂刷一遍，涂刷前需搅拌均匀；待干后再涂刷第二遍底漆；c.待底漆干后再用L06-6沥青清漆做面漆涂刷一遍，涂刷前要求底漆漆膜厚度在0.1mm107 107以上，并将底漆表面的水汽及尘土杂物清除干净，待第一遍面漆干透以后，再涂刷第二遍面漆；d.由于各种原因损坏了的涂层应予以补刷。END四、《材料汇总表》内容提要1.说明1.1线路全长、设计气象条件、导线及地线型号、绝缘子型号及片数、金具、接地装置、杆塔数量、基础数量等。1.2导线、地线、绝缘子的机械物理参数表。2.设备材料表（应说明是否考虑了损耗）2.1电气材料表2.2结构材料表2.3通信保护材料表(必要时)2.4OPGW材料表107 107五、《通信保护说明书》内容提要1.概述1.1系统中性点接地情况，电力线路情况1.2通信线路情况1.3计算用的原始资料的来源a.相对位置图b.大地导电率c.系统单相接地短路电流1.4计算原则、依据、允许标准2.计算结果与保护措施3.施工说明及注意事项4.通信保护设备材料表5.附件：有关协议文件107 107六、《OPGW通信工程说明书》内容提要1.概述1.1设计依据、设计范围1.2路径1.3初设审查意见执行情况2.电气部分2.1气象条件2.2光缆的技术参数2.3光缆的最大设计应力及安全系数的选取2.4光缆承挂效验2.5光缆的塑性伸长处理2.6光缆金具选择及防震措施2.7光缆对地距离及交叉跨越的要求2.8光缆的配盘长度3.杆塔部分3.1杆塔使用情况3.2光缆悬挂位置3.3光缆的悬挂方式3.4杆塔强度效验3.5缆盘的放置方式107 1074.光缆及金具材料表5.光缆施工注意事项七、《OPGW通信工程设计说明书》编写深度参考资料1、设计依据和设计内容本工程根据云南电力集团有限公司文件“云电建[2006]xxxx号”《110kV双江～耿马送电线路工程初步设计审查意见》，本工程初步设计文件进行设计。本工程包括双江变～耿马变OPGW光缆的施工图设计和工程预算编制工作。2、光缆线路说明线路起迄点：本工程OPGW光缆起于110kV双江变，迄于110kV耿马变。线路长度43.631km。线路长度：本工程线路长度43.631＋0.946km，OPGW光缆假设长度43.631km；另外，两侧电所内采用阻燃型普通无金属光缆沿电缆沟敷设，长0.5km。送电线路电压等级：110kV。107 107线路回路数：单回路架设。导、地线型号：导线为LGJ-185/25型钢芯铝绞线；地线一根为GJX-35锌-5%-铝稀土合金镀层钢绞线，另一根为12芯OPGW复合光缆。以双江变－耿马变为前进方向，地线挂在左侧，OPGW挂在右侧。设计气象区：电线覆冰5mm，最大风速25、30m/s。地形情况：丘陵占20％，一般山地占70％，高山大岭占10％。地线运行方式：采用逐基直接接地方式。OPGW光缆线路路径情况：本工程OPGW作为送电线路的一根地线，路径与送电线路一致，OPGW光缆长43.631km，架设在以双江变～耿马变为前进方向的右侧。详见路径平面图SG-XS-A0101-02。杆塔使用情况：采用自立式铁塔，共使用杆塔113基，其中承力塔30基，直线塔83基。3、设计气象条件根据初步设计审查意见，本工程采用云南省I级气象区，采用的气象条件如下表：气象参数气温(℃)风速(m/s)冰厚(mm)年平均气温1500最高气温4000最低气温-500最大风速1025（30）0外过电压15100内过电压15150107 107安装情况0100正常覆冰-51054、光缆型号及物理参数本工程所用光缆为12芯，12芯均为G.652光纤，通过招标由深圳市特发信息股份有限公司公司供货。OPGW光缆型号为：OPGW-C-12B1-40(54，13.9)；阻燃型普通无金属光缆型号：GYFTZY-12B1。4.1OPGW光纤部分主要技术参数OPGW-C-12B1-40(54，13.9)—技术参数表1、光缆结构：　名称根数名称根数原材料直径(mm)结构中心层不锈钢管1光纤芯数12B1管直径3.0参数第1层AS线6AA线0线直径3.01光缆直径mm9.02光缆单位重量kg/km3083承载截面积mm242.44铝合金/铝包钢截面积mm20.0042.43、技术参数107 107序号技术参数单位我方设计参数　　　参照IEC标准1破断力(UTS)kN56.82标称抗拉强度(RTS=95%UTS)kN54.03弹性系数kN/mm2162.04热膨胀系数10-6/℃13.05最大工作应力(MAT)40%RTSKN21.66每日应力(EDS)20%RTSKN10.8720℃直流电阻Ω/Km2.038短路电流（0.5S）kA5.39短路电流容量kA2.S13.910最小弯曲半径mm18011安装温度范围℃-10~+5012运输和运行温度范围℃-40~+704.2设计应力及安全系数OPGW的设计应力由弧垂匹配确定，原则如下：（1）OPGW与对侧地线在年平均气温条件下弧垂保持一致；（2）最大设计应力满足导地线配合的要求；（3）OPGW的安全系数应大于2.5。本工程OPGW最大设计应力、年平均运行应力及安全系数如下表：实际使用最大应力（10Mpa）30.32～34.38安全系数＞3.78年平均运行应力（10Mpa）20.85～25.444.3OPGW蠕变伸长处理方法107 107OPGW地线蠕变伸长对弧垂的影响，放松拉力档（如龙门架档）不需补偿，正常拉力档采取降温法补偿，降低温度为10℃。详见“OPGW安装表”（SG-XS-U0602-02）。4.4阻燃型普通无金属光缆本工程在两侧变电所内采用阻燃型普通无金属光缆，自龙门架引下后沿电缆沟敷设至机房。本工程所用普通无金属光缆技术参数如下：序号项目单位参数GYFTZY－12B11缆芯结构/松套层绞式无金属结构2敷设方式/穿保护管和沿露天野外电缆沟、工井、室内敷设3加强件/中心非金属加强件FRP4光缆重量Kg/Km1185光缆外径mm12.26最大张力(工作时)N>1500N7最大张力(敷设时)N>2500N8最小弯曲半径(静态)mm1229最小弯曲半径(动态)mm24410最大抗压强度（长期）N/10cm>150011最大抗压强度（短期）N/10cm>200012适用温度范围敷设运输和运行℃℃-30～+60-40～+8013护套类型及厚度(采用防鼠阻燃型外护套)/双层护套聚乙烯内护套标称值不小于1.0mm低烟无卤阻燃聚乙烯外护套标称值不小于1.8mm14主要性能具有阻燃、防潮、防水、防蚁、防鼠咬和抗拉、抗压等性能普通无金属光缆使用的G.652的几何特性、光学特性和光纤的传输参数，同OPGW光纤的规定。107 1075、光缆金具选择及防振OPGW光缆中包含数根光纤，光纤受压及弯曲都将影响其传输特性及使用寿命。因此OPGW配套金具的设计及选用要求充分考虑OPGW所需的握着力并保证光纤不受压力和弯曲应力。OPGW配套金具包括：耐张线夹、悬垂线夹、跳线线夹、OPGW接地线及固定引下线及防振锤等。通过招标，本工程OPGW光缆配套金具由力倍金具（上海）有限公司提供，其安装方法也由其提供，以保证OPGW安装后正常运行。金具的具体使用数量及型号见“OPGW杆位明细表”，图号：SG-XS-U0601-02；金具组装图见“OPGW金具组装图”，图号：SG-XS-U0602-01。防振锤安装距离可按如下公式计算：L1=0.4×D×（T/M）1/2（mm）；L2=0.7L1；L3=L4=L5=…=0.6L1其中：D―――光缆外径（mm）；T―――年平均运行张力（N）；M―――光缆的单位重量（g/mm）；注意事项：107 107（1）根据计算，若防振锤计算安装位置落在内绞丝上，则不必加装护线条，直接安装即可。（2）如果防振锤计算安装位置落在OPGW光缆上，则需加装护线条，且注意护线条末端距离内绞丝末端至少50-80mm。（3）如果防振锤计算安装位置落在外绞丝上，则直接安装在内绞丝上，且防振锤中心距离外绞丝末端为50-80mm。本工程防振锤安装距离如下表：耐张段杆塔号代表档距防振锤安装距离（m）L1l2L3L4N1-N32940.680.480.410.41N3-N42880.680.480.410.41N4-N73140.680.480.410.41N7-N82850.680.480.410.41N8-N175150.650.450.390.39N17-N194000.670.470.400.40N19-N223330.680.480.410.41N22-N274480.660.460.400.40N27-N304530.660.460.400.40N30-N332640.680.480.410.41N33-N408630.620.440.370.37N40-N435420.650.450.390.39N43-N468060.630.440.380.38N46-N514310.660.460.400.40N51-N603380.680.470.410.41N60-N614930.650.460.390.39N61-N694520.660.460.390.39N69-N747490.630.440.380.38N74-N755430.650.450.390.39N75-N774430.660.460.400.40N77-N819710.620.430.370.37N81-N896790.630.440.380.38N89-N945050.650.460.390.39N94-N1004390.660.460.400.40N100-N1084140.660.460.400.40N108-N1101640.680.480.410.41107 107N110-N1111010.680.480.410.41N111-N1122740.680.480.410.41N112-N113990.680.480.410.416、光缆配盘6.1OPGW光缆配盘原则（1）OPGW光缆受制造和运输的限制，最大盘长为6km左右，设计中根据实际耐张段长度及施工运输条件来配置每盘OPGW光缆长度。（2）考虑在承力塔上接头。6.2OPGW光缆配盘表序号盘号起止杆塔号线路长度（m）光缆长度（m）1YS1龙门架-N8209022502YS2N8-N19459148663YS3N19-N33486751354YS4N33-N40458548605YS5N40-N46371839426YS6N46-N60479950637YS7N60-N74472450078YS8N74-N8134863695107 1079YS9N8-N944989526310YS10N94-N1002385254511YS11N100-龙门架33973584合计4363146210具体配盘及相应耐张段情况见“OPGW杆位明细表”，图号：SG-XS-U0601-02。6.3阻燃型普通无金属光缆阻燃型普通无金属光缆用于双江变和耿马变，具体配置长度为各250m。7、光缆及金具材料本工程光缆设备材料汇总见下表：序号光缆型号规格单位数量到货时间及地点1OPGW-C-12B1-40(54，13.9)12芯G.652B光纤，13.9kA2skm46.212无金属光缆GYFTY-12B1(12芯G.652B光纤)km0.53耐张金具图号TS1.S-OPGW与杆塔连接件采用UL-7根664双悬垂金具图号SS9.D.-OPGW与杆塔连接件采用U-1880套145单悬垂金具图号SS.D.0-OPGW与杆塔连接件采用U-1880套756防振锤预绞丝型防振锤套4247杆用引下夹具缆径为9.0mm套24107 1078塔用引下夹具缆径为9.0mm套1629接头盒炮弹型金属接头盒，一进一出，杆用2套，塔用11套。含紧固件个1310余缆架杆用2套，塔用11套。含紧固件个1311尾纤FC/PC型,5m单头条2412终端盒机架型个28、施工注意事项8.1加工、施工及验收应遵守的主要规程、规范（1）IEEE1138-1994;（2）IEEE524-1992;（3）《110～500kV架空电力线路施工及验收规定》（GBJ233-90）;（4）OPGW施工的其它一些相关技术要求。8.2施工要求及注意事项8.2.1光缆施工（1）OPGW光缆在运输、放线过程中需采取保护措施，防止拉伤、擦伤、扭伤、压伤、折伤情况。（2）架线前承力塔应打好临时拉线。（3）施工单位首先要熟悉本工程OPGW光缆结构和工程路径情况，根据系统通信网光缆布放的路由、交叉跨越、光缆预留等编制107 107“OPGW施工组织方案”。（4）施工中应与供货厂商密切配合，明确相关技术、施工要求，一切做到心中有数。（5）必须严格正确地控制光缆的弧垂值。（6）在拆除放线滑车、钢丝绳等器具时，应避免这些物品与OPGW光缆进行碰撞。（7）光缆放通后，可进行紧线操作，必须用专用紧线器握住OPGW光缆进行紧线。（8）每盘OPGW光缆将不开断，直接穿过中间的耐张塔和直线塔。每盘OPGW光缆的两个端头所处的耐张塔或直线开断塔设有光缆接续盒，该塔两边各有一段OPGW光缆，两边引入的两根OPGW光缆将顺塔身主材引入到光缆接续盒。（9）OPGW光缆沿开断塔的塔身主材引下，并用引下线夹固定光缆，要注意保护光缆不得扭曲，打金钩和受其它伤害（10）最大放线张力应不大于OPGW光缆破断力的20%，展放光缆的最大牵引速度不超过30米/分。（11）在OPGW安装的各阶段均应满足OPGW光缆的最小弯曲半径值，OPGW光缆盘绕直径不小于1米107 107，特别应重点检查张力机的缠缆轮盘、转角塔过缆滑轮的半径是否满足OPGW光缆转弯半径值的要求，在OPGW光缆顺铁塔引下时也应满足OPGW光缆转弯半径值的要求。（12）对无光缆接续的转角塔，若在两个耐张金具之间的OPGW光缆跳线过长，必须使用引下线夹将OPGW光缆固定在塔身上，以防光缆因晃动、敲击塔身而造成损害。8.2.2附件安装（1）为了防止OPGW光缆因风振而受损伤，光缆紧线完毕后要及时安装耐张金具、悬垂金具及防振金具，金具安装时间不应超过2天。（2）锚线、紧线和安装耐张金具，必须用直径与之相匹配的专用工具，并在其工具尾部装胶皮护管。（3）光缆之间采用自动熔接机接续光缆，光缆接续盒采用不锈钢外箍固定在龙门架和开断铁塔上。（4）防振锤安装时，若根据计算，防振锤落在内绞丝上，则不必加装护线条，直接安装即可；若防振锤落在光缆上，则需加装护线条，且注意护线条末端距离内绞丝末端至少50mm；若位置落在外绞丝上，则可偏移少许，直接安装在内绞丝上，但防振锤中心距外绞丝末端应大于50mm；防震锤的大锤头都朝向铁塔侧；防振锤的安装距离见金具组装图。107 107（5）接地线一端用M16的螺栓与耐张或悬垂金具的接地片相连，另一端用M16的螺栓固定到塔身的钢材上，安装时一定要确保良性接地状况。（6）在耐张塔或转角塔上开断时，余缆架安装在导线下横担与主材联接的平面上，接续盒安放在导线下横担4～5m的A腿内侧。（7）直线塔的OPGW接地引下线安放在大号侧的接地孔上。（8）对直通型耐张塔或转角塔，当挂OPGW一侧有跳线支架时，OPGW应呈自然悬垂状态从距挂点下200mm的地方通过，并用4付引下线夹与地线支架的横隔面固定；当挂OPGW一侧无跳线支架时，OPGW应呈自然悬垂状态从距挂点下400mm的地方通过，并用4付引下线夹与铁塔固定。8.3主要施工机具操作要领8.3.1牵张机、张力机操作将光缆盘放在有转轴的放线架或缆盘车上，放线张力机和牵引机上应有张力指示和灵活的制动保护装置，使OPGW在任何时候都能维持特定的张力值平稳地运行，防止对光缆造成任何突然的拉拽或撞击。8.3.2滑轮位于线路引入和引出点的滑轮直径最好不小于800mm107 107或固定多重滑轮组，内槽包覆氯丁橡胶弹性缓冲层。直线杆塔和交叉跨越处的滑轮直径最好不小于600mm。8.3.3防（退）扭装置以往工程在OPGW放线中，尤其在转角处，牵引绳和OPGW光缆会在滑轮轮槽内滚动，导致OPGW退扭、松股，引起铠装单丝拱起，破坏整个缆的结构特性和缆内光纤余长；而防（退）扭装置旋转退扭器可消除牵引绳的扭绞，并以防扭鞭抑制OPGW光缆的扭转。8.3.4OPGW光缆储运OPGW光缆盘不得处于平放状态，不得堆放；盘装光缆应按OPGW盘标明的旋转箭头方向滚动；缆盘装卸不得遭受冲撞、挤压和任何机械损伤。8.3.5OPGW放线及紧线OPGW光缆架设时，禁止在大风、雷雨、冰雪等恶劣气候下施工；在交通要道、通信线、电力线等跨越处，设专人监护；确保光缆弯曲半径大于缆径的30倍以上，并防止受到过大的挤压和扭曲。107 107整个布放过程必须保持通信畅通，张力机、牵引机必须服从统一的调度指挥，以确保OPGW均匀受力。每盘缆都必须安装在制定区间，并作好接续预留，且不得随意切割OPGW，端头在接续前一直保持密封防水、防潮状态。紧线时沿线路方向牵引，速度要平稳；并保证光缆不脱出滑车。8.3.6引下线及接续OPGW光缆的接续一般由塔头引至离地面10m处，在铁塔平台处安装接续盒，使之固定在铁塔内侧构件上；一般间隔2.0m设置一引下线夹，固定在铁塔构件上；通常进出OPGW光缆位于接续盒的一端，用双槽引下线夹将OPGW先行扣夹紧固，防止在扭动或盘固光缆时，使接头部分松动或扭伤。OPGW光缆接续时应按照厂家的施工指导执行（或者由厂家派人接续）。接续完成后应作相应测试并可靠密封。　　　　　　　　　　　　　　　　　　　　　　　　　　　END107 107第五篇　云南电网公司110-220kV输变电工程初步设计审查指导意见　　　　　　　　　　　　　　　　　　　　　　（线路部分）架空线路1.路径做到安全可靠、经济合理。1.1路径方案：常规线路应作三个路径方案。线路通道确实拥挤的可只作两个或1个路径方案，但要有充分理由。1.2搜资：要详细，不能遗漏。如：城市规划区、工业园区、矿藏、采石场、取土场、炸药库、风景区、自然保护区、林场、不良地质地段、机场、导航台（远台、近台、信标台）、军事设施（靶场、仓库）、通信设施、拟建的公路、铁路、机场、交叉跨越等等。设计说明书后应附有《沿线搜资情况一览表》1.3选线原则：1.　综合考虑线路长度、交通、避让（森林、重冰、不良地质、其他障碍物等）107 107、地形、交叉跨越等条件，并注意听取施工、运行及地方政府意见。2.　尽量靠近各级公路，少走高寒山区，不走无人区。3.　路径尽量靠近两变电所间的航空线。少转角。4.　避开：城市规划区、军事设施、大型工矿、炸药库、大型采石场、雷达站、油库等。5.　避开：不良地质地区（滑坡、坍塌、泥石流）、洪水淹没区、重冰区、采矿权、密林，注意保护自然生态环境。6.　充分体现“以人为本”尽量避免大面积拆迁民房。7.　尽量减少已建成超高压线路的交叉跨越。8.　考虑本线路与在建、拟建中高压线、公路、铁路及其他设施间的相互影响。2.气象条件要求基础（原始）资料齐全，论述要充分。2.1　沿线气象台站的观察资料。气象特征值。2.2　沿线已建成送电线路的设计冰厚、最大风速，运行事故记录。要充分借鉴2008年冰灾的经验教训。2.3　沿线单位和民间调查记录。2.4　沿线微地形微气象点的调查。107 1072.5　分段提出沿线的气象条件，长度。3.　导地线选型及防震措施3.1　导线选型是否合理？要因地制宜选择导线型式（正常型、防腐型），钢芯强弱。3.2　地线选择是否合理？要满足：1）导地线配合，2）热稳定，3）地线分流。是选用热镀锌钢绞线，铝包钢绞线，良导体地线？理由？铝包钢绞线时的导电率是否合适？3.3　导地线的防震措施？防震应力限度选择是否合适？3.4　重冰区悬垂串要考虑加预绞丝护线条。4.　绝缘配合4.1　污区划分的依据？等级是否切实？4.2　绝缘子型号（瓷绝缘子、玻璃绝缘子、合成绝缘子）选择是否合理？绝缘子串片数（按泄漏比距选择，符合高海拔要求）是否正确？4.3　空气间隙是否正确？（工频、操作的间隙按海拔修正，雷电的间隙按绝缘子串的雷电冲击放电电压的正极性值确定）5.　防雷接地5.1　沿线各台站的雷电日。107 1075.2　杆塔的保护角是否符合规程要求？单回路220kV及以下不大于15度。5.3　双回路共塔保护角：220～500kV　0度；110kV不大于10度。5.4　杆塔地线支架设计是否满足S≥0.012L+1的要求？5.5　双回路是否采用平衡高绝缘？5.6　接地体一般采用Ф10圆钢敷设。5.7　高土壤电阻率的塔位考虑的降阻措施？如降阻剂。6.　绝缘子串和金具6.1　绝缘子吨位选择是否正确？6.2　绝缘子串组合是否满足本工程要求？6.3　金具选型要配套。7.　导线换位7.1　必要性7.2　换位方式？7.3　换位地点，换位示意图。8.　导线对地和交叉跨越距离8.1　按规程规定执行。8.2　精确测量跨越间距。并留足够余地。107 1079.　杆塔9.1　因地制宜估计全线平均档距，承力塔百分数，杆塔的平均呼称高。9.2　按安全可靠、经济合理、维护方便的原则选择杆塔型式。9.3　新塔型要有充分说明分析，及间隙圆图。10.　基础10.1　基础型式选择：有条件时，优先选用园状土基础（地下水较深的粘土地区，可用掏挖基础）。一般选用现浇钢筋混凝土基础。软土地基可采用大板基础，桩基础。10.2　山区宜采用不等高基础及全方位长短腿铁塔。10.3　保护生态环境，防止水土流失。11.　对通信设施的影响及防护11.1　通信明线一般已被光缆代替，无问题。11.2　要注意对无线电台、导航台、信标台、雷达站等的距离。11.3　靠近火车站要注意对信号线、轨道电路的影响。12.　节能与环境保护12.1　节能措施？12.2　电磁环境影响：电晕、无线电干扰水平、噪声水平、地面场强107 107是否符合规程规定？12.3　生态环境保护采取的措施？12.4　人文环境影响：少跨越民房，不搞移民搬迁，对与线路邻居的民房感应电压的影响。13.　附属设施13.1　按规定执行。14.　研究试验项目14.1　在本工程中，是否有采用新技术、新工艺、新材料需要列的试验项目？15.　重要交叉跨越15.1　若有跨越大江大河、高速公路、电气化铁路、同时跨越多条电力线时，要作详细的分析和说明。要有实测断面图。电缆线路1.　电缆路径和敷设方式2.　电缆选型：按长期允许工作温度选择电缆截面，并留有余地。3.　电缆沟的截面，电缆在沟里的布置。107 1074.　主要的电缆附件选择：户外电缆终端、避雷器、固定的非磁性抱箍等。END107
