课程设计（论文）_基于multisim通信电子线路设计与仿真 65页

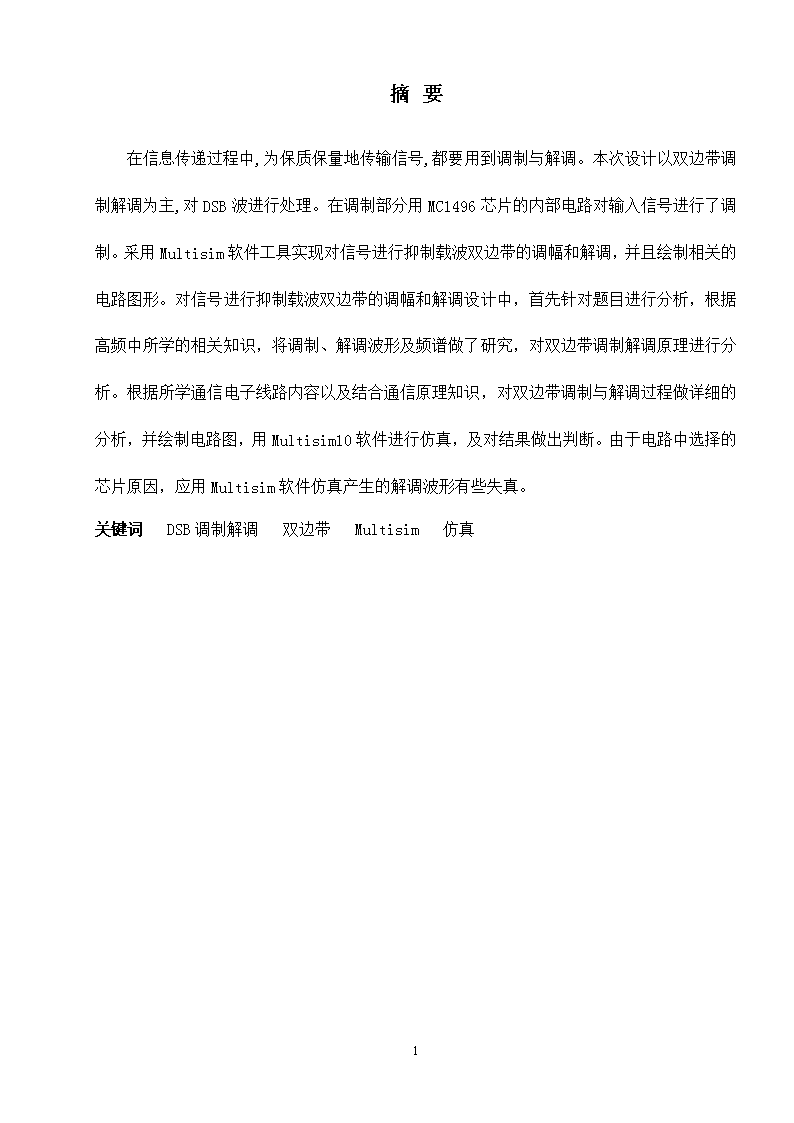

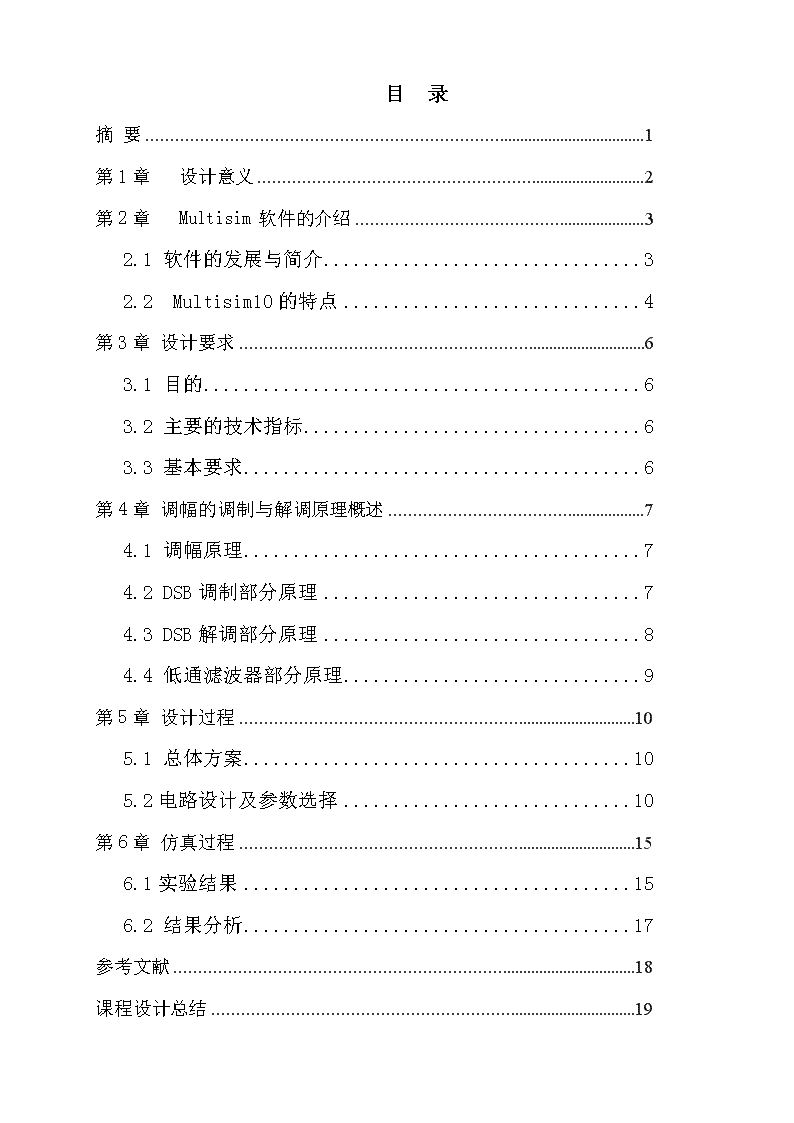

目录摘要1第1章设计意义2第2章Multisim软件的介绍32.1软件的发展与简介32.2Multisim10的特点4第3章设计要求63.1目的63.2主要的技术指标63.3基本要求6第4章调幅的调制与解调原理概述74.1调幅原理74.2DSB调制部分原理74.3DSB解调部分原理84.4低通滤波器部分原理9第5章设计过程105.1总体方案105.2电路设计及参数选择10第6章仿真过程156.1实验结果156.2结果分析17参考文献18课程设计总结1919 摘要在信息传递过程中,为保质保量地传输信号,都要用到调制与解调。本次设计以双边带调制解调为主,对DSB波进行处理。在调制部分用MC1496芯片的内部电路对输入信号进行了调制。采用Multisim软件工具实现对信号进行抑制载波双边带的调幅和解调，并且绘制相关的电路图形。对信号进行抑制载波双边带的调幅和解调设计中，首先针对题目进行分析，根据高频中所学的相关知识，将调制、解调波形及频谱做了研究，对双边带调制解调原理进行分析。根据所学通信电子线路内容以及结合通信原理知识，对双边带调制与解调过程做详细的分析，并绘制电路图，用Multisim10软件进行仿真，及对结果做出判断。由于电路中选择的芯片原因，应用Multisim软件仿真产生的解调波形有些失真。关键词DSB调制解调双边带Multisim仿真19 第1章设计意义通过此次课程设计，掌握通信系统仿真软件，加深对所学的通信电子线路知识理解及Multisim软件工具的应用，培养对所学电路系统的调试和检测的能力，采用软件工具实现对信号进行抑制载波双边带调幅和解调，学会绘制相关的图形，对实验结果进行分析总结。双边带抑制载波(DSB-SC)是一种传输设置。由调幅所产生的频率是被对称性地上下与载波器隔开,载波的水平被降低到可行的最低限度，最为理想的情形是完全被抑制。由于载波不携带信息，因此，为了节省发射功率，可以只发射含有信息的上、下两个边带，而不发射载波，这种调制方式称为抑制载波的双边带调幅。通过专业课程设计掌握通信中常用的信号处理方法，能够简单分析通信系统的性能，加强对电路图的绘制能力，巩固独立设计实验的实验技能，提高实践动手能力。设计的目的在于通过做这个课程设计，掌握常用软件的使用，能够把高频电子线路上面学习的一些理论知识经过软件设计出一个完整的抑制载波双边带调幅（DSB-SC）和解调。设计的意义在于通过设计抑制载波双边带调幅（DSB-SC）和解调，对高频电子线路中的抑制载波双边带调幅（DSB-SC）和解调能进一步深入理解和学习。在做课程设计的同时，进一步深入的学习Multisim的使用，认识到Multisim在通信系统设计方面的优势。通过动手设计及仿真可以使学生更形象的掌握调制、解调、频谱搬移等概念，对通信过程有更深入的理解。把书上的理论通过自己的设计与现实问题结合起来，在加强理论学习的同时增强了自己的动手能力。课程设计是我对通信系统的认识不再只是停留在书本上，通过软件仿真的结果与书上的结论相对比，能够更加直观的理解书上的理论。19 第2章Multisim软件的介绍2.1软件的发展与简介Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于初级的模拟/数字电路板的设计工作，包括电路原理图图形及电路硬件描述语言的输入方式，具有丰富的仿真分析能力。主要内容为基于Multisim的模拟乘法器应用设计与仿真。阐述了双边带调幅及普通调幅、同步检波、混频、乘积型鉴相电路的原理，并在电路设计与仿真平台Multisim11仿真环境中创建集成模拟乘法器MC1496电路模块，利用模拟乘法器MC1496完成各项电路的设计与仿真。Multisim提炼了SPICE仿真的复杂内容，这样无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。NIMultisim软件结合了直观的捕获和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。凭借NIMultisim,可以立即创建具有完整组件库的电路图，并利用工业标准SPICE模拟器仿真电路行为。借助专业的高级SPICE分析和虚拟仪器，能在设计流程中提早对电路设计进行的迅速验证，从而缩短建模循环。与NILabVIEW和SingnalExpress软件的集成，完善了具有强大技术的设计流程，从而能够比较具有模拟数据的实现建模测量。　　它有丰富的元件库，为用户提供元器件模型的扩充和技术；虚拟测试仪器仪表种类齐全，其操作方法与实际仪器十分相似；具有较为详细的电路分析功能，可以完成电路的瞬态分析和稳态分析、时域和频域分析、器件的线性和非线性分析、电路的噪声分析和失真分析、离散傅里叶分析、电路零极点分析、交直流灵敏度分析等18种电路分析方法，基本上能满足一般电子电路的分析设计的要求；提供了多种输入输出接口，Multisim200119 可以与国内外流行的印刷电路板设计自动化软件Protel及电路仿真软件Pspice之间的文件接口，也能通过Windows电路图送往文字处理系统中进行编辑排版，同时还支持VHDL和VerilogHDL语言的电路仿真与设计。2.2Multisim10的特点　Multisim10把所有的元件分成13类库，再加上放置分层模块、总线、登录网站共同组成元件工具栏。Multisim10提供了18种仪表，仪表工具栏通常位于电路窗口的右边，也可以用鼠标将其拖至菜单的下方，呈水平状。(1)Multisim10是一个电路原理设计、电路功能测试的虚拟仿真软件。其元器件库提供数千种电路元器件供实验选用，同时也可以新建或扩充已有的元器件库，而且建库所需的元器件参数可以从生产厂商的产品使用手册中查到，因此可以很方便地在工程设计中使用。(2)Multisim10的虚拟测试仪器仪表种类齐全，有一般实验用的通用仪器，如万用表、信号发生器、双通道示波器、直流电源；还有一般实验室少有或没有的仪器，如波特图示仪、字信号发生器、逻辑分析仪、逻辑转换器、失真度测量仪、频谱分析仪和网络分析仪等。(3)Multisim10具有较详细的电路分析功能，可以完成电路的瞬态和稳态分析、时域和频域分析、器件的线性和非线性分析、电路的噪声和失真分析、离散傅里叶分析、电路零极点分析、交直流灵敏度分析等，以帮助设计人员分析电路的性能。(4)Multisim10可以设计、测试和演示各种电子电路，包括电工电路、模拟电路、数字电路、射频电路及部分微机接口电路等。可以对被仿真的电路中的元器件设置各种故障，如开路、短路和不同程度的漏电等，从而观察不同故障情况下的电路工作状况。在进行仿真的过程中还可以存储测试点的所有数据，列出被仿真电路的所有元器件清单，以及存储测试仪器的工作状态、显示波形和具体数据。　　Multisim1019 是一个电路原理设计、电路功能测试的虚拟仿真软件。它用软件的方法模拟电子线路元器件和仪器仪表，实现了“软件即元器件”和“软件即仪器”。Multisim10是一个电路原理设计、电路功能测试的虚拟仿真软件，该软件为电子工程师提供了一个电路设计与仿真平台，不仅与国际著名的模拟电路仿真软件spice兼容，而且具有较强的VHDL和Verilog设计与仿真功能。它具有界面形象、直观易懂、采用图形方式创建电路的特点；它丰富的元件库中提供了超过16000个组件，全部采用世纪模型，确保了仿真结果的真实性和实用性；它采用开放式的库管理模式，能自动地生成模拟和数字组件模型，这对新器件的补充十分有利。multisim10的虚拟测试仪器种类齐全，有一般实验用的通用仪器，如万用表、信号发生器、双通道示波器、直流、交流电源；还有一般实验室少有或没有的仪器，如波特图示仪、字信号发生器、逻辑分析仪、逻辑转换器、失真度测试仪、频谱分析仪和网络分析仪等。Multisim10具有较为详细的电路分析功能，可以完成电路的瞬态和稳态分析、时域和频域分析、器件的线性和非线性分析、电路的噪声分析和失真分析、离散傅里叶分析、电路零极点分析、交直流灵敏度分析等电路分析方法，以帮助设计人员分析电路的性能。Multisim（电子工作平台）软件，是一种在电子技术界广为应用的优秀计算机仿真设计软件，被誉为"计算机里的电子实验室"。其特点是图形界面操作，易学、易用，快捷、方便，真实、准确，使用Multisim可实现大部分硬件电路实验的功能。最突出的特点是用户界面友好，各类器件和集成芯片丰富，尤其是其直观的虚拟仪表是Multisim软件的一大特色。它采用直观的图形界面创建电路：在计算机屏幕上模仿真实实验室的工作台，绘制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取。19 第3章设计要求3.1目的本次课设的目的就是通过学习和掌握电路设计与仿真软件的基础上，按要求设计一个通信电子线路并仿真，综合应用所学知识，进行一次比较全面的训练，为今后的学习和工作积累经验3.2主要的技术指标1、采用乘法器来实现DSB的调制，解调采用同步检波法；2、输入信号频率5KHz，电压60mV左右，调幅系数为0.5，载波频率为100KHz，载波电压为60mV（参考）。3.3基本要求学习和掌握幅度调制和解调电路设计方法，熟悉相关元器件的工作的原理和基本参数，设计一个调幅发射（或接收）的电路。学习并掌握电路设计仿真软件的基本操作。主要包括：1、幅度调制与解调电路原理分析；2、电路设计；3、电路分析；4、仿真结果和分析。19 第4章调幅的调制与解调原理概述4.1调幅原理在广播、电视、移动通信等通信系统中，要发送的音频或视频等有用信号（也称为调制信号）包含的频率成分相对比较低，直接地发射和接受是不合适的。因此，产生一个载波信号（也称为高频或射频RF信号），将频率较低的有用信号作用在频率较高的载波信号上，这个过程称为调制。载波信号有三个主要特征：振幅、频率和相位。用调制信号区改变其中特征之一即完成了调制过程。解调是与其相反的过程。若是用调制信号改变载波的振幅，称为振幅调制。调幅电路又称幅度调制电路，指能使高频载波信号的幅度随调制信号的规律而变化的调制电路。幅度调制电路有多种电路形式。本次设计采用高频信号发生器产生载波，它和调制信号经乘法器后输出抑制载波的双边带调幅波。图4.1.1调幅波原理4.2DSB调制部分原理19 一般在单边带和双边带调制的发射机中，都采用低电平调制电路。低电平调制电路主要优点是具有良好的调制线性，而功率和效率一般不予考虑。对于双边带调制和单边带调制，还提出了抑制载波分量的要求，抑制的程度用载漏表示。载漏定义为输出载波分量低于边带波分量的分贝数。显然分贝数越大，载漏性越好。一般要求载漏在20dB以上。为了提高调制线性和减少载漏，必须力求采用能实现理想相乘器运算的相乘器，一遍减少无用频率分量，特别是减少其中的载波分量和失真分量。因此，对于低电平调制电路，除了采用具有二次方特性的场效应晶体管组成的相乘电路外，更多的是采用性能优良的相乘器电路。其中应用最广的是双差分对模拟相乘器、工作在开关状态的二极管平衡调制器和唤醒调制器以及集成模拟相乘器等。针对AM波的不足，DSB调幅调制过程中将载波完全抑制，它的产生原理是调制信号与载波信号直接相乘。调制信号载波信号原理框图如下:图4.2.1调制原理图4.3DSB解调部分原理由于DSB调幅波中不含有载波分量，因此不能用包络检波。所以对于双边带调幅波只能采用同步检波电路实现，同步检波通常又称为相干检波。将已调信号和载波信号输入乘法器，乘法器输出端接一低通滤波器以滤除高频分量，取出低频调制信号。原理框图如下：图4.3.1解调原理图19 为了增大检波器的传输系数，对恢复的载波要求是：（1）幅度要尽可能大，但不应超过相乘器最大容许输入电压。（2）载波震荡电压不但应与原载波电压同频，而且应该同相。因为，达到最大值，相应的值也达到最大的可能值。故相乘检波也称同步检波。4.4低通滤波器部分原理所谓RC低通滤波器就是允许低频信号通过，而将高频信号衰减的电路滤除。图4.4.1低通滤波器模型对于不同滤波器而言，每个频率的信号的减弱程度不同。当使用在音频应用时，它有时被称为高频剪切滤波器,或高音消除滤波器。　　低通滤波器概念有许多不同的形式，其中包括电子线路（如音频设备中使用的hiss滤波器、平滑数据的数字算法、音障（acousticbarriers）、图像模糊处理等等，这两个工具都通过剔除短期波动、保留长期发展趋势提供了信号的平滑形式。低通滤波器在信号处理中的作用等同于其它领域如金融领域中移动平均数（movingaverage)所起的作用；低通滤波器有很多种，其中，最通用的就是巴特沃斯滤波器和切比雪夫滤波器。在DSB解调电路中低通滤波器的上截止频率应低于2倍的高频载波频率，而高于最高调制频率。相乘检波器中的滤波器所需滤除和所需提取的频率间隔拉大了，滤波器的制作较容易。19 第5章设计过程5.1总体方案总体电路设计框图如下：图5.1.1总体设计框图当用作调制的乘法器的双差分对处于线性工作状态时，给其输入调制信号和载波信号，经过调制后得到已调信号。当用于解调的乘法器也工作于线性状态时给其输入已调信号和载波信号，经过解调后得到信号，将输入低通滤波器得到基带信号。5.2电路设计及参数选择整体电路核心为模拟乘法器，本实验在调制部分应用双差分对乘法器，在解调部分应用MC1496芯片。模拟乘法器是对两个模拟信号实现相乘功能的有源非线性器件，主要功能是实现两个互不相关信号的相乘，即输出信号与两输入信号相乘积成正比。它有两个输入端口，即X和Y输入端口。根据双差分对模拟乘法器基本原理制成的单片集成模拟相乘器MC1496是四象限乘法器，内部结构如图5.2.1。19 图5.2.1MC1496内部结构图5.2.2MC1496管脚排列图5.2.3MC1496符号19 调制电路采用双差分对乘法器，双差分对乘法电路由三对差分管构成。在本课程设计中设计的电路图如图5.2.4。图5.2.4调制部分电路图设输入信号，。双端输出时，双端电流其中，，故，其中，。因而上式说明，双差分对电路并没有实现和的相乘运算，仅提供了两个非线性函数（双曲正切）相乘的特征。与单差分电路分析类似。（1），时，式子近似为这时实现了和的乘法运算。19 （2），时，式子近似为这时包含频率成分为，，，…虽然实现了和的线性关系，但幅值都很小。为此，在实际电路中采用负反馈技术来扩展的动态范围。扩展后双差分管的输出差值电流为解调电路应用二极管平衡解调电路进行同步检波，乘法器MC1496的Y输入端接载波信号，X输入端接从调制电路输出的已调信号，后接由和组成的低通滤波器滤除谐波分量。示波器A、B端分别输入已调信号和解调基带信号，可观察到二者波形。暂时选取低通滤波器参数为电阻，电容，计算可得低通滤波器截止频率。解调部分电路图如图5.2.5。图5.2.5解调部分电路图19 综合上述分析，完整的DSB信号调制解调电路图设计如下图5.2.6总调制解调电路图19 第6章仿真过程6.1实验结果XSC3显示调制信号波形图6.1.1调制信号波形XSC4显示载波信号波形图6.1.2载波信号波形19 XSA1显示已调信号频谱图6.1.3已调信号频谱XSC2显示已调信号波形图6.1.4已调信号波形19 XSC2显示解调信号波形及已调信号波形图6.1.5解调信号波形及已调信号波形6.2结果分析1、在已调波的波形中可读出，，所以=0.565,理想值为1。2、观察图6.1.5可看到解调输出波形有失真，分析其失真原因有以下几点：（1）由于电路中选择的芯片作用，相乘器的最大容许输入电压与电路中本机振荡电压相差不大，致使产生的解调信号波形产生少许失真。（2）在乘法器的输出端口有少许的载频泄漏，在低通滤波器滤除时仍然留有少许，对解调出的波形产生干扰，从而产生少许失真。（3）在信号传递过程中，频率和相位偏移都会影响波形的质量，从而产生失真。（4）因为在第二章中介绍了在DSB信号解调电路中滤波器上截止频率应低于2倍的高频载波频率，而高于最高调制频率。即要求且，在设计电路中滤波器截止频率仅为0.61KHz，不满足上述要求，所以解调出的信号有一定失真。3、观察图6.1.3已调信号频谱图可看到，由于前段电路没有经过带通滤波器，导致解调后得到的频谱图出现多次谐波。但其总体变化趋势保持不变。19 参考文献<1>王刚，Multisim10在电子设计中的应用，北京邮电大学出版社<2>高如云，张齐民，通信电子线路，西安电子科技大学出版社<3>曹志刚，现代通信原理，清华大学出版社<4>刘毅敏，通信电子线路设计，武汉科技大学出版社<5>李芳，计算机仿真，西安电子科技大学出版社<6>黄智伟.射频电路设计.电子工业出版社.<7>侯丽敏.通信电子线路.清华大学出版社.<8>谢阮清.解月珍.通信电子线路.北京邮电大学出版社.19 课程设计总结　整整两星期的日子里，可以说得是苦多于甜，但是可以学到很多很多的的东西，同时不仅可以巩固了以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。通过这次课程设计让我们真正理解了生活中日常见到的电子装置的基本工作原理，认识到理论与实践之间的差距，联系实际的应用去理解知识比一大堆理论来得直接与清晰明了。同时也提高了自己的实际动手能力和独立思考的能力。在设计的过程中难免会遇到过各种各样的问题，在设计开始并没有想过会存在那么多的问题，当着手时才发现要完成一个信号的调制与解调，在元器件、电路和取值都要有一部分的要求，科学是严谨的，这更让我们一丝不苟起来.　　本次课设要求使用Multisim软件进行电路设计与仿真，通过设计完成了题目的要求。本次课程设计，首先针对题目进行分析，将所涉及的幅度调制信号做了研究，大体上把握了设计的流程以及思路，再通过查阅相关资料，能对相关知识做正确的记录，以便随时查看，在问题的分析阶段中，根据所学通信电子线路内容以及结合通信原理知识，对整个过程做详细的分析，并对结果做出判断，这样就提高了自己的相关知识，同时加深了对Multisim软件的应用。总之，在这次设计中，通过自己的努力，认真学习相关的知识，通过设计分析，大大提高了自己解决问题的能力，而在设计过程中通过对错误的改正，加强了对相关知识的理解，这将对以后的学习和工作有着很大的帮助。同时在这次设计中应用了不同的知识，这样我就可以更好的将不同科目的知识进行联系，对以后学习有着巨大的帮助通过这次课程设计之后，也对以前所学过的知识重新温故。　　这次课设的顺利完成，可以说是来之不易，在设计中遇到了很多问题，最后在彭铎老师的辛勤指导下，终于游逆而解。并且在老师的身上学到很多实用的知识，在此我表示感谢！同时，对给过我帮助的所有同学和各位指导老师再次表示忠心的感谢！　　　19 原文已完。下文为附加文档，如不需要，下载后可以编辑删除，谢谢！施工组织设计本施工组织设计是本着“一流的质量、一流的工期、科学管理”来进行编制的。编制时，我公司技术发展部、质检科以及项目部经过精心研究、合理组织、充分利用先进工艺，特制定本施工组织设计。一、工程概况：西夏建材城生活区27#、30#住宅楼位于银川市新市区，橡胶厂对面。本工程由宁夏燕宝房地产开发有限公司开发，银川市规划建筑设计院设计。本工程耐火等级二级，屋面防水等级三级，地震防烈度为8度，设计使用年限50年。本工程建筑面积:27#楼3824.75m2;30#楼3824.75m2。室内地坪±0.00以绝对标高1110.5m为准，总长27#楼47.28m；30#楼47.28m。总宽27#楼14.26m；30#楼14.26m。设计室外地坪至檐口高度18.600m，呈长方形布置，东西向，三个单元。本工程设计屋面为坡屋面防水采用防水涂料。外墙水泥砂浆抹面，外刷浅灰色墙漆。内墙面除卫生间200×45 300瓷砖，高到顶外，其余均水泥砂桨罩面，刮二遍腻子；楼梯间内墙采用50厚胶粉聚苯颗粒保温。地面除卫生间200×200防滑地砖，楼梯间50厚细石砼1：1水泥砂浆压光外，其余均采用50厚豆石砼毛地面。楼梯间单元门采用楼宇对讲门，卧室门、卫生间门采用木门，进户门采用保温防盗门。本工程窗均采用塑钢单框双玻窗，开启窗均加纱扇。本工程设计为节能型住宅，外墙均贴保温板。本工程设计为砖混结构，共六层。基础采用C30钢筋砼条形基础，上砌MU30毛石基础，砂浆采用M10水泥砂浆。一、二、三、四层墙体采用M10混合砂浆砌筑MU15多孔砖；五层以上采用M7.5混合砂浆砌筑MU15多孔砖。本工程结构中使用主要材料：钢材：I级钢，II级钢；砼：基础垫层C10，基础底板、地圈梁、基础构造柱均采用C30，其余均C20。本工程设计给水管采用PPR塑料管，热熔连接；排水管采用UPVC硬聚氯乙烯管，粘接；给水管道安装除立管及安装IC卡水表的管段明设计外，其余均暗设。本工程设计采暖为钢制高频焊翅片管散热器。本工程设计照明电源采用BV－2.5铜芯线，插座电源等采用BV－4铜芯线；除客厅为吸顶灯外，其余均采用座灯。一、施工部署及进度计划1、工期安排45 本工程合同计划开工日期：2004年8月21日，竣工日期：2005年7月10日，合同工期315天。计划2004年9月15日前完成基础工程，2004年12月30日完成主体结构工程，2005年6月20日完成装修工种，安装工程穿插进行，于2005年7月1日前完成。具体进度计划详见附图－1（施工进度计划）。2、施工顺序⑴基础工程工程定位线（验线）→挖坑→钎探（验坑）→砂砾垫层的施工→基础砼垫层→刷环保沥青→基础放线（预检）→砼条形基础→刷环保沥青→毛石基础的砌筑→构造柱砼→地圈梁→地沟→回填工。⑵结构工程结构定位放线（预检）→构造柱钢筋绑扎、定位（隐检）→砖墙砌筑（＋50cm线找平、预检）→柱梁、顶板支模（预检）→梁板钢筋绑扎（隐检、开盘申请）→砼浇筑→下一层结构定位放线→重复上述施工工序直至顶。⑶内装修工程门窗框安装→室内墙面抹灰→楼地面→门窗安装、油漆→五金安装、内部清理→通水通电、竣工。⑷外装修工程外装修工程遵循先上后下原则，屋面工程（包括烟道、透气孔、压顶、找平层）结束后，进行大面积装饰，塑钢门窗在装修中逐步插入。一、施工准备45 1、现场道路本工程北靠北京西路，南临规划道路，交通较为方便。场内道路采用级配砂石铺垫，压路机压。2、机械准备⑴设2台搅拌机，2台水泵。⑵现场设钢筋切断机1台，调直机1台，电焊机2台，1台对焊机。⑶现场设木工锯，木工刨各1台。⑷回填期间设打夯机2台。⑸现场设塔吊2台。3、施工用电施工用电已由建设单位引入现场；根据工程特点，设总配电箱1个，塔吊、搅抖站、搅拌机、切断机、调直机、对焊机、木工棚、楼层用电、生活区各配置配电箱1个；电源均采用三相五线制；各分支均采用钢管埋地；各种机械均设置接零、接地保护。具体配电箱位置详见总施工平面图。3、施工用水施工用水采用深井水自来水，并砌筑一蓄水池进行蓄水。楼层用水采用钢管焊接给水管，每层留一出水口；给水管不置蓄水池内，由潜水泵进行送水。4、生活用水生活用水采用自来水。45 1、劳动力安排⑴结构期间：瓦工40人；钢筋工15人；木工15人；放线工2人；材料1人；机工4人；电工2人；水暖工2人；架子工8人；电焊工2人；壮工20人。⑵装修期间抹灰工60人；木工4人；油工8人；电工6人；水暖工10人。四、主要施工方法1、施工测量放线⑴施工测量基本要求A、西夏建材城生活区17#、30#住宅楼定位依据：西夏建材城生活区工程总体规划图，北京路、规划道路永久性定位B、根据工程特点及＜建筑工程施工测量规程＞DBI01－21－95，4、3、2条，此工程设置精度等级为二级，测角中误差±12，边长相对误差1/15000。C、根据施工组织设计中进度控制测量工作进度，明确对工程服务，对工程进度负责的工作目的。⑵工程定位A、根据工程特点，平面布置和定位原则，设置一横一纵两条主控线即27#楼：（A）轴线和（1）轴线；30#楼：（A）轴线和（1）轴线。根据主轴线设置两条次轴线即27#45 楼：（H）轴线和（27）轴线；30#楼：（H）轴线和（27）轴线。B、主、次控轴线定位时均布置引桩，引桩采用木桩，后砌一水泥砂浆砖墩；并将轴线标注在四周永久性建筑物或构造物上，施测完成后报建设单位、监理单位确认后另以妥善保护。C、控轴线沿结构逐层弹在墙上，用以控制楼层定位。D、水准点：建设单位给定准点，建筑物±0.00相当于绝对标高1110.500m。⑶基础测量A、在开挖前，基坑根据平面布置，轴线控制桩为基准定出基坑长、宽度，作为拉小线的依据；根据结构要求，条基外侧1100mm为砂砾垫层边，考虑放坡，撒上白灰线，进行开挖。B、在垫层上进行基础定位放线前，以建筑物平面控制线为准，校测建筑物轴线控制桩无误后，再用经纬仪以正倒镜挑直法直接投测各轴线。C、标高由水准点引测至坑底。⑷结构施工测量A、首层放线验收后，主控轴一引至外墙立面上，作为以上务层主轴线竖身高以测的基准。B、施工层放线时，应在结构平面上校投测轴线，闭合后再测设细部尺寸和边线。45 C、标高竖向传递设置3个标高点，以其平均点引测水平线折平时，尽量将水准仪安置在测点范围内中心位置，进行测设。2、基坑开挖本工种设计地基换工，夯填砂砾垫层1100mm；根据此特点，采用机械大开挖，留200mm厚进行挖工、铲平。开挖时，根据现场实际土质，按规范要求1:0.33放坡，反铲挖掘机挖土。开挖出的土，根据现场实际情况，尽量留足需用的好土，多余土方挖出，避免二次搬运。人工开挖时，由技术员抄平好水平控制小木桩，用方铲铲平。挖掘机挖土应该从上而下施工，禁止采用挖空底脚的操作方法。机械挖土,先发出信号，挖土的时候，挖掘机操作范围内，不许进行其他工作，装土的时候，任何人都不能停留在装土车上。3、砌筑工程⑴材料砖：MU15多孔砖，毛石基础采用MU30毛石。砂浆：±0.00以下采用M10水泥砂浆，一、二、三、四层采用M10混合砂浆，五层以上采用M7.5混合砂浆。⑵砌筑要求A、开工前由工长对所管辖班组下发技术交底。B、砌筑前应提前浇水湿润砖块，水率保持在10％－15％。C、砌筑采用满铺满挤“三一砌筑法“45 ，要求灰浆饱满，灰缝8－12mm。D、外墙转角处应同时砌筑，内外墙交接处必须留斜槎，槎子长度不小于墙体高度的2/3，槎子必须平直、通顺。E、隔墙与墙不同时砌筑又不留成斜槎时可于墙中引出阳槎或在墙的灰缝中预埋拉结筋，每道不少于2根。F、接槎时必须将表面清理干净，浇水湿润，填实砂浆，保持灰缝平直。G、砖墙按图纸要求每50mm设置2φ6钢筋与构造柱拉结，具体要求见结构总说明。H、施工时需留置临时洞口，其侧边离交接处的墙面不少于500mm，顶部设边梁。4、钢筋工程⑴凡进场钢筋须具备材质证明，原材料须取样试验，经复试合格后方可使用。⑵钢筋绑扎前应仔细对照图纸进行翻样，根据翻样配料，施工前由工长对所管辖班组下发技术交底，准备施工工具，做好施工的准备工作。⑶板中受力钢筋搭接，I级钢30d，II级钢40d，搭接位置：上部钢筋在跨中1/3范围内，下部钢筋在支座1/3范围内。⑷钢筋保护层：基础40mm，柱、梁30mm，板20mm。保护层采用50mm×50mm的水泥砂浆块。板上部钢筋用马凳按梅花状支起。45 ⑸所有钢筋绑扎，须填写隐检记录，质评资料及目检记录，验收合格后方可进行下道工序。5、砼工程⑴水泥进场后须做复试，经复试合格后由试验室下达配合比。施工中严格掌握各种材料的用量，并在搅拌机前进行标识，注明每立方米、每盘用量。同时搅拌时，须车车进磅，做好记录。⑵浇筑前，对模板内杂物及油污、泥土清理干净。⑶投料顺序：石子→水泥→砂子。⑷本工程均采用插入式振捣器，一次浇筑厚度不宜超过振捣器作用部分长度的1.25倍，捣实砼的移动间距不宜大于振捣器作用半径的1.5倍。⑸砼浇筑后1昼夜浇水养护，养护期不少于7d，砼强度未达到1.2MPa之前不得上人作业。6、模板工程⑴本工程模板采用钢木混合模板。模板支搭的标高、截面尺寸、平整度、垂直度应达到质量验收标准，以满足其钢度，稳定性要求。⑵模板支撑应牢固可靠，安装进程中须有防倾覆的临时固定措施。⑶本工程选用851脱模剂，每拆除一次模板经清理后涂刷脱模剂，再重新组装，以保证砼的外观质量。45 1、架子工程⑴本工程采用双排架子防护，外设立杆距墙2m，里皮距墙50cm，立杆间距1.5m，顺水间距1.2m，间距不大于1m。⑵架子底部夯实，垫木板，绑扫地杆。⑶为加强架子的稳定性，每七根立杆间设十字盖，斜杆与地面夹角60o。⑷为防止脚平架外倾，与结构采用钢性拉接，拉接点间距附和“垂四平六“的原则。⑸外防护架用闭目式安全网进行封闭，两平网塔接和网下口必须绑孔紧密。⑹结构架子高出作业层1m，每步架子满铺脚手板，要求严密牢固并严禁探头板。2、装饰工程装饰工程施工前，要组织质监部门、建设、设计、施工单位四方参加的主体结构工程核验收，对已完全体分部工程进行全面检查、发现问题及时处理，清除隐患，并做好装饰前材料、机具及技术准备工作。1、根据预算所需材料数量，提出材料进场日期，在不影响施工用料的原则下，尽量减少施工用地，按照供料计划分期分批组织材料进场。45 2、将墙面找方垂直线，清理基层，然后冲筋，按照图纸要求，分层找平垂直，阴阳角度方正，然后拉线作灰饼。底子灰应粘结牢固，并用刮杠刮平，木抹子抹平。3、罩面应均匀一致，并应在终凝前刮平压光，上三遍灰抹子。4、油漆、涂料施工：油漆工程施工时，施工环境应清洁干净，待抹灰、楼地面工程全部完工后方可施工，油漆涂刷前被涂物的表面必须干燥、清洁，刷漆时要多刷多理不流坠，达到薄厚均匀，色调一致，表面光亮。墙面涂料基层要求现整，对缝隙微小孔洞，要用腻子找平，并用砂纸磨平。为了使颜色一致，应使用同一配合比的涂料，使用时涂料搅匀，方可涂刷，接槎外留在阴阳角外必须保证涂层均匀一致表面不显刷纹。1、楼地面工程楼地面工程只作50厚豆石砼垫层。做垫层必须先冲筋后做垫层，其平整度要控制在4mm以内，加强养护4－5天后，才能进行上层施工。10、层面工程1、屋面保温层及找平层必须符合设计要求，防水采用防水卷材。2、做水泥砂浆找平层表面应平整压光，屋面与女儿墙交接处抹成R≥150mm圆角。45 3、本工程屋面材料防水，专业性强，为保证质量，我们请专业人员作防水层。4、原材料在使用前经化验合格后才能使用，不合格材料严禁使用。11、水、暖、电安装工程⑴管道安装应选用合格的产品，并按设计放线，坡度值及坡向应符合图纸和规范要求。⑵水、暖安装前做单项试压，完毕后做通、闭水后试验和打压试验，卫生间闭水试验不少于24小时。⑶电预埋管路宜沿最近线路敷设，应尽量减少弯曲，用线管的弯曲丝接套丝，折扁裂缝焊接，管口应套丝用堵头堵塞。油漆防腐等均符合图纸各施工规范及质量评定标准。⑷灯具、插座、开关等器具安装，其标高位置应符合设计要求，表面应平直洁净方正。⑸灯具、插座、开关等器具必须选用合格产品，不合格产品严禁使用。⑹做好各种绝缘接地电阻的测试和系统调整记录，检查配线的组序一定要符合设计要求。五、预防质量通病之措施本工程按优质工程进行管理与控制，其优质工程的目标体系与创优质工程的保证措施在本工程施工组织设计中做了详述。本措施不再述。45 创优质工程除对各分部、分项、工序工程施工中，精心操作，一丝不苟、高标准严要求作业外，关键是防止质量通病。为此，提出防止通病的作业措施如下：1、砖墙砌体组砌方法：⑴、组砌方法：一顺一丁组砌，由于这种方法有较多的丁砖，加强了在墙体厚度方向的连结，砌体的抗压强度要高一些。⑵、重视砖砌体水平灰缝的厚度不均与砂浆饱满度：①、水平灰缝不匀：规范规定砖砌体水平灰缝厚度与竖向灰缝宽度一般为10mm，但不应小于8mm，也不应小于12mm。砂浆的作用：一是铺平砖的砌筑表面，二是将块体砖粘接成一个整体。规范中之所以有厚度和宽度要求，是由于灰缝过薄，使砌体产生不均匀受力，影响砌体随载能力。如果灰缝过厚，由于砂浆抗压强度低于压的抗压可度。在荷载作用下，会增大砂浆的横向变形，降低砌体的强度。试验研究表明，当水平灰缝为12mm时，砖砌体的抗压强度极限，仅为10mm厚时的70－75％，所以要保证水平灰缝厚度在8－12mm之间。怎样确保水平灰缝的厚度呢？A、皮数杆上，一定将缝厚度标明、标准。B、砌砖时，一定要按皮数杆的分层挂线，将小线接紧，跟线铺灰，跟线砌筑。C、砌浆所用之中砂，一定要过筛，将大于5mm的砂子筛掉。45 D、要选砖，将过厚的砖剔掉。E、均匀铺灰，务使铺灰之厚度均匀一致。坚持“一块砖、一铲灰、一揉挤“的“三一“砌砖法“。②砂浆必须满铺，确保砂浆饱满度。规范规定：多孔砖砌体，水平灰缝的砂浆饱满度不得低于80％，这是因为，灰缝的饱满度，对砌体的强度影响很大。比如：根据试验研究，当水平灰缝满足80％以上，竖缝饱满度满足60％以上时，砌体强度较不饱满时，要提高2－3倍，怎样保证灰缝饱满度呢？A、支持使用所述的“三一“砌砖法，即“一块砖、一铲灰、一揉挤“。B、水平缝用铺浆法（铺浆长度≤50cm）砌筑，竖缝用挤浆法砌筑，竖缝还要畏助以加浆法，以使竖向饱满，绝不可用水冲灌浆法。C、砂浆使用时，如有淅水，须作二次拌合后再用。绝不可加水二次拌合。拌好的砂浆，须于3小时之内使用完毕。D、不可以干砖砌筑。淋砖时，一般以15％含水率为宜。（约砖块四周浸水15mm左右）。③注意砌砖时的拉结筋的留置方法：砖砌体的拉结筋留置方法，按设计要求招待。如设计没有具体规定时，按规范执行。规范规定“拉结筋的数量每12cm厚墙放1根Ф6钢筋，沿墙高每50cm45 留一组。埋入长度从墙的留槎处算起，每边均＜100cm，末端应有弯钩”见图。规范还规定：“构造柱与墙连拉处，宜砌成马牙槎，并沿墙高每50cm设2Ф6拉结钢筋，每边伸入墙内＞100cm。2、预防楼梯砼踏步掉角：楼梯踏步浇筑砼后，往往因达不到砼强度要求，就因施工需要提前使用，既便有了足够强度，使用不慎，都会掉楞掉角。而且有了掉角，修补十分困难，且不定期牢固。为此宜采用两种方式予以防治：⑴踏步楞角上，在浇筑砼时增设防护钢筋。⑵踏步拆模时，立即以砂袋将踏步覆盖。（水泥袋或用针织袋装砂）既有利于砼养护，又可保护踏步楞角。3、楼梯弊端的预防：防止踏步不等高：踏步不等高，既不美观，又影响使用。踏步不等高现象，一般发生在最上或最下一步踏步中。产生的原则，一是建筑标高与结构标高不吻合。二是将结构标高误为建筑标高。三是施工粗心，支模有误。为此，浇筑楼梯之间：⑴仔细核查楼梯结构图与建筑图中的标高是否吻合。经查核与细致计算无误后，再制作安装模板。⑵45 浇筑砼中，往往由于操作与模板细微变形，也会使踏步有稍话误差。这一个误差，要在水泥砂浆罩面时予以调整。为使罩面有标准。在罩面之前，根据平台标高在楼梯侧面墙上弹出一道踏步踏级的标准斜线。罩面抹灰时，便踏步的外阳角恰恰落在这一条斜线上。这样做，罩面完成后，踏步的级高级宽就一致了。⑶如果，施工出现踏步尺寸有较大误差，一定要先行剔凿，并用细石砼或高强度水泥砂浆调整生，再做罩面。4、堵好脚手眼：堵脚手眼做得好坏，直接影响装修质量。一是影响墙面抹灰之脱落、开裂也空鼓；二是洒水可沿已开裂的脚手眼进入室内。因此，堵脚手眼的工作万不可忽视、大意：⑴将脚手眼孔内的砂浆、灰尘凿掉，清除洁净，洒水湿透眼内孔壁。⑵将砖浸水湿透。脚手眼内外同时堵砌，绝不准用干砖堵塞。⑶用“一砖、一铲灰、一挤塞“三一砌砖法堵塞，绝不准用碎块碴堵塞。⑷砂浆必须饱满（最后的一块砖堵完后，用竹片或扁平钢筋将砂浆塞实，刮平，灰缝要均匀、实心实意，不准不刮浆干塞砖块）。5、散水砼变形缝的做法：45 砼散水的变形缝，常规做法是镶嵌木条，砼浇筑有足够强度后将此木条取出，再灌以沥青砂浆。其缺点是L散水板块相邻高差平整不易保证，木嵌条不可取净，取木条将板块楞角碰坏，不灌沥青砂浆而灌热沥青等。好的做法是：⑴、事先按变形的长短、高度（板块砼厚）的制作厚为20mm的沥青砂浆板条；⑵砼板块浇筑前，第一块板的断缝处支设模块，砼有足够强度（1.2Mpa）后，拆除侧模板，将预制沥青砂浆板条贴粘在砼板块侧缝表面，接着浇筑第二块板块砼。集资或跳浇散水板块。（靠墙身处不支模板，直接将沥青砂浆板条粘贴）。⑶当板块砼都有了足够强度后，再用加热后的铁铬子，将缝处沥青砂浆板条予以慰汤，使其缝隙深浅一致，交角平顺。6、卫生间地面漏水的预防：⑴现浇砼楼板：沿房间四周墙上翻150mm。⑵找平层：施工前，清理面层须洁净，并湿润砼楼板表面，之后刷一层TG胶素水泥浆。⑶找坡层用细石砼，并找出排队水坡度，坡向地漏，要平整光洁。上刷冷底油一道。⑷防水层：用一布四涂。但沿四周墙上150mm，遇向口时，伸向口外300mm。⑸粘结层：用1：20水泥砂浆厚≥20mm，沿墙四周上翻150mm并粉光。注意排水坡度与坡向或做C20细石砼。7、管道根部的渗漏预防：⑴45 、浇筑钢筋砼楼板，用时准确地将位置、尺寸预留楼板管道孔。或埋设预留套管。⑵、如为预留孔洞时，要预留万不可事后凿孔或扩孔。如为预留套管进，位置一定要准确。套管要焊上止水钢环。⑶、预留孔洞的模盒或套管一棕要与楼板的模板固定防止错位。浇筑砼时派专人看护，以利及时修正。⑷、地面的做法按设计要求进行或建议甲方按上述“地面漏水防预“中所提做法处理，但防水层必须沿套管或给排水管上翻150mm并与管子贴粘牢固。⑸、如为预留孔洞，等管道安装就位并校正固定后，对预留洞要用与楼板同标号的砂浆（或1：2－1：2.5的水泥砂浆等）填实、捣固，使其与砼结合密实，决不许以碎砖、碎石、杂物随意堵塞。⑹、做地面时，切切注意地面排水坡度与坡向。8、门窗固定用木砖的改进：木门传统的固定方法是：用钉子将木门框固定在预先埋设在砖内的木砖上。每边固定点不少于2处，间距≯1.2m。这种传统做法的弊端是：木砖容易松动，木砖漏留，木砖大小倒放等，致使门窗的安装质量受到影响。改进方法是以用C20砼制成120mm及240mm的预制块，内预埋木砖。⑴、木砖埋入预制块模具前，须以防腐处理。⑵、120预制块用于370墙及120墙中。240预制块用于240墙中。45 9、塑钢窗之固定：⑴、塑钢窗与墙体的固定用连接点的设置：距框角≯180mm；间距≯600mm。眼下存在的问题是：设置连接点不足，甚或漏设，这不仅影响门窗板动不稳，更有甚者会影响日后擦窗人的生命安全。为此，日后一定要按图示之要求设置固定杠用连接点。⑵、连接点的钉固方法：墙体砌筑时，将C20砼预制块，不论砖墙、砼墙、加气块墙、都用射钉将铁板连接条钉在墙上，更有将普通铁钉钉在墙上者，都是极不安全，极不妥的操作方法。⑶、固定门窗框用的连接铁板与钉接：①、连接铁板条：其规格为：（长×宽×厚）≥140mm×20mm×1.5mm射钉规格为：（直径×长）≥3.7mm×42mm或金属胀锚螺栓：（直径×长）≥8mm×65mm施工中，常常见到连接铁板条规格过小（厚不到1mm），甚至有的用0.5mm的镀锌铁皮剪成条状做连接铁板条用，用直径4mm的螺钉固定连接铁板条，都不是妥的，或直接用铁钉钉更为不妥。②、连接铁板条与塑钢之连接，用塑钢抽芯铆钉，其直径≥5mm，不用5mm螺钉或4mm的自攻螺丝。45 ⑷、预防塑钢与铁制连接铁板条之间的电偶腐蚀L：为了防止塑钢和连接铁板条之间的电偶腐蚀，采取下列措施：①、采用镀锌钢板制作连接铁板条。②、或将连接用铁板条与塑钢之间用塑料膜隔开。③、或用密封漆将塑钢与铁板条之间，窗框与墙之间予以封闭以免雨水浸入。10、给水管道施工给水管道安装施工比较简单。便是它是承压管，将受较高水压力，如粗心施工，也会带来管道渗漏，为此：⑴、管子接口：①、丝口连接：加工丝扣时要做到：丝扣光滑、端正、不抖丝、不乱扣、有椎度。这五点都要达到。有一点不符合要求，剔出重新加工或切去此端重做。②、焊接接口：设计要要求坡口焊时，坡口加工的形式须符合设计要求。不需坡口焊时，在焊前用砂布将管口打磨干净，两管对口间要均匀，不可一侧大，一侧小。焊接时，焊缝高度要符合规范要求。⑵、安装①、安装前弄清图纸，查清管子位置，走向、标高。并做现场查验当实际尺寸与图纸不符合时，提出修正，以免与土建产生矛盾。45 ②、安装时，管子必须找正后再拧紧，不得倒拧，以免损坏丝扣。⑶、下料：管道不料时，尺寸一定要准确，给水管误差≤5mm。为确保下料时尺寸准确，对实际安装位置与尺寸进行实测实量，不要按图纸尺寸下料。同时，必须逐根管道都要实测实量。⑷、水压试验：①、把好水压试验关，是控制管道安装质量的关键。②、压力表必须精确，使用前要进行校验。③、试验时，第一要查看压力表的压力降，第二要逐房间察看管道的渗漏情况。④、渗水的接头、管子必须返工。大面积漏水的管段必须换掉或修理，并至不再出现“跑、冒、漏、渗“为止。11、注意配电箱的产品质量验收：市场采购的配电箱，不少是不符合国家标准的新产品。除新产品的外观质量外，突出的质量缺点是：⑴、不设零线；⑵、没有设置零线与保护接地汇流排。这种缺陷的存在，在接线时，往往将箱上的所有插座的零线串接，保护接地串接。这样，当前面的插座坏了，接在后面的几个插座就会发生零线断线或地线断线，造成搞插座没有电，或在发生漏电事故时，漏电开关不动作，严重者造成人员伤亡。45 为此，在采购配电箱时和安装配电箱之前，对其质量进行检查。查看是否分别设置了零线和保护地线汇流排。不合格者，不得使用。12、插座接线：⑴、单相二线插座：原则是“开关永远控制相线“。⑵、单相三线插座：面对插座的右孔接相线，左孔接零线。13、电器的接地电器安装中，首先考虑的就是用电安全。低压系统地接地保护最优形式就是“三相五线制供电形式“，它非常适用于分散的民用建筑，也适用于施工现场的临时供电。从电源时入配电箱之后，从接地板的引上线和电源中性点的焦点处，向室内分出保护线PE和进入电路的零线N，在建筑物地也不得混淆，困为，一旦线进入电路，就有电源通过，混淆后，就会引起漏保护器跳闸，影响正常使用。所以在用户配电线路中，插座中的线和线应该统一有颜色的区别。六、工程进度计划工期控制：要工程计划自2004年8月15日开工，2005年7月10日竣工，总工期330天。为保证工期目标的实现，将施工过程划分为五个阶段。1、基础施工阶段：45 自2004年8月15日至9月30日为基础工程施工阶段，本阶段需要完成定位放线、挖工、砂砾垫层、条形基础砼、毛石基础、地圈梁等项目。同时，安排人员按图纸设计要求预制门、窗梁主体结构钢筋制作，模板配制，主体施工做好准备工作。2、主体施工阶段：自2004年10月1日至2004年12月30日是主体施工阶段，本阶段要完成墙体砌筑，预制过梁安装，现浇钢筋砼，梁、板的支模、砼等项目。主体施工阶段组织流水施工，每层主体施工15天。施工期间，水、暖、电施工人员密切配合，作好预留、预埋工作，避免事后在墙体上打洞。3、装修施工阶段：自2005年3月1日至2005年6月20日为装修工程施工阶段。4、安装工程施工阶段：自基础工程至装修工程，安装工程施工贯穿始终，从时间上虽然与土建同步进行，但本工程设计有给排水、采暖、一般电照处还有电话、有线电视，所以说，是一个水暖、电等较齐全的工程。为此，在劳动力安排上专门有水暖工、电工施工班组与土建施工密切配合，相对独立地完成水暖、电安装工程施工任务。5、工程收尾交工阶段：45 本阶段主要做好成品保护及清理等工作。七、施工平面布置（见附图）施工平面布置原则是：1、尽最大可能少占施工用地，对划定的施工用地，作合理安排；2、塔吊固定后，主要材料及搅拌机械的布置，以其服务业范围为准，紧凑布置。3、根据工程进度，动态管理施工总平面，该高速时及时调整；4、交通道路、供水、供电、消防一次到位进行布置，确保道路通畅，供水供电空耗小，供应充足，并确保工地消防安全。5、建立文明施工现场：材料、配件、工棚、厕所、大宗材料按施工平面图严格要求就位管理，周转材料堆放有序。八、施工组织措施本工程采取项目管理法，按目标进行管理与控制，以目标计划来指导管理与控制行动，变以往以行动来实现目标的被动管理方式为以目标指导行动的主动的主动管理方式。将主动管理与被动管理相结合、前馈控制与反馈控制相结合，事先控制与事中、事后控制相结合。㈠、确保工程进度、实现合同工期的措施：1、工期目标：（平面流水、主体交叉施工）45 控制工期目标330天；其中：±0.00以下工期目标45天；主体结构工期目标：90天；内、外装饰工期目标：80天；水暖电安装工期目标：90天；收尾工期目标：10天。2、确保工期目标的措施：⑴、组建职能完善、人员配套、分工明确的施工项目管理组：项目经理：统筹工期目标，制定工期目标施工措施，决策生产要素供应与优化配置，检查平衡工期目标的实施；技术负责人：制定工期目标计划实施的技术措施，监督按工艺程序施工，解决施工技术措施实施中工期目标计划之失衡；解决施工技术措施实施中工期目标计划之实施，协调工种之穿插，布置与平衡生产要素，做好施工计划之安排与统计；料具供应员：组织材料、构配件、机具之供应，根据生产进度编制料具供应计划；财务管理员：根据工期安排与施工进度计划落实资金之供应，提出月奖金之收支计划，按期收取工程进度款；⑵、按分部分项工程进度制定施工技术措施，制定合理施工流水程序，严格要求操作程序与操作要点之管理，保证工期目标计划之顺利实施；45 ⑶、以日调度日平衡为手段，项目经理及有关人员跟踪检查工期目标计划之实施，对工期目标计划做动态管理与监控；⑷、采取激励措施，对工期、工程质量、安全生产、文明施工的管理者与操作者有上好成绩者予以奖励。㈡、确保工程质量，实现人同质量目标措施：1、质量目标：工程质量总目标：合格，按合格目标进行控制与管理。其中：基础分部工程质量目标：合格；主体工程质量目标：合格；装饰工程质量目标：合格；屋面工程质量目标：合格；门窗工程质量目标：合格；地面楼地面工程质量目标：合格；给排水及供暖工程质量目标：合格；电气、照明工程质量目标：合格；2、确保工程质量目标计划实现的措施：⑴、项目经理部职能组织人员分工明确、职责分明项目经理：施工项目的本权负责人，是质量第一负责人。主管质量之制定，监控质量目标计划之实施评价与激励；45 技术负责人：主持质量目标实施的技术措施之制定，确保质量目标与技术措施对有关工长、作业班长之技术交底、监督技术措施之执行、作好跟踪检查与操作生产调查、建议项目经理与总工长调整作业布置与调换不良作业人员；总工长：监督施工技术措施之履行、调整不良作业人员之岗位、作好材料构配件事先检查、监控配合比的严格执行；有关工长：跟踪检查操作要点之执行、纠正不良作业事件。作好自检、与检、交接质量检查。作好工序、分项工程、分部工程质量进行检查、验收。建议对不良作业人员进行岗位调整；有关班组长与班组质量检查员：对本班人员进行班前操作交底，进行班后作业自检与奖评，监督本班组人员严格操作要点进行作业，参与互检与交接检查，调换不良作业人员岗位；⑵、针对本工程特点与本公司的质量通病，由技术负责人设置质量控制点，并制定操作要点与防治措施，实行重点监控；⑶、工程质量是企业生命，工程质量人人有责，工层层确保工程质量的技术交流；⑷、对工程质量施行“开路“、“一票否决“、“挂牌作业“。工程质量与进度发生矛盾，以质量为主；工程质量与人员安排发生矛盾，以质量为主调换人员；工程质量与材料发生矛盾，以质量为主调换材料；工程质量与机具发生矛盾，以质量为主调换机具；工程质量与工资挂钩，施行优质优奖；⑸、作好材料、构配件的事先检验与控制，把好三关：把好材料、构配件进场验收关：不合格者不准进场；把好材料复试关：对主材料（钢材、水泥、骨料、砖、装饰材料）作好复验，不合格材料不准使用；45 把好材料使用关：正确执行配合比，做好材料计量、正确按规格、品种、数量、强度使用材料，劣材不充好材用，好材不做劣材用，物尽其用；⑹、作好反馈工作：事先了解可能出现质量的部位与质量事件以及可能出现质量风险，并制定防范措施，予以事先控制；⑺、完善项目经理部的质量保证体系与质量管理的法规体系。㈢、确保安全目标实现，保证安全施工的措施：1、安全目标计划：本项目施工全过程中⑴、消灭重伤事故⑵、消灭伤亡事故⑶、消灭多人事故⑷、轻伤事故率：2‰2、确保安全生产的措施⑴、项目经理部有关要员与职能机构，对确保安全生产分工明确，职责分明；项目经理：是企业法人代表在本项目施工管理听全权委托代理人，是安全生产的第一负责人，主持安全措施之制定，组织安全教育与培训，组织安全设施之搭设，组织现场安全宣传与监控，组织项目安全交底，审核五种人员安全作业资格（电气、起重、焊接、机动驾驶、商空作业），组织劳动保护用品之购置与保证，监督安全措施之实施。45 技术负责人：负安全生产的技术责任，制定安全措施，主持安全教育的培训，监督安全措施之实施，对有关工长、专业工种、班组长作好安全交底，建议调换不重视安全生产的管理人员与作业人员。总工长：对有关工长、班组长作安全交底，监督安全措施之实施，调换不重视安全作业人员，监督设施搭设，组织施工平面之布置，监督违章作业，组织与监督有关工长与班组长安全程序施工。有关工长：对本工种作业班组及人员作安全作业交底，监督本工种有关作业规程施工操作，调换不重视安全的作业人员并作专项安全检查交底与检查。专职安全检查员：监督有关工种按作业规程作业，跟踪检查安全作业与安全设施之搭设防，建议调换违章工作人员，时时事事宣传安全作业的重要性，检查劳动保护用品之发放与使用。班组长与班组安全检查员：作好班前安全作业交底班后安全作业奖评，随时检查本班组作业人员按安全检查规定作业，建议奖励安全生产有功人员，随时纠正违章作业，调换不重视安全生产作业人员之岗位。⑵、按工种特点制定工种安全作业交底与作业规程，并进行两级安全交底（技术人对总工长、工长交底；总工长、工长对班组长及作业人员交底）。45 ⑶、编制现场安全措施，并贯彻在施工全过程。⑷、作好安全教育及现场安全宣传。安全教育分为新工人入场教育（项目经理及技术负责人负责）分部分项工程开工前教育（总工长、有关工长负责）工序施工的班前教育与班后奖评（有关工长、班组长负责）。现场安全宣传内容为安全标志、现场安全规则、“三宝”、“四口”利用，标志等，安全检查员负责监督实施。⑸、每个月，项目经理组织一次现场安全大检查。由有关工长、总工长、专职安全员参加，随检查随整改随奖评。⑹、五大专业工种持证上岗⑺、本工程开工前，对施工机械、施工用电等重点编制安全技术措施。㈣、现场文明施工措施：1、现场文明施工指标：⑴、按施工平面图布置材料、机械、电路及管路铺设、临时设修建、道路修建、防火消防设施安设、交通要道防护；⑵、工完场清、随时清、时时清、班后清、使现场整洁有序。食堂、宿舍清洁卫生；⑶、现场文明标志，安全标志，施工责任标志等设齐全完整。2、确保现场文明责任制：⑴、明确现场文明施工责任制；45 项目经理：负布置；有关工长：负清场责任、督促、奖评责任；有关班组长：负责场清、时时清、班后清责任；总工长：负机械按平面图就位责任、监督施工平面图严格执行责任。⑵合理利用现场，科学布置施工总平面图，务使平面图规划合理，物资设备有序。⑶、与每个月安全检查之同时，项目经理组织有关人员对文明施工进行检查，随检查、随纠偏、随整改、随奖评。㈤、综合考评按区建议厅96年4月22日颁发的“工程现场综合考评办法”，每月末对本工地现场进行一次综合考评检查，并认真打分，由项目经理组织公司派人参加。九、工程质量控制标准㈠、质量标准1、分项工程（1）、合格：①、保证项目，必须符合相应评定标准的规定②、检验批项目，抽查点应符合相应质量评定标准的合格规定；③45 、实测项目，抽查点数中，建筑工程有80％以上，建安工程有80％以上的实测值应基本在到相应质量检验评定标准的规定。（2）、注意：当分项工程质量不符合相应质量检验评定标准合格的规定时，必须及时处理，并以按以下规定确定其质量等级。①、返工重作的，可重新评定质量等级；②、经加固补强或经法定检测单位鉴定能够达到设计要求时，其质量仅能评为合格；③、经法定检测单位鉴定达不到原设计要求，但经设计单位签认，可满足结构安全和使用功能要求，可不加固补强的，或经加固有补强改变外形尺寸或造成永久性缺陷的，其质量可定为合格。2、分部工程⑴、合格：所含分项工程的质量全部合格；3、单位工程：⑴、合格：①所含分部工程的质量全部合格；②质量保证资料应符合本标准的规定；③观感质量评定得分率达到90％以上。②质量保证资料应符合本标准的规定；③观感质量评定得分率达到90％及其以上。㈡、工程分解体系：（见附图）㈢、目标体系：1、目标保证体系：45 工序作业质量目标（保证）保证分项目标（保证）分部质量目标（保证）单位工程质量目标。2、目标体系：由工序作业质量目标完成，首先制定工序作业质量目标，其次制定分项质量目标，再其次制定分部工程质量目标，最后制定单位工程质量目标，这样就形成了一个单位工程的完整的目标体系。本住宅楼，其目标体系制定如下：⑴、这一单位工程，由下列分部工程组成：地基与基础工程、主体结构工程、装饰工程、层面工程、上下水与采暖、电气六个分部工程。⑵、地基与基础分部工程由下列分项组成：挖坑、砂砾垫层、C10砼垫层、条形基础、毛石基础、C30钢筋砼地梁、防潮层、回填土七道分项工程组成。⑶、主体结构分部工程，由下列分项组成：砌体、梁、板、C20构造柱，C20圈梁等分项工程。⑷、装饰分部工程由下列分项组成：一般室内抹灰、外墙抹灰墙面、刷涂料、楼地面、门窗五道分项工程。⑹、屋面分部工程由下列分项组成：屋面找水平、保温层、卷材防水层、瓦屋面四道分项工程组成。⑺、上下水与采暖分部工程由下列分项组成：上水管道安装`上水管道附件与卫生器具安装、采暖管道安装、采暖器附件安装四个分项工程。45 ⑻电气分部工程由下列分项组成：配管及管内穿线、护套配线、电气照明灯具及配电箱安装、接地装置四道分项工程。3、质量目标制定：⑴、首先确定单位工程的质量目标；工程质量目标，就是单位工程的质量评定等级，这个目标，在工程承包合同中已做了明确界定（是合格）；其次，规划六个分部工程的质量目标；要明确哪几个分部工程质量必须达到合格标准，才能确保单位工程达到合格。⑵、质量目标制定依据：①、两个承包合同：工程承包合同中规定的本单位工程的目标；项目经理经营承包合同中明确的质量责任目标；②、有关法规、标准、定额；③、有关图纸、招标文件、施工组织设计、资料；④、生产要素的实际状况与动态；⑤、设计要求与有关说明。⑶、以地其基础分部工程为例，其质量目标如下：①、基础分部工程的分项工程质量目标如下图：②、其他分部工程的分项工程的质量目标，中标后由项目经理部制定。㈣、目标控制与管理：45 1、目标控制：项目中在实现所定目标过程中，按预定目标计划实施（也就是将所定目标做为管理活动的中心），在实施管理的过程中，由于各因素会对之产生干扰，项目经理部就要通过检查，获取目标实施中信息，将之与原目标计划进行比较，发现偏差，采取相应措施纠正偏差，确保目标计划的正常实施，最终获得预定目标计划之实施。这是一种将经济活动和管理活动的任务，转换为具体目标加以实施和控制的主动管理法，它的精华就是以目标来指导行动。2、实行目标管理或控制，要有两个条件其一：有一个明确的目标计划体系，如上所述，首先，将施工项目进行分解，形成一个工程分解体系，其次根据工程项目的分解体系，从单位到有关工序制定目标计划，使这形成一个目标计划体系。这样就便于实行目标控制与管理了。其二：有一个合格的控制与管理体系。我们的控制与管理主体就是项目经理与其相应在的有关作业层（工程队），直到作业班组，这就形成了一个控制与管理的工作体系。⑴、工程施工体系（生产体系）：⑵、质量控制与管理体系（组织体系）：⑶、质量控制与管理法规体系：3、施工阶段质量控制的全过程：4、施工阶段质量控制原则：⑴、以预防为主，重点做好事前控制，防患于未然，将质量问题消除在萌芽状态；⑵、坚持质量标准，严格检查，热情帮助；45 ⑶、结合工程特点，结合实际确定控制范围深度与采取的控制方法；⑷、尊重事实，尊重科学，以理服人处理质量问题。5、施工阶段质量控制依据：⑴、有关原材料技术标准；⑵、有关构配件取样试验标准；⑶、有关技术鉴定书；⑷、有关操作规程；⑸、有关规范及验收标准。㈤、施工阶段工程质量管理与控制方法：1、有关技术文件的编制与审核：这是对施工阶段工程质量进行全面管理与控制的重要手段。⑴、审核进入施工现场各分包单位的技术资质证明；⑵、编写开工报告并审核上报；⑶、编写施工方案或施工组织设计，对确保工程质量有可靠技术措施，审核后上报；⑷、编写分部分项工程及重点部位的技术与安全操作要点，并做了全面交底；⑸、原材料、构配件取样送验，并审查试验报告；⑹、进行图纸会审送签署会审记录；⑺45 、对生产五要素（材料、机械、人员、资金、施工方法与环境）进行事先审查。2、质量监督与检查：⑴、检查内容：①、开工之前检查：目标是检查是否具备开工条件，开工后能否保证工程质量，能否确保工程连续正常施工。②、工序作业检查：检查是否按规范、规程与施工方案，交底文件进行作业；③、工序交接检查：在自检、交接检、专职检的基础上，对主要工序和对工程质量有重大影响的工序，由有关工长、专职检查员、甲方代表、监理工程师做工序交接验收检查；④、隐蔽工程检查：凡属隐蔽工程，必须由专职检查员，甲方代表或监理工程师会同一起隐蔽检查验收，并经监理工程师或甲方代表签证后，方能掩盖；⑤、停工后再复工前的检查：需经监理工程师或甲方代表检查认可后，方能下复工令复工；⑥、分项、分部工程，均应经监理工程师或甲方代表检查认可后，方能下复工令复工；⑦、随班跟踪检查：对主要工序容易产生质量事故或通病的工序，专职检查员及有关工长，随班跟踪检查。⑵、检查方法：①、目测法：看、摸、敲、照看：根据质量标准，进行外观目测；45 摸：手感检查；敲：以工具敲击，进行音感检查；照：对暗阴部位以镜子反光检查；②、实测法：吊、量、套、靠吊：以托线板、线锤检查垂直度；量：以测量工具、计量仪表对断在尺寸、轴线、标高、湿度、湿度检查；套：以方尺套方，辅以塞尺检查；靠：以直尺辅以塞尺进行检查；③、试验检查：必须通过试验，才能对质量进行判断，此时使用此方法。3、工序的质量控制：工程项目的施工过程：由一系列相互关联，相互制约的工序所构成。工序的质量是工程项目整体质量的基础。为把工程项目的产品质量管理好，以预防为主，首先就是将工序质量管理好。工序质量包括两个内容：其一是工序活动条件的质量（即每道工序之投入的五要素：人、材、机、资金、技术）要符合要求；其二是工序活动效果的质量（即每道工序施工完成的工程产品要达到有关质量标准）要符合标准要求。⑴、工序质量控制的内容：①、确定工序质量控制流程：45 每道工序完成后（工序产品）→施工自检、互检→会同工长检查验收→通知监理工程师或甲方代表进行工序检查，并办理工序质量验收签证→下道工序施工。②、如上所述，工序活动条件，是指影响工程质量的诸要素（五要素）。找出影响工程质量的重要因素，并加以控制，才可达到工序质量控制之目的。③、及时检查工序质量，并进行分析判断。④、设置工序质量控制点：质量控制点是指：为了保证工序质量而需要控制的重点或部位，或者是薄弱环节，对设之质量控制点可以首先析其可能赞成质量隐患的原因，再针对隐患原因，制定出对策予以预先控制。⑵、工序质量控制点的设置：设置工序质量控制点，并对之进行控制，是对工序质量进行预检的有效措施，要根据工程特点、重要性、复杂程度、准确性、质量标准与要求，全面合理的选定质量控制点，它可能是结构复杂的某一工程项目，也可能是技术要求高，施工难度最大的某一结构构件，也可能是某一分部工程，也可能是影响工序质量的某一个环节。技术操作、材料、机械、施工顺序、技术参数、自然条件、工程环节都可以作为质量控制点来设置，主要视其对质量性之影响的大小及危害程度而定。举例如下：45 ⑴、人的行为：避免人的行为失误赞成质量事故。对高空、高温、水下、危险作业，易燃易爆作业，吊装作业，动作复杂而快速运转的机械作业，精密度及技术要求高的作业，都应从人的生理缺陷、心理活动、技术能力、思维方法、思想素质等方面进行考核，反复交底，以免由于行为的错误，导致违章作业，产生质量事故；⑵、物的状态：有的工序质量控制中，以物的状态为控制重点如施工精密与施工机具有关；如计量不准与计量仪表或计量设备有关，又如主体义叉或多工种密集作业与作业有关等。⑶、材料质量与性能：材料性能与质量直接影响到工程质量。⑷、施工顺序：有的工序作业，必须严格控制相互之间的操作施工顺序，如有违背，将出现对质量不利影响。⑸、技术间歇：有的工序作业，工序之间的技术间歇，其时间性很强，如不严格控制，就会影响工程质量。如砖墙砌筑完成后，一定要有－10D的技术间歇，以便让墙体充分沉陷、稳定、干燥，然后才能抹灰，如违反，立即抹灰，会形成灰面脱落、空鼓。⑹、技术参数：有些技术对数与质量有密切关系，必须严格控制。如：砼配合比，外加剂掺量，夯实土的最佳含水量等。45 ⑺、常见之质量通病：如“渗、漏、泛、堵、壳、裂、砂、锈“等通病的部位，要事先研究消除对策，采取预防措施。⑻、新工艺、新材料、新技术之应用：都必须事先鉴定试验，或虽有鉴定与试验，但本施工单位首次采用，缺乏经验，也应设为质量控制点，严加控制。⑼、质量不够，不合格率较高的产品：这些产品，根据数据统计，表明质量波动较大，不稳定，不合格率较高，应设为质量控制台点，予以控制。㈥、施工阶段质量影响因素（五要素）的控制：（本节只涉及人、材、机、方法、环境五要素，它属于事前控制控制之范畴）1、人的控制：指直接参与工程实践的组织者、指挥者、操作者。对人进行控制之目的，是避免人的失误，并调动其积极性。其要点如下：⑴、人的技术水平：人的技术水平高低，直接影响到工程质量之水平，为此，对技术复杂，难道大，精密要求高的工序操作，要由技术熟练、经验丰富的人来完成。必要时，对其技术水平予以考核。⑵、人的生理缺陷：根据工程特点和作业环境，对人的生理缺陷严加控制。如反应迟钝，应变能力差的人，不能操作快速运行，动作复杂的机械设备等。45 ⑶、人的心理行为：人的心理行为受社会、经济、环境、人际关系之影响，并要接受组织与管理的约束。因为，其劳动态度、注意力、情绪、责任心有不同地点、不同时间有不同变化，为保证质量万无一失，在关键工序和操作上，要控制思想活动，稳定其情绪。⑷、对材料的质量控制：材料质量工程质量的基础，材料质量不符合要求，不可能干出符合质量标准的工程。所以，对材料质量进行控制，是提高工程质量的重要保证，材料控制要点如下：①、订货：对主要装饰材料及配件，订货前，需查清生产厂家情况，看样，向甲方提供样品，同意后，才可正式订货。②、主要设备：订货前，和甲方和监理工程师提出申请，核实是否符合要求；③、主要材料进场时，须具备出厂合格证或化验单，或乙方复检单。所有材料必须具备检验单并经监理工程师验证后方可正式使用；④、所有构配件，皆必须具备厂家批号及出厂合格证；⑤、凡标志不清或有质量怀疑的材料，一定进行复试；⑥、现场配制的材料，先提出试配要求，一定进行复试；⑦45 、对材料性能、质量标准、适用范围、对施工要求等必须充分了解，慎重选用。如红色大理石或带色纹（红、暗红、金黄色纹）的大理石，因其易风人剥落，不宜用于外装饰。早强三乙醇不能用作抗冻剂等。3、施工机械的控制：施工机械对项目的施工进度及质量有着直接影响，从保证施工质量出发，必须从其选型、主要参数、使用操作三方面进行控制；⑴、机械的选型：选择之原则是：因地制宜，因工程制宜，技术上先进，经济上合理，生产上适用，性能上可靠，使用上安全，操作上方便，维修便利。⑵、主要参数：其性能参数，要能满足施工要求，保证质量要求。如选用超重机械时，必须使其参数能满足超重、超重高度、超重半径的要求。⑶、使用与操作：合理使用，正确操作，是保证施工质量的主要环节。如超重机械要确保四限位装置齐全（行程、高度、高幅、超荷）。4、施工方案正确与否，直接影响到项目的进度、质量、成本控制施工方案考虑不妥，会拖延工期、影响质量、增加成本。为此，选定施工方案时，必须结合工程实际，从技术、组织、管理、经济等方面进行全面分析，综合考虑。45 5、环境因素控制：项目施工的环境因素有：技术环境（地质、水文、气象等），管理环境（质量保证体系、质量制度等），劳动环境（劳动组合、劳动工具、工作面等）。环境因素对质量之影响具有复杂而多变之特点，因之，对主要采取有效措施加以控制，对环境之控制，又与方案及技术措施有关。㈦、施工阶段的工程预检：预检是指，工程未施工前所进行的预先检查。审保证质量，防患于未然的有力措施。⑴、建筑物位置、座标、标高：预检座标标准桩、水平桩。⑵、基础工程：预检轴线、标高、预留孔及洞、预埋件位置与数量；⑶、砌体工程：预检墙身轴线、楼层标高、砂浆配合比划预留孔洞位置及尺寸；⑷、钢筋砼工程：预检模板尺寸、轴线、标高、支撑、预埋件、预留孔等；钢筋型号、规格、数量、锚固长度、焊接、绑扎、保护层等；砼配合比、计量手段、外加剂、养护条件等；⑸、主要管线工程：预检标高、位置、坡度、管线等；⑹、构配件工程：预检安装位置、型号、标高、支承长度等；45 ⑺、电气工程：预检变电配位置、高低压进出口方向、电缆沟位置、标高、送电方向。㈧、成品保护：对完成品，进行妥善保护，确保质量、顺利竣工。㈡质量与安全组织保证体系㈢质量与安全法规体系㈣工程质量控制体系㈤进度控制系统45
