光缆线路设计说明 42页

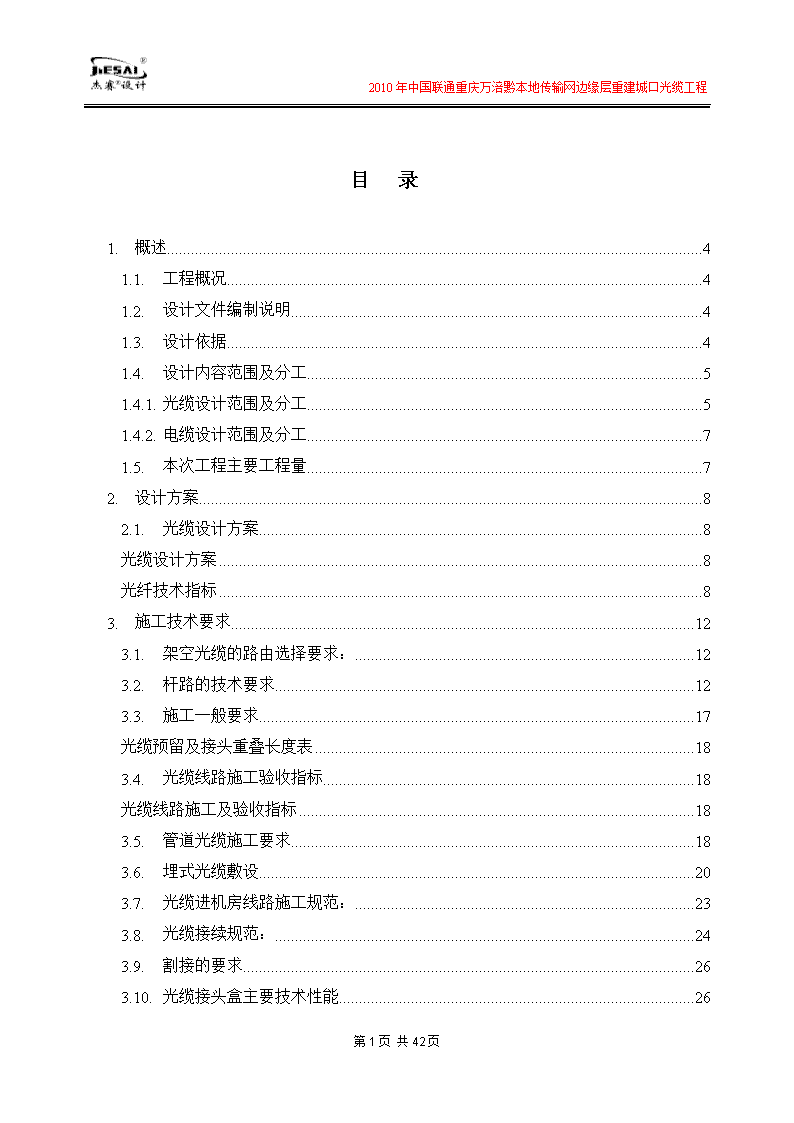

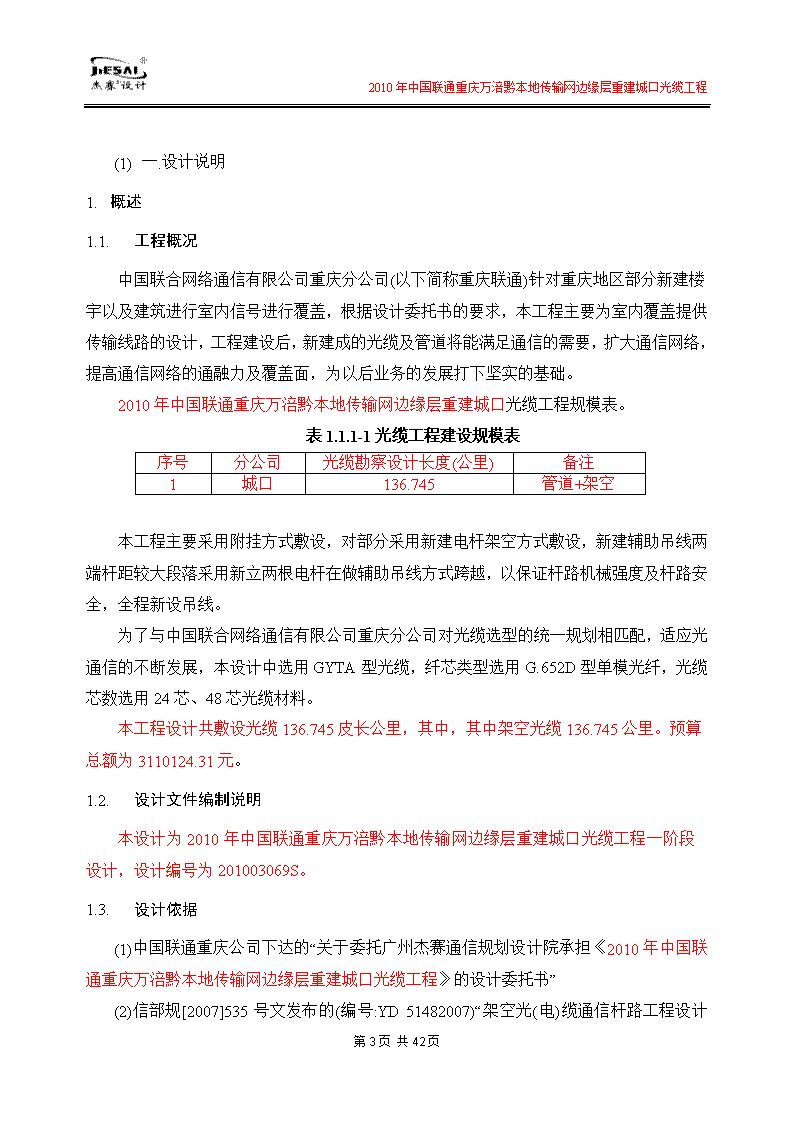

2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程目录1.概述41.1.工程概况41.2.设计文件编制说明41.3.设计依据41.4.设计内容范围及分工51.4.1.光缆设计范围及分工51.4.2.电缆设计范围及分工71.5.本次工程主要工程量72.设计方案82.1.光缆设计方案8光缆设计方案8光纤技术指标83.施工技术要求123.1.架空光缆的路由选择要求：123.2.杆路的技术要求123.3.施工一般要求17光缆预留及接头重叠长度表183.4.光缆线路施工验收指标18光缆线路施工及验收指标183.5.管道光缆施工要求183.6.埋式光缆敷设203.7.光缆进机房线路施工规范：233.8.光缆接续规范：243.9.割接的要求263.10.光缆接头盒主要技术性能26第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程3.11.光缆的测试273.12.光缆的标识、标牌274.其他需要说明的问题284.1.施工注意事项284.2.施工现场安全294.3.施工监理安全监督要求304.4.器材储运314.5.敷设架空光(电)缆安全要求324.6.敷设管道光(电)缆安全要求354.7.敷设墙壁光(电)缆安全要求364.8.线路终端设备安装安全要求374.9.在供电线及高压输电线附近工作安全要求374.10.其他注意事项384.11.验收要求394.12.检验项目394.13.对外联系工作39二.预算411.预算编制说明411.1.工程总投资及分析411.2.预算编制依据411.3.材料价格及有关费率的取定422.预算表格433.附录一:光缆线路单位工程光缆配盘表434.图纸43第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程(1)一.设计说明1.概述1.1.工程概况中国联合网络通信有限公司重庆分公司(以下简称重庆联通)针对重庆地区部分新建楼宇以及建筑进行室内信号进行覆盖，根据设计委托书的要求，本工程主要为室内覆盖提供传输线路的设计，工程建设后，新建成的光缆及管道将能满足通信的需要，扩大通信网络，提高通信网络的通融力及覆盖面，为以后业务的发展打下坚实的基础。2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程规模表。表1.1.1-1光缆工程建设规模表序号分公司光缆勘察设计长度(公里)备注1城口136.745管道+架空　本工程主要采用附挂方式敷设，对部分采用新建电杆架空方式敷设，新建辅助吊线两端杆距较大段落采用新立两根电杆在做辅助吊线方式跨越，以保证杆路机械强度及杆路安全，全程新设吊线。为了与中国联合网络通信有限公司重庆分公司对光缆选型的统一规划相匹配，适应光通信的不断发展，本设计中选用GYTA型光缆，纤芯类型选用G.652D型单模光纤，光缆芯数选用24芯、48芯光缆材料。本工程设计共敷设光缆136.745皮长公里，其中，其中架空光缆136.745公里。预算总额为3110124.31元。1.2.设计文件编制说明本设计为2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程一阶段设计，设计编号为201003069S。1.3.设计依据(1)中国联通重庆公司下达的“关于委托广州杰赛通信规划设计院承担《2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程》的设计委托书”(2)信部规[2007]535号文发布的(编号:YD第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程51482007)“架空光(电)缆通信杆路工程设计规范”。(1)信部规[2006]141号文发布的(编号:YD51372005)“本地通信线路工程设计规范”。(2)工信部联通[2008]235号工业和信息化部、国务院国有资产监督管理委员会《关于推进电信基础设施共建共享的紧急通知》。(3)渝通信[2008]210号重庆市通信管理局《关于印发<重庆市电信基础设施共建共享工作实施方案(实行)>》。(4)重庆移动发〔2009〕77号关于印发《重庆市电信基础设施共建共享合作框架协议》和《重庆市电信基础设施共建共享工作实施方案(试行)》的通知。(5)“2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程”会审纪要；(6)中国联通重庆市分公司网络建设部、运行维护部、家庭客户部、分公司等相关部门提供的技术资料及数据；(7)勘察设计过程中与建设单位有关负责人商定的有关事宜；(8)广州杰赛通信规划设计院设计人员在现场勘察过程中收集到的有关图纸、数据资料。1.1.设计内容范围及分工1.1.1.光缆设计范围及分工第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程1.1.1.电缆设计范围及分工1.2.本次工程主要工程量(1)本次工程光缆线路主要完成工程量见表1.1.5-1。第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程表1.1.5-1光缆线路主要工程量表序号项目名称单位数量1新建杆路敷设架空光缆千米107.8112租、附挂杆路(含沿墙)做吊线敷设光缆千米15.3413租、附挂杆路(含沿墙)不做吊线敷设光缆千米12.1734管道及沟道(含室内通道)穿子管敷设光缆千米5管道及沟道(含室内通道)不穿子管敷设光缆千米6光缆接续、测试费芯2256.00(1)本次工程电缆线路主要完成工程量见表1.1.5-2。表1.1.5-2电缆线路主要工程量表序号项目名称单位数量1新建杆路敷设架空光缆千米107.8112租、附挂杆路(含沿墙)做吊线敷设光缆千米15.3413租、附挂杆路(含沿墙)不做吊线敷设光缆千米12.1734管道及沟道(含室内通道)穿子管敷设光缆千米5管道及沟道(含室内通道)不穿子管敷设光缆千米6光缆接续、测试费芯2256.001.设计方案1.1.光缆设计方案光缆设计方案本工程为施工图设计，光缆线路路由图根据城口分公司网络拓扑进行勘察设计。具体光缆线路路由图详细见施工图设计图纸。光纤技术指标光纤光缆应满足ITUTG.652的各项要求。为保证光缆线路开通SDHSTM4以上速率的系统，对1310nm和1550nm窗口的衰减和色散均有明确要求。(1)传输特性衰减常数：≤0.36dB/km(1310nm波长)≤0.22dB/km(1550nm波长)截止波长：λc1:2m涂敷光纤为1100～1280nm第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程λc2:20m光缆加2m光纤<1270nm色散：a.零色散波长范围1300～1324nmb.最大零色散点斜率≤0.093ps/nm2·kmc.在1288～1339nm的色散：色散≤3.5ps/nm·kmd.在1271～1360nm的色散：色散≤5.3ps/nm·kme.1550nm波长的色散：色散≤18ps/nm·kmf.在1480～1580nm的色散：色散≤20ps/nm·km厂方应提供1300～1324nm波长范围内的零色散波长分布直方图。(1)几何特性模场直径：9.3μ±0．5包层直径：125μm±1.6%(±2μm)模场同心度偏差：＜1μm包层不园度：＜2%(2)机械特性：成品光纤需经过拉力筛选试验，试验拉力不小于8N，加力时间为1s。(3)工作环境温度：－60℃～＋70℃(4)光缆内的光纤和束管必须有不褪色、不迁染的色谱来辨别光纤线序和束管顺序以及光缆端别。(5)本期工程选用单模光纤、松套结构，缆芯内光纤数为12/24/48芯，本期使用工作波长为1310nm和1550nm波长。(6)本期工程要求在每一再生段内采用同一厂家、同一型号的光纤光缆，光缆出厂长度内光纤应无接头。光缆指标要求(1)缆芯缆芯采用松套结构，光纤拟采用松套层绞式架空管道型光缆。缆芯(包括松套管内)应全部填充油膏，油膏应保证20°C(24h)时不固化，+70°C(24h)时不滴流；光缆采用金属加强芯结构。本工程拟用技术指标符合ITU-TG.652建议的光缆，本期采用如下光缆：GYTA-24B1.1YD/T901-2001（金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆，包含24根B1.1类二氧化硅系单模光纤）第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程GYTA-48B1.1YD/T901-2001（金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆，包含48根B1.1类二氧化硅系单模光纤）。(1)护层管道与架空光缆采用同一程式规格：即铝聚乙烯粘结护层；PE外套厚度为：标称值：2.0mm；平均值≥1.9mm；最小值≥1.9mm；PE外护套表面应无缝，光滑且无气泡；钢带搭接部分宽度应大于5mm；钢带与PE护层间的粘附力应不小于1.4N/mm；铝带厚度：≥0.15mm；钢带厚度：≥0.15mm；涂塑厚度：≥0.05mm；(2)光纤识别和光缆端别标志光纤内束管和光纤线序、端别应有不褪色、不迁移的色谱并提供识别标志。(3)机械性能a.拉伸(张力)光缆允许张力及侧压见下表。光缆允许张力及侧压力表光缆内型允许张力(N)允许侧压力(N/10cm)长期短期长期短期管道、架空300每公里光缆重量，最少不小于15003001000表中短期拉伸(张力)是指缆内光纤的延伸率应不大于0.15%，长期拉伸(张力)是指光缆拉伸应变应不大于0.2%同时，光缆内的每根光纤的拉伸应小于0.05%。光缆短期张力解除后，在1310nm和1550nm两个窗口所测得的衰耗应无变化。b.冲击管道和架空光缆为4.5N。冲击高度为1m，冲击点至少5点，每点至少3次。c.反复弯曲第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程曲率半径：光缆直径的20倍；作用力：管道光缆、架空光缆100N；光缆长度：不大于1m；弯曲次数：至少50次；弯曲角度：±90°；弯曲速度：每2秒一次。d.扭转试样长度：1m；作用力：250N；扭转角度：±180°；扭转次数：至少10次；e.卷绕曲率半径：光缆直径的20倍；密绕圈数：6圈；循环次数：至少10次。f.弯折曲率半径：光缆直径的20倍。g.振动试样长度：1m且两端固定；频率：50Hz；中心点振幅：±3mm；振动持续时间：10分钟。经上述各项试验后，样品应满足两个要求：I.光缆护层应无裂纹或破损，结构无损伤；II.缆内所有纤芯应无衰减变化。(1)光缆的温度要求工作环境温度：－10℃～＋60℃内衰减无变化。(2)光缆允许曲率半径第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程受力时(敷设时)：光缆外经的20倍；不受力时(敷设固定后)：光缆外经的10倍；(1)绝缘电阻光缆浸水24小时后，外护套的绝缘电阻(护套内的最外一层金属护层与水之间)不小于2000MQ.Km。测试电压：500C.DC。(2)光缆浸水试验应能通过规定的试验IEC.7941E。(3)耐压强度光缆浸水24小时后，外护套的耐压强度(护套内的最外一层金属护层与水之间)不小于15KV.DC。测试时间：2分钟。(4)盘长要求：光缆盘长2kM(0～+100)，也可根据实际情况作一定的调整。(5)光缆使用寿命在正常条件下，光缆使用寿命应不低于25年。1.施工技术要求1.1.架空光缆的路由选择要求：(1)遵循“路由稳定可靠、走向合理、便于施工维护及抢修”的原则。(2)选择线路路由最短，弯曲较少的路由。(3)选择路由时尽量兼顾国家、军队、地方利益、远离干线铁路、机场、车站、码头等重要设施，军事目标，尽量远离加油站、加气站等易燃易爆等危险设施。(4)光缆路由应尽量避开工业基地，矿区，城镇及规划区、开发区，避开湖泊、沼泽等水淹区，避开酸雨区、冰凌区、陡峭、沟壑、滑坡、泥石流以及冲刷严重等自然灾害严重区域，当不能避开时采取措施加以保护。1.2.杆路的技术要求1.竖立电杆应达到的标准：(1)直线线路的电杆位置应在线路路由的中心线上。电杆中心线与路由中心线的左右偏差不得大于5cm；电杆本身应上下垂直。第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程(1)角杆应在线路转角点内移1015cm，因地形限制或装撑杆的角杆可不内移。(2)终端杆竖立后应向拉线侧倾斜1020cm。1.电杆埋深应符合杆长(m)土壤硬土普通土松土石洞61.01.21.30.871.11.31.40.981.21.41.50.991.31.51.61.02.光缆空中最低处跨其他建筑物的最小垂直距离应符合其他建筑物名最小垂距(m)备注铁道的铁轨面7.5光缆红弧度垂度最低点公路、市区大道路面6.0路面不平，按最低点计通航河上船桅顶1.0在最高水位计距不通航河之水面2.0按最高洪水位计与其他通信线路交越间距0.6垂直距离房屋屋顶3.0平顶时3m，屋脊时0.6m其他一般地形4.53.架空杆路与其它建筑设施最小水平净距表序号其它设施名称最小水平净距(m)备注1消防拴1.0消防拴与电杆间的净距2地下管、线0.5～1.0包括通信管线与电杆间的净距3火车钢轨(4/3)hh为地面上电杆高度(m)4公路不小于1hh为地面上电杆高度(m)5人行道边石0.56市区树木1.25导线(包括光缆)与树枝间最小水平净距7郊区树木2.08架空线路1hh为地面电杆高度(m)9房屋建筑2.0导线、光缆与房屋建筑间的最小水平净距10霓虹灯及其铁架1.6导线(包括光缆)与灯间的水平净距11桥支架上最内侧导线0.5最内侧导线距桥梁最突出部分之间的净距4.架空光缆及架空明线与地面之间的距离表序号架设与跨越地点平行时架设高度(m)交叉时架设高度(m)备注第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程1市内街道4.55.5最低线条到地面2市内里弄胡同4.05.0最低线条到地面3铁路3.07.0最低线条到轨面4公路3.05.5最低线条道路面5土路(大车道)3.04.5最低线条道路面6房屋建筑物1.5最低线条到屋脊(尖顶房)1.0最低线条到屋顶(平顶房)7通航河流2.0最低线条到最高水位时的桅梢顶8不通航河流1.0最低线条到最高水位时的水面9市区树木1.0最低线条到树梢间的垂直距离10郊区树木0.611其它通信导线0.6一杆路最低线条到另一杆路最高线条间垂直距离12农业耕作机械1.5最低线条距农业机械最高点之间距离1.架空光缆与其它电器设施交越时最小垂直净距表序号其它电器设施名称最小垂直净距(m)备注架空电力线路有防雷保护装置架空电力线路无防雷保护装置11kV以下电力线路1.251.25最高线条到电力线线条21～10kV电力线路2.04.0335～110kV电力线路3.05.04154～220kV电力线路4.06.05供电线接户线0.6带绝缘层6有轨电车及无轨电车滑接线1.25最高线条到滑接线7霓虹灯及其铁架1.62.光缆埋深要求序号敷设地段及土质埋深(m)1普通土、硬土、≥1.22半石质、砂砾土、风化石≥1.03全石质、流沙≥0.84穿越铁路(距路基面)、公路(距路面基底)≥1.25穿越沟渠≥1.26市区人行道≥1.0第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程7公路排水沟(距沟底)石质排水沟设计深度以下0.4m8其它土质排水沟设计深度以下0.8m9铁路路肩普通土、硬土、半石质≥0.8(填方地段不小于0.6)10全石质≥0.5(用槽防护时不小于0.4)1.电杆防雷：线路上角杆、跨越杆以及直线杆路每隔510档电杆处、有可能被电线击伤的电杆，其吊线应接地，接地线要达到1.3m以下的埋深，接地电阻达到2030Ω。拉线、接地线、金具应刷防锈漆。杆路的起点和终点必须做地线并加降阻剂。2.杆路警示与标识：公路边、人行道边拉线应做警示管，公路边电杆应刷1.2米高红白相间警示漆，接地线应做塑料保护管(从地面起2米高)，横跨公路应做警示管，悬挂警示标语。3.电杆杆距：杆与杆间的距离应尽量保持在50m左右，平均每公里应不少于18颗杆。特殊情况下无法保证正常杆距的，可根据情况适当加大距离，但杆距在80m以上的应作辅助吊线，辅助吊线两端至少要选用150mm梢径的电杆或等径杆，并利用拉线和背杆、H杆等方法进行加固。4.架空路由选择：选择平坦、直线、与公路间距尽量大于30m的路由，避开政府规划区、水淹区、爆破区和易滑坡地段,在条件允许的前提下尽量避开酸雨区、冰凌区，选择路由应充分考虑便于施工与维护。5.吊线、终端及拉线标准：(1)吊线的程式一般为7/2.2或7/2.6镀锌钢绞线，特殊情况下采用7/3.0镀锌钢绞线。拉线在吊线采用7/2.2的程式时，拉线程式大于吊线程式一个级别；在吊线采用7/2.6或以上程式时，拉线程式与吊线程式相同。辅助吊线程式不得小于7/2.6。(2)所有跨公路钢绞线不得低于6米，沿公路的钢线不得低于5.5米。(3)所有高落差和做辅助吊线的地方，以及直线杆路距离达到500米的线路要加人字拉,对于冬季冰雪期较长的地区在缩短杆距，合理选用电杆、钢线程式的同时要设冰凌拉线(四方拉)，大转角处应增设拉线。(4)直线杆的吊线夹板距电杆顶端不应少于20cm第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程；角杆上的拉线抱箍应安装在吊线抱箍的上部，最上层的拉线抱箍距电杆顶端不得少于10cm。(1)在同一杆路上架设两层吊线时，两吊线间距为2025cm。(2)吊线垂度应保证挂缆之后吊线不得松弛；采用辅助吊线时，辅助吊线时垂度不得大于主吊线的垂度，杆档间最多每隔30m要用撑铁将主辅吊线相连。(3)利用旧杆路放吊线，原来拉线处必须再增设一条拉线。(4)吊线与电力线交叉时，应做火线保护，火线保护管长度必须大于电力平行宽度左右不低于2米。(5)砖砌机房进站一律采取钢绞线上墙，不允许软线进站，不允许将吊线固定在铁塔上；未安装接线装置的钢板机房，应将终端杆设在机房进线位置3米以内，采用软线进站。(6)钢绞线终端采用一个双槽夹板(必须采用衬环)，夹板出来5公分，做第一把10公分，第一把10公分后再隔10公分做一个五圈，刷好防锈漆。(7)拉线一律采用拉杆、地锚墩或钢地锚，不允许做捆绑拉线，地锚杆应采用∮16mm×1800mm。使用钢地锚，必须用水泥浇灌。1.电杆杆号：(1)杆路建成后应从A→B方向逐杆依次编号，杆号不得跳跃和重复。(2)迁改建工程应在原有杆号基础上编号，增加的电杆记为+1、+2……(3)杆号的下边沿距地面高度为2.5m。(4)杆号面向主公路或大道，用猩红色优质喷漆喷制，字体要求规范、醒目。(5)禁止电杆潮湿时喷制杆号，喷制杆号前须先将喷制面清理干净。2.架空光缆敷设：(1)保持敷设光缆外观自然平直、无扭曲，挂钩无脱落、无翻转。(2)电杆出来20～25cm必须用皮线捆扎，挂钩与挂钩之间的距离不得超出50cm，挂钩应保持均匀。(3)每根电杆需做一处小余弯，余弯统一以吊线为基础下拉20cm,光缆过杆必须加2025cm长的软管保护，并用铝芯扎线在电杆上缠绕两圈将光缆作好绑扎。(4)光缆从管道或直埋引出的，必须用镀锌钢管保护，钢管直径应不少于8cm,长度不得低于3m，钢管内同时预放23根塑料子管。引上钢管应在电杆上作好绑扎，墙壁引上钢管应用抱箍固定；引上至架空部分光缆的曲率半径应大于270mm，钢管作好防锈处理。第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程(1)凡是光缆与其它物体接触容易发生摩擦的(如光缆攀附墙体的转角处等)，必须加保护管。(2)光缆预留保持在中继段总量的3%5%；转角、过街或跨越公路处必须预留510米；接头两端光缆需预留812米；所有预留都必须上预留支架，用统一颜色的铝芯线捆绑整齐。(3)一般情况下每200米一块吊牌(国防光缆牌)，行道边、村镇旁适当加密；租挂、附挂杆线部分每根电杆必须在缆上挂路由牌(标有路由和芯数等内容)，光缆进站处及终端设备旁也必须在缆上挂路由牌。1.1.施工一般要求1.施工方式：人工布放。(1)曲率半径：光缆弯曲半径在敷设过程中应不小于光缆外径的20倍，安装固定后应不小于光缆外径的20倍。(2)张力：光缆在布放中，速度要均匀且不宜过快，勿使光缆张力超过允许值。(3)布放光缆的牵引力应不超过光缆允许张力的80%，瞬间最大牵引力不得超过光缆允许张力的100%，主要牵引力应加在光缆的加强件(芯)上。牵引头与牵引索之间应加入转环，以防牵引过程中扭伤光缆。(4)光缆布放时，光缆必须由缆盘上方放出并保持松驰弧形。光缆布放过程中应无扭转，严禁打小圈、浪涌等现象发生(5)施工过程中必须对光缆严加保护，布放时不得在地面上拖拉光缆。严禁车轧、人踩、重物冲砸，严防铲伤、划伤、扭折、背扣等人为损伤。(6)施工中必须进行严密有效的指挥并配备方便可靠的通信联络工具切实保证施工质量和施工安全。(7)施工中应严格遵守操作规程，加强对施工人员的思想教育和严格管理，确保光缆护套完整性和接头盒组装的严密。在光缆接续之前，务必再进行一次测试和检查，发现问题及时处理光缆布放时及安装后，光缆的曲率半径、所受张力、侧压力不得超过单盘光缆主要技术指标性能的相关要求。(8)接头处光缆两侧各预留10米，接头两侧的预留光缆要等长且一正一反盘圈，然后摆放在予留处或固定在人(手)孔井内，光缆预留及接头重叠长度计算参考下表：光缆预留及接头重叠长度表第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程序号项目单位数值1架空光缆接头重叠及预留长度m16.002管道光缆接头重叠及预留长度m10.003架空光缆自然弯曲增长‰7.004管道光缆自然弯曲增长‰15.005室内通道光缆‰2.006基站(或机房)内预留m20.007站前预留(新建站、待建站)m50.008杆上预留m/每3根杆0.209杆上预留m/500m12.0010管孔预留m/个1.001.1.光缆线路施工验收指标本工程光缆线路施工验收指标应符合下表规定。光缆线路施工及验收指标序号项目单位指标1中继段光缆最大衰减系数(dB/km)0.443(2km标称盘长)0.4+0.08/光缆平均盘长(1310nm)　0.432(3km标称盘长)2中继段光缆最大衰减系数(dB/km)0.293(2km标称盘长)0.25+0.08/光缆平均盘长(1550nm)　0.282(3km标称盘长)3中继段PDM链路值测试指标PS/√km0.125　4光缆对地绝缘测试指标MΩ.km10　注：1、传输衰耗=接头损耗+线路损耗+适配器损耗。(1)适配器损耗≤0.5dB/km、接头衰减≤0.08dB/km、线路衰减≤0.45dB/km(1310nm)、线路衰减≤0.30dB/km(1550nm)。(2)按通信公司要求线路衰减≤0.36dB/km(1310nm)、线路衰减≤0.22dB/km(1550nm)。1.2.管道光缆施工要求(1)清刷管道时，穿管器前进方向的人孔应安排作业人员提前到位，以便使穿管器顺利进入设计规定占位的管眼，不得因无人操作而使穿管器在人孔内盘团伤及人孔内原有光(电)缆。(2)人孔内作业人员应站在管孔的侧旁，不得面对或背对正在清刷的管孔。严禁用眼看、手伸进管孔内摸或耳听判断穿管器到来的距离。第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程(1)机械牵引管道光(电)缆应使用专用牵引车或绞盘车，严禁使用汽车或拖拉机直接牵引。机械牵引光(电)缆使用的油丝绳，应定期保养、定期更换。(2)机械牵引前应检验井底预埋的U型拉环的抗拉强度。(3)井底滑轮的抗拉强度和拴套绳索应符合要求，安放位置应控制在牵引时滑轮水平切线与管眼在同一水平线的位置。(4)井口滑轮及安放框架强度必须符合要求，纵向尺寸应与井口尺寸匹配。(5)牵引时，引入缆端作业人员的手臂必须远离管孔。引出端作业人员应避开井口滑轮、井底滑轮以及牵引绳。(6)牵引绳与光(电)缆端头之间必须使用活动“转环”。(7)敷设管道光(电)缆必须有统一作业方案和设置专人指挥。(8)敷设管道光缆的管孔占用应在勘测过程中画出管孔剖面图，出具管道使用申请，经建设单位审批后，按指定的管孔进行施工。(9)敷设管道光缆前先进行管孔清洗。(10)孔径大于90mm的水泥管孔或波纹管内，应一次敷设三根Φ28/32mm聚乙烯塑料子管(红、白、蓝三色)，子管在人(手)孔内不得穿越，子管在冬季超出管孔1520cm，夏季超出管孔2025cm。敷设光缆后，空闲子管必须用固定堵头和塞子堵塞。(11)子管不得在管道内接头，不允许出现中间部分不穿子管，只穿靠管井的两端，现象。(12)敷设管道光缆时的牵引力应符合设计要求，一般情况下不得超过2000KN。(13)敷设管道光缆的曲率半径必须大于光缆直径的20倍。(14)光缆在绕“8”字敷设的过程中其内径不小于2米。(15)敷设后的光缆应紧靠人孔壁，过井光缆采取穿波纹管保护后用塑料卡钉钉固于人孔壁或绑扎在托架上，尽量置于最上层；余缆应盘圈后挂在人孔壁或绑扎于托架上，每35个人(手)孔预留510米。(16)光缆在每个人(手)孔内应挂有路由牌，标明光缆路由、中继段长度、光缆型号、规格、施工时间及施工单位。(17)光缆接头盒应按要求绑扎于托架上，不得直接随意放置在管井内。第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程1.1.埋式光缆敷设1.路由走向(1)路由复测后按划线进行，不得任意改管道和偏离；光缆沟尽量保持直线路由、沟底要平坦，克服蛇行走向。(2)路由弯曲时，要考虑光缆弯曲半径的允许值，避免拐小弯。(3)路由选择尽量避开鼠类活动猖獗地段。(4)路由选择应尽量避开白蚁严重地段，如森林、村庄、电杆、旧木房、老树等地。2.沟深要求若环境条件不允许爆破，而打挖又确能有困难时，以主管部门同意，埋深可降为50cm但应采取封沟措施。(如下表)敷设地段、土质埋深(m)备注普通土、硬土≥1.2半石质(砂砾土、风化石)≥1.0全石质≥0.8从沟底加垫10cM细土或土表面算起流沙≥0.8市区人行道≥1.0市郊、村镇≥1.2穿越铁路、公路≥1.2距道碴底或距路面沟、渠、水塘≥1.2农田排水沟沟宽1m以内3.沟的宽度要求(1)光缆沟的底部宽度地般为30cm，当同沟敷设两条缆时，应保持5cm的间距，宽度一般为35cm。(2)上宽尺寸一般为60cm。(3)山区石质地带用爆破方法开沟，沟的宽度视情况决定，一般不应小于20cm(沟底垫10cm细土或沙土)。(4)长途直埋光缆埋在地下，常常会同其它管线等设施平行或交越，为保证光缆及其它设施安全，相应保持一定距离，其要求见设计文件的具体规定。4.S弯余留规定(1)光缆敷设在坡度大于20度，坡长大于30m的斜坡上时，应作S形余留；第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程(1)无人中继站进局(站)时作S敷设；(2)穿越铁路、公路时、亦作S敷设。1.挖沟(1)按划线和规定的深度宽度逐段开挖；(2)及时验沟，确保质量。光缆敷设前，必须由质检人员按挖沟质量标准逐段段检查。经检查不合格的，应组织整修重挖。除塌实严重部分个别地段允许边放缆边挖外，其余一律待验沟合格后方可敷设。(3)光缆穿越公路和街道，为保证光缆今后安全，一般采用对缝钢管。考虑有些交通较繁忙的公路、街道不宜经常破路，因此钢管穿放二至三根塑料子管。2.布放光缆(1)一律采用千斤顶支撑光缆盘用人工牵引方式进行。(2)光缆型号及AB端按设计规定检查无误后作好单盘测试及记录。(3)需认真组织避免光缆打背扣。(4)严格控制接续质量，作好接头衰减的实时监控与记录。(5)分几次牵引采用地面或叠放∞方式，分段牵引。3.防雷措施(1)光缆线路在需要防雷敷设排流线的地段，应按施工图规定敷设单条或双条排流线要求：(2)排流线一般采用7/2.2mm钢绞线或镀锌钢线,要求在光缆上方30cm处铺设;一般将端头引至土壤电阻率较小的地方。(3)光缆敷设放入沟中后，即予回土30cm，然后按要求敷设排流线。(4)有引些地段个别沟深不足或处理绝缘故障挖出光缆，在处理完毕复原时，必须确保光缆在沟底，排流线在上方，切勿混在一起，绝对不能倒置。否则后果严重。4.预回土(1)光缆敷设后应立即进行预回土，以避免光缆裸露野外，发生损伤。(2)预回土工具不能太锋利，并应禁止用铁具直接接触光缆以免铲伤光缆。(3)预回土30cm，应是细土，不能将砖头、石块或砾石等填入。对于细土困难地段，也不能少于10cm。第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程(1)预回土前对个别深度不够地段应及时组织加深度质量。(2)光缆敷设中，发现有可能损伤光缆的迹象或可疑时，应作测量或通光缆检查，以确保光纤呈良好状态。1.回填回填土时应避免将砖头石块等填入沟中，交应分层踏平或夯实。回填土应销高出地面以备填土下沉后与地面持平。2.光缆路由标石的设置光缆路由石的作用，是标定光缆线路的走向、线路设施的具体位置，以供维护部门的日常维护和故障查修等。3.必须设置标石的部位(1)光缆接头；(2)光缆拐弯点；(3)同沟敷设光缆的起止点；(4)敷设防雷排流的起止点；(5)按规定划预光缆的地点；(6)与其它重要管线的交越点；(7)越障碍物等寻找光缆有困难的地点；(8)直线路由段越过100m，郊区及野外超过150m寻找光缆困难的地点。4.标石的埋设要求(1)标石应埋设在光缆的正上方。接头的标石，埋设在光缆线路由上，标石有字有面应对准光缆接头。转弯处的标石应埋设在路由转弯的交点上，标石有字面的面朝向光缆转弯角较小的方向，当光缆沿公路敷设间距不大于100m时，标石可朝向公路。(2)标石应埋设在不易变迁、不影响交通的位置，并尽量不影响农田耕作的田埂。接头位置5m内有田埂时，接头标石可迁至田埂旁。(3)标石一般规格为100×14×14cm；150×14×14Xcm。(4)标石埋深为60cm，长标石为100110cm，地面上方为40cm，标石四周土壤应夯实，使标石树立稳固不倾斜。5.墙上钉固光缆敷设第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程(1)墙壁光缆跨越街坊、院内通路等，其缆线最低点距地面应不小于4.5m。(2)不允许在临时性建筑物和濒危建筑物的墙体上敷设光缆。(3)光缆尽量避免在墙体的水平面敷设，如必须在墙体的水平面敷设时，应采取适当的措施加以保护，以防光缆意外受损。(4)墙壁光缆与其他管线的最小间距应符合下表的规定：光缆与其他管线的最小间距表单位：cm管线名称平行净距交越净距备注避雷线接地引线1000300绝缘引线时为50工作保护地线5030电力线15030给水管15050压缩空气管15020无包封热力管500500管线名称平行净距交越净距备注包封热力管300300煤气管300201.敷设吊式墙壁光缆(1)吊线式墙壁光缆使用的吊线程应符合设计要求。墙上支撑的间距应为810m，终端固定物与第一只中间支撑的距离不应大于5m。(2)吊线在墙上的水平敷设、垂直敷设，其终端固定、吊线中间支撑应符合要求。(3)敷设卡钉式墙壁光缆(4)应根据设计要求选用卡钉。卡钩必须与光缆、子管外径相配套。(5)卡钉间距离为50cm，允许偏差正负5cm。转弯两侧的卡钉距离为1525cm，两侧距离须相等。(6)严禁在外墙使用木塞钉固光缆。(7)钉固螺丝必须在光缆的同一侧。1.1.光缆进机房线路施工规范：(1)光缆进入机房前必须在馈线窗外做回水湾，光缆进站后用胶泥将馈线孔堵塞。(2)不允许在机房内和机房顶部预留光缆，用于站上的预留光缆应设在终端杆上或弱电井和管井内。第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程(1)站内光缆在走线架上不应于其他缆线交叉，线条保持顺直，并在走线架的横梁上用扎带均匀绑扎牢固。(2)光缆进站与进终端盒或ODF架两处需各悬挂路由牌一块，标牌内容同人(手)孔内吊牌内容。(3)机房内有ODF架的应将线路接在ODF架上，建设单位明确要求新安装ODF架的，一律不允许使用终端盒。新装ODF架的位置应符合建设方的要求，机架与地面必须用膨胀螺栓固定。(4)使用ODF架的基站，应在ODF架的规定位置标明每个容纤盘对应的通达方向，再张贴固定格式的标签将每个容纤盘的光缆芯数、管序、纤序、中继段长度、通达方向标明；使用终端盒的基站应在终端盒侧面(设备面板方向)张贴固定格式的标签将光缆芯数、管序、纤序、中继段长度、通达方向标明。(5)机房内严禁随意操作站内设备和跳线，施工人员离开机房时应认真将机房卫生进行清扫，经检查未夹带站内物品后，关闭站内照明电源，将门反锁即可离开。1.1.光缆接续规范：(1)光缆线序安排由提供光缆的厂家提供。光纤按色标对接。光纤接续采用热熔法，接续点应采用热可缩套管保护。中继段光纤接头衰减平均值不得大于0.1dB/个，单芯光纤接续最大不得大于0.2dB。(2)光缆接头盒的安装方法及要求参照供货厂家提供的施工手册施工。接续后的余纤盘留在盒内，供以后维护使用，但光纤最小曲率半径不得小于25mm。(3)光缆加强芯与接头盒连接牢靠，以确保可靠的连接强度，加强芯不作电气连通。(4)光纤接续环境应防尘、防潮。接头盒密封胶应避免与煤油等矿用油接触，以确保接头盒的密封。(5)光缆加强芯在接头盒内应有可靠的强度连接，连接构件电气绝缘良好。接续时光纤一一对应不得接错。中继段内每根光纤接续衰耗平均不得大于0.05dB/个，单个接头最大衰减不得大于0.08dB/个，余留光纤长度每侧不得小于0.8米。(6)接续前应选择平坦干燥的地点作为接头位置。如遇雷雨、大风、冰雪、雾天等情况，为防止灰尘、雨水、低温影响，应利用光缆接续车或搭建临时帐篷对接续设备加以保护，从而确保接续质量。第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程(1)光缆的每一处接头的接续工作原则上应一次完成，如中途离开，必须派人现场守护或将接头盒临时封装后放置到安全位置。(2)光缆开剥时应先将光缆尾端4060cm的长度去除，然后再根据成端与中间接头的不同情况，确定开剥长度。纤芯从开剥处进入光纤收容盘之间需穿软管保护，禁止纤芯裸露，特别是进入ODF架的部分所穿保护软管应整齐、美观。(3)光缆加强芯必须作好固定。(4)光缆接头余留和接头盒内余留应留足，光缆接头余留一般不少于7m，接头盒内余留不得少于60cm，盘纤应自然美观，禁止打小圈。(5)光纤热熔管应热缩良好，不得将裸纤暴露在外。(6)接续盒的封装要求：必须采用生胶密封，保证其气密性、水密性。(7)光衰减指标：1550nm波长≤0.23db/km1310nm波长≤0.36db/km接头衰耗≤0.05db(8)管序、纤序的规定：a常见的几种光缆管序分类：b纤芯顺序：全色谱排列：蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿(有本色的本色为最后一芯)C终端面板图：终端盒或ODF架容纤盘有顺序标注的，以标注确定纤芯顺序。终端盒或ODF架容纤盘无顺序标注的，以下图方式确定纤芯顺序，同一ODF架内容纤盘要从左至右按英文字母顺序排列，不得错乱，不得倒立插放。第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程1.1.割接的要求(1)光缆割接有严格的时限要求，施工人员在接到割接通知后，必须在规定时间内实施割接，不得私自将割接时间提前或延后。(2)光缆割接必须事先熟悉割接方案，对割接方案做到心中有数，在建设部门已有方案的情况下，严格按建设部门通知的割接方案执行，建设部门未明确割接方案的情况下，应提前联系建设方，协助其调查制定割接方案。(3)割接前、后必须通知传输机房，经传输机房核对业务安全并同意后方可实施割接或离开割接现场。(4)要确保光缆割接质量，割接中要指派专人作好光传输特性的监测。(5)割接完成后，应对割接的情况及时登记，绘制好详细的纤芯分配图(标明管序、芯序)。(6)特殊原因造成割接时间或方案需作出调整的，应在第一时间报告建设单位主管人员，在得到建设部门同意后，方可按变更的内容实施割接，禁止擅自主张、盲目操作。1.2.光缆接头盒主要技术性能(1)适用范围：光缆的直通或分歧接头。(2)适用温度范围：工作时为40～+60℃；储存及运输为50～+70℃。(3)接头盒两端安装光缆后，盒内充入40kpa气压，接头盒应能承受1000N轴向拉力，加力时间不小于1分钟，接头盒应不漏气、无形变、无损伤。接口处连接的光缆无松动、无移位。第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程(1)接头盒两端安装光缆后，盒内充入40kpa的气压，接头盒应能承受3000N/10cm横向均布压力，加力时间不小于1分钟，接头盒不漏气、无变形、无损伤。(2)接头盒在20℃时，盒内充入40kpa气压，应能承受10Nm的冲击，冲击次数不少于3次，接头盒不漏气、不形变、不开裂。(3)接头盒内充气100kpa，测试温度从40～+60℃，接头盒不漏气，不形变，不龟裂。(4)接头盒内盘留光纤长度≥2×0.8m，盘留光纤的曲率半径，对光纤(1310nm、1550nm)不产生附加衰减。(5)接头盒内的所有金属件与大地之间的绝缘电阻应不小于20000MΩ(浸水24小时后测试，测试电压500V.DC)。(6)接头盒耐电压(所有金属构件与大地间)不小于15KV.DC，2分钟(浸水24小时后测试)。(7)光纤接续点应具有热缩套管保护方式。(8)接头盒可容纳光纤数量至少为72芯。(9)光纤盘内每根光纤均有明显的序号。(10)接头盒两侧的光缆金属护层和加强芯具有电气性能可连和可断的功能。(11)接头盒应便于重复开启，重复使用且不影响其性能。(12)接头盒壳体等塑料表面应光洁平整、塑化良好、形状完整、色泽一致，无气泡、龟裂、空洞、翘曲、杂质等不良缺陷，无溢边和毛剌。(13)接头盒具有抗腐蚀性能和抗老化性能。接头盒外部金属结构件及紧固件应采用不锈钢材料。1.1.光缆的测试(1)本工程光缆中继段测试采用双窗口(1310nm、1550nm)。(2)光纤衰减测量值应取双向的平均值。1.2.光缆的标识、标牌(1)墙壁光缆在适当位置悬挂光缆标牌，在穿越道路时要求在道路的中心的正上方悬挂一警示牌。(2)在接头盒内应规范填放接续卡，光缆机房成端后应对ODF进行清晰标识。第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程(1)引入光缆要在引入处，及机房内悬挂光缆标志牌。(2)在每个人孔井及出土处的光缆也要有做明晰的标识。(3)接头井：每进或每出一条缆须挂一张牌；预留井：挂两张牌；直通井：挂一张牌。(4)光缆标志牌推荐不锈钢材料。1.其他需要说明的问题1.1.施工注意事项(1)施工单位应建立、健全安全生产责任制，按照相关规定设置安全生产管理机构，配备专职安全生产管理人员，制定完备的安全生产规章制度、操作规程和专项应急预案。应确保安全生产所必需的资金投入，并根据不同的专业向施工人员提供必需的劳动安全防护用品、用具，保障施工人员的生命和财产安全，防止安全事故的发生。(2)施工单位的主要负责人、工程项目负责人和安全生产管理人员必须具备与本单位所从事施工生产经营活动相关的安全生产知识和管理能力，应当经通信行业主管部门考核合格后方可任职。(3)企业主要负责人、工程项目负责人和专职安全员应对建设工程项目的安全施工负责。当发送安全事故时，应及时、如实地报告。(4)安全生产管理人员应当根据本单位的生产经营特点，对安全生产状况进行经常性检查。(5)施工人员在作业过程中，应当严格遵守本单位的安全生产规章制度和操作规程，服从管理，自觉接受安全生产教育和培训，掌握本岗位所需的安全生产知识和操作规程，提高安全生产技能，增强事故预防和应急处理能力。(6)施工人员有权了解作业场所和工作岗位存在的危险因素、防范措施及事故应急措施；有权对本单位的安全生产工作提出建议‘有权对本单位的安全生产工作中存在的问题提出批评、检举、控告；有权拒绝违章指挥和强令冒险作业。当发现直接危及人身安全的紧急情况时，有权停止作业或者在采取可能的应急措施后撤离主页现场。(7)工程项目施工必须实行安全技术逐级交底制度，纵向延伸到全体作业人员。(8)第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程施工人员在施工生产过程中，必须按照国家规定和不同的专业需要，正确穿戴和使用相应的劳动保护用品。从事特殊工种的作业人员在上岗前，必须进行专门的安全技术和操作技能的培训和考核，并经培训考核合格，取得《特种作业人员操作证》后方可上岗。1.1.施工现场安全(1)在城镇的下列地方作业时，应根据有关规定设立明显的安全警示标志、防护围栏等安全设施和设置警戒人员。必要时应搭设临时便桥等设施，并设专人负责疏导车辆、行人或请交通管理部门协助管理。(a)街巷拐角、道路转弯处、交叉路口。(b)有碍行人或车辆通行处。(c)在跨越道路架线、放缆需要车辆临时限行处。(d)架空光(电)缆接头处及两侧。(e)挖掘的坑、洞、沟处。(f)打开井盖的人(手)孔处。(g)跨越十字路口或在直行道路中央施工区域两侧。(2)安全警示标志和防护设施应随工作地点的变动而转移，作业完毕应及时撤除，清理干净。(3)施工需要阻断道路通行时，应事先取得当地有关单位和部门批准，并请求配合。(4)在公路、高速公路、铁路、桥梁、通航的河道、市区等特殊地段施工时，应使用有关部分规定的警示标志，必要时派专人警戒看守。(5)施工作业区内严禁一切非工作人员进入。严禁非作业人员接近和触碰正在施工运行中的各种机具与设施。(6)在城镇和居民区内施工使用发电机、空压机、吹缆机、电捶、电锯、破碎捶(炮)等，有噪声扰民时，应采取防止和减轻噪声扰民措施，并在相关部门规定时间内施工。需要在夜间施工的或在禁止时间内施工的，应报请相关部门同意、批准。(7)施工现场有两个以上施工单位交叉作业时，建设单位应明确各方的安全职责，对施工现场实行统一管理。(8)在通信机房作业时，应遵守通信机房的管理制度，严禁在机房内饮水。吸烟。(9)在光(电)缆进线(地下)室，水线房、无(有)人站、以及木工场地、机房、材料库等处施工时，应制定放火安全措施。(10)第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程消防器材设置地点应便于取用，分布位置合理。使用方法必须明示，必要时进行示范，做到人人会用。消防设施不得被遮挡，消防通道不得堵塞。(1)施工现场用电，应采用三相五线制的供电方式。(2)施工现场用的各种电器设备必须按规定采取可靠的接地保护，并应由电工专业人员负责电源线的布放和连接。(3)施工现场用电线路必须按规范架设，应采用绝缘护套导线。(4)电动工具的绝缘性能、电源线、插头和插座应完好无损，电源线不应任意接长或更换。维修和检查时应由专业人员负责。(5)检查各类配电箱、开关箱、电气设备和电力工具时，必须切断电源。1.1.施工监理安全监督要求(1)监理工程师应检查承包单位施工组织设计(方案)中的安全技术措施及安全生产操作规程，其必须符合工程建设强制性标准和通信建设工程安全生产操作规范的规定。对不符合要求的应提出整改意见。(2)监理工程师应督促承包单位在开工前按照组织设计(方案)中的安全技术措施及安全生产操作规程落实各工序的现场安全防护措施。(3)工程开工前，监理工程师应严格检查承包单位特殊工种施工人员的作业证书，如电工、焊工、高处作业等工种必须要求持证上岗。(4)监理单位应检查承包单位使用的机械设备和施工机具及配件，机具性能应完好。施工现场使用的安全警示标志必须符合相关规定。(5)施工过程中，当发现存在安全事故防患时，监理工程师应要求承包单位整改。情况严重的，总监理工程师应通知承包单位暂停施工并报建设单位。施工单位拒不整改或者不停止施工的，工程监理单位应当及时向有关主管部门报告。(6)当发送安全事故时，总监理工程师应发出事故通知和工程暂停令，并及时向建设单位或相关部门报告。监理工程师应督促施工单位采取措施防止事故继续蔓延、扩大，保护好事故现场。(7)工程开工前应督促承包单位对与本工程有关的原有设施进行调查和了解，确保施工过程中不对原有的设施造成损害。当施工作业可能对毗邻设备、管线等造成损害时，监理工程师应要求承包单位采取有效的防护措施。(8)第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程管线工程施工时，当与其他光、电缆交越或与电力线路通杆架设时，监理工程师必须旁站监理，并严格要求施工单位按照相关要求进行施工。(1)通信设备安装前，监理工程师应查验机房的荷载、消防、抗震和接地电阻值，其应符合相关规范的要求。(2)在运行中的通信设备机架内或设备旁侧进行安装作业时，监理工程师应督促承包单位提前制定带电作业的安全防护措施。在安装施工过程中，操作人员必须带防静电的手环，手环接地良好。监理人员应旁站监督，防止安全事故的发生。机房维护人员应配合施工。(3)施工人员在进行高处作业过程中，监理工程师应要求承包单位对施工现场进行圈围，禁止非施工人员进入。遇有恶劣气候影响施工安全时，严禁承包单位人员在高处施工作业。(4)对于有割接工作的项目，应要求施工单位申报详细割接方案并经总监理工程师审核后，报建设单位批准。由建设单位、监理单位、施工单位共同实施，切实保证割接工作的安全。(5)对于高处作业、带电操作、设备加电测试等关键工序必须惊喜旁站监理。1.1.器材储运(1)搬运通信设备线缆等器材时，应对杠、绳、链、撬棍、滚筒、滑车、挂钩、绞车(盘)、跳板等搬运工具进行检查是否能够承担足够的负荷，有破损、腐蚀、腐朽现象不得使用。(2)人工挑、抬、扛工作。扛抬物体时，捆绑必须牢靠，受力点应放在物体允许处，受剪切力的位置应加保护。扛抬人员应互相照应，多人合作时应按照身高、体力妥善安排位置，负重均匀；扛抬电杆或笨重物体时，应配带垫肩，脚步一致。过坎、沟、泥泞路时，应统一指挥，稳步前进，必要时应有备用人员替换；手搬、肩扛设备时，应搬扛设备的牢固部位，不得抓碰设备内部的布线、盒盖、零部件等补牢固、不能承重的部位。上楼梯或拐弯时应慢行。(3)在机房楼台上吊装设备时，应系尾绳。并应考虑平台的承重和检查吊装绳索是否牢固，确认无误方可作业。(4)使用叉车进行短距离搬运时，器材应叉牢并离地面不宜过高，以方便行驶为宜。(5)采用滚筒短距离撬运、拉运重物时，物体下面所垫滚筒(滚杠)第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程应保持两根以上，如遇软土应垫木板或铁板；撬拉点应放在物体允许的受力位置，滚移时应保持左右平衡，上下坡时，应用三角枕木等随时支垫物体并用绳索拉住物体缓慢移动；作业人员不得站在滚筒(滚杠)移动的方向。(1)用跳板和坡度坑进行装卸的坡度应该小于300，坑位应选择坚实的土质，必要时上下车位置应设挡土板，以免塌方伤人；普通跳板应选用厚度大于6cm、没有木结的坚实木板，放置坑度高长比为1：3，跳板上端必须用钩、绳固定；如遇雨、雪、冰或地滑时，除清除冰块外，还应在木板上垫草袋防滑；如装卸较重物品时，其跳板厚度应大于15cm，并在中间位置加垫支撑。(2)车辆运输工程器材的长、宽、高不得违反装载规定。若运载超限而不可解体的物品影响交通安全时，应按照交通管理部门指定的时间、路线、速度行驶，并悬挂明显的警示标志。(3)光(电)缆盘搬运宜使用光(电)缆拖车载运，不宜在地面上做长距离滚动。如需要在地面上做短距离滚动，应按缆的盘绕方向进行。若在软土上滚动，地面上应垫木板或铁板。(4)安放光(电)缆盘时，应选择在地势平坦的位置，同时在光(电)缆盘的两侧必须安放木枕，不得将光(电)缆盘放在斜坡上。(5)光(电)缆盘不可平放，也不得长期屯放在潮湿地方。(6)光(电)缆盘如需存放在路旁，不得占道妨碍交通，并应派专人值守。(7)装卸光(电)缆盘宜采用吊车或叉车。如人工卸缆，必须有专人指挥，可选用承受力适合的绳索绕在缆盘上或中心孔的铁轴上，用绞车、滑车或足够的人力控制缆盘均匀从跳板上滚下。施工人员应远离跳板前方和两侧。装卸时非工作人员不可在附近停留。严禁将缆盘直接从车上推下。(8)用两轮光(电)缆拖车装卸光(电)缆时，无论用绞盘或人力控制，都需要用绳着力拉住拖车的拉端，缓慢拉下或撬上，不可猛然撬上或落下。装卸时，不得有人站在拖车下面和后面。用四轮光(电)缆拖车装运时，两侧的起重绞盘提拉速度应一致，保持缆盘平稳上升落入槽内。(9)使用光(电)缆拖车运输光(电)缆，应按规定设置标志。1.1.敷设架空光(电)缆安全要求(1)第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程立杆作业前应认真观察地形及周围环境。行人较多时应划定安全区进行围栏，严禁非作业人员进入立杆和布放钢绞线、缆线及现场围观。立杆用具必须安全且牢固、可靠，作业人员应正确使用。(1)人工运杆作业时电杆分屯堆放点应设在不妨碍行人、行车的位置，电杆堆放不宜过高。应按顺序从堆放点高层向低层搬运。撬移电杆时，下落方向禁止站人。从高处向低处移杆时用力不宜过猛，防止失控。使用“抱杆车”运杆，电杆重心应适中，不得向一头倾斜。在往水田、山坡搬运电杆时应提前勘选路由，采用人工沿坡面牵引时，绳索强度应足够牢靠，同时应避免牵引绳索在山石上摩擦。(2)杆洞、斜槽必须符合规范标准。电杆立起时，杆梢的上方应避开障碍物。(3)人工立杆应遵守：(a)立杆前，应在杆梢下方的适当位置系好定位绳索。(b)在杆根下落的坑洞内竖起挡杆板，使挡杆板挡住杆根，并由专人负责压控杆根。(c)作业人员竖杆时应步调一致，人力肩扛时必须用同侧肩膀。(d)杆立起至300角时应使用杆叉(夹杆)、牵引绳等助力。(e)电杆立起后应按要求校正杆根、杆梢位置，并及时回填土、夯实。夯实后方能撤除杆叉及登杆摘除牵引绳。(4)使用吊车立杆时，钢丝吊绳应牢固地拴在电杆上方的适当位置，使电杆的重心位置在下。起吊时，吊车臂下及杆下严禁站人。(5)严禁在电力线路正下方(尤其是高压线路下)立杆作业。当架空的通信线路穿过输电线时，经测量、计算吊线与高压输电线达不到安全净距时，则必须修改通信线路设计，必要时可改为由地下通过。(6)在民房附近进行立杆作业时，不得触碰屋檐。(7)登杆作业(a)登杆前必须认真检查电杆有无折断的危险。如发现有腐烂现象的电杆，在未加固前，不得攀登。(b)登杆时应注意观察及避开杆顶周围的障碍物。(c)登杆到达杆上的作业位置后，安全带应兜挂在距杆梢50cm以下的位置。(d)利用上杆钉登杆时，必须检查上杆钉安装是否牢固。如有断裂、脱出危险不准蹬踩。(e)利用上杆钉或脚扣上下杆时不准二人以上同时上下杆。第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程(a)使用脚扣登杆作业前应检查脚扣是否完好，当出现橡胶套管破损、离股、老化或螺丝脱落和弯钩、脚蹬板扭曲、变形或脚扣带腐蚀、开焊、裂痕等情形之一者，严禁使用。不得用电话线或其他绳索替代脚扣带。使用脚扣带时不得以大代小或以小代大。不得穿硬底鞋、拖鞋。(1)上杆时除个人配备的工具外，不得携带笨重工具。材料、工具应用工具袋传递。在电杆上作业前，必须系好安全带，并扣好安全带保险环后方可作业。(2)杆上作业，所用材料应放置稳妥，所用工具应随手装入工具袋内，不得向下抛扔工具和材料。(3)在杆下用紧线器拉紧全程吊线时，杆上不准有人。待拉紧后再登杆拧紧夹板、做终结等、(4)升高或降低吊线时，必须使用紧线器，尤其在吊档、顶档杆操作必须稳妥牢靠，不需肩扛推拉。(5)电杆上有人作业时，杆下周围必须有人监护(监护人不得靠近杆根)，在交通路口等路段必须在电杆周围设置护栏。线条下面附近地段内不许有人停留，如工作在繁华街道，工作区域应用绳索围截，显示危险标志或专人看管。(6)在楼房内装机引线时，勿站在晒台、窗台上向下扔引线，以防与电力线相触造成人身事故；在房上作业时，应检查是否坚固，安全，在屋顶内天花板工作时，必须使用行灯，注意天花板是否坚固。(7)安装和拆换拉线作业(a)新装拉线必须在布放吊线之前进行。(b)终端拉线用的钢绞线必须比吊线大一级，并保证拉距，地锚和地锚杆应与钢绞线配套。地锚埋深和地锚杆出土尺寸应符合设计规范要求，严禁使用非配套的小于规定要求的地锚和地锚杆，严禁拉线坑不够深度或者将地锚杆锯短或弯盘。(c)更换拉线时应将新拉线安装完毕，并在新装拉线的拉力已将旧拉线张力松泄后再拆除旧拉线。(d)在原拉线位置或拉线位附近安装新拉线时，应先制作临时拉线，防止挖新拉线坑时将原拉线地锚挖出而导致抗拉力不足使地锚移动发生倒杆事故。(e)安装拉线应尽量避开有碍行人行车的地方，并安装拉线警示护套。第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程(a)拉线安装完毕后，拉线坑在回填土时必须夯实。(1)布放吊线作业(a)布放无盘钢绞线时必须使用放线盘。(b)人工布放钢绞线，在牵引前端必须使用干燥的麻绳(将麻绳与钢绞线连接牢固)牵引。(c)布放钢绞线前，应对沿途跨越的供电线路、公路、铁路、街道、河流、树木等调查统计，在布放时必须采取有效措施，安全通过。(2)布放架空光(电)缆作业(a)布放架空光(电)缆在通过供电线路、公路、铁路、街道、河流、树木等特殊地段时，必须采取有效措施，安全通过。(b)布放架空光(电)缆作业前，必须检查吊线强度、确保在作业时吊线不致断裂，电杆不斜、不倒及吊线卡担不致松脱。(c)在跨越电力线、铁路、公路杆档安装光(电)缆挂钩和拆除吊线滑轮时严禁使用吊板。(d)光(电)缆在吊线挂钩前，一端应固定，另一端应将余量拽回，剪断缆线前应先固定。(3)使用吊板挂放光(电)缆(a)坐板及坐板架应固定牢固，滑轮活动自如，坐板无劈裂、腐朽。如吊板上的挂钩已磨损四分之一时，不得再使用。(b)坐吊板时，必须辅扎安全带，并将安全带挂在吊线上。(c)不得有两人以上同时在一档内坐吊板工作(d)在7/2.0以下的吊线上作业时不得使用吊板。(e)在电杆和墙壁之间或墙壁与墙壁之间的吊线上，不得使用吊板。(f)坐吊板过吊线接头时，必须使用梯子。经过电杆时，必须使用脚扣或梯子，严禁爬抱而过。(g)坐吊板，如人体上身超过原吊线高度或下垂时人体下身低于原吊线高度时，必须注意与电力线尤其是高压线的安全距离，防止触碰上层或下层的电力线等障碍物，不可避免时改用梯子等其他方式。(h)在吊线周围70cm以内有电力线(非高压线路)或用户照明线时，不得使用吊板作业。(i)坐吊板作业时，地面应有专人进行滑动牵引或控制保护。第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程1.1.敷设管道光(电)缆安全要求(1)应遵守建设单位、维护部门地下室进出、人孔开启封闭的规定。(2)进入地下室、管道人孔前，必须进行气体检查和监测，确认无易燃、有毒、有害气体并通风后方可进入。作业时，地下室、人孔应保持自然和强制通风。尤其在“高井脖”人孔内施工，必须保证人孔通风效果。(3)在地下室、人孔内作业期间，作业人员若感觉呼吸困难或身体不适，应立即呼救，并迅速离开地下室或人孔，待查明原因并处理后方可恢复作业。(4)作业时发现易燃、有毒、有害气体时，人员必须迅速撤离，严禁开关电器、动用明火，并立即采取有效措施，排除隐患。(5)严禁将易燃、易爆物品带入地下室或人孔。严禁在地下室吸烟和生火取暖。地下室、人孔照明应采用防爆灯具。(6)严禁在地下室、人孔内点燃喷灯。使用喷灯时应保持通风良好。(7)在地下室、人孔内作业时，地下室或人孔上面必须有人监护。上下人孔的梯子必须放置牢固、不得撤走；不得把梯子搭在人孔内的线缆上，严禁作业人员蹬踏线缆或线缆托架。(8)在有行人、行车的地段开启孔盖施工前，人孔周围应设置安全警示标志和围栏。晚上作业必须设置警示灯，作业完毕确认孔盖盖号再拆除。(9)雨、雪天作业时，在人孔口上方应设置防雨棚，人孔周围可用砂土或草包铺垫。(10)地下室、人孔内有积水时，应先抽干后再作业。1.2.敷设墙壁光(电)缆安全要求(1)在人员密集区施工时必须设置安全警示标志，必要时设专人值守。非作业人员不得进入墙壁线缆作业区域。(2)在登高梯上作业时，不得将梯子架放在住户门口。在不可避免的情况下，应派人监护。(3)墙壁线缆在跨越街巷、院内通道等处，其线缆的最低点距地面高度不得小于4.5m。(4)在墙壁上及室内钻孔布放光(电)缆时，如遇与近距离电力线平行或穿越，必须先停电后作业。第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程(1)墙壁线缆与电力线的平行间距不小于15cm，交越的垂直间距不小于5cm。对有接触摩擦危险隐患的地点，应对墙壁线缆加以保护。(2)在墙壁上钻孔时应用力均匀。铁件对墙加固应牢固、可靠。(3)收紧墙壁光(电)缆吊线时，必须有专人扶梯且轻收慢紧，严禁突然用力而导致梯子侧滑摔落。收紧后的吊线应及时固定、拧紧中间支架的吊线夹板和做吊线终端。(4)跨越街巷、居民区院内通道地段时，安装光(电)缆挂钩应使用梯子，并有专人扶守搬移。严禁使用吊线坐板方式在墙壁间的吊线上作业。1.1.线路终端设备安装安全要求(1)在通信机房安装光(电)缆成端设备(a)不得随意触碰正在运行的设备。(b)走线架上严禁站人或攀踏。(c)临时用电应经机房人员允许，使用机房维护人员指定的电源和插座。1.2.在供电线及高压输电线附近工作安全要求(1)作业人员必须戴安全帽、绝缘手套，穿绝缘鞋和使用绝缘工具。(2)在原有杆路上作业，应先用试电笔检查该电杆上附挂的线缆、吊线，确认没有带电后再作业。(3)在通信线路附近有其他线缆时，在没有辩明清楚该线缆使用性质前，一律按电力线处理。(4)在与电力线合用的水泥杆上作业时，作业人员必须注意与电力线等其他线路保持一定的安全距离。(5)在电力线下或附近作业时，严禁作业人员及设备与电力线接触。在高压线附近进行架线、安装拉线等作业时，离开高压线最小空距应保证：35KV以下为2.5m，35KV以上为4m。(6)第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程光、电缆通过供电线路上方时，应事先通知电力部门派人倒现场停止送电，并经检查确实停电后，才能开始作业。通信施工作业人员不得将供电线擅自剪断。停送电必须在开关处悬挂停电警示标志，有专人值守，严禁擅自送电。在结束作业并得到工地现场负责人正式通知后方可恢复送电。不能停电时，可采取搭设保护架等措施，但必须做好充分的安全准备，方可施工。(1)在供电线(220V、380V)上方架线时，严禁使用石头或工具等系于缆线的一端经供电线上面抛过。可在跨越电力线处搭设安全保护架，将电力线罩住，施工完毕后再拆除。作业中，放线车和吊线均应良好接地。如布放吊线，先在跨越电力线的上方做单档临时辅助吊线，待吊线沿其通过并全程安装完毕后再拆除临时辅助吊线。(2)遇有电力线在线杆顶上交越的特殊情况时，作业人员的头部不得超过杆顶。所用的工具与材料不得接触电力线及其附属设备。(3)当通信线与电力线接触或电力线落在地面上时，必须立即停止一切有关作业活动，保护现场，禁止行人步入危险地带。不得用一般工具触动通信缆线或电力线，应立即报告施工项目负责人和指定专业人员排除事故。事故未排除前，不得擅自恢复作业。(4)在有金属顶棚的建筑物上方作业前，应用试电笔检查确认无电方可作业。(5)在电力线下架设的吊线应及时按设计规定的保护方式进行保护。1.1.其他注意事项(1)工程施工中，必须严格遵守各项操作规程和国家及行业标准，如《电信网光纤数字传输系统工程施工及验收暂行规定》和《通信管道和光(电缆)通道工程施工监理规范》等，施工、监理和维护单位应当协力保证工程进行中人身及设备安全。(2)施工单位应当采用为行业相关主管部门批准的施工法进行作业，建议优先选择国家级和部级施工工法。(3)光缆施工单位必须建立针对本工程的质量管理和安全管理体制，并在工程施工的全部工序中有效地贯彻和执行；工程安全人员必须加强对施工人员及普工的思想教育和管理，确保光缆护套、塑料管管壁的完整性和接头盒组装的严密性。(4)单盘光缆长达2km以上，在各种复杂地形布放时必须严密组织，密切配合，并配备良好的通信联络工具(如无线话机、喇叭、口哨等)，保证布管、布缆人员动作协调一致。(5)光缆在施工过程中必须设置明显的安全警告标志，以引起车辆和行人的注意繁华路段必需有专人做安全警戒，以确保施工安全，光缆布放时严禁在地面上拖拉，严禁车轧、人踩、重物冲砸，严防铲伤、划伤、扭折、背扣等人为的损伤。(6)在光缆接续之前务必再进行一次测试和检查，发现问题及时处理。(7)第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程在已有光缆或其他通信电缆的管道内施工，要求在光缆施工时不得损伤原有通信设施。(1)在从事电焊、气割、明火熔接、开凿道路、水下及高空作业、机械开挖土方工程和其他相对危险性较大的工作时，应当有专职的安全人员负责施工组织和现场巡视，防止人身伤亡和设备安全事故。(2)在机房内安装ODF架时，施工单位应当采取相应措施确保该项工作对原有传输设备和系统不造成影响，特别应当注意，在上走线方式的机房使用高架梯作业时，应避免触电、短路或断线等人为故障，且严禁在机房内使用明火作业。(3)施工部门须将工程剩余光缆材料及光缆接头盒移交于维护单位用于维护用料。(4)设计文件中未提及的技术指标和操作规范，按联通公司的规定和相关工程施工及验收技术规范执行。1.1.验收要求(1)光缆施工验收标准光缆工程的验收，要求应按部颁《邮电通信建设工程竣工验收方法》和相关光缆工程验收规范以及设计要求执行。(2)竣工技术资料由施工单位在验收前提交工程竣工技术资料给建设单位。主要包括以下内容：(a)工程竣工图：可利用原设计的施工图纸改绘，其中变更部分应用红笔修改并标明光缆接头位置、占用管孔位置等，变动较大、更改后不清楚的部分应重新绘制。(b)光缆竣工测试记录：包括单盘光缆光纤衰减统计表、光纤接头损耗测试记录表、光纤线路衰减测试记录表、光纤后向散射信号曲线检查记录等。(c)电力电缆测试记录：包括线路的绝缘电阻、接地电阻测试记录。(d)其他资料：设计变更通知，开、停、复竣工报告，工程洽谈纪要，隐蔽工程签证等。1.2.检验项目(1)包括施工过程种的随工检验和光缆中继段完工后的交工验收：(2)工检验的项目包括：子管、管道光缆、架空光缆。检验内容包括子管、管道光缆、架空光缆的材料和敷设是否符合相关技术规范标准、设计要求等。(3)第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程交工验收：检查是否完成设计要求的全部工程量，竣工资料是否符合要求。检验项目主要有：安装工艺、光缆主要传输特性、铜导线电特性、接地电阻、对地绝缘电阻。1.1.对外联系工作(1)光、电缆穿越主要公路、铁路、河流、在沿线公路路肩埋设及穿越公路埋设保护管等事宜，应尽早开展对外联系工作，已确保工程能顺利实施。(2)对各市地光缆选定的进城路由，请地方分公司与相关城建部门联系落实。第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程一.预算1.预算编制说明1.1.工程总投资及分析(1)工程总投资本预算为《2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程》编制，预算总投资为3110124.31元。(2)投资分析投资分析工程费用名称总价值(元)投资包含的内容所占比例需要安装的设备费1691372.32光缆线路54.38%建安装工程费1176596.47光缆线路37.83%工程建设其它费242155.51光缆线路7.79%预备费光缆线路合计3110124.31(3)工程技术经济指标分析工程技术经济指标分析投资规模经济指标单项总投资(元)3110124.31皮长公里136.745皮长公里工程费造价(元/条)22743.97纤芯公里3281.88纤芯公里工程费造价(元/芯)947.671.2.预算编制依据(1)原邮电部【2008】5月颁发的《通信建设工程概算定额》第五册(通信管道工程)；(2)原邮电部【2008】5月颁发的《通信建设工程概算预算编制办法、通信建设工程费用定额、通信建设工程施工机械仪表台班费用定额》；(3)原邮电部【2008】5月颁发的《通信建设工程概算定额》第四册(通信线路工程)；(4)财政部《基建财务管理规定》财建[2002]394号文；(5)国家计委、建设部《关于发布〈工程勘察设计收费管理规定〉的通知》计价格[2002]10号规定；(6)国家发改委、建设部《关于建设工程监理与相关服务收费管理规定》[2007]670；第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程(7)财政部、国家安全生产监督管理总局《高危行业企业安全生产费用财务管理暂行办法》财企[2006]478号文；(8)国家发改委、财政部《关于全面整顿住房建设收费取消部分收费项目的通知》计价格[2001]585号文；(9)财政部国家税务总局文“财政部、国家税务总局关于营业税若干问题的通知”财税[2003]16；(10)“国家计委关于印发建设项目前期工作咨询收费暂行规定的通知”计价格[1999]1283号；(11)发改价格【2007】670号，《建设工程监理和相关服务收费管理规定》，2007年5月；(12)工信部“关于停止计列通信建设工程质量监督费和工程定额测定费的通知”工信厅[2009]22号；(13)工信厅通[2009]22-停止计列通信建设工程质量监督费和工程定额测定费文件的通知；(14)中国联通重庆分公司提供的有关基础数据与价格【2009年中国联合网络通信有限公司重庆市分公司本地网设备、数据专线、通信管道线路工程预决算管理办法】；(15)广州杰赛通信规划设计院相关设计人员现场查勘资料。1.1.材料价格及有关费率的取定(1)材料运杂费率取定(2)材料单价的取定根据中国联合网络通信有限公司重庆分公司提供的价格清单。(3)其他费率的取定备注：(a)表五工程设计费的计取：建筑安装工程费*3%(b)光缆长度以实际布放光缆长度为准(参考OTDR试记录)，对于长度不足300m的段落按300m计算，长度大于300m的段落按实计算。(c)第42页共42页 2010年中国联通重庆万涪黔本地传输网边缘层重建城口光缆工程以上施工费不包含光缆接续、测试费用；光缆接续、测试费用根据光缆实际芯数，按30元/芯计列(a)以上施工费用含工程用辅助材料(扎带、铝芯扎线等)费用，由施工队伍自行采购使用。(b)工程涉若及管道开挖、新建杆路架设等，应按照管道和杆路的有关结算办法及监理公司确认工程量进行决算，不在包干施工费范围之内。1.预算表格详见预算表格。(1)工程预算总表(表一)201003069SZB(2)建筑安装工程费用预算表(表二)201003069GCF(3)建筑安装工程量预算表(表三甲)201003069GCL(4)国内材料表(表四甲)201003069SSB(5)工程建设其它费预算表(表五甲)201003069QT2.附录一:光缆线路单位工程光缆配盘表3.图纸第42页共42页
