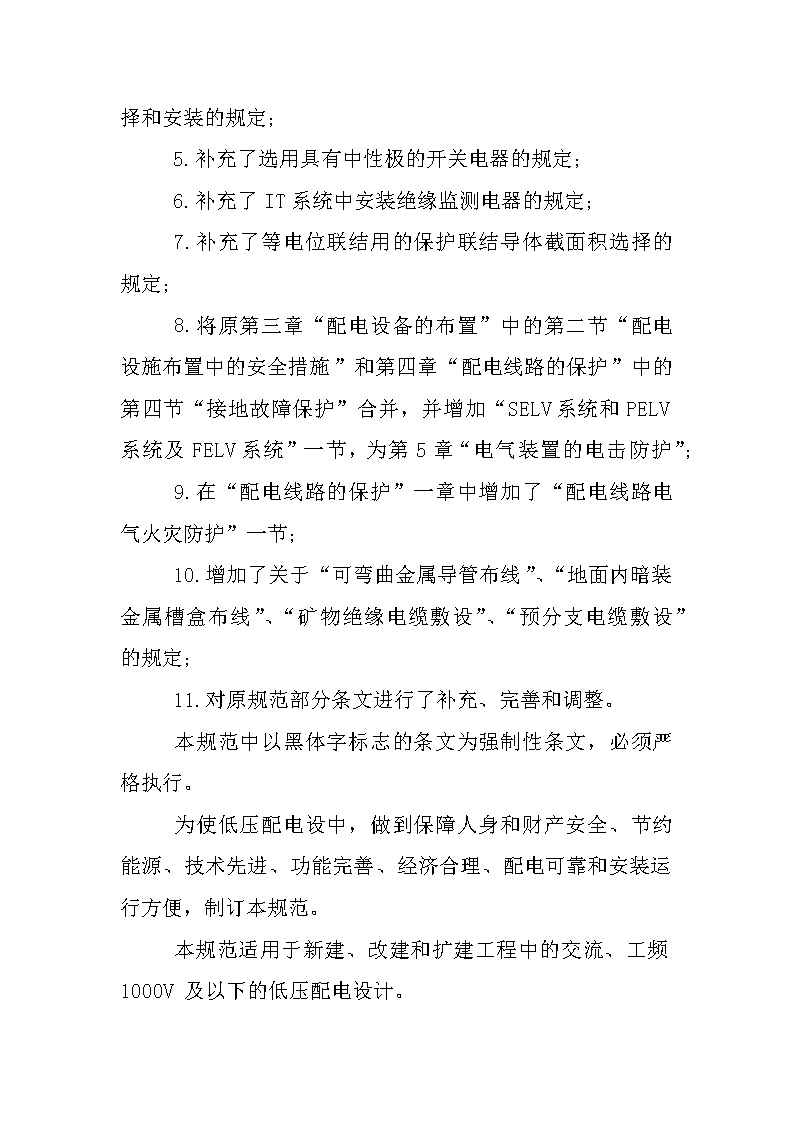

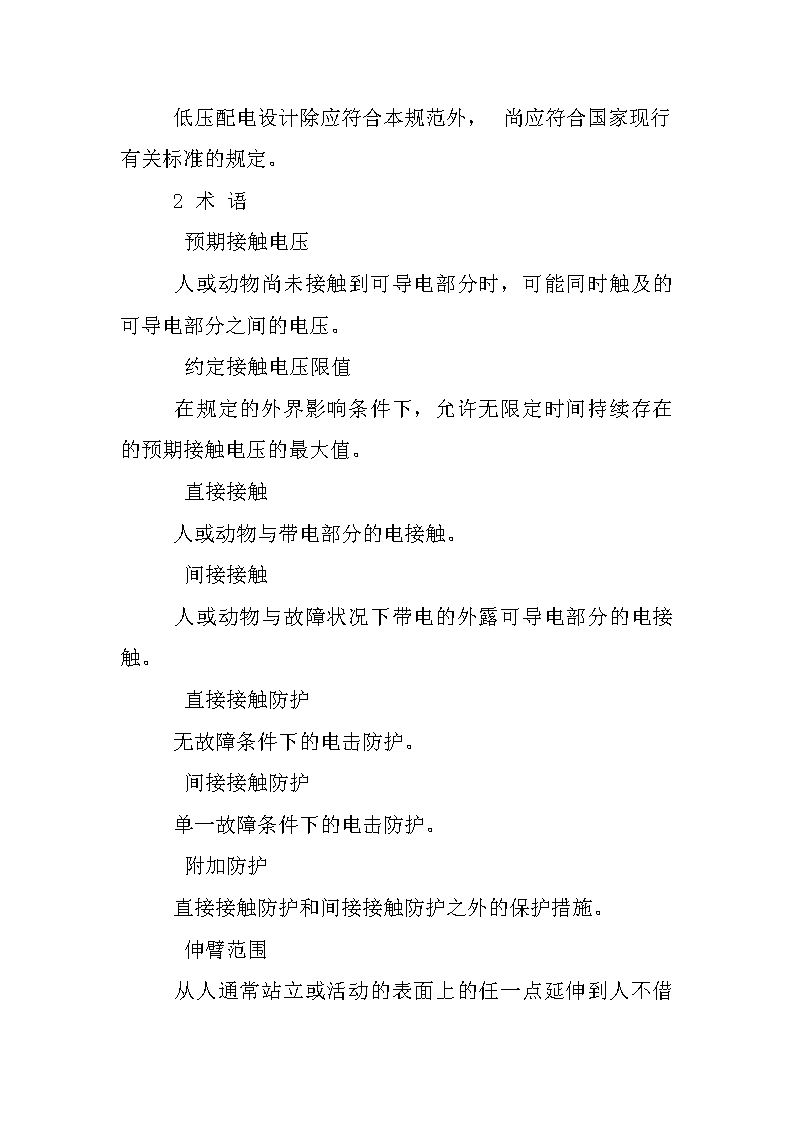

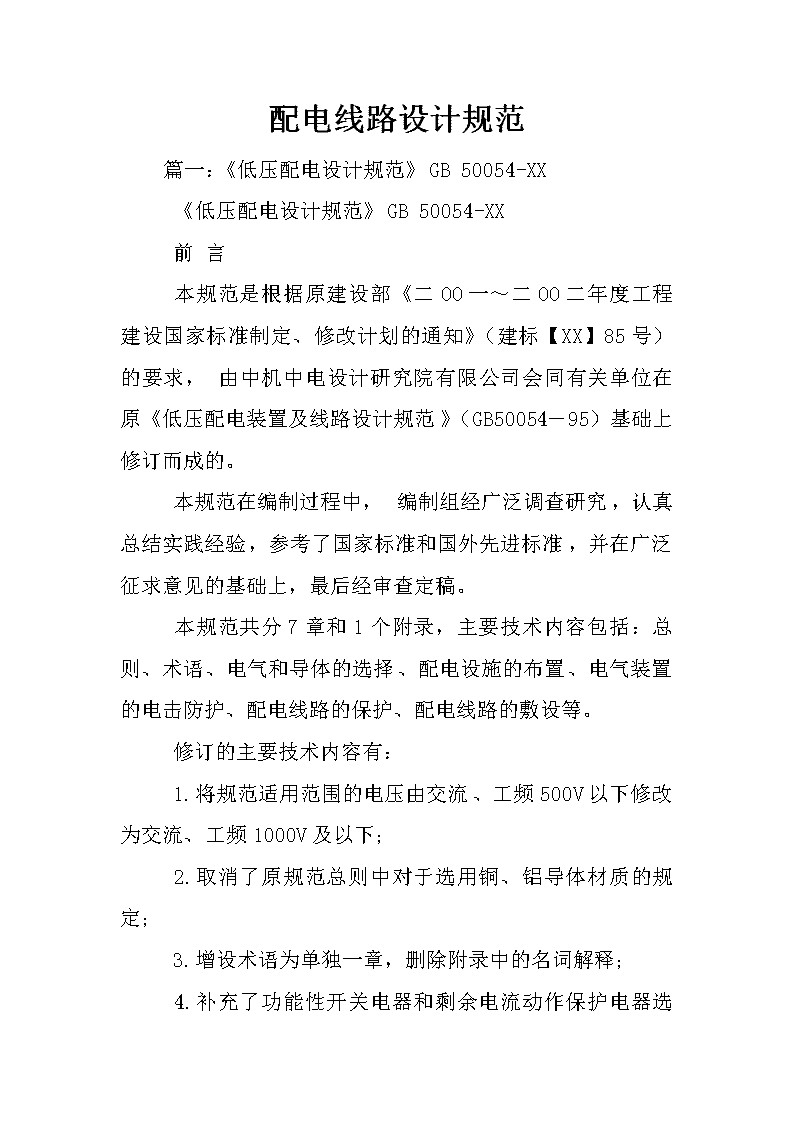

配电线路设计规范　　篇一：《低压配电设计规范》GB50054-XX　　《低压配电设计规范》GB50054-XX　　前言　　本规范是根据原建设部《二OO一～二OO二年度工程建设国家标准制定、修改计划的通知》（建标【XX】85号）的要求，由中机中电设计研究院有限公司会同有关单位在原《低压配电装置及线路设计规范》（GB50054－95）基础上修订而成的。　　本规范在编制过程中，编制组经广泛调查研究，认真总结实践经验，参考了国家标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。　　本规范共分7章和1个附录，主要技术内容包括：总则、术语、电气和导体的选择、配电设施的布置、电气装置的电击防护、配电线路的保护、配电线路的敷设等。　　修订的主要技术内容有：　　1.将规范适用范围的电压由交流、工频500V以下修改为交流、工频1000V及以下；　　2.取消了原规范总则中对于选用铜、铝导体材质的规定；　　3.增设术语为单独一章，删除附录中的名词解释； 　　4.补充了功能性开关电器和剩余电流动作保护电器选择和安装的规定；　　5.补充了选用具有中性极的开关电器的规定；　　6.补充了IT系统中安装绝缘监测电器的规定；　　7.补充了等电位联结用的保护联结导体截面积选择的规定；　　8.将原第三章“配电设备的布置”中的第二节“配电设施布置中的安全措施”和第四章“配电线路的保护”中的第四节“接地故障保护”合并，并增加“SELV系统和PELV系统及FELV系统”一节，为第5章“电气装置的电击防护”；　　9.在“配电线路的保护”一章中增加了“配电线路电气火灾防护”一节；　　10.增加了关于“可弯曲金属导管布线”、“地面内暗装金属槽盒布线”、“矿物绝缘电缆敷设”、“预分支电缆敷设”的规定；　　11.对原规范部分条文进行了补充、完善和调整。　　本规范中以黑体字标志的条文为强制性条文，必须严格执行。　　为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本规范。　　本规范适用于新建、改建和扩建工程中的交流、工频1000V及以下的低压配电设计。 　　低压配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。　　2术语　　预期接触电压　　人或动物尚未接触到可导电部分时，可能同时触及的可导电部分之间的电压。　　约定接触电压限值　　在规定的外界影响条件下，允许无限定时间持续存在的预期接触电压的最大值。　　直接接触　　人或动物与带电部分的电接触。　　间接接触　　人或动物与故障状况下带电的外露可导电部分的电接触。　　直接接触防护　　无故障条件下的电击防护。　　间接接触防护　　单一故障条件下的电击防护。　　附加防护　　直接接触防护和间接接触防护之外的保护措施。　　伸臂范围 　　从人通常站立或活动的表面上的任一点延伸到人不借助任何手段，向任何方向能用手达到的最大范围。　　外护物　　能提供与预期应用相适应的防护类型和防护等级的外罩。　　保护遮栏　　为防止从通常可能接近方向直接接触而设置的防护物。　　保护阻挡物　　为防止无意的直接接触而设置的防护物。　　电气分隔　　将危险带电部分与所有其他电气回路和电气部件绝缘以及与地绝缘，并防止一切接触的保护措施。　　保护分隔　　用双重绝缘、加强绝缘或基本绝缘和电气保护屏蔽的方法将一电路与其他电路分隔。　　特低电压　　相间电压或相对地电压不超过交流方均根值50V的电压。　　SELV系统　　在正常条件下不接地，且电压不能超过特低电压的电气系统。　　PELV系统 　　在正常条件下接地，且电压不能超过特低电压的电气系统。　　FELV系统　　非安全目的而为运行需要的电压不超过特低电压的电气系统。　　等电位联结　　多个可导电部分间为达到等电位进行的联结。　　保护等电位联结　　为了安全目的进行的等电位联结。　　功能等电位联结　　为保证正常运行进行的等电位联结。　　总等电位联结　　在保护等电位联结中，将总保护导体、总接地导体或总接地端子、建筑物内的金属管道和可利用的建筑物金属结构等可导电部分连接到一起。辅助等电位联结　　在导电部分间用导线直接连通，使其他电位相等或接近，而实施的保护等电位联结。　　局部等电位联结　　在一局部范围内将各导电部分连通，而实施的保护等电位联结。　　接地故障　　带电导体和大地之间意外出现导电通路。　　导管 　　用于绝缘导线或电缆可以从中穿入或更换的圆形断面的部件。　　电缆槽盒　　用于将绝缘导线、电缆、软电线完全包围起来且带有可转移盖子的底座组成的封闭外壳。　　电缆托盘　　带有连续底盘和侧边，没有盖子的电缆支撑物。　　电缆梯架　　带有牢固地固定在纵向主支撑组件上的一系列横向支撑构件的电缆支撑物。电缆支架　　仅有一端固定的、间隔安置的水平电缆支撑物。　　移动设备　　运行时可移动或在与电源相连接时易于由一处移到另一处的电气设备。手持设备　　正常使用时握在手中的电气设备。　　开关电器　　用于接通或分断电路中电流的电器。　　开关　　在电路正常的工作条件或过载工作条件下能接通、承载和分断电流，也能在短路等规定的非正常条件下承载电流一定时间的一种机械开关电器。隔离开关　　在断开位置上能满足对隔离器的隔离要求的开关。 　　隔离电器　　具有隔离功能的电器。　　断路器　　能接通、承载和分断正常电路条件下的电流，也能在短路等规定的非正常条件下接通、承载电流一定时间和分断电流的一种机械开关电器。矿物绝缘电缆　　在同一金属护套内，由经压缩的矿物粉绝缘的一根或数根导体组成的电缆。　　3电器和导体的选择　　电器的选择　　篇二：10kV及以下架空配电线路设计技术规程　　目次　　前言1范围　　2规范性引用文件3术语和符号4总则5路径　　6气象条件7导线　　8绝缘子、金具9导线排列　　10电杆、拉线和基础11变压器台和开关设备12防雷和接地　　13对地距离及交叉跨越　　14接户线　　附录A（规范性附录）典型气象区　　附录B（规范性附录）架空配电线路污秽分级标准 附录C（规范性附录）弱电线路等级附录D（规范性附录）公路等级条文说明　　前言　　本标准是根据原国家经贸委《关于下达XX年度电力行业标准制、修订计划项目的通知》（国经贸电力［XX］70号）的安排，对原水利电力部1987年1月颁发的SDJ206—1987《架空配电线路设计技术规程》进行的修订。　　本标准较修订前的规程有以下重要技术内容的改变：（1）本标准将范围明确为10kV及以下架空电力线路设计，以满足城市和农村供电的要求。　　（2）为满足城市电网供电的可靠性及电能质量日益提高的要求，1990年以后在我国大中城市配电线路建设中逐步采用架空绝缘导线。故本次修订增加了10kV及以下绝缘导线设计的有关内容。　　（3）对交叉跨越提出了补充，补充了典型气象区。　　（4）原规程中某些不适合当前生产要求的章节条款，已予删除或修改。本标准实施后代替SDJ206—1987。　　本标准的附录A、附录B、附录C、附录D均为规范性附录。本标准由中国电力企业联合会提出。　　本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。　　本标准主要起草单位：天津电力设计院。 　　本标准参加起草单位：北京供电设计院、武汉供电设计院、南京电力设计研究院。本标准主要起草人：李世森、程景春、许宝颐、刘寅初、王秀岩、刘纲、王学仑。　　1范围　　本标准规定了10kV及以下交流架空配电线路（以下简称配电线路）的设计原则。本标准适用于10kV及以下交流架空配电线路的设计。　　2规范性引用文件　　下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。　　GB/T1179圆线同心绞架空导线　　GB12527额定电压1kV及以下架空绝缘电缆　　GB14049额定电压10kV、35kV架空绝缘电缆　　GB/T16434高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB500603～110kV高压配电装置设计规范GB5006166kV及以下架空电力线路设计规范DL/T架空配电线路金具技术条件　　DL/T5092110kV～500kV架空送电线路设计技术规程 DL/T5130架空送电线路钢管杆设计技术规定JTJ001公路工程技术标准　　3术语和符号　　术语　　平均运行张力everydaytension　　导线在年平均气温计算情况下的弧垂最低点张力。　　钢筋混凝土杆reinforcedconcretepole　　普通钢筋混凝土杆、部分预应力混凝土杆及预应力钢筋混凝土杆的统称。　　居民区residentialarea　　城镇、工业企业地区、港口、码头、车站等人口密集区。　　非居民区nomresidentialarea　　上述居民区以外的地区。虽然时常有人、有车辆或农业机械到达，但未建房屋或房屋稀少。　　交通困难地区difficulttransportarea车辆、农业机械不能到达的地区。　　大档距Iargedistance　　配电线路由于档距已超出正常范围，引起杆塔结构型式、导线型号均需特殊设计，且该档距中发生故障时，修复特别困难的耐张段（如线路跨越通航大河流、湖泊、山谷等）。符号 　　WX——导线风荷载标准值，kN。W0——基准风压标准值，kN/m2。　　?s——风荷载体型系数。?z——风压高度变化系数。?——风振系数。　　a——风荷载档距系数。LW——水平档距，m。　　4总则　　配电线路的设计必须贯彻国家的建设方针和技术经济政策，做到安全可靠、经济适用。　　配电线路设计必须从实际出发，结合地区特点，积极慎重地采用新材料、新工艺、新技术、新设备。　　主干配电线路的导线布置和杆塔结构等设计，应考虑便于带电作业。配电线路大档距的设计，应符合DL/T5092的规定。　　配电线路的设计，除应按本标准规定执行外，还应符合现行国家标准和有关电力行业标准的规定。　　5路径　　配电线路路径的选择，应认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排，做到经济合理、安全适用。　　配电线路的路径，应与城镇总体规划相结合，与各种管线和其他市政设施协调，线路杆塔位置应与城镇环境美化相适应。 　　配电线路路径和杆位的选择应避开低洼地、易冲刷地带和影响线路安全运行的其他地段。　　乡镇地区配电线路路径应与道路、河道、灌渠相协调，不占或少占农田。　　配电线路应避开储存易燃、易爆物的仓库区域。配电线路与有火灾危险性的生产厂房和库房、易燃易爆材料场以及可燃或易燃、易爆液（气）体储罐的防火间距不应小于杆塔高度的倍。　　6气象条件　　配电线路设计所采用的气象条件，应根据当地的气象资料和附近已有线路的运行经验确定。如当地气象资料与附录A典型气象区接近，宜采用典型气象区所列数值。配电线路的最大设计风速值，应采用离地面10m高处，10年一遇10min平均最大值。如无可靠资料，在空旷平坦地区不应小于25m/s，在山区宜采用附近平坦地区风速的倍且不应小于25m/s。　　配电线路通过市区或森林等地区，如两侧屏蔽物的平均高度大于杆塔高度的2/3，其最大设计风速宜比当地最大设计风速减少20％。　　配电线路邻近城市高层建筑周围，其迎风地段风速值应较其他地段适当增加，如无可靠资料时，一般应按附近平地风速增加20％。 　　配电线路设计采用的年平均气温应按下列方法确定：　　（1）当地区的年平均气温在3℃～17℃之间时，年平均气温应取与此数较邻近的5倍数值。　　（2）当地区的年平均气温小于3℃或大于17℃时，应将年平均气温减少3℃～5℃后，取与此数邻近的5倍数值。　　配电线路设计采用导线的覆冰厚度，应根据附近已有线路运行经验确定，导线覆冰厚度宜取5mm的倍数。　　7导线　　配电线路应采用多股绞合导线，其技术性能应符合GB/T1179、GB14049、GB12527等规定。　　钢芯铝绞线及其他复合导线，应按最大使用张力或平均运行张力进行计算。风向与线路垂直情况导线风荷载的标准值应按下式计算：　　WX=??sdLWW0（）　　式中：　　WX——导线风荷载的标准值，kN；　　?——风荷载档距系数，按本标准第条的规定采用；　　?s——风荷载体型系数，当d＜17mm，取；当d≥17mm，取；覆冰时，取；　　d——导线覆冰后的计算外径，m；LW——水平档距，m；　　W0——基准风压标准值，kN/m2。 　　城镇配电线路，遇下列情况应采用架空绝缘导线：　　1线路走廊狭窄的地段。　　2高层建筑邻近地段。　　3繁华街道或人口密集地区。4游览区和绿化区。5空气严重污秽地段。6建筑施工现场。　　导线的设计安全系数，不应小于表所列数值。　　1结合地区配电网发展规划和对导线截面确定，每个地区的导线规格宜采用3～4种。无配电网规划地区不宜小于表所列数值。　　2　　1）1kV～10kV配电线路，自供电的变电所二次侧出口至线路末端变压器或末端受电　　变电所一次侧入口的允许电压降为供电变电所二次侧额定电压的5％。　　2）1kV以下配电线路，自配电变压器二次侧出口至线路末端（不包括接户线）的允　　许电压降为额定电压的4％。　　校验导线载流量时，裸导线与聚乙烯、聚氯乙烯绝缘导线的允许温度采用+70℃，交联聚乙烯绝缘导线的允许温度采用+90℃。　　1kV以下三相四线制的零线截面，应与相线截面相同。导线的连接，应符合下列规定： 　　1不同金属、不同规格、不同绞向的导线，严禁在档距内连接。　　2在一个档距内，每根导线不应超过一个连接头。3档距内接头距导线的固定点的距离，不应小于。4钢芯铝绞线，铝绞线在档距内的连接，宜采用钳压方法。　　5铜绞线在档距内的连接，宜采用插接或钳压方法。　　6铜绞线与铝绞线的跳线连接，宜采用铜铝过渡线夹、铜铝过渡线。7铜绞线、铝绞线的跳线连接，宜采用线夹、钳压连接方法。　　导线连接点的电阻，不应大于等长导线的电阻。档距内连接点的机械强度，不应小于导线计算拉断力的95％。　　导线的弧垂应根据计算确定。导线架设后塑性伸长对弧垂的影响，宜采用减小弧垂法补偿，弧垂减小的百分数为：　　1铝绞线、铝芯绝缘线为20％。　　2钢芯铝绞线为12％。　　3铜绞线、铜芯绝缘线为7％～8％。　　配电线路的铝绞线、钢芯铝绞线，在与绝缘子或金具接触处，应缠绕铝包带。　　8绝缘子、金具　　配电线路绝缘子的性能，应符合现行国家标准各类杆型所采用的绝缘子，且应符合下列规定：　　11kV～10kV配电线路： 　　1）直线杆采用针式绝缘子或瓷横担。　　2）耐张杆宜采用两个悬式绝缘子组成的绝缘子串或一个悬式绝缘子和一个蝴蝶式绝　　缘子组成的绝缘子串。　　3）结合地区运行经验采用有机复合绝缘子。21kV以下配电线路：　　1）直线杆宜采用低压针式绝缘子。2）耐张杆应采用一个悬式绝缘子或蝴蝶式绝缘子。　　篇三：低压配电设计规范GB50054-95　　1　　2　　3　　4　　5
