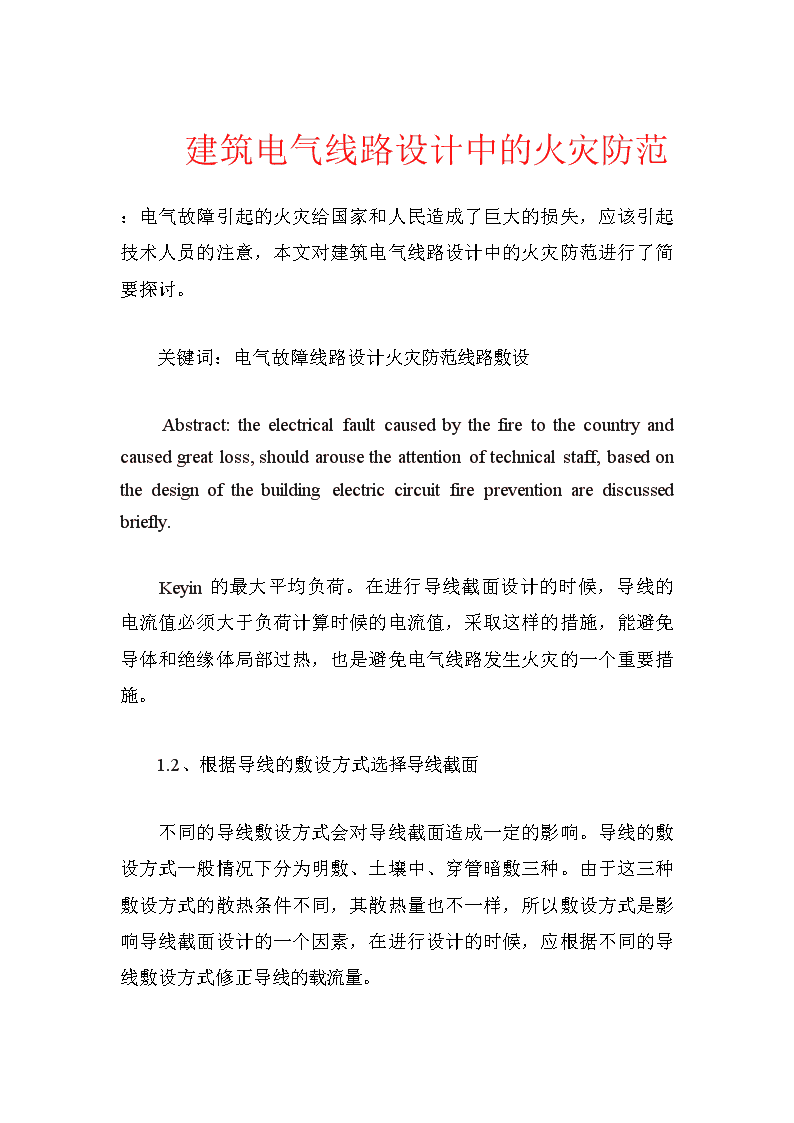

建筑电气线路设计中的火灾防范 7页

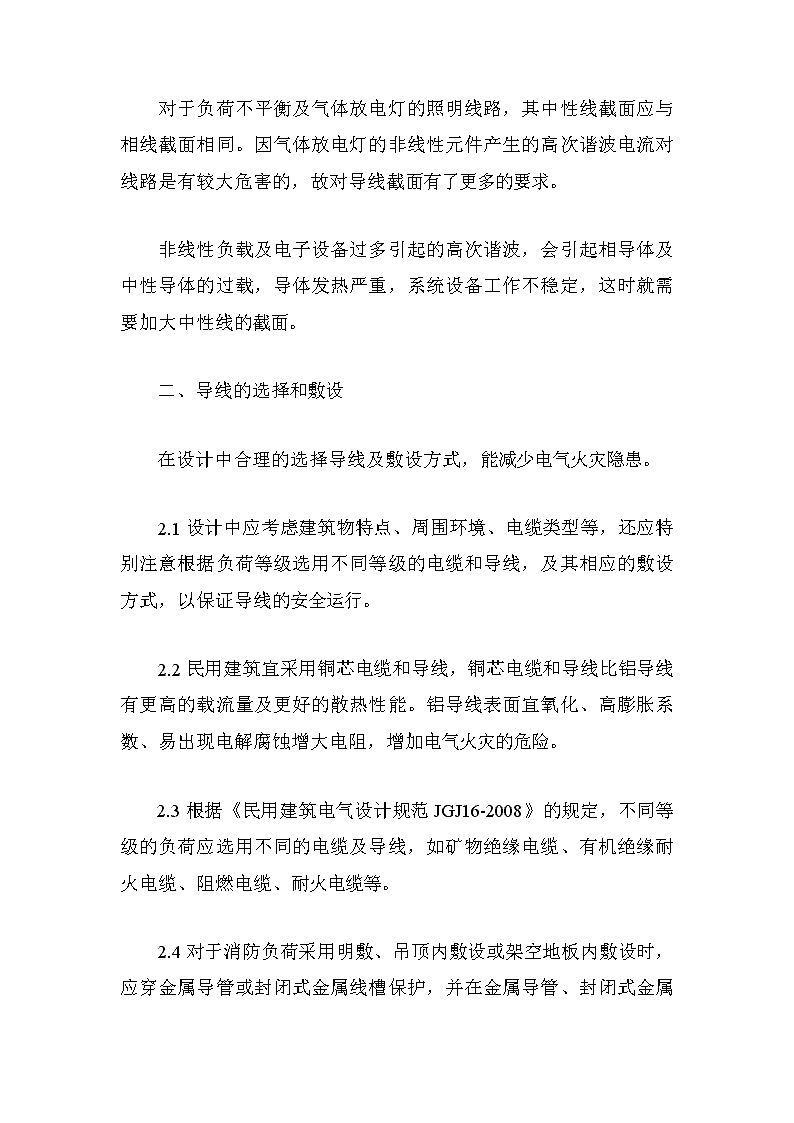

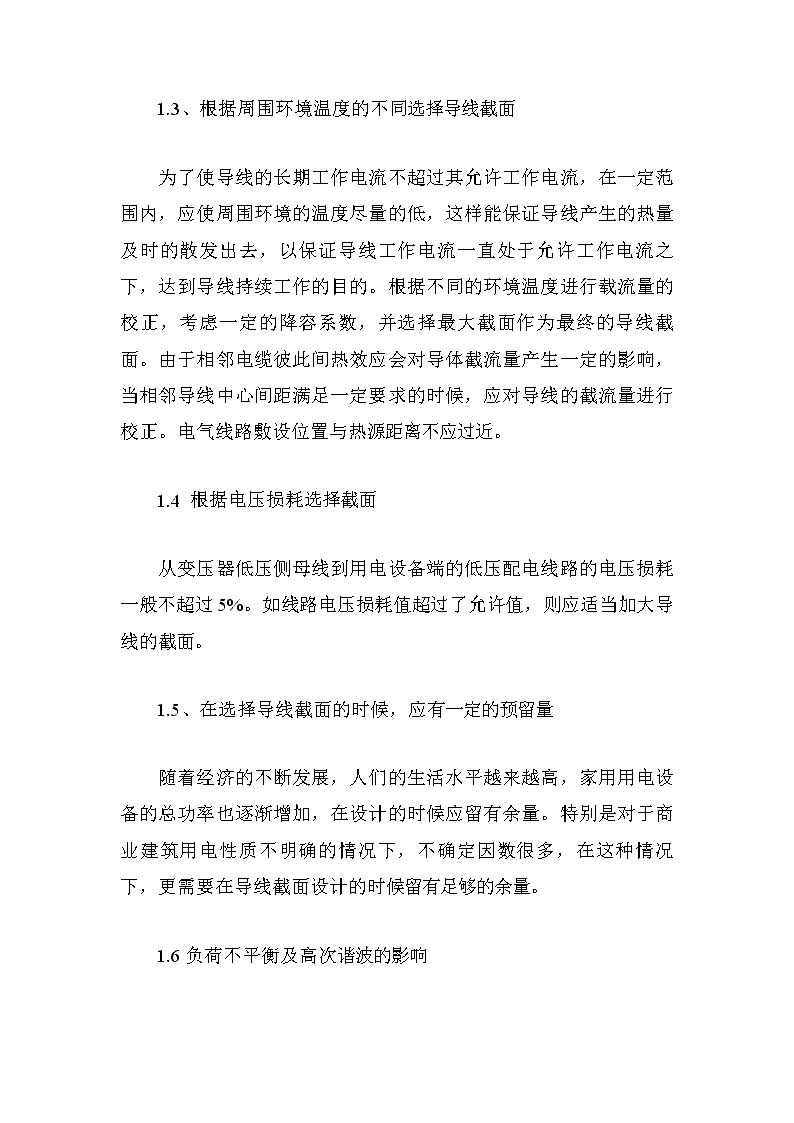

　　建筑电气线路设计中的火灾防范：电气故障引起的火灾给国家和人民造成了巨大的损失，应该引起技术人员的注意，本文对建筑电气线路设计中的火灾防范进行了简要探讨。　　关键词：电气故障线路设计火灾防范线路敷设　　Abstract:theelectricalfaultcausedbythefiretothecountryandcausedgreatloss,shouldarousetheattentionoftechnicalstaff,basedonthedesignofthebuildingelectriccircuitfirepreventionarediscussedbriefly.　　Keyin的最大平均负荷。在进行导线截面设计的时候，导线的电流值必须大于负荷计算时候的电流值，采取这样的措施，能避免导体和绝缘体局部过热，也是避免电气线路发生火灾的一个重要措施。　　1.2、根据导线的敷设方式选择导线截面　　不同的导线敷设方式会对导线截面造成一定的影响。导线的敷设方式一般情况下分为明敷、土壤中、穿管暗敷三种。由于这三种敷设方式的散热条件不同，其散热量也不一样，所以敷设方式是影响导线截面设计的一个因素，在进行设计的时候，应根据不同的导线敷设方式修正导线的载流量。 　　1.3、根据周围环境温度的不同选择导线截面　　为了使导线的长期工作电流不超过其允许工作电流，在一定范围内，应使周围环境的温度尽量的低，这样能保证导线产生的热量及时的散发出去，以保证导线工作电流一直处于允许工作电流之下，达到导线持续工作的目的。根据不同的环境温度进行载流量的校正，考虑一定的降容系数，并选择最大截面作为最终的导线截面。由于相邻电缆彼此间热效应会对导体截流量产生一定的影响，当相邻导线中心间距满足一定要求的时候，应对导线的截流量进行校正。电气线路敷设位置与热源距离不应过近。　　1.4根据电压损耗选择截面　　从变压器低压侧母线到用电设备端的低压配电线路的电压损耗一般不超过5%。如线路电压损耗值超过了允许值，则应适当加大导线的截面。　　1.5、在选择导线截面的时候，应有一定的预留量　　随着经济的不断发展，人们的生活水平越来越高，家用用电设备的总功率也逐渐增加，在设计的时候应留有余量。特别是对于商业建筑用电性质不明确的情况下，不确定因数很多，在这种情况下，更需要在导线截面设计的时候留有足够的余量。　　1.6负荷不平衡及高次谐波的影响 　　对于负荷不平衡及气体放电灯的照明线路，其中性线截面应与相线截面相同。因气体放电灯的非线性元件产生的高次谐波电流对线路是有较大危害的，故对导线截面有了更多的要求。　　非线性负载及电子设备过多引起的高次谐波，会引起相导体及中性导体的过载，导体发热严重，系统设备工作不稳定，这时就需要加大中性线的截面。　　二、导线的选择和敷设　　在设计中合理的选择导线及敷设方式，能减少电气火灾隐患。　　2.1设计中应考虑建筑物特点、周围环境、电缆类型等，还应特别注意根据负荷等级选用不同等级的电缆和导线，及其相应的敷设方式，以保证导线的安全运行。　　2.2民用建筑宜采用铜芯电缆和导线，铜芯电缆和导线比铝导线有更高的载流量及更好的散热性能。铝导线表面宜氧化、高膨胀系数、易出现电解腐蚀增大电阻，增加电气火灾的危险。　　2.3根据《民用建筑电气设计规范JGJ16-2008》的规定，不同等级的负荷应选用不同的电缆及导线，如矿物绝缘电缆、有机绝缘耐火电缆、阻燃电缆、耐火电缆等。 　　2.4对于消防负荷采用明敷、吊顶内敷设或架空地板内敷设时，应穿金属导管或封闭式金属线槽保护，并在金属导管、封闭式金属线槽外涂防火涂料等措施，并做好接地。当穿管暗敷时，应敷设在不燃结构内，保护层厚度大于30mm。　　2.5普通电缆与应急电源电缆分别在不同桥架敷设。若在同一桥架内敷设应采用防火隔板相隔，外部涂防火涂料。　　2.6高层、超高层民用建筑的电气竖井较长，电缆线路及桥架在穿过防火分区、楼层时应在安装完毕后，用防火堵料封堵。　　2.7保护电线用的塑料管及其配件必须由阻燃及难燃材料制成。特别是在不同的防火分区中敷设时，应采用相同防火材质封堵，以免火势从一个防火分区，经线路窜入另一个防火分区，而扩大火势。如跨越防火分区及竖井内跨越楼层的电线管两端管口处、电缆贯穿隔墙、楼板的孔洞、电缆进出竖井的出入口等等。　　2.8重要回路的电缆，可单独敷设在专门的保护管道和槽盒内，或采用在电缆上施加防火涂料、防火包带。　　2.9电缆沟内的电缆有防爆、防火要求时，应采用埋砂敷设。电缆沟内的支架采用涂漆或热镀锌等防腐措施。　　2.10配电线路不应敷设在易燃及高温物体附近。　　三、配电线路的保护 　　低压配电线路敷设在建筑物的各个部位，故发生火灾的隐患多和危害面也大。为防止低压配电线路电气火灾，应根据不同故障类别和具体工程要求装设短路、过负荷、接地故障、过电压和欠电压保护外，还需在低压配电线路发生火灾的早期，就能有效地预警及限制火势沿配电线路发生。　　3.1电气线路短时过载，会对线路造成损害。过负荷如果时间较长，也将对线路的绝缘、接头、连接端子造成损害。导体的绝缘在长期过负荷状态，长时间超过允许温升，导体绝缘加速老化，缩短绝缘导体的使用寿命，介质损耗增大，耐压水平降低，导致电气线路短路，引起火灾。过载保护的目的也在于防止短路和接地故障的发生。　　3.1对于TN系统、IT系统和TT系统,不同接地方式的配电系统，应根据实际情况选择三级或四级电源转换开关。　　3.2电气装置中存在大量谐波电流时，会引起相导体及中性导体的过载，其中中性导体的过载最常见，即使导体载流量在正常值范围以内时，中性导体可能严重过载，这时中性导体应据载流量检测过电流，如检测到过电流，只要切断相导体即可，不必切断中性导体。　　3.3配电线路的导线截面减少或安装方式及结构改变时，应在分支或被改变的线路与电源线路的连接处装设短路保护和过负荷保护电器。当回路供电侧装设具有能保护分支回路短路及过负荷的保护电器时，分支回路在与电源线路连接处可不装设短路及过负荷的保护电器。 　　3.4配电线路装设的上下级保护电器，其动作应具有选择性，各级之间协调配合，从而达到保护线路的目的。　　3.5配电线路绝缘损坏时，可能出现接地故障，接地故障产生的接地电弧，可能引起的火灾危险，故装设剩余电流监测或保护电器，全面监测有起火危险的配电线路情况。　　3.6对于大型公建及人员密集的高层建筑可设置剩余电流火灾报警系统，独立式剩余电流火灾报警系统接入到火灾报警系统中。剩余电流火灾报警系统应作用于报警，不宜自动切断保护对象的电源。　　另外在进行电缆导线敷设的时候还应考虑外部热源对导线的作用、建筑物的沉降及其它管线的位置标高等。总之，在进行线路敷设的选择的时候，应根据当地的实际情况，选择合理的敷设方式，以避免减少对线路的损害，保证电缆导线在使用寿命期间能正常的使用。　　四、注意的问题　　4.1、在安装工艺上，设计及施工中严禁用铝线代替铜质线，不能仅仅为了操作的方便，用小截面的导线代替较大截面的导线或者以普通线代替阻燃线。 　　4.2、在线路敷设的时候，应将发热量大的电气设备与易燃材料分隔一定的安全距离。　　4.3、减少接头，接头部位按照相关标准图集做法施工。　　4.3、应该严格按照相关规范对电气工程进行施工验收，以减少因电气过负荷、短路等原因引起火灾的概率。　　五、结束语　　在电气线路设计中注意采取相应的有效措施，是防止火灾发生的源头措施，我们作为技术人员，应该在设计中不断总结经验，汲取教训，并借鉴国内外相似工程的经验，严格按照规范进行建筑电气线路设计，将由电气线路原因引起的火灾概率降低到最低。　　【
