10kv配电线路设计技术探讨 5页

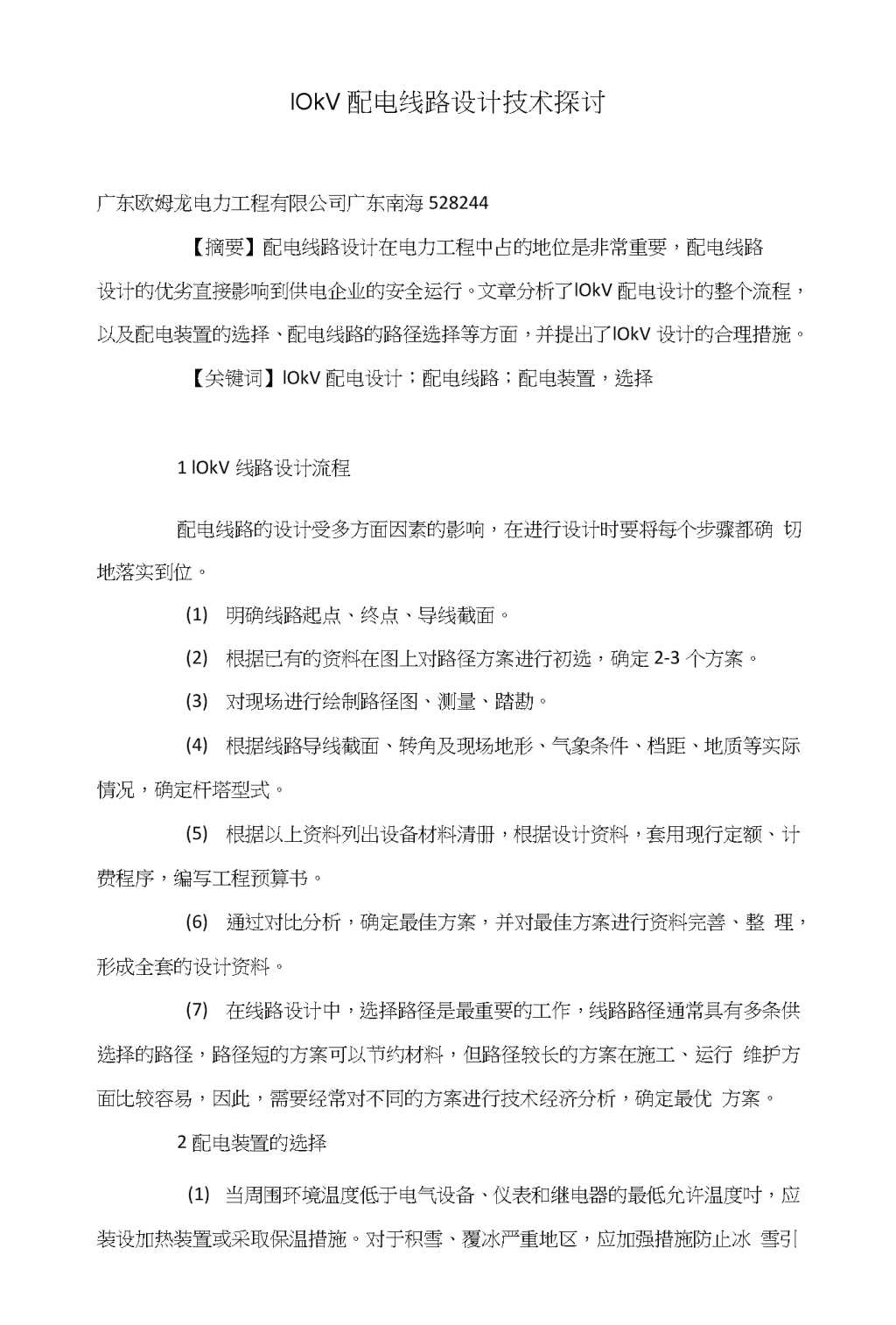

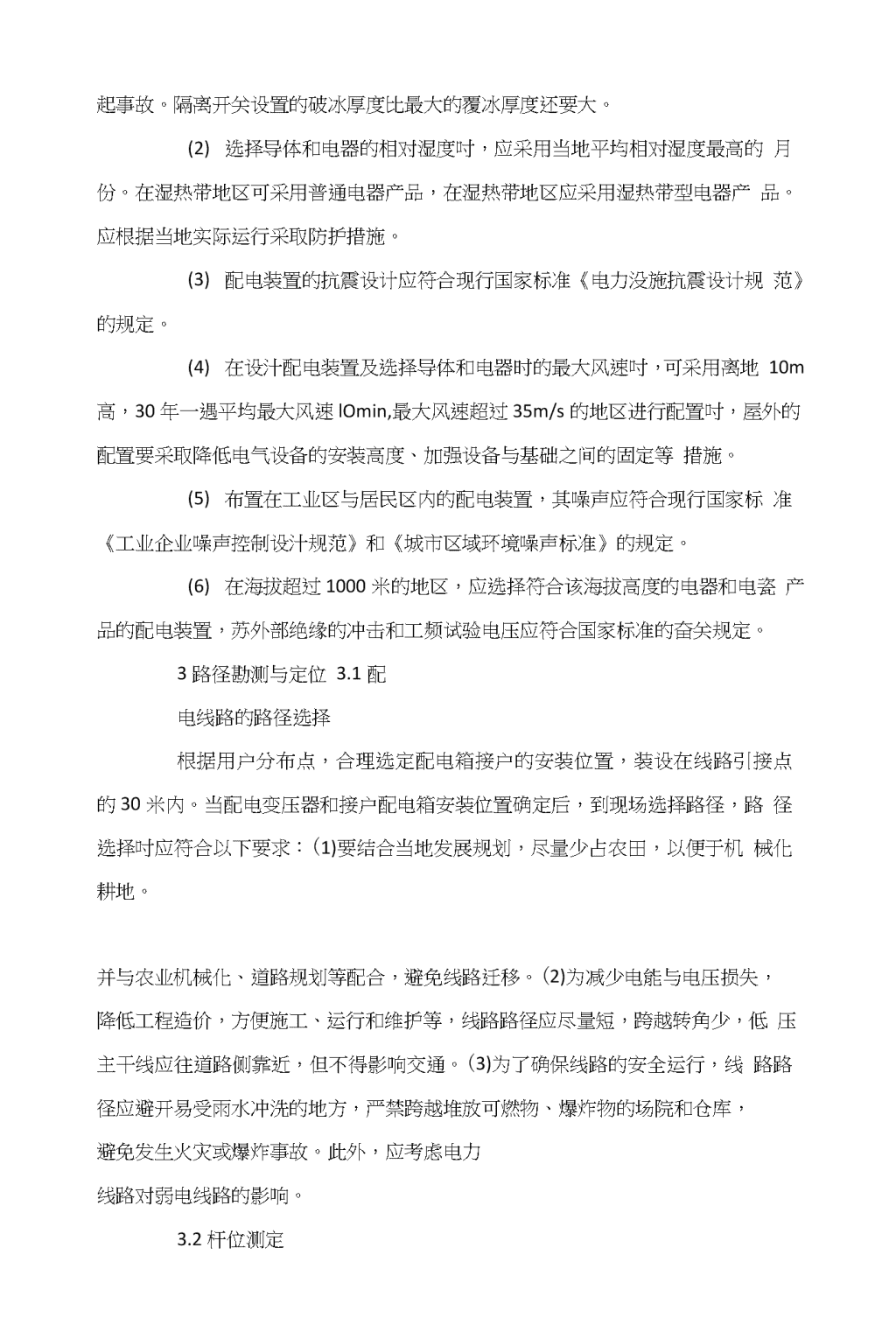

lOkV配电线路设计技术探讨广东欧姆龙电力工程有限公司广东南海528244【摘要】配电线路设计在电力工程中占的地位是非常重要，配电线路设计的优劣直接影响到供电企业的安全运行。文章分析了lOkV配电设计的整个流程，以及配电装置的选择、配电线路的路径选择等方面，并提出了lOkV设计的合理措施。【关键词】lOkV配电设计；配电线路；配电装置，选择1lOkV线路设计流程配电线路的设计受多方面因素的影响，在进行设计时要将每个步骤都确切地落实到位。(1)明确线路起点、终点、导线截面。(2)根据已有的资料在图上对路径方案进行初选，确定2-3个方案。(3)对现场进行绘制路径图、测量、踏勘。(4)根据线路导线截面、转角及现场地形、气象条件、档距、地质等实际情况，确定杆塔型式。(5)根据以上资料列出设备材料清册，根据设计资料，套用现行定额、计费程序，编写工程预算书。(6)通过对比分析，确定最佳方案，并对最佳方案进行资料完善、整理，形成全套的设计资料。(7)在线路设计中，选择路径是最重要的工作，线路路径通常具有多条供选择的路径，路径短的方案可以节约材料，但路径较长的方案在施工、运行维护方面比较容易，因此，需要经常对不同的方案进行技术经济分析，确定最优方案。2配电装置的选择(1)当周围环境温度低于电气设备、仪表和继电器的最低允许温度吋，应装设加热装置或采取保温措施。对于积雪、覆冰严重地区，应加强措施防止冰 雪引起事故。隔离开关设置的破冰厚度比最大的覆冰厚度还要大。(1)选择导体和电器的相对湿度吋，应采用当地平均相对湿度最高的月份。在湿热带地区可采用普通电器产品，在湿热带地区应采用湿热带型电器产品。应根据当地实际运行采取防护措施。(2)配电装置的抗震设计应符合现行国家标准《电力没施抗震设计规范》的规定。(3)在设汁配电装置及选择导体和电器时的最大风速吋，可采用离地10m高，30年一遇平均最大风速lOmin,最大风速超过35m/s的地区进行配置吋，屋外的配置要采取降低电气设备的安装高度、加强设备与基础之间的固定等措施。(4)布置在工业区与居民区内的配电装置，其噪声应符合现行国家标准《工业企业噪声控制设汁规范》和《城市区域环境噪声标准》的规定。(5)在海拔超过1000米的地区，应选择符合该海拔高度的电器和电瓷产品的配电装置，苏外部绝缘的冲击和工频试验电压应符合国家标准的奋关规定。3路径勘测与定位3.1配电线路的路径选择根据用户分布点，合理选定配电箱接户的安装位置，装设在线路引接点的30米内。当配电变压器和接户配电箱安装位置确定后，到现场选择路径，路径选择吋应符合以下要求：(1)要结合当地发展规划，尽量少占农田，以便于机械化耕地。并与农业机械化、道路规划等配合，避免线路迁移。(2)为减少电能与电压损失，降低工程造价，方便施工、运行和维护等，线路路径应尽量短，跨越转角少，低压主干线应往道路侧靠近，但不得影响交通。(3)为了确保线路的安全运行，线路路径应避开易受雨水冲洗的地方，严禁跨越堆放可燃物、爆炸物的场院和仓库，避免发生火灾或爆炸事故。此外，应考虑电力线路对弱电线路的影响。3.2杆位测定 路径确定后，丈量杆位。首先需要确定线路首端和终端杆的位置，当碰到地形限制或用电需要吋，要确定转角杆的位置。这样，根据杆的位置就把整个线路分成几个直线段，然后测出每个直线段的长度，均匀分配档距，逐个确定直线杆的位置。杆位确定应考虑接户配电箱的电源进出线是否合理方便。同吋，应考虑线路档距：10kV配电线路城镇（进村）一般小于50m，非居民区小于80m,个别地区因地形限制，一般不得超过100m。0.4kV配电线路一般为30〜40m,最大不皮超过50m。如碰到交叉跨越及接户线的需要，线路档距可以减小。为了得到较大的交叉跨越垂直间隔，当新架线路从被交叉跨越物上面通过时，在保证倒杆间隔的情况下，电杆应尽量靠近被交叉跨越物。若新架线路在被交叉跨越物下方吋，交叉点应尽量放在新架线路的档距中间。410kV配电线路初步设计合理措施10kV线路初步设计的线路部分一般分为总的编制说明部分、机电部分、杆塔和基础部分。4.1线路总的编制说明部分线路总的编制说明部分主要包括设计依据、线路走径、工程概况三部分。线路设计依据让我们从设计的基本原则出发，应符合当地的具体情况,严格执行有关文件、规程设计线路。列出工程设计任务书及批准的文号、经审核批准后的电力系统设计文件、上级机关或下达设计任务单位对工程设计的有关指示性文件等，并与建设单位签订的设计合同。路径的设计方案要从路径的长度上进行选择，从交通条件，地形地势、水文地质等条件，气象条件，矿物森林资源等各个方面说明路径方案的优势，通过计算分析比较，找出最佳的线路走径方案。工程概况包括设计线路的电压级别、线路始终点、全线路地形情况，路径长短，污秽区情况，导线和避雷线类型的选择，导线和避雷线悬垂、耐张串的绝缘子型号、片数和金具情况，杆塔和基础型式及数量等情况。通过工程概况能告诉我们工程大概情况。 4.2线路机电部分线路机电部分通常包括气象条件的选择、导线架设技术要求、绝缘子串和金具组装方式、导线的防振等方面内容。①气象条件的选取。如果10kV线路较长或气象区复杂，可分段选取气象区。气象资料包括：最大风速与电线覆冰的取值、确定年平均气温、最低和最高气温的取值、雷电日数的取值。将选取的气象条件分别按最高气温、最低气温、最大风速、覆冰、安装、年平均气温、外过电压、内过电压等情况进行综合计算。②导线的技术要求。按照工程设计的要求与电力系统设计，决定导线截面，论证导线型式、规格等，说明导线的主要机械和电气特性。设计说明中包括架设线路导线最大使用应力、安全系数；根据导线的力学性质绘制特性曲线；计算出各种温度下的架设弧垂值，并列出表格。③组装形式。由于10kV线路的杆塔结构、绝缘子形式、导线型号不冋，所以绝缘子串有不同的组装形式。一般情况下，采用单串绝缘子串已能满足导线最大综合荷重及断线张力的要求。对于大导线、特大档距、主要交通要道、铁路、河流、大沟或重冰区，单串绝缘子串不能满足设计要求吋，采用双串绝缘子串。④导线的防振。导线选取安全系数、最大使用应力和平均运行应力，并考虑线路通过地区的地形、地貌及使用档距情况后，提出它们的防振措施。影响导线产生震动的主要因素：风速、档距与线路架设高度、风向、地形、导线自身应力。4.310kV线路的杆塔型式主要分为四种型式：耐张杆塔、直线杆塔、转角杆塔、终端杆塔。在工程设计中，应尽量选用典型设计或经过施工、运行考验过的成熟杆塔型式。在选择杆塔型式的时，必须说明采用直线杆塔或承力杆塔型式的理由，包括各种杆塔型式的特点、使用钢材、混凝土量、适用地区等技术经济指标，综合考虑基础及线路占用走廊等因素后，对技术经济进行综合比较，优选杆塔型式。5结语综上所述：在10kV配电线路设计阶段，要求对每个部分都要进行合理的安排和配置，这样才能使得整个电力工程更好的实施和运行，确保电力建设质量。参考文献：［1】黄桂芬.10kV配电线路带电作业的施工实例研究［」］.科学与财富，2010(1). ［2】刘文龙.浅析10kv配电线路设计技术要点［」］.价值工程，2010,(29).［3】石锦福.对10kv配电线路设计技术要点的探析［」］.建材与装饰，2010.
