220kv架空输电线路设计要点分析 4页

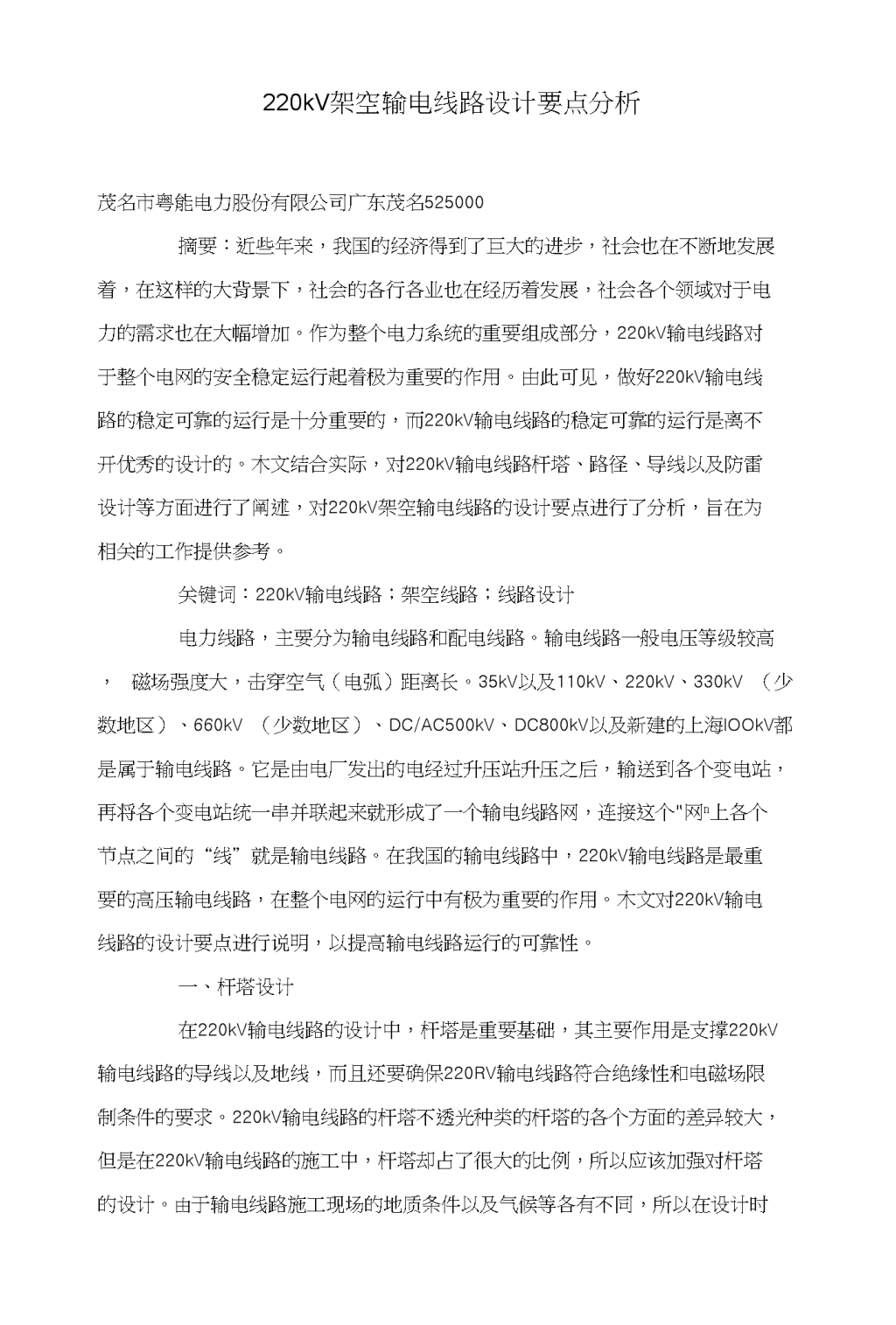

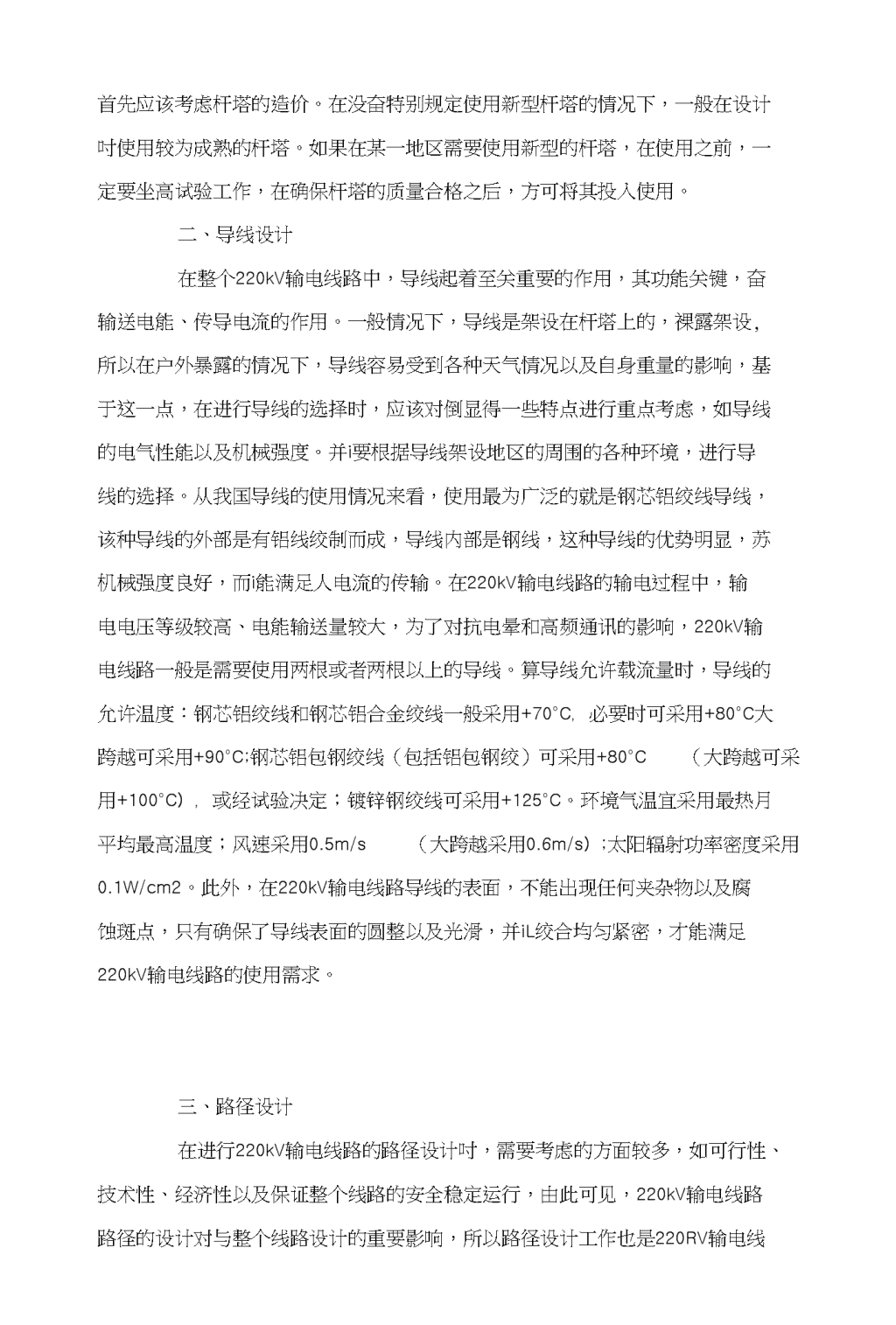

220kV架空输电线路设计要点分析茂名市粤能电力股份有限公司广东茂名525000摘要：近些年来，我国的经济得到了巨大的进步，社会也在不断地发展着，在这样的大背景下，社会的各行各业也在经历着发展，社会各个领域对于电力的需求也在大幅增加。作为整个电力系统的重要组成部分，220kV输电线路对于整个电网的安全稳定运行起着极为重要的作用。由此可见，做好220kV输电线路的稳定可靠的运行是十分重要的，而220kV输电线路的稳定可靠的运行是离不开优秀的设计的。木文结合实际，对220kV输电线路杆塔、路径、导线以及防雷设计等方面进行了阐述，对220kV架空输电线路的设计要点进行了分析，旨在为相关的工作提供参考。关键词：220kV输电线路；架空线路；线路设计电力线路，主要分为输电线路和配电线路。输电线路一般电压等级较高，磁场强度大，击穿空气（电弧）距离长。35kV以及110kV、220kV、330kV（少数地区）、660kV（少数地区）、DC/AC500kV、DC800kV以及新建的上海lOOkV都是属于输电线路。它是由电厂发出的电经过升压站升压之后，输送到各个变电站，再将各个变电站统一串并联起来就形成了一个输电线路网，连接这个"网n上各个节点之间的“线”就是输电线路。在我国的输电线路中，220kV输电线路是最重要的高压输电线路，在整个电网的运行中有极为重要的作用。木文对220kV输电线路的设计要点进行说明，以提高输电线路运行的可靠性。一、杆塔设计在220kV输电线路的设计中，杆塔是重要基础，其主要作用是支撑220kV输电线路的导线以及地线，而且还要确保220RV输电线路符合绝缘性和电磁场限制条件的要求。220kV输电线路的杆塔不透光种类的杆塔的各个方面的差异较大，但是在220kV输电线路的施工中，杆塔却占了很大的比例，所以应该加强对杆塔的设计。由于输电线路施工现场的地质条件以及气候等各有不同，所以在设计时 首先应该考虑杆塔的造价。在没奋特别规定使用新型杆塔的情况下，一般在设计吋使用较为成熟的杆塔。如果在某一地区需要使用新型的杆塔，在使用之前，一定要坐高试验工作，在确保杆塔的质量合格之后，方可将其投入使用。二、导线设计在整个220kV输电线路中，导线起着至关重要的作用，其功能关键，奋输送电能、传导电流的作用。一般情况下，导线是架设在杆塔上的，裸露架设,所以在户外暴露的情况下，导线容易受到各种天气情况以及自身重量的影响，基于这一点，在进行导线的选择时，应该对倒显得一些特点进行重点考虑，如导线的电气性能以及机械强度。并i要根据导线架设地区的周围的各种环境，进行导线的选择。从我国导线的使用情况来看，使用最为广泛的就是钢芯铝绞线导线，该种导线的外部是有铝线绞制而成，导线内部是钢线，这种导线的优势明显，苏机械强度良好，而i能满足人电流的传输。在220kV输电线路的输电过程中，输电电压等级较高、电能输送量较大，为了对抗电晕和高频通讯的影响，220kV输电线路一般是需要使用两根或者两根以上的导线。算导线允许载流量时，导线的允许温度：钢芯铝绞线和钢芯铝合金绞线一般采用+70°C，必要时可采用+80°C大跨越可采用+90°C;钢芯铝包钢绞线（包括铝包钢绞）可采用+80°C（大跨越可采用+100°C），或经试验决定；镀锌钢绞线可采用+125°C。环境气温宜采用最热月平均最高温度；风速采用0.5m/s（大跨越采用0.6m/s）;太阳辐射功率密度采用0.1W/cm2。此外，在220kV输电线路导线的表面，不能出现任何夹杂物以及腐蚀斑点，只有确保了导线表面的圆整以及光滑，并iL绞合均匀紧密，才能满足220kV输电线路的使用需求。三、路径设计在进行220kV输电线路的路径设计吋，需要考虑的方面较多，如可行性、技术性、经济性以及保证整个线路的安全稳定运行，由此可见，220kV输电线路路径的设计对与整个线路设计的重要影响，所以路径设计工作也是220RV输电线 路涉及的关键。在220kV输电线路路径设计工作中，主要包括图上选线以及现场选线。对于现场选线工作，一定要做好实地考察，应该选择交通便利的地方，这样能方便输电线路的现场施工，而i在继续拧路径设计吋，一定要注意避开良田、森林、果园等，避免对以上地方的占用。在进行图上选线工作吋，应该对施工现场的各项资料进行收集，主要有水文资料、交通资料、地质资料、气象资料、通信资料等，在输电线路图上标出线路的起终点、重点、以及必经点，在结合以上因素的前提下，坚持路径最短的原则，这样才能选择出最好的输电线路路径方案。四、防雷设计对220kV输电线路进行防雷设计的主要目的是为了保证整个线路的安全稳定可靠地运行，基于此，应该重视220kV输电线路的防雷设计，针对不冋的线路结构，设计不同的防雷结构。输电线路防雷功能的实现，主要是对线路安装不同的防雷设备，这样才能确保输电线路的安全性。根据220kV输电线路的结构特点，在继续拧防雷设计时，首先应该进行接地保护，这也是最为常见的防雷设计方式之一，通过将输电线路接地将施加在220kV输电线路的强电流、强电压导入地下；此外，还应该配合相关的防雷设备进行保护，在220kV输电线路上加用哪个避雷器、计算机等设备的管理，采用综合性的保护措施，对线路的运行状态进行全面检测，一旦发现问题应该及吋处理；最后，还应该做好220kV输电线路的屏蔽保护工作，屏蔽的主要对象就是输电线的干扰信息，将屏蔽电缆与电源线相结合，这样才能确保220kV输电线路的安全稳定可靠的运行。五、注意事项在进行220kV输电线路设计吋，首先应该注意线路走廊的宽度设计，所以在进行规划设计吋，应该选择猫头塔或者干字塔的方式，对输电线路进行单回路设计，这样能有效地使220kV输电线路走廊的占地面积以及宽度减小。苏次应该注意控制电磁辐射对于线路的影响，所以应该加强220kV输电线路的电压和电流的控制，尤其是对杆塔和电气绝缘设备之间的配合，一定应该严格控制。而且还要对地面与杆塔之间的距离进行设置，避免安全事故的发生。除此之外，在侣导可持续发展的今日，还应该加强环境影响评价，输电线路可能会对周围的地质、 水文等造成影响，所以应该重视对这些环境方面的内容进行评价，如防洪影响评价、文物保护评价以及地震安全性评价等。在实际的施工过程中，应该避幵陡坡、滑坡、塌方等地段，并对线路采取•-定的保护措施，这样才能确保220kV输电线路施工顺利进行和完成。结束语总而言之，我国的经济以及社会在近些年来得到了巨人的进步和发展,社会各行各业在这样的大背景下呈现出出欣欣向荣的发展态势，所以人们对于用电的需求日益增大，基于此，我国加大了对220kV输电线路的建设，以确保人们的生活以及生产的用电需求得到满足。作为我国电力系统的重要组成部分,220kV输电线路作用重要，所以砬该加强对其的设计，但是在设计的具体过程中，应该从多个方面考虑，正确在最后选出最好的设计方案。本文结合实际，对220kV输电线路的设计要点从几个不同的方面进行了阐述，希望可以为同行业的相关工作人员提供参考和帮助，使我国220kV输电线路的建设工作越做越好，更好的为人们服务。参考文献：［1】陈峰.110〜220kV输电线路设计要点分析⑴.企业技术开发，2011(5).［2】洪沿明.探讨220kV输电线路设计要点［」］.企业技术开发，2013(Z1).［3】刘鹏飞.110〜220kV输电线路设计要点分析［」］.技术与市场，2012(5).［4】沈强.谈城市密集型110kV架空输电线路设计［」］.科技与企业，2013(1).作者简介：高辛伟(1986-),男，广东茂名人，茂名市粤能电力股份有限公司线路设计员，助理工程师，工学学士，从事输电线路设计工作。
