浅谈农村10kv架空线路设计[参考] 3页

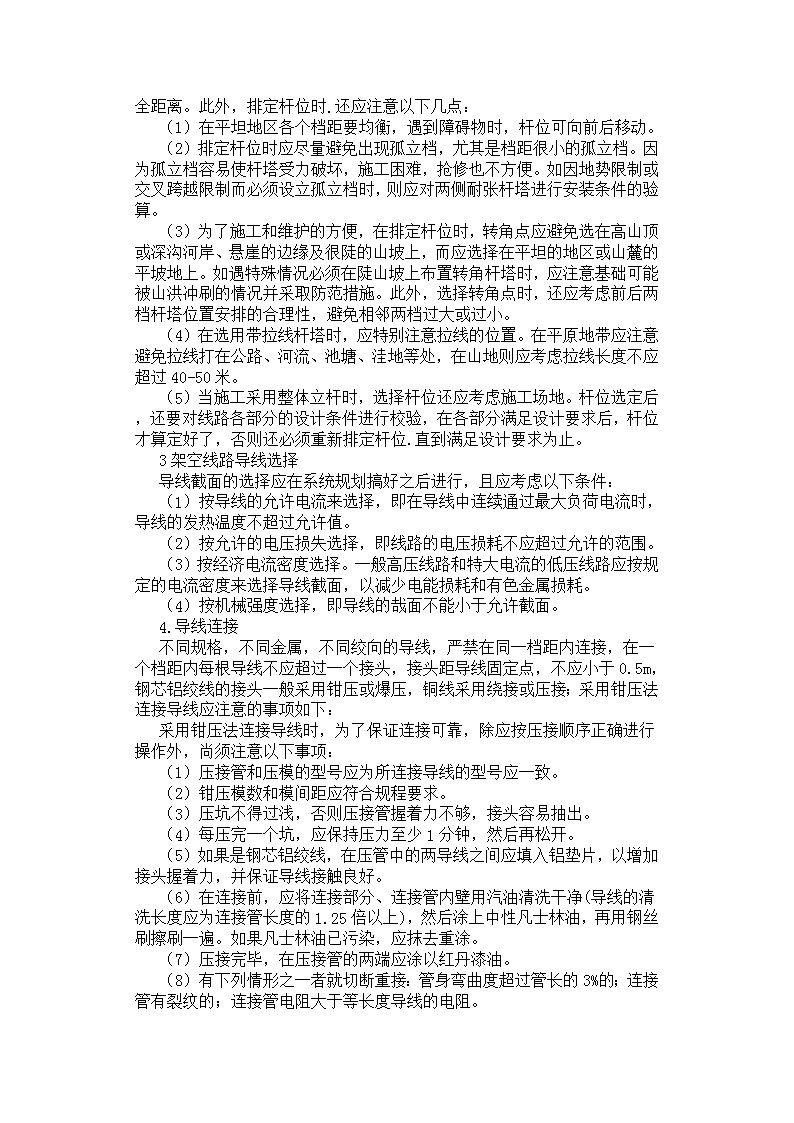

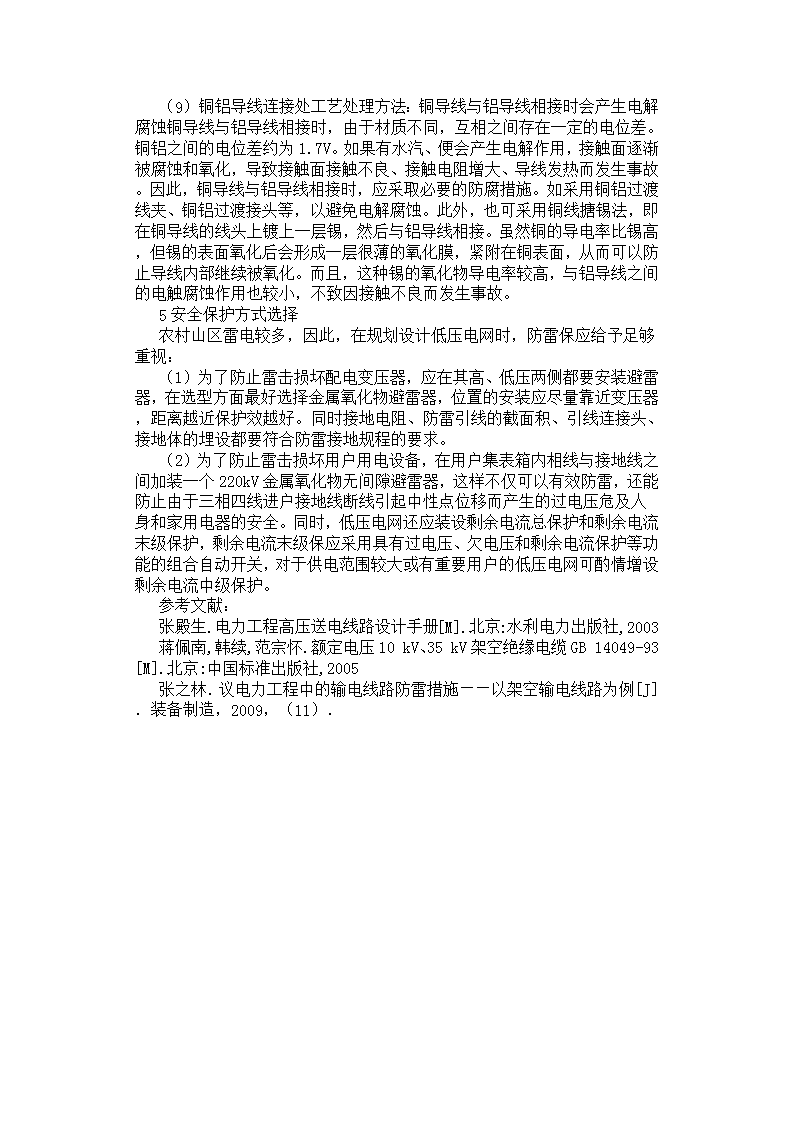

浅谈农村10kV架空线路设计摘要：随着国家农村电网、城市电网建设与改造工程的深入及2009年新一轮电网建设与改造工程的实施，农村架空电线路的设计正确与否，直接影响到线路的质量与投资。本文结合笔者多年的工作实践，谈谈农村架空线路的设计体会，供同行参考。关键词：架空线路；10kV；设计；导线Abstract：Alongwiththenationalruralpowergrid,thecitygridconstructionanddeeprenovationandin2009anewpowergridconstructionandreformoftheimplementationoftheproject,thedesignoftheelectriccircuitruraloverheadcorrectlyornotdirectlyaffectsthequalityofthelinesandinvestmaboutruraloverheadlinesdesignexperience,forreferencetofele中图分类号：TM726.3文献标识码：A文章编号：农村电网(以下简称农网)建设与改造是国务院确定加快6个方面基础设施建设的重点工程之一，对提高农网综合供电水平、促进我国电力事业发展是个千载难寻的好机遇。农村是经济欠发达地区，为保证农网改造工程的建设质量，设计首当其中。10kv线路工程基本上按照职责或设计类型不同，每个单位都应有自己的分类方法，按照电力自身特点，基本上分为电缆管线土建工程设计、开关站工程设计、10kV线路电缆工程设计、低压工程设计。电缆管线土建工程设计，除要满足电缆设计规程各项技术规范外，1.10kV路径选择路径的选择是线路设计最重要的内容，选择是否合理，不仅影响工程整体建设投资，而且会直接影响线路的运行和维护。故应根据规程要求做到：能满足计划年限内(一般为5年)各负荷点的用电要求。线路的路径应与新农村发展规划相结合，方便机耕，少占耕地，并要与农业机械化、水利、道路规划相结合。要求路径短，避免迂回线路，减少交叉和无谓的转角，以减少建设投资和维护运行费用。尽量靠近道路，便于运输和施工，且不得影响机耕和交通。尽量选平坦地势，避开易受山洪、雨水冲刷的地带，避开易燃、易爆场所，以满足安全运行条件。避开有严重污秽和化学污染的地方。根据以上要求，确定2~3个方案，对其进行经济、安全、技术比较，选择出最佳路径，然后对所选择的路径进行勘测。现场勘核中，要落实预计的方案可行性，避免出现“之”字形、半圆形、大转角等。对于跨山谷、河流的大档距，线间距离应选择略大于设计值，以确保线路安全运行。杆型要选用典型设计杆型，一般选门型杆或三联杆，导线必须采用钢芯铝绞线，主干线截面不小于95m耐，分支线路截面不得小于35mm2。一般农村地形、地质情况都较复杂，不实地查看很多问题就不会发现，简单地在断面图上排杆必然会留下隐患。如不少线路在施工过程中发现：有的电杆立在坟堆上、溶洞上、小煤窑上;有的拉线顺陡坡打到十几甚至几十米深的山下，拉线已失去受力的作用;有的拉线打到公路上、河沟里;有的杆位在边坡上，本应采用左右杆高低腿而未予考虑。2架空线路杆位选择 选择杆位的主要要求是使导线的任一点在任何情况下均能保证对地的安全距离。此外，排定杆位时.还应注意以下几点：（1）在平坦地区各个档距要均衡，遇到障碍物时，杆位可向前后移动。（2）排定杆位时应尽量避免出现孤立档，尤其是档距很小的孤立档。因为孤立档容易使杆塔受力破坏，施工困难，抢修也不方便。如因地势限制或交叉跨越限制而必须设立孤立档时，则应对两侧耐张杆塔进行安装条件的验算。（3）为了施工和维护的方便，在排定杆位时，转角点应避免选在高山顶或深沟河岸、悬崖的边缘及很陡的山坡上，而应选择在平坦的地区或山麓的平坡地上。如遇特殊情况必须在陡山坡上布置转角杆塔时，应注意基础可能被山洪冲刷的情况并采取防范措施。此外，选择转角点时，还应考虑前后两档杆塔位置安排的合理性，避免相邻两档过大或过小。（4）在选用带拉线杆塔时，应特别注意拉线的位置。在平原地带应注意避免拉线打在公路、河流、池塘、洼地等处，在山地则应考虑拉线长度不应超过40-50米。（5）当施工采用整体立杆时，选择杆位还应考虑施工场地。杆位选定后，还要对线路各部分的设计条件进行校验，在各部分满足设计要求后，杆位才算定好了，否则还必须重新排定杆位.直到满足设计要求为止。3架空线路导线选择导线截面的选择应在系统规划搞好之后进行，且应考虑以下条件：（1）按导线的允许电流来选择，即在导线中连续通过最大负荷电流时，导线的发热温度不超过允许值。（2）按允许的电压损失选择，即线路的电压损耗不应超过允许的范围。（3）按经济电流密度选择。一般高压线路和特大电流的低压线路应按规定的电流密度来选择导线截面，以减少电能损耗和有色金属损耗。（4）按机械强度选择，即导线的哉面不能小于允许截面。4.导线连接不同规格，不同金属，不同绞向的导线，严禁在同一档距内连接，在一个档距内每根导线不应超过一个接头，接头距导线固定点，不应小于0.5m，钢芯铝绞线的接头一般采用钳压或爆压，铜线采用绕接或压接；采用钳压法连接导线应注意的事项如下：采用钳压法连接导线时，为了保证连接可靠，除应按压接顺序正确进行操作外，尚须注意以下事项：（1）压接管和压模的型号应为所连接导线的型号应一致。（2）钳压模数和模间距应符合规程要求。（3）压坑不得过浅，否则压接管握着力不够，接头容易抽出。（4）每压完一个坑，应保持压力至少1分钟，然后再松开。（5）如果是钢芯铝绞线，在压管中的两导线之间应填入铝垫片，以增加接头握着力，并保证导线接触良好。（6）在连接前，应将连接部分、连接管内壁用汽油清洗干净(导线的清洗长度应为连接管长度的1.25倍以上)，然后涂上中性凡士林油，再用钢丝刷擦刷一遍。如果凡士林油已污染，应抹去重涂。（7）压接完毕，在压接管的两端应涂以红丹漆油。（8）有下列情形之一者就切断重接：管身弯曲度超过管长的3%的；连接管有裂纹的；连接管电阻大于等长度导线的电阻。 （9）铜铝导线连接处工艺处理方法：铜导线与铝导线相接时会产生电解腐蚀铜导线与铝导线相接时，由于材质不同，互相之间存在一定的电位差。铜铝之间的电位差约为1.7V。如果有水汽、便会产生电解作用，接触面逐渐被腐蚀和氧化，导致接触面接触不良、接触电阻增大、导线发热而发生事故。因此，铜导线与铝导线相接时，应采取必要的防腐措施。如采用铜铝过渡线夹、铜铝过渡接头等，以避免电解腐蚀。此外，也可采用铜线搪锡法，即在铜导线的线头上镀上一层锡，然后与铝导线相接。虽然铜的导电率比锡高，但锡的表面氧化后会形成一层很薄的氧化膜，紧附在铜表面，从而可以防止导线内部继续被氧化。而且，这种锡的氧化物导电率较高，与铝导线之间的电触腐蚀作用也较小，不致因接触不良而发生事故。5安全保护方式选择农村山区雷电较多，因此，在规划设计低压电网时，防雷保应给予足够重视：（1）为了防止雷击损坏配电变压器，应在其高、低压两侧都要安装避雷器，在选型方面最好选择金属氧化物避雷器，位置的安装应尽量靠近变压器，距离越近保护效越好。同时接地电阻、防雷引线的截面积、引线连接头、接地体的埋设都要符合防雷接地规程的要求。（2）为了防止雷击损坏用户用电设备，在用户集表箱内相线与接地线之间加装一个220kV金属氧化物无间隙避雷器，这样不仅可以有效防雷，还能防止由于三相四线进户接地线断线引起中性点位移而产生的过电压危及人身和家用电器的安全。同时，低压电网还应装设剩余电流总保护和剩余电流末级保护，剩余电流末级保应采用具有过电压、欠电压和剩余电流保护等功能的组合自动开关，对于供电范围较大或有重要用户的低压电网可酌情增设剩余电流中级保护。参考文献：张殿生.电力工程高压送电线路设计手册[M].北京:水利电力出版社,2003蒋佩南,韩续,范宗怀.额定电压10kV、35kV架空绝缘电缆GB14049-93[M].北京:中国标准出版社,2005张之林．议电力工程中的输电线路防雷措施――以架空输电线路为例[J]．装备制造，2009，（11）．
