电子线路设计实验报告小学期课程设计 8页

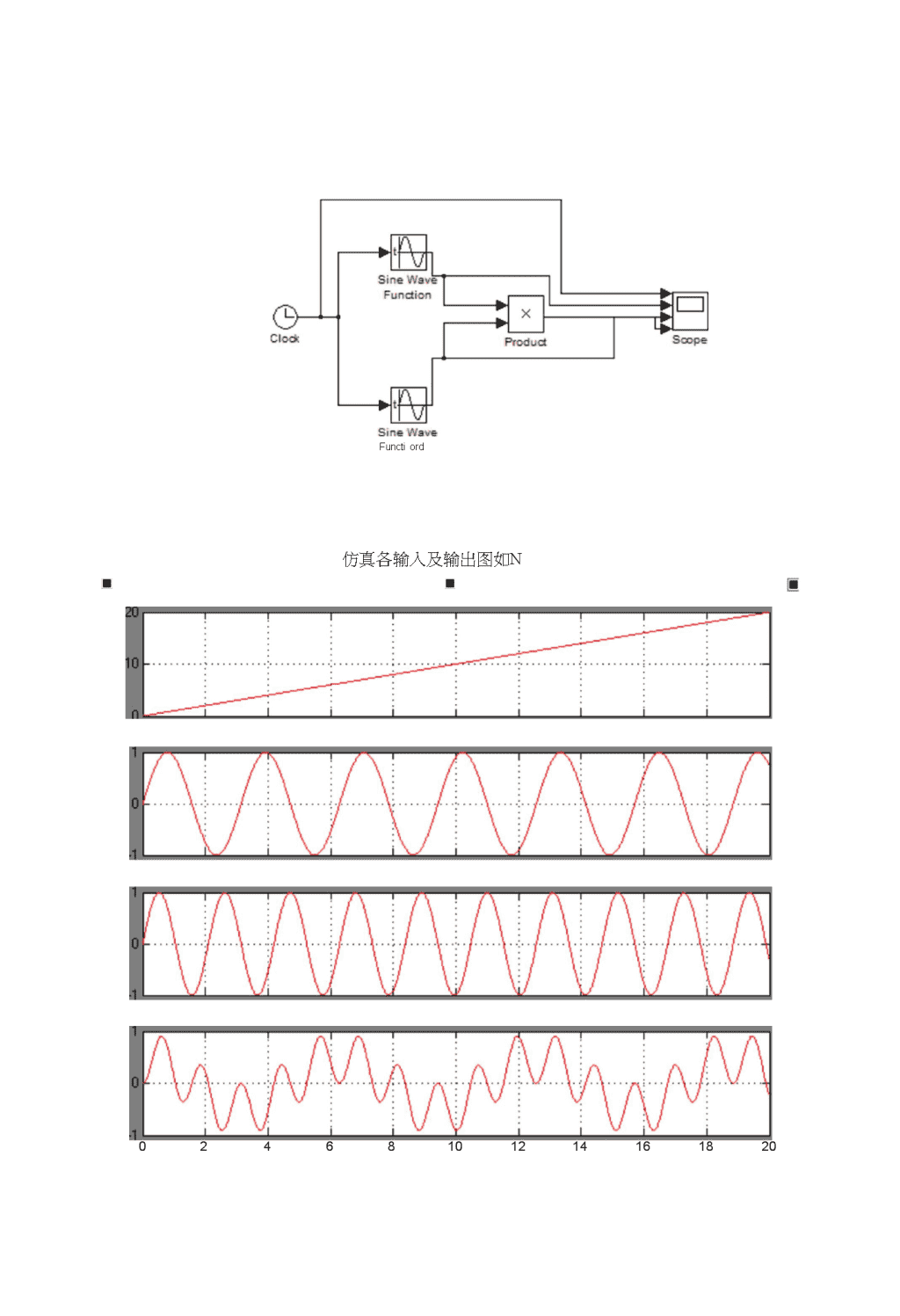

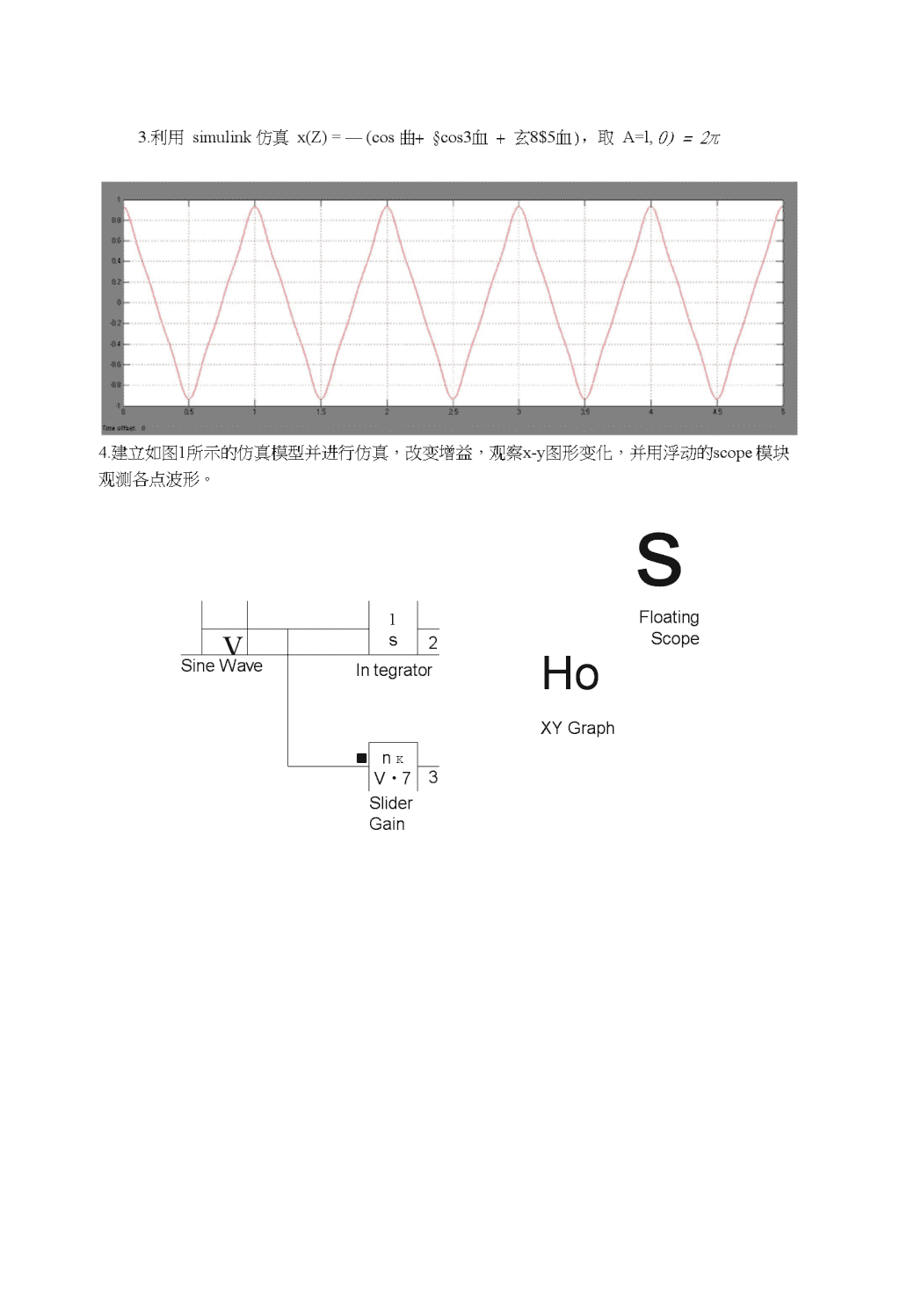

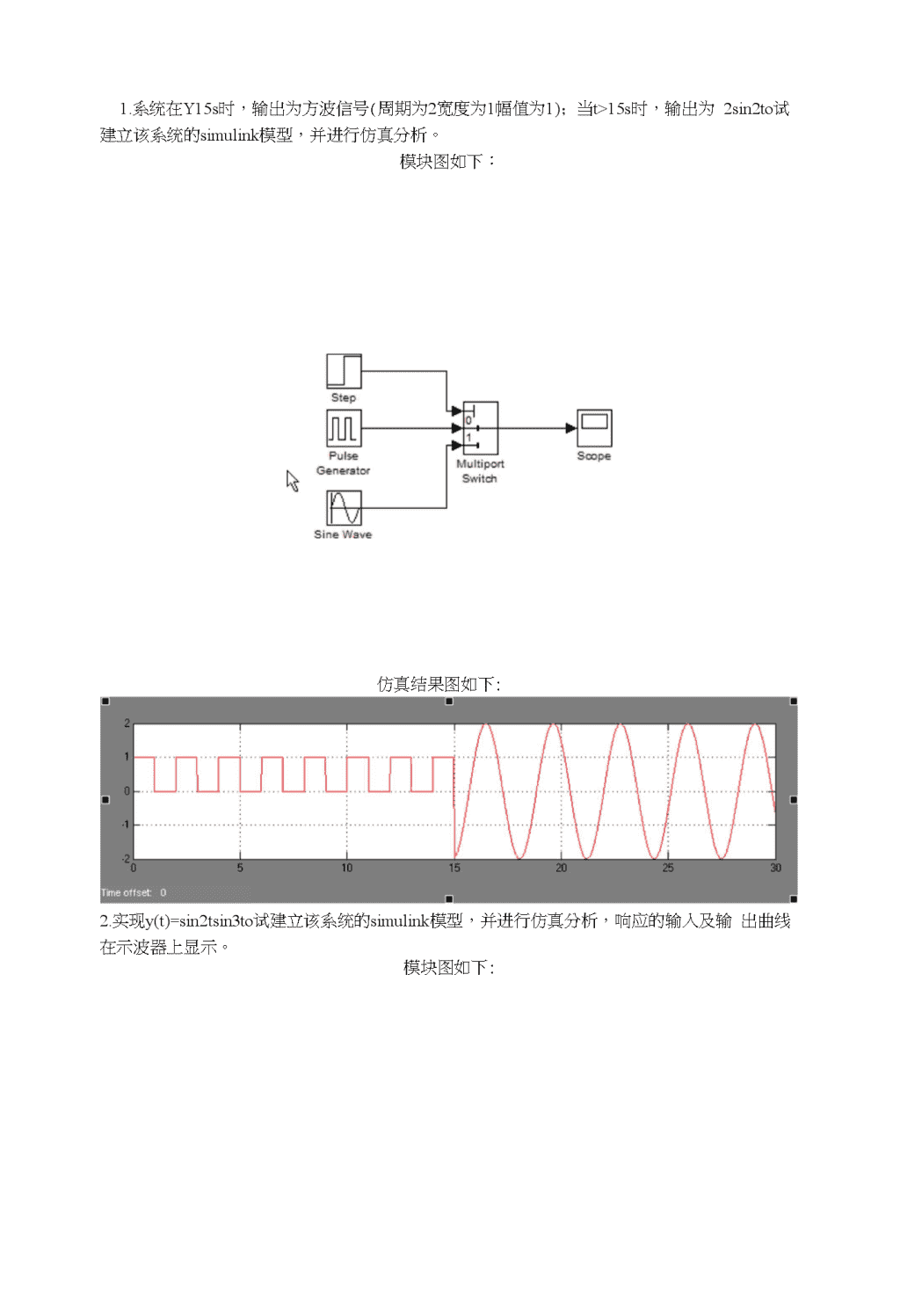

1.系统在Y15s时，输出为方波信号(周期为2宽度为1幅值为1)；当t>15s时，输出为2sin2to试建立该系统的simulink模型，并进行仿真分析。模块图如下：仿真结果图如下:2.实现y(t)=sin2tsin3to试建立该系统的simulink模型，并进行仿真分析，响应的输入及输出曲线在示波器上显示。模块图如下: Functiord仿真各输入及输出图如N02468101214161820 3.利用simulink仿真x(Z)=—(cos曲+§cos3血+玄8$5血)，取A=l,0)=2兀4.建立如图1所示的仿真模型并进行仿真，改变增益，观察x-y图形变化，并用浮动的scope模块观测各点波形。1Vs2SineWaveIntegrator■nkV・73SliderGainsFloatingScopeHoXYGraph 3XAxis增益为0.5XYplol图像 3XYplot图像XAxis增益为1 3XAxis增益为3XYplot图像5.—池中有水2000m3,含盐2kg,以6m3/分的速率向池中注入浓度为0.5kg/m的盐水，又以4/773/分的速率从池中流出混合后的盐水，问欲使池中盐水浓度达到0.2kg/m3,需要多长时间？（1用simlink的方法，2用脚本文件的方法）【附加：试画111浓度vs时间的曲线】1.simlink仿真结果:模块仿真图如下: Divide由结果可知，当t=184.8时，盐水的浓度达到0.2其浓度图如下:2.利用脚本文件方法：(1)、由题意得出在dt时刻水的含盐总质量y(t)的表达式y(t+dt)=X0+3-4*X0/式(1)其中w(t)为t时刻水的总质暈:吨)=2°°°+6/-式⑵,此时浓度c=y/wt由式(1)利用dsolve求得y的表达式，从而解得C=°・2时t的确切值。⑵、将式⑵带入式⑴式整理得W=3-4*y/(1000+f)(3)、利用dsolve命令求得y表达式，具体代码如下： >>y=dsolve(SDy=3-2*y./(1000+t)；y(0)=2‘y=2000000/(t+1000厂2+(t*(tA2+3000*t+3000000))/(t+1000厂2⑷、solve命令求C=184.84015322892160672951256059954»solveC(2000000/(t+1000厂2+(t*(tA2+3000*t+3000000))/(1+1000)A2)/(2000+2*t)-0.2=0"/t")ans=184.84015322892160672951256059954(5)、绘制浓度随时间变化的曲线»plot(t,(2000000./(t+1000).*2+*2+3000*t+3000000))./(t+1000).*2)./(2000+2*t))fx»
