通信电子线路设计new 26页

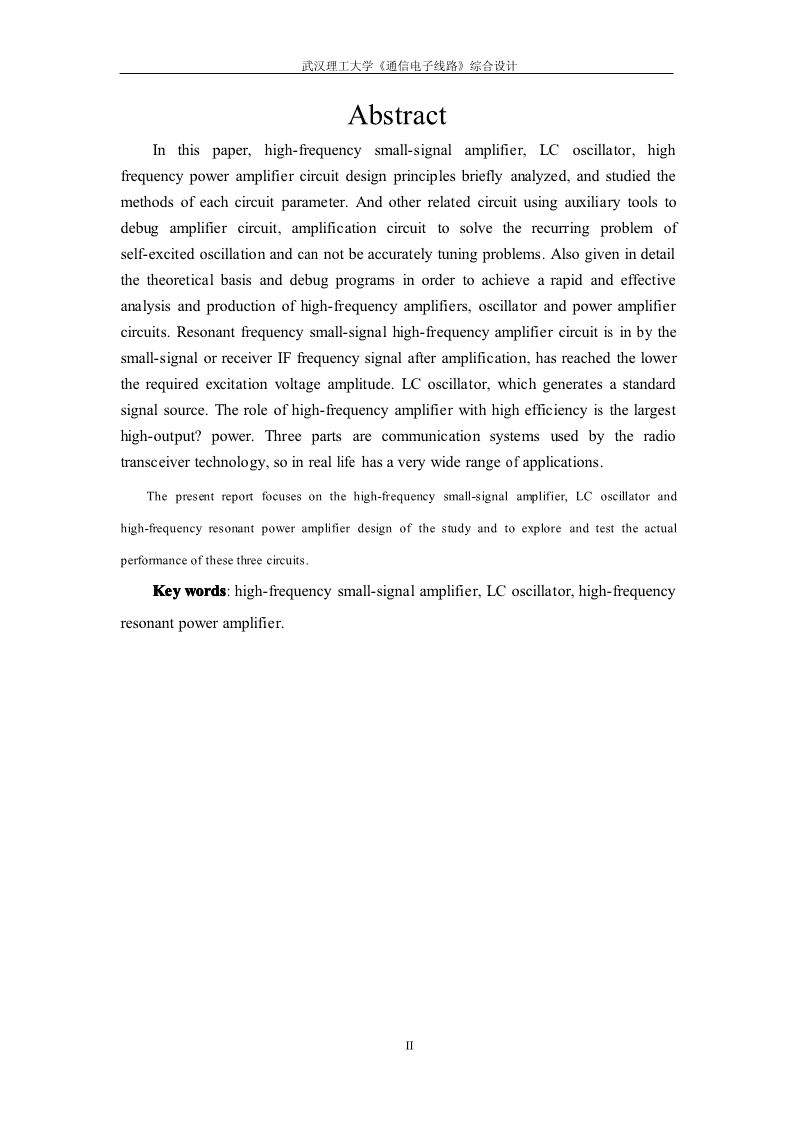

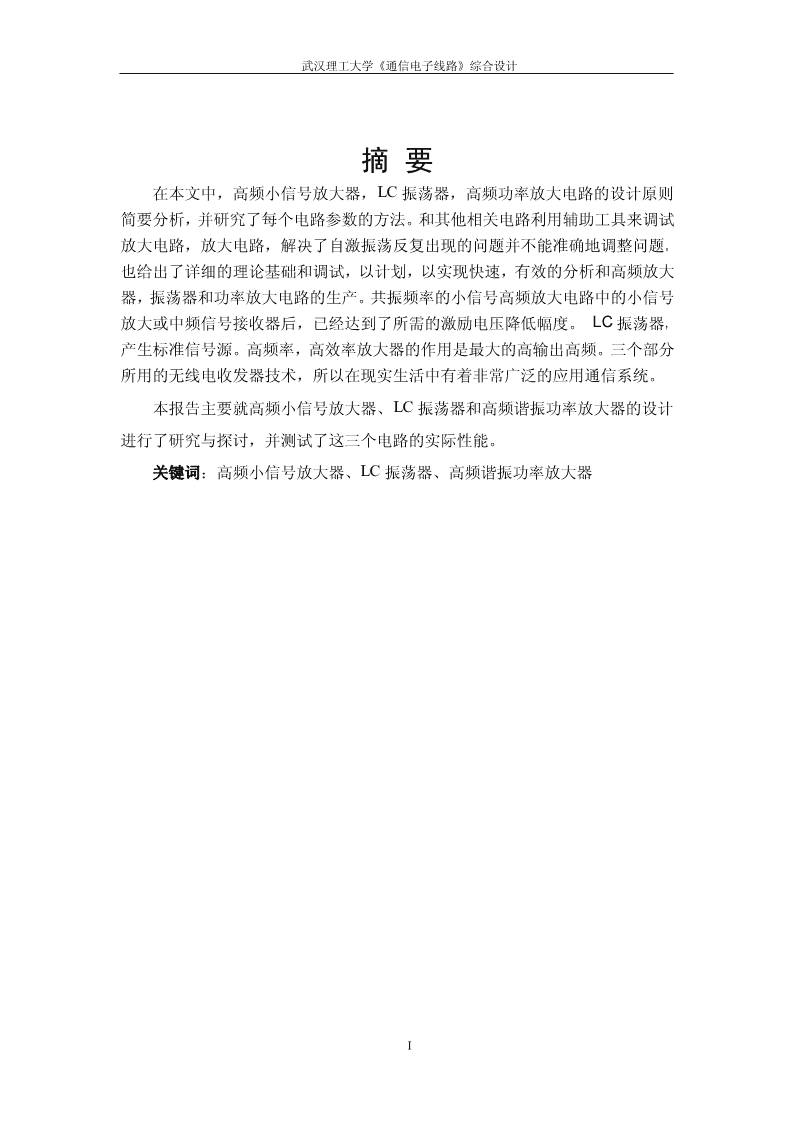

目录1、引言..........................................................................................................................11.1设计技术指标..........................................................................................11.1.1高频小信号调谐放大器的电路设计与仿真...............................11.1.2LC三点式反馈振荡器与晶体振荡器设计与制作.....................11.1.3高频谐振功率放大器电路设计与制作.......................................11.2基本设计条件..........................................................................................21.2.1高频小信号调谐放大器的电路设计与仿真...............................21.2.2LC三点式反馈振荡器与晶体振荡器设计与制作.....................21.1.3高频谐振功率放大器电路设计与制作.......................................22高频小信号调谐放大器的电路设计与仿真.............................................................32.1设计过程.................................................................................................32.2单调谐高频小信号放大器电路仿真实验.............................................52.2.1测量并调整放大器的静态工作点..............................................52.2.2谐振频率的调测与电压放大倍数的测量..................................62.2.3研究阻尼电阻变化对放大器增益、带宽、品质因数的影响..62.2.4研究反馈电阻变化对放大器的影响..........................................63LC三点式反馈振荡器设计.......................................................................................73.1、主要技术指标.......................................................................................73.2、给定条件...............................................................................................73.3、设计原理...............................................................................................73.4、设计过程.............................................................................................113.4.1、选定电路形式..........................................................................113.4.2、设置静态工作点......................................................................113.4.3、确定主振回路元件..................................................................123.5、各元件型号和参数.............................................................................133.6、性能测试.............................................................................................133.7、仿真波形.............................................................................................144高频谐振功率放大器电路设计与制作..................................................................154.1高频谐振功放电路的工作原理............................................................154.2确定功放的工作状态............................................................................154.3基极偏置电路计算................................................................................164.4计算谐振回路与耦合线圈的参数........................................................174.5电源去耦滤波元件选择........................................................................184.6电路仿真................................................................................................185心得体会...................................................................................................................20参考文献......................................................................................................................21 武汉理工大学《通信电子线路》综合设计摘要在本文中，高频小信号放大器，LC振荡器，高频功率放大电路的设计原则简要分析，并研究了每个电路参数的方法。和其他相关电路利用辅助工具来调试放大电路，放大电路，解决了自激振荡反复出现的问题并不能准确地调整问题。也给出了详细的理论基础和调试，以计划，以实现快速，有效的分析和高频放大器，振荡器和功率放大电路的生产。共振频率的小信号高频放大电路中的小信号放大或中频信号接收器后，已经达到了所需的激励电压降低幅度。LC振荡器，产生标准信号源。高频率，高效率放大器的作用是最大的高输出高频。三个部分所用的无线电收发器技术，所以在现实生活中有着非常广泛的应用通信系统。本报告主要就高频小信号放大器、LC振荡器和高频谐振功率放大器的设计进行了研究与探讨，并测试了这三个电路的实际性能。关键词：高频小信号放大器、LC振荡器、高频谐振功率放大器I 武汉理工大学《通信电子线路》综合设计AbstractInthispaper,high-frequencysmall-signalamplifier,LCoscillator,highfrequencypoweramplifiercircuitdesignprinciplesbrieflyanalyzed,andstudiedthemethodsofeachcircuitparameter.Andotherrelatedcircuitusingauxiliarytoolstodebugamplifiercircuit,amplificationcircuittosolvetherecurringproblemofself-excitedoscillationandcannotbeaccuratelytuningproblems.Alsogivenindetailthetheoreticalbasisanddebugprogramsinordertoachievearapidandeffectiveanalysisandproductionofhigh-frequencyamplifiers,oscillatorandpoweramplifiercircuits.Resonantfrequencysmall-signalhigh-frequencyamplifiercircuitisinbythesmall-signalorreceiverIFfrequencysignalafteramplification,hasreachedthelowertherequiredexcitationvoltageamplitude.LCoscillator,whichgeneratesastandardsignalsource.Theroleofhigh-frequencyamplifierwithhighefficiencyisthelargesthigh-output?power.Threepartsarecommunicationsystemsusedbytheradiotransceivertechnology,soinreallifehasaverywiderangeofapplications.Thepresentreportfocusesonthehigh-frequencysmall-signalamplifier,LCoscillatorandhigh-frequencyresonantpoweramplifierdesignofthestudyandtoexploreandtesttheactualperformanceofthesethreecircuits.Keywords:high-frequencysmall-signalamplifier,LCoscillator,high-frequencyresonantpoweramplifier.II 武汉理工大学《通信电子线路设计》报告1、引言根据每个电路给定的技术指标和条件，分别给出设计原理、设计过程、电路原理图、各元件型号或参数、实际测试效果等。1.1设计技术指标1.1.1高频小信号调谐放大器的电路设计与仿真谐振频率：f＝10.7MHz,o谐振电压放大倍数：A≥20dB，VO通频带：B=1MHz，w0.7矩形系数：K≤10。r0.1要求：放大器电路工作稳定，采用自耦变压器谐振输出回路。1.1.2LC三点式反馈振荡器与晶体振荡器设计与制作振荡频率f=6MHz±50KHzo−4频率稳定度∆f/f≤1×10o输出幅度U≥0.3Vopp−1.1.3高频谐振功率放大器电路设计与制作输出功率Po≥125mW工作中心频率fo=6MHz，η>65%1 武汉理工大学《通信电子线路设计》报告1.2基本设计条件1.2.1高频小信号调谐放大器的电路设计与仿真回路电感L=4μH,Q=100，p=1，p=0.3，晶体管用9018，β=50。查012手册可知，9018在Vce=10V、IE=2mA时，gie=2860us，goe=200us,coe=7pf，cie=19pf，yfe=45ms，yre=0.31ms。负载电阻R=10KΩ。电源供电V=12V。Lcc1.2.2LC三点式反馈振荡器与晶体振荡器设计与制作电源供电为12V，振荡管BG1为9018（其主要参数I=50mA,V=5,VV≤0.1,Vh=28-198,取β=100，fT>1100MHz）。隔离cmCEQCESFE级射随器晶体管BG2也为9018，LC振荡器工作频率为6MHz，晶体为6MHz。1.1.3高频谐振功率放大器电路设计与制作已知：电源供电为12V，负载电阻,RL=51Ω，晶体管用3DA1，其主要参数：Pcm=1W,Icm=750mA,VCES=1.5V,fT=70MHz,hfe≥10，功率增益Ap≥13dB（20倍）。2 武汉理工大学《通信电子线路设计》报告2高频小信号调谐放大器的电路设计与仿真2.1设计过程高频小信号放大器一般用于放大微弱的高频信号,此类放大器应具备如下基本特性:（1）只允许所需的信号通过,即应具有较高的选择性。（2）放大器的增益要足够大。（3）放大器工作状态应稳定且产生的噪声要小。（4）放大器应具有一定的通频带宽度。除此之外,虽然还有许多其它必须考虑的特性,但在初级设计时,大致以此特性作考虑即可.基本步骤是:（1）选定电路形式依设计技术指标要求，考虑高频放大器应具有的基本特性,可采用共射晶体管单调谐回路谐振放大器，设计参考电路见图1-1所示。图1-1单调谐高频小信号放大器电原理图图中放大管选用9018，该电路静态工作点Q主要由Rb1和Rw1、Rb2、Re与Vcc确定。利用R和R、R的分压固定基极偏置电位V，如满足条件I>>I：b1w1b2BQ1BQ当温度变化I↑→V↑→V↓→I↓→I↓，抑制了I变化，从而获得CQBQBEBQCQCQ稳定的工作点。由此可知，只有当I>>I时，才能获得V恒定，故硅管应用时，1BQBQI=(5−10)I。只有当负反馈越强时，电路稳定性越好，故要求V>V，一1BQBQBE3 武汉理工大学《通信电子线路设计》报告般硅管取：V=(3−5)V。BQBE（2）设置静态工作点由于放大器是工作在小信号放大状态，放大器工作电流I一般在0.8－2mACQ之间选取为宜，设计电路中取I=1.5mA，设R=1KΩ。ce因为：V=IR而I≈I所以：V=1.5mA×1KΩ=1.5VEQEQeCQEQEQ因为：V=V+V(硅管的发射结电压V为0.7V)BQEQBEQBEQ所以：V=1.5V+0.7V=2.2VBQ因为：V=V−V所以：V=12V−2.2V=9.8VCEQCCEQCEQ因为：R=V/(5−10)I而I=I/β=1.5mA/50=0.03mA取10Ib2BQBQBQCQBQ则：R=V/10I=2.2V/0.3=7.3KΩ取标称电阻8.2KΏb2BQBQ因为：R=[(V−V)/V]Rb1CCBQBQb2则：R=[(12V−2.2)/2.2]8.2VV∗KΩ=36.5KΩ，考虑调整静态电流I的方b1CQ便，R用22KΏ电位器与15KΏ电阻串联。b1（3）谐振回路参数计算1）回路中的总电容C∑11因为：fo=则:CΣ=2=55.3pf2πLC(2πf)L∑o2）回路电容C2因有C=C−(p∗C)∑1oe2所以C=55.3pF−(1∗7pF)=48.3pF取C为标称值30pf,与5-20Pf微调电容并联。3）求电感线圈N2与N1的匝数：根据理论推导，当线圈的尺寸及所选用的磁心确定后，则其相应的参数就可以认为是一个确定值，可以把它看成是一个常数。此时线圈的电感量仅和线圈匝数的平方成正比，2即：L=KN式中：K-系数，它与线圈的尺寸及磁性材料有关；N-线圈的匝数一般K值的大小是由试验确定的。当要绕制的线圈电感量为某一值L时，可先m在骨架上(也可以直接在磁心上)缠绕10匝，然后用电感测量仪测出其电感量L，再用下面O4 武汉理工大学《通信电子线路设计》报告的公式求出系数K值：2K=L/Noo式中：N-为实验所绕匝数，由此根据L和K值便可求出线圈应绕的圈数，即：OmLmN=K实验中，L采用带螺纹磁芯、金属屏蔽罩的10S型高频电感绕制。在原线圈骨架上用0.08mm漆包线缠绕10匝后得到的电感为2uH。由此可确定2−62−8K=L/N=×210/10=×210H/匝OO要得到4uH的电感，所需匝数为−6L410×m匝N===14−8K210×最后再按照接入系数要求的比例，来绕变压器的初级抽头与次级线圈的匝数。因有N1=p1∗N2，而N2=14匝。则：N1=0.3∗14=4.5匝（4）确定耦合电容与高频滤波电容：耦合电容C1、C2的值，可在1000pf—0.01uf之间选择，一般用瓷片电容。旁路电容Ce、C3、C4的取值一般为0.01-1μF，滤波电感的取值一般为220-330uH。2.2单调谐高频小信号放大器电路仿真实验用EWB电子工作平台软件构建1-1所示设计实验电路，仿真时可完成下列内容：2.2.1测量并调整放大器的静态工作点仿真条件：晶体管用理想库（defauit）中的（ideal）器件。电感线圈用固定电感L1=2.8uH、L2=1.2uH，中间抽头。其余元件参数参见图1-1。IC=1.5mA。可采用直接或间接方法。自建表格记录实验数据。5 武汉理工大学《通信电子线路设计》报告RE实际测量值计算值是否工作在放大区VbVeVcVceIc1KΩ2.281.541210.42.28是500Ω2.351.631210.44.7是2KΩ2.451.96123.454.9是2.2.2谐振频率的调测与电压放大倍数的测量仿真条件：输入高频信号频率fo=10.7MHz,幅度（峰-峰值）50mV。阻尼电阻R=∞、反馈电阻Re=1KΩ、负载电阻RL=10KΩ2.2.3研究阻尼电阻变化对放大器增益、带宽、品质因数的影响用频率特性测试仪测试放大器的幅频特性，并计算出增益、带宽及品质因数。测试条件：输入高频信号频率=fo=10.7MHz,幅度（峰-峰值）50mV。反馈电阻Re=1KΩ、负载电阻RL=10KΩ。阻尼电阻R=∞（开路）阻尼电阻R=10KΩ阻尼电阻R=3KΩ阻尼电阻R=470ΩRF(L)F(0)F(H)10KΩ4.985.55.89470Ω4.255.726.18∞5.55.65.81数据表明：R减小的时候Av0也减小，但通频带增大。R=470Ω时，Bw0.7=F(H)-F(L)=2.56R=10KΩ时，Bw0.7=F(H)-F(L)-=0.882.2.4研究反馈电阻变化对放大器的影响测试条件：输入高频信号频率=fo=10.7MHz,幅度（峰-峰值）50mV。阻尼电阻R=10KΩ、负载电阻RL=10KΩ,反馈电阻R=1KΩ;负载电阻R=2KΩ,反馈电阻R=510Ω。6 武汉理工大学《通信电子线路设计》报告3LC三点式反馈振荡器设计在电子线路中，除了要有对各种电信号进行放大的电子线路外，还需要有能在没有激励信号的情况下产生周期信号的电子电路，这种在无需外加激励信号的情况下，能将直流电能转换成具有一定波形、一定频率和一定幅度的交变能量的电子电路称为振荡器。振荡器的种类很多，根据工作原理可以分为反馈型振荡器和负阻型振荡器。根据选频网络采用的器件可分为LC振荡器、晶体振荡器、变压器耦合振荡器等。振荡器的功能是产生标准的信号源，广泛应用于各类电子设备中。为此,振荡器是电子技术领域中最基本的电子线路,也是从事电子技术工作人员必须要熟练掌握的基本电路。3.1、主要技术指标−4振荡频率f=6MHz±50KHz频率稳定度∆f/f≤×110oo输出幅度U≥0.3Vopp−采用西勒振荡电路，为了尽可能地减小负载对振荡电路的影响，采用了射随器作为隔离级。3.2、给定条件电源供电为12V，振荡管BG1为9018。其主要参数I=50mA,V=5,VV≤0.1,Vh=28-198,取β=100，cmCEQCESFEfT>1100MHz。隔离级射随器晶体管BG2也为9018。3.3、设计原理反馈式正弦波振荡器有RC、LC和晶体振荡器三种形式，电路主要由放大网络、选频回路和反馈网络三个部分构成。本实验中，我们研究的主要是LC三点式振荡器。所谓三点式振荡器，是晶体管的三个电极（B、E、C），分别与三个电抗性元件相连接，形成三个接点，故称为三点式振荡器，其基本电路如图2-1所7 武汉理工大学《通信电子线路设计》报告示：cccxLC3bbbx1C1L1x2C2Leee2(a)(b)(c)图2-1三点式振荡器的基本电路根据相位平衡条件，图2-1(a)中构成振荡电路的三个电抗元件，X1、X2必须为同性质的电抗，X3必须为异性质的电抗，若X1和X2均为容抗，X3为感抗，则为电容三点式振荡电路（如图2-1(b)）；若X2和X1均为感抗，X3为容抗，则为电感三点式振荡器（如图2-1(c)）。由此可见，为射同余异。共基电容三点式振荡器的基本电路如图2-2所示。图2-2共基电容三点式振荡器由图可见：与发射极连接的两个电抗元件为同性质的容抗元件C1和C2；与基极和集电极连接的为异性质的电抗元件L，根据前面所述的判别准则，该电路满足相位条件。其工作过程是：振荡器接通电源后，由于电路中的电流从无到有变化，将产生脉动信号，因任一脉冲信号包含有许多不同频率的谐波，因振荡器电路中有一个LC谐振回路，具有选频作用，当LC谐振回路的固有频率与某一谐波频率相等时，电路产生谐振。虽然脉动的信号很微小，通过电路放大及正反馈使振荡幅度不断增大。当增大到一定程度时，导致晶体管进入非线性区域，产生自给偏压，使放大器的放大倍数减小，最后达到平衡，即AF=1，振荡幅度就不再增大了。于是使振荡器只有在某一频率时才能满足振荡条件，8 武汉理工大学《通信电子线路设计》报告于是得到单一频率的振荡信号输出。该振荡器的振荡频率f为：o1C+C12f=o2πLCC12C反馈系数F为：F≈1。C2若要它产生正弦波，必须满足F=1/2-1/8，太小不容易起振，太大也不容易起振。一个实际的振荡电路，在F确定之后，其振幅的增加主要是靠提高振荡管的静态电流值。但是如静态电流取得太大，振荡管工作范围容易进入饱和区，输出阻抗降低使振荡波形失真，严重时，甚至使振荡器停振。所以在实用中，静态电流值一般ICO=0.5mA-4mA。共基电容三点式振荡器的优点是：1）振荡波形好。2）电路的频率稳定度较高。工作频率可以做得较高，可达到几十MHz到几百MHz的甚高频波段范围。电路的缺点：振荡回路工作频率的改变，若用调C1或C2实现时，反馈系数也将改变。使振荡器的频率稳定度不高。为克服共基电容三点式振荡器的缺点，可对其进行改进，改进电路有两种：①串联型改进电容三端式振荡器(克拉泼电路)电路组成如图2-3示：图2-3克拉泼振荡电路电路特点是在共基电容三点式振荡器的基础上，用一电容C3，串联于电感L支路。功用主要是以增加回路总电容和减小管子与回路间的耦合来提高振荡回路的标准性。使振荡频率的稳定度得以提高。因为C3远远小于C1或C2，所以电容串联后的等效电容约为C3。电路的振荡频率为：f=1/2πLCo39 武汉理工大学《通信电子线路设计》报告与共基电容三点式振荡器电路相比，在电感L支路上串联一个电容。但它有以下特点：1、振荡频率改变可不影响反馈系数。2、振荡幅度比较稳定；但C3不能太小，否则导致停振，所以克拉泼振荡器频率覆盖率较小，仅达1.2-1.4；为此，克拉泼振荡器适合与作固定频率的振荡器。②并联型改进电容三端式振荡器(西勒电路)电路组成如图2-4示：图2-4西勒振荡电路电路特点是在克拉泼振荡器的基础上，用一电容C4，并联于电感L两端。功用是保持了晶体管与振荡回路弱藕合，振荡频率的稳定度高，调整范围大。电路的振荡频率为：1f=o2πLC(3+C4)特点：1.振荡幅度比较稳定；2.振荡频率可以比较高，如可达千兆赫；频率覆盖率比较大，可达1.6-1.8；所以在一些短波、超短波通信机，电视接收机中用的比较多。频率稳定度是振荡器的一项十分重要技术指标，它表示在一定的时间范围内或一定的温度、湿度、电压、电源等变化范围内振荡频率的相对变化程度，振荡频率的相对变化量越小，则表明振荡器的频率稳定度越高。改善振荡频率稳定度，从根本上来说就是力求减小振荡频率受温度、负载、电源等外界因素影响的程度，振荡回路是决定振荡频率的主要部件。因此改善振荡频率稳定度的最重要措施是提高振荡回路在外界因素变化时保持频率不变的能力，这就是所谓的提高振荡回路的标准性。提高振荡回路标准性除了采用稳定性好和高Q的回路电容和电感外，还可以10 武汉理工大学《通信电子线路设计》报告采用与正温度系数电感作相反变化的具有负温度系数的电容，以实现温度补偿作用。石英晶体具有十分稳定的物理和化学特性，在谐振频率附近，晶体的等效参量Lq很大，Cq很小，Rq也不大，因此晶体Q值可达到百万数量级，所以晶体振荡器的频率稳定度比LC振荡器高很多。3.4、设计过程3.4.1、选定电路形式根据设计要求和条件可采用如图2-5所示的电路结构。图2-5LC三点式反馈振荡器原理图3.4.2、设置静态工作点合理地选择振荡器的静态工作点，对振荡器的起振，工作的稳定性，波形质量的好坏有着密切的关系。一般小功率振荡器的静态工作点应选在远离饱和区而靠近截止区的地方。根据上述原则，一般小功率振荡器集电极电流ICQ大约在0.8-4mA之间选取，故本实验电路中：选ICQ=2mA，VCEQ=5V，β=100UCC−UCEQ125−则有R+R===3.5KΩecI2CQ11 武汉理工大学《通信电子线路设计》报告为提高电路的稳定性Re值适当增大，取Re=1KΩ则Rc＝2.5KΩ因：UEQ=ICQ·RE则：UEQ=2mA×1K=2V因：IBQ=ICQ/β则：IBQ=2mA/100=0.02mA一般取流过Rb2的电流为5-10IBQ,若取10IBQVBQ2.7V因：R=V=V+0.7则：R==13.5KΩ取b2BQEQb210IBQ0.2标称电阻12KΏ。VCC−VBQ12V−2.7V因：R=R则：R=12KΩ=41.3KΩb1b2b1V2.7VBQ为调整振荡管静态集电极电流的方便，Rb1由5.1KΏ电阻与50K电位器串联构成。3.4.3、确定主振回路元件回路中的各种电抗元件都可归结为总电容C和总电感L两部分。确定这些元件参量的方法，是根据经验先选定一种，而后按振荡器工作频率再计算出另一种电抗元件量。从原理来讲，先选定哪种元件都一样，但从提高回路标准性的观点出发，以保证回路电容Cp远大于总的不稳定电容Cd原则，先选定Cp为宜。若从频率稳定性角度出发，回路电容应取大一些，这有利于减小并联在回路上的晶体管的极间电容等变化的影响。但C不能过大，C过大，L就小，Q值就会降低，使振荡幅度减小，为了解决频稳与幅度的矛盾，通常采用部分接入。反馈系数F=C1/C2，不能过大或过小，适宜1/8—1/2。因振荡器的工作频率为：1f=02πLC当LC振荡时，f0=6MHz，L＝12μH本电路中，则回路的谐振频率fo主要由C3、C4决定，即11f==2πLC2πL(C+C)34有C+C=1≈58.7pf。取C3=33pf，C4=25.7pf（用33Pf与5-20Pf的可34224πfL12 武汉理工大学《通信电子线路设计》报告调电容并联），因要遵循C1，C2>>C3,C4，C1/C2=1/8—1/2的条件，故取C1=100pf，则C2=330pf。对于晶体振荡，只需和晶体并联一可调电容进行微调即可。为了尽可能地减小负载对振荡电路的影响，振荡信号应尽可能从电路的低阻抗端输出。例如发射极接地的振荡电路，输出宜取自基极；如为基级接地，则应从发射极输出。综合上述计算结果。得实际电路如图2-5所示。3.5、各元件型号和参数R1=8.2K、R2=5K、R3=2K、R4=1K、R5=50K、R6=10K、R7=50K、R8=680,C1=330pF,C2=680pF,C3=56pF,C4=100nf,C5=20pF，C6=100nF,C7=10nF,C8=100pF,C9=22pF,C10=20pF,X1=7MHzL1=10µH,L2=330µH,Q1和Q2型号：90183.6、性能测试静态工作点：U=3.72VbU=5.64VcU=3.22Ve集电极电流：I=I=U/R=3.22/1k=3.22mAceee当C=330pFRL,1110=K时：21振荡频率：f=6.08MHz0输出幅度：V=720mV013 武汉理工大学《通信电子线路设计》报告当C=680pFRL,1110=K时：22振荡频率：f=6.05MHz0输出幅度：V=710mV03.7、仿真波形14 武汉理工大学《通信电子线路设计》报告4高频谐振功率放大器电路设计与制作4.1高频谐振功放电路的工作原理晶体管工作曲线如下：由此可知，任何一个余弦脉冲都是由许多不同频率的谐波分量所构成，利用功放LC的选频功能，适当选择LC的参数使之谐振与基波频率，尽管在集电极脉冲电流中含有丰富的高次谐波分量，但由于并联谐振回路的选频滤波作用，故功率放大器的输出仍为不是真的正弦波。4.2确定功放的工作状态对高频功率放大器的基本要求是,尽可能输出大功率、高效率，为兼顾两者，通常选丙类且要求在临界工作状态，其电流流通角θ在600—900范围。现设cθ=700。c0查表得：集电极电流余弦脉冲直流ICO分解系数α(70)=0.25，集电极电流00余弦脉冲基波ICM1分解系数，α1(70)=0.44。设功放的输出功率为0.5W。功率放大器集电极的等效电阻为：15 武汉理工大学《通信电子线路设计》报告22(VccV−)(121.5)−R=CES==110Ωp2P2(0.5)Wo集电极基波电流振幅为：I=2PR/=95mAcm1op集电极电流脉冲的最大振幅为：I=I/αθ()=95mA/0.44=216mAcmaxcm11c集电极电流脉冲的直流分量为：I=I×αθ()=2160.2554×=mAcocmaxoc电源提供的直流功率为：P=VI=12V×54mA=0.65wDCCCO集电极的耗散功率为：P=P−P=0.650.5−=0.15wCDo集电极的效率为：η=PP/=0.5/0.65=77%(满足设计要求)oD已知：A=13dB即A=20pp则：输入功率：Pi=PoAp/=0.5/20=25mV基极余弦脉冲电流的最大值（设3DA1的β=10）I=Icm=21.6mABmβ基极基波电流的振幅为：0I=Iα(70)=9.5mABm1Bm1得基极输入的电压振幅为：V=2/PI=5.3VBmiBm1丙类/甲类放大器直流工作状态与特点测定：静态测量VbVeVcVceBG14.223.8111.758.28BG300.34.694.634.3基极偏置电路计算V+V因cosEZθ=则有：cVBm16 武汉理工大学《通信电子线路设计》报告0V=Vcosθ−V=5.3cos70=1.1VEbmcZ−3因V=IR则有：R=V/I=1.1/(5410)×=20ΩECOEEEco取高频旁路电容C=0.01pfE24.4计算谐振回路与耦合线圈的参数输出采用L型匹配网路，R=110,ΩR=51ΩpL2Rp110R=(1+Q)RQ=−=1−=11.076pLLLR51L2ωLQR1.07651×0SLLQ=L==H=1.46µHLS26Rω2π××610L011L=(1+)L=(1+)1.46×=2.72Hµp2S2Q1.076L11则C==pF=259pF2222−64πfL43.14××6×2.7210×P匹配网路的电感L为1.46µH，电容C为259pF。丙类谐振功放的谐振特性与测量以谐振频率频率为标准，以0.5MHZ为步进，改变高频信号的输入频率，保持幅度不变，记录各频率点的输出电压值。F(M值)9.349.8410.34fo=10.8411.3411.8412.34Vo（v）3.424.606.708.086.454.423.3017 武汉理工大学《通信电子线路设计》报告4.5电源去耦滤波元件选择高频电路的电源去耦滤波网络通常采用π型LC低通滤波器，滤波电感0可按经验取50～100μH，滤波电感一般取0.01μF。综合上述设计，得参考电路如图所示。由于元器件有限，将电路简化为下图4.6电路仿真确定好电路之后先软件仿真，采用了常用的EWB进行仿真。18 武汉理工大学《通信电子线路设计》报告仿真图如下：19 武汉理工大学《通信电子线路设计》报告5心得体会通信原理课程是通信专业的基础课程。只有透彻掌握其具体知识和内容才能为以后专业的实践打下基础。而本次通信电子线路设计课程更是为我们刚加具体，客观，透彻掌握专业知识提供了了良好的契机。在学习通信原理课程的时候，经常会对书上的内容产生疑问。由于没有看到或作出过真正的实物，对相关的知识的了解也不深刻。但通过本次通信电子线路设计课程的实践，可以说我获得了书本上许多没有的知识。本次电子线路设计课程的实践不光让我熟练应用了各种仿真软件，同时在制作实物的过程中，我还获得了焊接和布线排版的相关技巧。可以说，这是一次动手与动脑相结合的实践。对我以后的学习生活会有很大帮助。20 武汉理工大学《通信电子线路设计》报告参考文献[1]谢自美，电子线路设计·实验·测试（第三版），武汉：华中科技大学出版社，2006[2]康华光，数字电子技术基础（第五版），武汉：华中科技大学出版社,2005[3]康华光，模拟电子技术基础（第三版），武汉，华中科技大学出版社,1999[4]阎石，数字电子技术基础（第三版），北京：高等教育出版社,1998[5]陈有卿，555时基集成电路原理与应用，北京：机械工业出版社，2006[6]ReinholdLadwig,RadioFrequencyCircuitDesighTheoryandAplication,PrenticeHallInc．200121 武汉理工大学《通信电子线路设计》报告本科生课程设计成绩评定表姓名付泽强性男别专业、班级通信工程0803课程设计题目：通信电子线路综合设计课程设计答辩或质疑记录：1.LC三点式反馈振荡器如何调整静态工作点？答：改变变阻器电阻值，调整三极管工作电压。2．减小负载电阻阻值，对输出有何影响？答：减小负载电阻阻值，则Q值减小，通频带变宽。成绩评定依据：最终评定成绩（以优、良、中、及格、不及格评定）指导教师签字：22 武汉理工大学《通信电子线路设计》报告年月日23
