发电厂电气设备及运行实训报告-35KV线路设计 25页

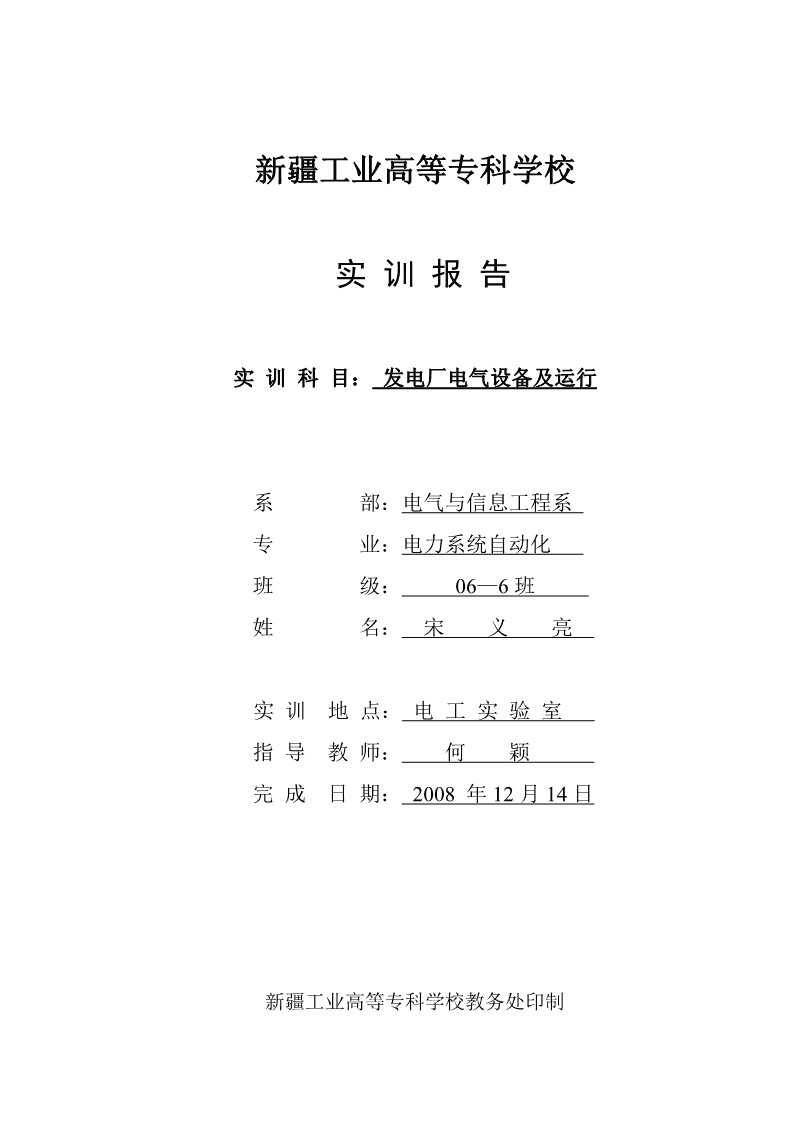

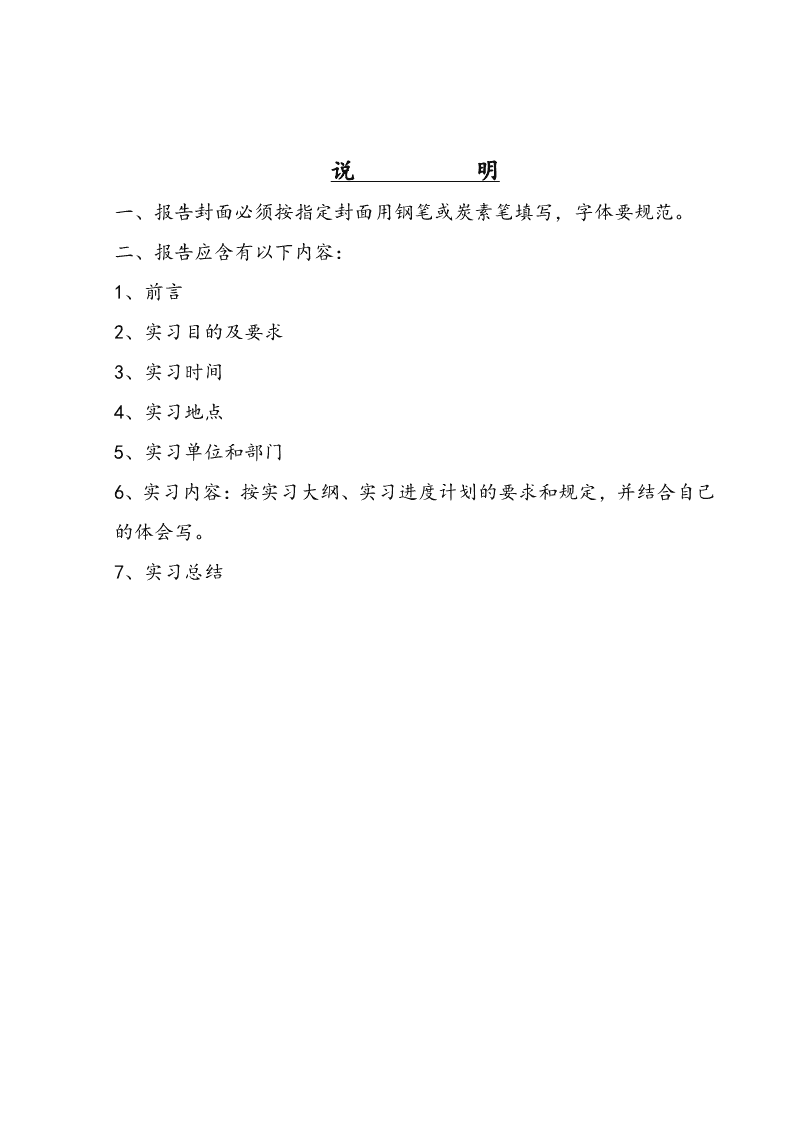

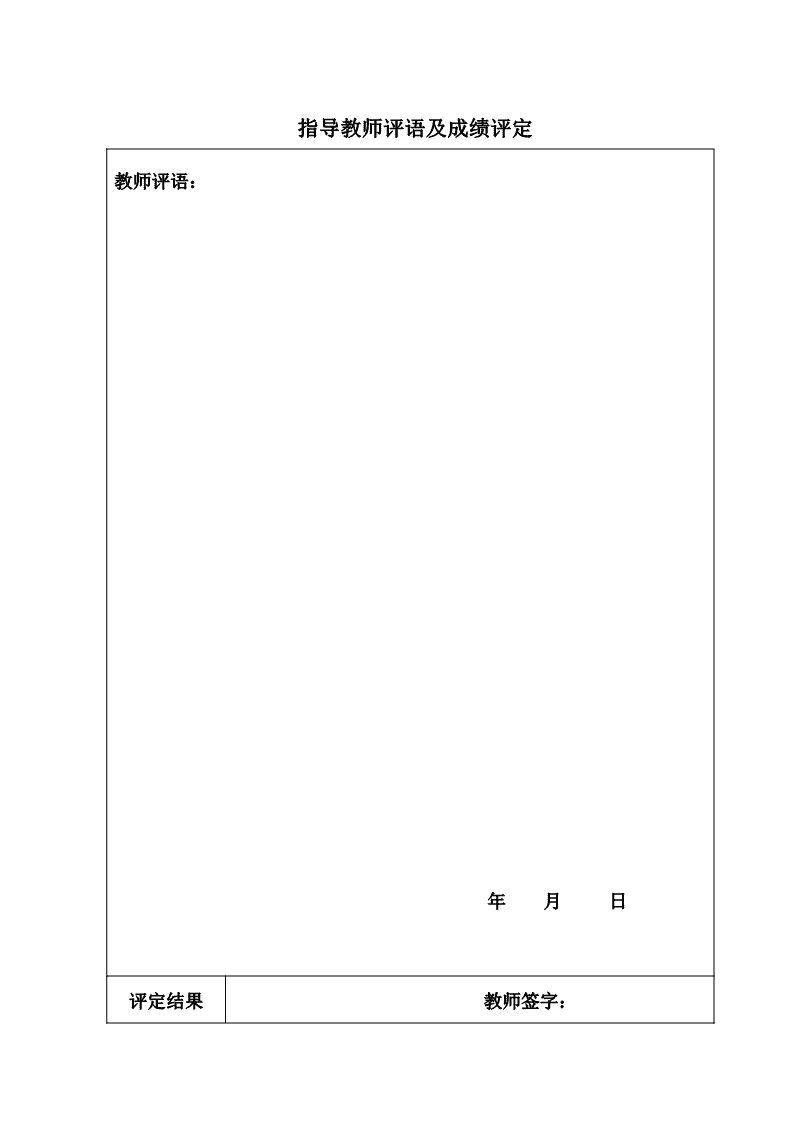

新疆工业高等专科学校实训报告实训科目：发电厂电气设备及运行系部：电气与信息工程系专业：电力系统自动化班级：06—6班姓名：宋义亮实训地点：电工实验室指导教师：何颖完成日期：2008年12月14日新疆工业高等专科学校教务处印制 说明一、报告封面必须按指定封面用钢笔或炭素笔填写，字体要规范。二、报告应含有以下内容：1、前言2、实习目的及要求3、实习时间4、实习地点5、实习单位和部门6、实习内容：按实习大纲、实习进度计划的要求和规定，并结合自己的体会写。7、实习总结 指导教师评语及成绩评定教师评语：年月日评定结果教师签字： 新疆工业高等专科学校实训鉴定表系部：电气与信息工程系专业：电力系统自动化填表时间：2008.12.14班级姓名学号联系电话宿舍住址06-6宋义亮060093实训地点电工实验室实训时间2008.12.8-2008.12.14课题内容或35KV线路设计实训内容实训所在单位定等意见：评鉴负责人签字：年月日实训带队教师带队教师签字：年月日评鉴学生所在系部评鉴系部领导签字：年月日评定结果系部盖章：注：1、本表用于三周以上的实习（实训）、设计、测绘等实践教学评定。2、评定结果按“优、良、中、及格、不及格”五级予以评定。3、如实习所在单位另有鉴定材料，可附于本表后。 电气系《发电厂电气设备及运行》实训任务书08/09学年上学期08年12月1日发电厂电气设备及运专业电力系统自动化班级06-6课程名称行设计题目35KV线路设计指导教师何颖起止时间08.12.8-08.12.14周数1设计地点电工实验室设计目的：通过发电厂电气设备及运行的设计巩固所学的基本理论，掌握理论在实际供电系统中的应用，掌握工程设计方法和运行维护，熟悉并掌握供配电系统中的新设备、新技术和新问题，了解最新的有关的供电国家标准和设计规范设计任务或主要技术指标：该变电所位于哈尔交乡，通电村29个，户数2100户，最大负荷700KW，工业负荷有水泥厂、煤矿、金矿，最大负荷2100KW。设计进度与要求：要求根据地区所能取得的电源及用电负荷的实际情况，并适当考虑到本地区的发展，按照安全可靠技术先进、经济合理的要求，确定变电所的位置与形式，确定变电所主变压器的参数、容量与类型、选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置、确定防雷和接地装置，最后要求写出设计说明书绘出设计图纸主要参考书及参考资料：1《发电厂，变电所电气部分》························重庆大学出版社2《电力系统分析》··································长沙电力学院3《农网建设改造规程标准汇编——〈35~110KV变电所设计规范〉4《电力系统自动化》································天津大学出版社5《电力工程》······································上海电力出版社6《工厂供电》·····································机械工业出版社教研室主任（签名）系（部）主任（签名）年月日 摘要本文针对农网改造中35KV全户外小型简易变电所从电气主接线、设备选择、电气平面布置、继电保护和二次回路的设计，以及建设周期、投资方面作出对比分析，对35KV全户外小型化简易变电所的设计方案出发点进行了详细的阐述。近年来，农网改造中出现了许多农村35KV简易的变电所，以往35KV常规变电所设计的二次回路采用支流操作，变压器高低压侧均采用断路器，保护设计复杂，设备安装、调试、维护工作量大，10KV采用开关柜户内布置，需建设10KV配电室，土建施工周期长，已不能适应农网建设周期短、资源紧的需要以及农村变电所的一些特点。目前，在我单位已经建设并投运了5座农村简易变电站，结合以上变电所的设计特点，比较总结出农村小型化全户外布置变电所的推荐方案，以适应农村用电的特点，满足农村经济发展的需要。关键词：全户外布置小型化简易变电所主接线设备选型 目录1概述…………………………………………………………………………………………11.1电力系统供电简介…………………………………………………………………11.2电力系统供电设计的一般原则……………………………………………………11.3设计内容及步骤………………………………………………………………22全户外布置小型化变电所设计的特点………………………………………………32.1、电气主接线设计……………………………………………………………32.2、变电所电气主接线的评价……………………………………………………32.3、本站电气主接线设计……………………………………………………………42.4、主变与所变的选择……………………………………………………………42.5、电气设备配置…………………………………………………………………52.6、电气平面布置…………………………………………………………………72.7、继电保护及二次回路设计……………………………………………………73短路电流计算………………………………………………………………………………93.1、在最大运行方式先住短路电流的计算…………………………………………93.2、计算各基本元件的电抗标么值……………………………………………………93.3、短路电流计算……………………………………………………………………104建设周期及投资分析比较…………………………………………………………13总结…………………………………………………………………………………………15致谢…………………………………………………………………………………………16参考文献……………………………………………………………………………………17 新疆工业高等专科学校1概述1.1电力系统供电简介工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。众所周知，电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事（2）可靠应满足电能用户对供电可靠性的要求。（3）优质应满足电能用户对电压和频率等质量的要求（4）经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。1.2电力系统供电设计的一般原则标准GB50052-95《供配电系统设计规范》、GB50053-94《10kv及以下设计规范》、GB50054-95《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：1、遵守规程、执行政策；必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。2、安全可靠、先进合理；应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进的电气产品。3、近期为主、考虑发展；应根据工作特点、规模和发展规划，正确处理近期建设-1- 新疆工业高等专科学校与远期发展的关系，做到远近结合，适当考虑扩建的可能性。4、全局出发、统筹兼顾。按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。工厂供电设计是整个工厂设计中的重要组成部分。工厂供电设计的质量直接影响到工厂的生产及发展。作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。1.3设计内容及步骤1、工厂供、配电系统短路电流计算工厂用电，通常为国家电网的末端负荷，其容量运行小于电网容量，皆可按无限容量系统供电进行短路计算。由系统不同运行方式下的短路参数，求出不同运行方式下各点的三相及两相短路电流。2、改善功率因数装置设计按负荷计算求出总降压变电所的功率因数，通过查表或计算求出达到供电部门要求数值所需补偿的无功率。由手册或厂品样本选用所需移相电容器的规格和数量，并选用合适的电容器柜或放电装置。如工厂有大型同步电动机还可以采用控制电机励磁电流方式提供无功功率，改善功率因数。3、变电所高、低压侧设备选择参照短路电流计算数据和各回路计算负荷以及对应的额定值，选择变电所高、低压侧电器设备，如隔离开关、断路器、母线、电缆、绝缘子、避雷器、互感器、开关柜等设备。并根据需要进行热稳定和力稳定检验。用总降压变电所主结线图，设备材料表和投资概算表达设计成果。4、总降压变电所变、配电装置总体布置设计综合前述设计计算结果，参照国家有关规程规定，进行内外的变、配电装置的总体布置和施工设计。此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应社会的发展。目前多以采用自动装置，将计算机应用到工厂配电控制系统中去。-2- 新疆工业高等专科学校2全户外布置小型化变电所设计的特点2.1电气主接线设计2.1.1、主接线设计的基本要求电气主接线设计是变电所设计的主体，它直接关系着全厂电气设备的选择，配电装置的布置、继电保护和自动装置的确定。电气主接线表明了变压器、断路器和线路等电气设备的数量、规格、连接方式以及可能的运行方式，是变电站的电气部分投资大小的决定性因素。对于农村小型化全户简易变电站来说，要满足以下电气主接线的基本要求：A、根据用户的特点，保证必要的供电可靠性和电能质量：B、运行、维护灵活、方便；C、简单明了、经济合理；D、具有将来发展和扩建的可能性；2.2变电所电气主接线的评价对变电所电气主接线的设计一般从可靠性、灵活性和经济性等方面进行评价。1.可靠性根据变电所的性质和在系统中的地位和作用不同，对变电所的主接线可靠性宜提出不同的要求。主接线的可靠性是接线方式和一次、二次设备可靠性的综合。对主接线的可靠性可以作定量的计算，但需要各种设备的可靠性指标、各级线路、母线故障率等原始数据。一般情况下，在主接线设计时尚缺乏准确的可靠性计算所需的原始资料，而且计算方法各异，也不成熟，故通常不作定量计算。即使进行了可靠性计算，其结果也只能作参考。通常采用定性分析来比较各种接线的可靠性，一般比较以下各项：1）断路器停电检修时，对供电的影响程度；2）进线或出线回路故障，断路器拒动时，停电范围和停电时间；3）母线故障或母线检修时，停电范围和停电时间；4）母线联络断路器或母线分断断路器故障的停电范围和停电时间；5）全停的几率。2.灵活性主接线的灵活性主要体现在正常运行或故障情况下都能迅速改变接线方式，具体情况如下：1）满足调度正常操作灵活的要求，调度员根据系统正常运行的需要，能方便、灵活地切除或投入线路、变压器或无功补偿装置，使电力系统处于最经济、最安全的运行状态。2）满足输电线路、变压器、开关设备停电检修或设备更换方便灵活的要求。设备停电检修引起的操作，包括本站内的设备检修和系统相关的厂、站设备检修引起的站内的操作是否方便灵活。3）满足接线过渡的灵活性。一般变电站都是分期建设的，从初期接线到最终接线-3- 新疆工业高等专科学校的形成，中间要经过多次扩建。主接线设计要考虑接线过渡过程中停电范围最少，停电时间最短，一次、二次设备接线的改动最少，设备的搬迁最少或不进行设备搬迁。4）满足处理事故的灵活性。变电所内部或系统发生故障后，能迅速地隔离故障部分，尽快恢复供电操作的方便和灵活性，保障电网的安全稳定。3.经济性经济性是在满足接线可靠性、灵活性要求的前提下，尽可能地减少与接线方式有关的投资。主要内容如下：1）采用简单的接线方式，少用设备，节省设备上的投资。在投产初期回路数较少时，更有条件采用设备用量较少的简化接线。能缓装的设备，不提前采购装设。2）在设备型式和额定参数的选择上，要结合工程情况恰到好处，避免以大代小、以高代低。3）在选择接线方式时，要考虑到设备布置的占地面积大小，要力求减少占地，节省配电装置征地的费用。变电所电气主接线的可靠性、灵活性和经济性是一个综合概念，不能单独强调其中的某一种特性，也不能忽略其中的某一种特性。但根据变电所在系统种的地位和作用的不同，对变电所电气主接线的性能要求也有不同的侧重。例如，系统总的超高压、大容量枢纽变电所，因停电会对系统和用户造成重大损失，故对其可靠性要求就特别高；系统中的中小容量中间变电所或终端变电所，因停电对系统和用户造成的损失较小，这类变电所的数量特别大，故对其主接线的经济性就要特别重视。2.3本站电气主接线设计农村小型化外全户简易变电所一般为用电末端变电所，35KV进线一回，主变单台容量不大于3000KVA，设计规模为1台或2台主变，由于单母线接线简单、清晰，需要投资的电气设备少，配电装置的建造费用低，操作方便，所以，35KV、10KV母线宜采用单母线方式，设计10KV出线4回，备用1回。接在母线上的避雷器和电压互感器可合用一组隔离开关，另外，可根据负荷情况设置电容器补偿装置。（以哈尔交变电所主接线图为为例附后）2.4主变与所变的选择2.4.1、主变的选择为适应农村用电特点和农网设备选型要求，主变选用低损耗、免维护、节能型S9系列变压器，按有载调压设计，已哈尔交变电所为例，按照最大负荷初步确定变压器容量。该变电所位于哈尔交乡，通电村29个，户数2100户，最大负荷700KW，工业负荷有水泥厂、煤矿、金矿，最大负荷2100KW，所以，主变最大容量选择按以下公式求得：1750KVA×1。3倍=2275KVA按照变压器容量系列，选标准容量为2500KLVA的双绕组降压变压器。采用无载调压变-4- 新疆工业高等专科学校压器。主要参数如下：型号：S9-2500/35/10相数：三相容量：2500KVA设备种类：户外油浸自冷联结组标号；Y/d11额定电压：35/10空载电流：0.9%空载损耗；3.2KW负载损耗：20.7KW器身吊重：4080KG油重：1100KG总重：6100KG厂家：新疆特变电工股份有限公司因为改变电所属农村简易变电所，供电可靠要求性不高，故设计为1台主变供电，预留二期主变位置。然后根据负荷增长适时投入第二台主变。达到变电所的设计出力。2.4.2、所变的选择在变电所中，自用电的负荷主要照明、二次保护、检修、设备用电，这些负荷耗电不多，可装设1台S9—50/35/0.4型所变，可以满足所变用电需要，在35KV主电源线路断路器之前，装设一台35KV所用变压器。为俭省投资，高压侧2采用35KV高压跌落保险代替35KV断路器。主要参数如下：型号：S9—50/35容量：50KVA额定电压；35+22.5%/0.4KV连接组标号：Ydn0额定电流：0.825A/72.17A由于变电所属于单电源供电，当35KV线路断电时，10KV侧失电，10KV侧装设所变的必要。2.5电气设备配置2.5.1、35KV进线开关配置为俭省投资，35KV进线开关选用GFW—35/100A型负荷开关，与安装在负荷开关前面的跌落式熔断器配合使用，负荷开关用于正常运行时断开变压器，熔断器用于变压器保护，熔断器选用K型熔丝，因为它具有全范围内有效和可靠地开断最小过负荷电流至最大故障电流，只要熔丝选择正确，基本可以满足农村小型化户外简易变电所的需要。35KV隔离开关原采用GW4-35GD/630型，这种隔离开关配有接地刀闸，具有明显断开点，使用比较方便，运行可靠性较高。2.5.2、10KV出线开关的配置1、基本要求因满足正常运行，检修、短路和过电压的各种情况要求，并考虑今后5-10年的远景发展规划的条件。因地制宜，力求技术先进。技术合理，维护方便。尽量选择同类设备，减少品种，便于维护和减少备品，备件数量。选用的新产品应有可靠的实验数据，并经鉴定合格。在谁被参数，性能满足使用的条件前提下，尽可能选择重量轻，体积小的设备，减少战地面积。-5- 新疆工业高等专科学校2、10KV断路器的选择由于断路器在电气主接线的位置不同，对其性能要求也不同。在选择断路器时，应结合装设的特点及产品的技术经济指标综合考虑。为此，按照今后10KV设备无油化的总体思路，减少充油设备，降低设备维护工作量，保证供电可靠性的要求，10KV出线开关采用户外真空断路器。真空断路器有以下优点：适宜频繁操作、体积小、寿命长、重量轻、机构可靠、不维修周期长、操作时起火灾和爆炸的危险、检修次数少。操作机构采用弹簧储能操作机构或小容量的直流操作机构，可选用电动个手动两种操作方法。选用许昌继电器厂研制出的测控保护一体化的重合闸装置，10KV户外重合闸装置是农村小型化变电所的新型产品，具有自动化程度高、技术性能好、适合农村电网的特点等优点。根据大量的运行经验和应用要求，变电所采用重合器作为保护开关时，应采用低压合闸线圈机构的分布式重合闸。以哈尔交变电所为例，我们选用的是ZCW-10/630型真空重合器，使用性能良好，完全可以满足农村供电的需要。基本参数如下：3.10KV隔离开关的选择为保证设备检修，满足安全要求，10KV真空断路器两侧均应配置隔离开关，以便在短路器检修时隔离电源。主变两侧任一短路器在检修时，主变也将推出运行，因此在两侧短路器母线侧各一组隔离开关即可。10KV电压互感器和避雷器合用一组隔离开关。隔离开关型式对配电装置的布置较大，在满足一般技术条件下，合理的选择隔离开关型式十分重要，应根据装设地点、环境条件、配电装置型式和布置方式等要求，综合比较确定。高压隔离开关没有连续的过载能力，在选择额定电流时，应按照多种运行方式下考虑可能的最大负荷电流进行选择。使全户外简易变电所10KV隔离开关选用GW-10/630型隔离开关，可以满足要求。2.5.3、电压互感器的配置对于农村小型化全户外简易变电所来说，35KV设置一套35KV高压计量箱，无须设置电压互感器，10KV设置一只JSJW-10型三相电压互感器，可以满足继电保护，测量仪表、电能计量的要求。2.5.4、35KV侧不设置电流互感器。10KV侧为保证计量的准确性，达到商业化运营的要求。在每条输出线和10KV主变侧加装两台电流互感器，按照不完全星型接法配置。以满足计量要求，互感器的变比要根据负荷大小确定，使用RW11-10/0.5型跌落式熔断器与10KV母线相连。2.5.5、避雷器的配置10KV、35KV母线上都装设避雷器，作为保护母线。每条10KV出线及10KV电压互感器都装设避雷器一组，作为防护雷击用。35KV避雷器选用HY5WZ-51型，10KV选用HY5WZ-12.7型，这两种避雷器是现在较为流行的复合绝缘子氧化锌避雷器，设备简单，运行可靠、体积小巧、额定电压10.5额定电流630A最高电压12.5KV-6- 新疆工业高等专科学校冲击电流为额定开段电10.5KA20KA（4S）热稳定电流20KAIimp流稳态短路电31.5KA3.948KA热稳定电流极限通过电流52KA流（4S）重量轻、安装方便，在电网中得到广泛应用，是阀式避雷器的替代品。2.5.6、电压调整方式及电容补偿方案变电所的电压调整方式主要通过调整变压器的分接头的方式实现，农村无功补偿应根据就地平衡的原则，采用集中补偿与分散相结合的方式进行配置，电容器补偿主要是补偿变压器所消耗的无功，补偿容量一般取变压器容量的10%-15%，用户侧所耗无功采用配网分散补尝，就地平衡的原则。2.6电气平面布置新建变电所的总平面布置按小型化方案设计，变电所配电装置为户外敞开方式，35KV及10KV均用半高型布置。进所有道路设在35KV及10KV配电装置之间，便于设备的运输，道路宽度为3.5米，变压器与10KV配电装置布置在一侧，便于设备的检修与维护，锩缩防雷装置可采用一根35米避雷针，变电所总占地面积约为1350平方米。2.7继电保护及二次回路设计2.7.1、35KV常规变电所一般是变压器高压侧带断路器，变压器设差动，过流等保护，配置保护较多，二次贿赂需要采用直流操作，若10KV选用户外真空开关柜，配电磁操作机构，许培植不小于65安时的直流系统，增加了投资和运行维护的工作量。小型化35KV变电所，变压器高压侧采用熔断器，并与符合开关配合使用，以达到短路电流保护的目的，不另设保护，过符合，轻重瓦斯及温度升高均动作于信号，10KV选用户外真空断路器或重合器，储能电机采用交流操作，开关设备的操作电源及保护装置等用一个+12V和+36V小容量开关电源或锂电池提供，其中+12V电源给重合器供电，±36V电源供电，±36V电源作用于真空开关的跳合闸线圈，与常规变电所减少了投资。主变35kV侧采用快速熔断器作主保护，重瓦斯、轻瓦斯及温升控制均动作于信号，10kV侧设限时过流，同时作为出线的后备保护。10kV出线设置自动重合器，重合器控制器分散安装于户外断路器下水泥杆上，重合器控制器可实现10kV线路速断、过流、小电流接地等保护；可实现10kV线路现场操作和遥控、遥测、遥信等，且有自动重合闸功能。自动重合器操动机构选用交流电机储能弹簧机构。配置一套2～3kVA在线式UPS电源，作为全所控制、保护、信号及远动通信的后备电源，可省去直流屏。2.7.2考虑到主变电所高压侧采用熔丝作为主保护因而主变压器的保护设置大为简化，只需在其低压侧设过电流、过负荷、轻瓦斯等保护，对设1台主变压器的变电所，过流保护跳开主变低侧断路器，其余均动作于信号。-7- 新疆工业高等专科学校2.7.3、10KV出现保护采用真空重合器因其具有反时限过流保护及重合功能特性，能与变压器10KV侧保护和上一级保护配合，提高供电可靠性。2.7.4、中央影响系统农村全户外简易变电所基本上是按照无人值班变电所设计的，只设简单的中央音响系统即可。2.7.5防误操作闭锁装置设置：对于35KV农村小型化变电所一般不采用投资较大的微机闭锁装置，而是采用机械程序锁，它操作较为简单，能可靠防止误操作，特别是对于无人值班变电所，现场操作较少，巡视及检修人员对设备不是很熟悉，则显的尤其重要。-8- 新疆工业高等专科学校3短路电流计算3.1在最大运行方式下主短路点三相短路电流的计算计算短路电流时短路计算点的选择是使所选择的电气设备及载流导体通过可能最大的短路电流。一般按系统最大运行方式下三相短路进行比较。为选择各回路的断路器，应考虑在断路器两侧发生短路时，通过断路器的短路电流，然后选择短路电流最大者为短路点。10KV出线，当其在断路器的短路电流，其短路电流由10KV母线提供，显然，在出线断路器处短路时，断路器出线端短路电流较大，故选断路器出线出线端为一个短路点D1。为选择母线，在10KV，35KV母线上各选一点（D2，D3）为短路点，计算其短路电流。为选择变压器高低压侧断路器，有两种运行情况：1）在10KV母线断路器断开位置时；2）在10KV母线断路器在合闸位置时，显然在10KV母线断路器断开位置时，流过变压器高低压侧断路器的短路电流最大，所以选择在10KV母线断路器断开位置时，流过变压器高低压侧断路器的短路电流最大，所以选择D4D5为短路点。为选择10KV母线上的分段断路器，选择D6点为短路点，计算可能通过该分段断路器的最大短路电流。35KV侧上的分段断路器是负荷开关，短路时由熔断器熔断达到断开短路点的目的，短路电流不进行计算。3.2计算各基本元件的电抗标么值基准值的选取：SB=100MVAUB=Uav主变压器：X1=X2=UK（%）SB/100SN=6.9×100/100×2.5=2.76各电抗标么值如下图：-9- 新疆工业高等专科学校3.3短路电流计算1）、因10KV母线除住变外，没有其它电源点，所以d1、d2、d4、d6、四个短路点任一一点发生三相短路时，其短路电流由主变供给，而其短路电流最大时是母线运行时的短路电流即可。d1、d2、d4、d6、四个短路点电气距离较进，在不考虑其电阻、电导、电纳的情况下，其短路电流是相等的。如下图：等值电路化简图X5=X1/X2=2.19/2=1.095-10- 新疆工业高等专科学校X6=X4+X5+X4×X5/X3=1.15+1.095+1.15×1.095/0.4=5.393X7=X3+X5+X3×X5/X4=0.4+1.095+0.4×1.095/1.15=1.876X8=X6×X7/X6+X7=5.393×1.876/5.393+1.876=1.392短路电流周期分量有效值：Iw=1/X8=1/1.392=0.718还原为有名值：Iw=Iw×Ib=0.718×100/1.732×10.5=3.948KA冲击系数取K=1.8，则冲击电流为：Iimp=1.8×1.414×Iw=1.8×1.414×3.948=10.15KA短路电流最大有效值：Ilap=1.52Iw=1.52×3.948=6.0KA2),ds点短路电流计算，在母线断路器合闸的时候短路电流最大，所以只计算母线断路器合闸时的短路电流值。等值电路图如下：X9=X3×X4/X3+X4=1.15×0.4/1.15+0.4=0.297短路电流周期分量有效值：I·w=1/X9=1/0.297=3.36还原为有名值：Iw=I·w×IB=3.36×100/1.732×37=5.243KA冲击系数取K=1.8×1.414×Iw=1.8×1.414×5.243=13.346KA-11- 新疆工业高等专科学校短路电流最大有效值：Iimp=1.52Iw=1.52×5.243=7.97KA3),ds点短路电流计算，在母线断路器分闸的时候经过ds点短路电流最大，所以只计算母线断路器分闸时的短路电路值。等值电路图如下：X3=0.4短路电流周期分量有效值：Iw=1/X3=1/0.4=2.5还原为有名值:Iw=I.w×IB=2.5×100/1.73.2×37=3.901KA冲击系数取K=1.8,则冲击电流为:Iimp=1.8×1.414×Iw=1.8×1.414×3.901=9.93KA短路电流最大有效值:Iimp=1.52Iw=1.52×3.901=5.93KA-12- 新疆工业高等专科学校4建设周期及投资分析比较全户外布置的小型化农村变电所接线简单,建设规模小,二次保护设置简化,土建控制室面积较小,变电所总的土建建设面积也较小,土建施工周期短,只需要一个月.由于变电所采用了技术先进,性能可靠,安装方便的电气设备,使得的电气安装快捷方便,越需20天,因而建设周期大大的减小.总之,全户外布置的小型化农村变电所建设周期短,施工组织简单,适用与农村电网建设要求时间短,农村电网发展迅速的需要.我公司农网改造过程中投运的小型化农村变电所,与相同规模的常规化进行变电所比较,投资减少30%--50%,加之采用先进可靠的设备,可实现无人值班,可减少今后运行的管理费用,其产生的经济效益是相当可观的.农村小型化外全户简易变电所一般为用电末端变电所，35KV进线一回，主变单台容量不大于3000KVA，设计规模为1台或2台主变，由于单母线接线简单、清晰，需要投资的电气设备少，配电装置的建造费用低，操作方便，所以，35KV、10KV母线宜采用单母线方式，设计10KV出线4回，备用1回。接在母线上的避雷器和电压互感器可合用一组隔离开关，另外，可根据负荷情况设置电容器补偿装置。（以哈尔交变电所主接线图为为例）如图所示-13- 新疆工业高等专科学校至吉木乃110变电所母线水泥厂线金矿线电容器煤矿线-14- 新疆工业高等专科学校总结通过这次课程设计，我对供配电技术有了新的认识，作为大学阶段一次重要的学习经历我感觉自己受益非浅，同时深深的感觉的自己的学习能力在不断提高，一周的时间就这样匆匆的过去了。对总降压变电所的设计由一无所知到现在的一定程度的掌握，起到了非常重要的作用，事实上这次设计对我们的锻炼是多方面的，除了对设计过程熟悉外，我们还进一步提高了作图，说明书编辑，各种信息的分析，对WORD文档的使用等多方面的能力。不久我们将走上工作岗位，这样的学习机会对我们来说已经不多了，我们非常重视。-15- 新疆工业高等专科学校致谢本设计的工作能够得以顺利的完成,在此,首先对指导何颖老师表示衷心的感谢!老师,您辛苦了!同时谢谢同学们对我的帮助、鼓励和配合.我做的是某一输电线路主接线方案的选择的设计.通过此次课程设计，我加深了对企业工厂供配电知识的了解及系统的设计步骤.作为大学阶段一次非常重要的学习经历我感觉自己受益匪浅，使自己的学习能力在不断提高，不断的进步!在何颖指导老师的精心指导下，同学们的互相帮助下,我经过一周的努力,顺利的把课程课程设计完成了.此次设计使我对工厂供配电有了新的认识,更深的了解，基本掌握了对总降压变电所的电气设计.对于何颖老师的细心指导,大家有感于心，此外这次设计对我们的锻炼是多方面的，除了对设计过程熟悉外，我们还进一步提高了作图，编辑，各种信息的查阅和分析，也大大的提高了自己的计算能力，及对WORD文档的使用等多方面的进一步的了解。一份耕耘一份收获！只有不断的努力,成功的距离才会离我们越来越近!我们的未来才更加的充满憧憬!最后,我再次感谢老师同学们!由衷的说声:“谢谢”。-16- 新疆工业高等专科学校参考文献[1]董纯华主编.《发电厂电气课程设计参考资料》.北京：水利电力出版社，2002[2]周泽存主编《高电压技术》.北京：水利电力出版社2004[3]王瑞敏主编.《电力系统继电保护》.北京：北京科学技术出版社2001[4]赵伟军主编.《CAD教程.》北京：人民邮电出版社2002[5]刘介才.《工厂供电》第4版.北京：人民邮电出版社2003[6]刘学军主编.《继电保护原理.》北京：中国电力出版社.2004[7]《发电厂，变电所电气部分》························重庆大学出版社[8]《农网建设改造规程标准汇编——〈35~110KV变电所设计规范〉》····新疆电力公司农电局-17-
