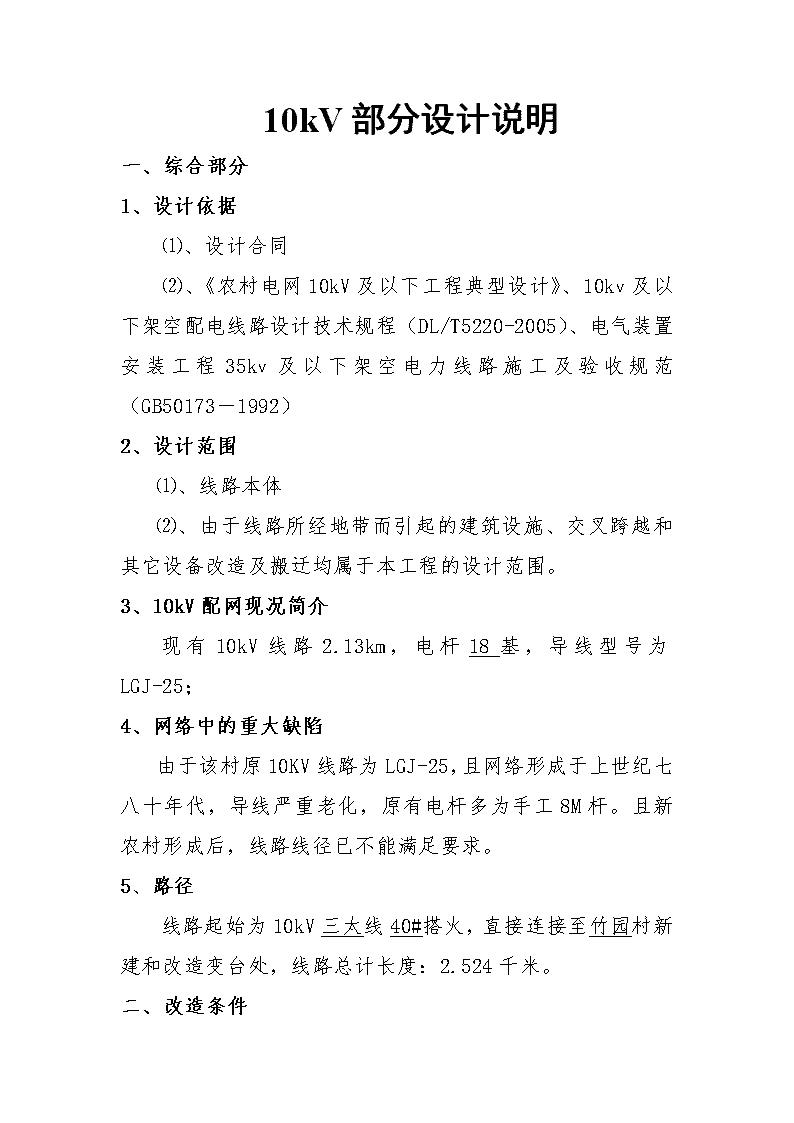

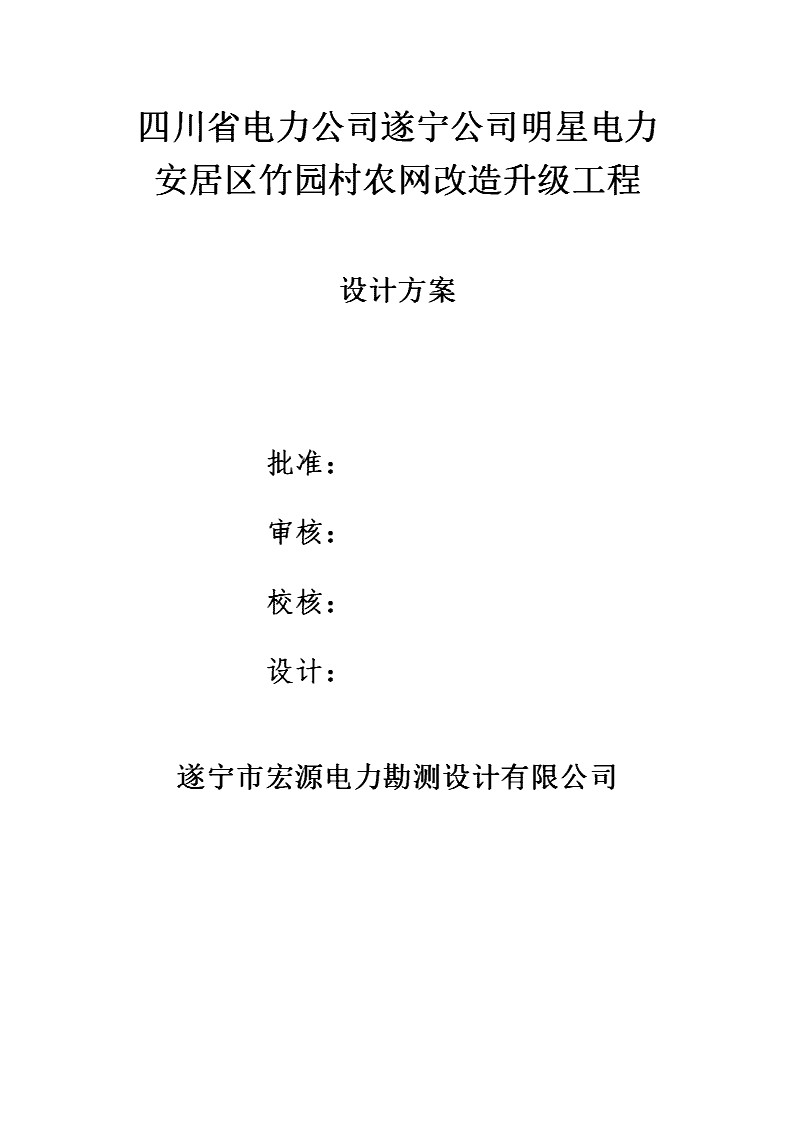

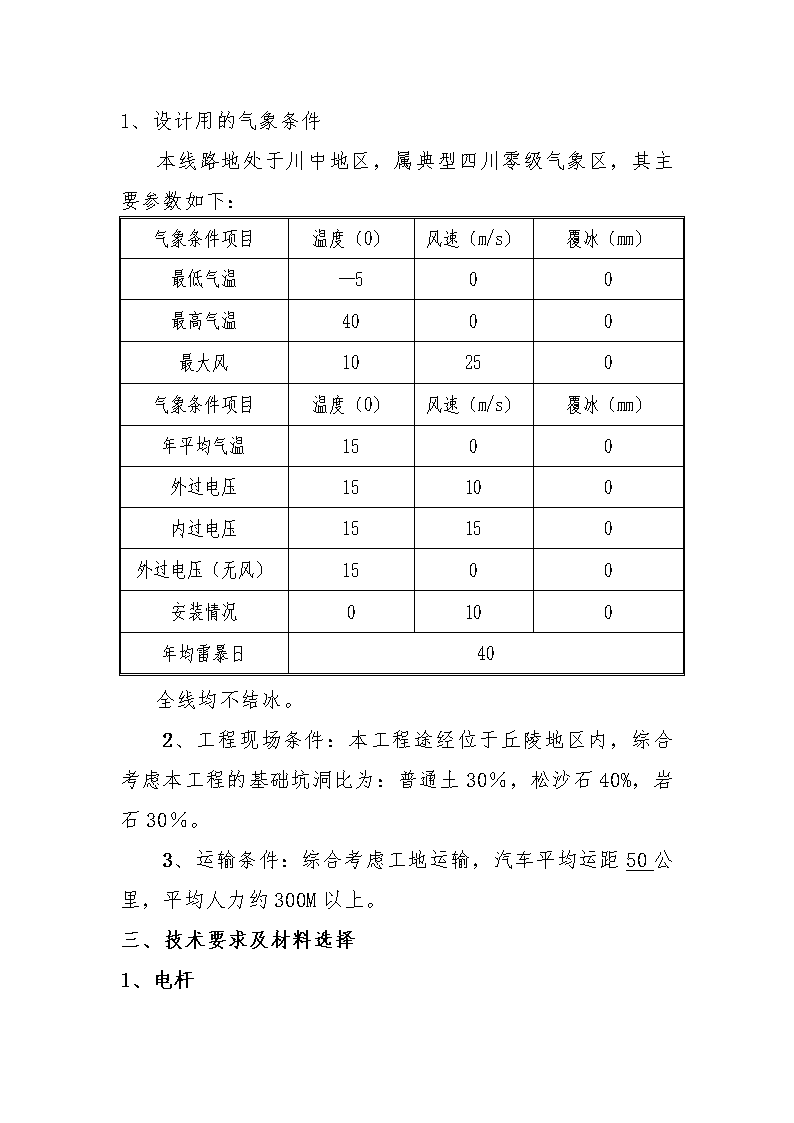

四川省电力公司遂宁公司明星电力安居区竹园村农网改造升级工程设计方案批准：审核：校核：设计：遂宁市宏源电力勘测设计有限公司 10kV部分设计说明一、综合部分1、设计依据⑴、设计合同⑵、《农村电网10kV及以下工程典型设计》、10kv及以下架空配电线路设计技术规程（DL/T5220-2005）、电气装置安装工程35kv及以下架空电力线路施工及验收规范（GB50173－1992）2、设计范围⑴、线路本体⑵、由于线路所经地带而引起的建筑设施、交叉跨越和其它设备改造及搬迁均属于本工程的设计范围。3、10kV配网现况简介现有10kV线路2.13km，电杆18基，导线型号为LGJ-25；4、网络中的重大缺陷由于该村原10KV线路为LGJ-25，且网络形成于上世纪七八十年代，导线严重老化，原有电杆多为手工8M杆。且新农村形成后，线路线径已不能满足要求。5、路径线路起始为10kV三太线40#搭火，直接连接至竹园村新建和改造变台处，线路总计长度：2.524千米。二、改造条件 1、设计用的气象条件本线路地处于川中地区，属典型四川零级气象区，其主要参数如下：气象条件项目温度（0）风速（m/s）覆冰（mm）最低气温—500最高气温4000最大风10250气象条件项目温度（0）风速（m/s）覆冰（mm）年平均气温1500外过电压15100内过电压15150外过电压（无风）1500安装情况0100年均雷暴日40全线均不结冰。2、工程现场条件：本工程途经位于丘陵地区内，综合考虑本工程的基础坑洞比为：普通土30％，松沙石40%，岩石30％。3、运输条件：综合考虑工地运输，汽车平均运距50公里，平均人力约300M以上。三、技术要求及材料选择1、电杆 1、本工程使用的电杆弯矩不小于20kN/m。2、全线共使用直路杆6基；分支杆、转角杆、耐张杆11基；终端杆5基，共计22基。共计需用电杆：普杆φ190×12米，22根。2、导线依据该村用电特点,按5～10年负荷增长，考虑选用LGJ-50型导线，共计2.524km。3、拉线装置及底、拉盘拉线装置系用来平衡耐张杆型的外荷重的主要方式，本工程拉线采用GJ-35能满足要求。本工程新增及改造拉线34组。4、铁附件1、本工程铁附件钢材质量必须满足钢材的材质要求，加工尺寸必须符合图纸要求。2、全部铁附件必须热浸镀锌处理。3、铁附件加工焊接质量必须满足设计图纸的要求。5、绝缘配合及金具1、直线杆采用S—210系列陶瓷横担及Ps-150/12.5Z柱式绝缘子；机械强度的安全系数K=3.0。2、耐张绝缘子（悬式）系国家定型产品，本工程采用3片组合，采用XP-70型绝缘子进行组合。3、金具：本线路金具均为85国家标准金具，其机械强度的使用安全系数均大于2.5。 6、防雷接地根据四川数万公里10kV线路的运行经验，本工程所使用的直路杆，耐张杆均利用水泥电杆自然接地，不另作人工接地体。四、施工注意事项1、在施工过程中，现场实际与图纸尺寸出入较大时，应通知监理及设计到现场进行处理。2、本工程电杆杆号及电压相序由施工单位标注。3、未涉及部分一律以施工验收规范要求为准。配变部分设计说明1、网络中的重大缺陷由于该村原多为高能耗配变，容量较小，加之农村规划建设加快和国家送家电下乡，负荷增长加快，原配变已不能满足需要。2、改造后配变情况该村共有配变5台，总容量为250KVA。其中更换配变2台，新增配变3台。 0.4kV部分设计说明一、综合部分1、设计依据：⑴、设计委托书⑵、《架空配电线路设计技术规程（SDJ206-87）》、《电力金具（GB5075-85）》、《（DL/T499-2001）农村低压电力技术规程》、《低压配电设计规范（GB50054-95）》、《电气装置安装工程施工及验收规范（GBJ232-82）》、《农村电网10kv及以下工程典型设计》。2、设计范围⑴、线路本体。⑵、由于线路所经地带而引起的建筑设施、交叉跨越和其它设备改造及搬迁均属于本工程的设计范围。3、改造村现状该村位于东禅镇，用电户328户。0.4kV线路5.47km，电杆74基，导线型号为LGJ-16和LGJ-25；4、网络中的重大缺陷 该村低压线路建于上世纪七八十年代，虽在二期农网改造中改造过,但投资并不大，现网络中有手工杆、小七米，导线对地距离不够，导线多为LGJ-16并且严重老化。由于农村规划建设加快和国家送家电下乡，负荷增长加快，原有线路已不能满足负荷发展要求。二、改造条件1、设计用的气象条件：本线路地处于川中地区，属典型四川零级气象区，其主要参数如下：气象条件项目温度（0）风速（m/s）覆冰（mm）最低气温—500最高气温4000最大风10250气象条件项目温度（0）风速（m/s）覆冰（mm）年平均气温1500外过电压15100内过电压15150外过电压（无风）1500安装情况0100年均雷暴日40全线均不结冰。2、工程现场条件：本工程途经位于灌溉的农业耕作区及丘陵内，综合考虑本工程的基础坑洞比为：普通土30％，松沙石40%，岩石30％。3、运输条件：综合考虑工地运输，汽车平均运距50公里，平均人力约250M以上。 三、技术要求及材料选择1、电杆：混凝土电杆为预应力电杆，锥度均为1／75。本工程电杆使用弯距不小于2吨/米。本工程采用φ150×10m85根，φ190×10m5根，新立电杆90根。2、导线：根据农村用电季节性的特点,按5～10年自然增长率考虑，本工程改造及延伸线路共计6.665KM,其中JKLGYJ-1KV,1*500.455KM，JKLGYJ-1KV,1*356.21KM3、拉线装置：拉线装置系用来平衡耐张杆型的外荷重的主要方式，本工程拉线采用GJ-35能满足要求。本工程新增及改造拉线112组（拉线必须配备拉线绝缘子）。4、铁附件:本工程铁附件钢材质量必须满足钢材的材质要求，加工尺寸必须符合图纸要求;全部铁附件必须热浸镀锌处理;铁附件加工焊接质量必须满足设计图纸的要求。四、施工注意事项1、在施工过程中，现场实际与图纸尺寸出入较大时，应通知监理及设计到现场进行处理。2、根据规定，拉线装置应装设拉线绝缘子。3、本工程电杆杆号及电压相序由施工单位标注。4、本章未涉及部分一律以施工验收规范要求为准。
