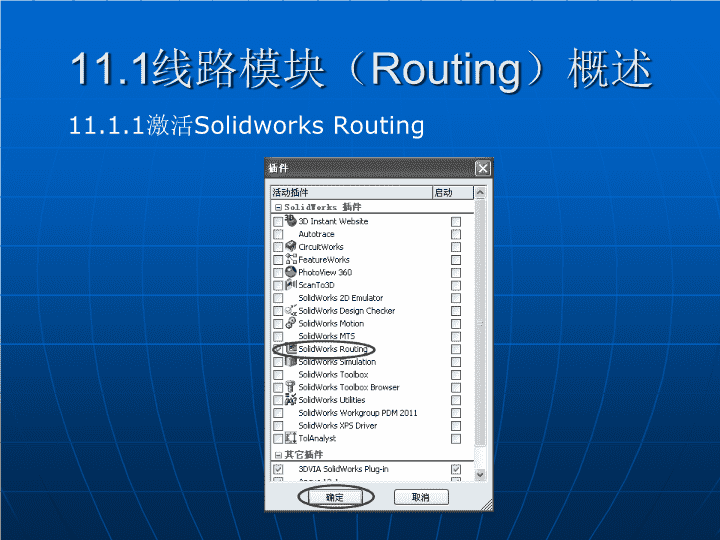

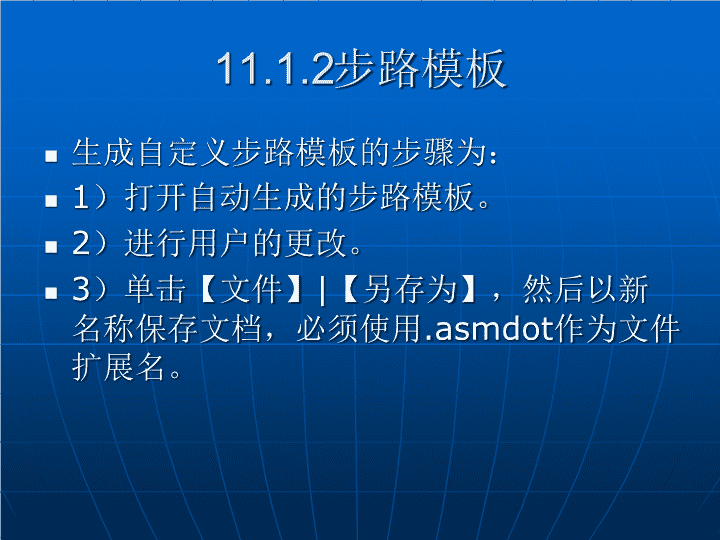

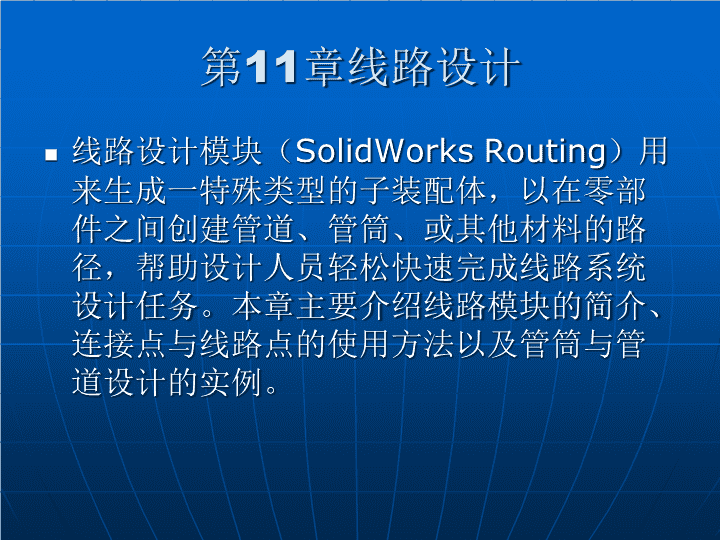

第11章线路设计线路设计模块（SolidWorksRouting）用来生成一特殊类型的子装配体，以在零部件之间创建管道、管筒、或其他材料的路径，帮助设计人员轻松快速完成线路系统设计任务。本章主要介绍线路模块的简介、连接点与线路点的使用方法以及管筒与管道设计的实例。 11.1线路模块（Routing）概述11.1.1激活SolidworksRouting 11.1.2步路模板生成自定义步路模板的步骤为：1）打开自动生成的步路模板。2）进行用户的更改。3）单击【文件】|【另存为】，然后以新名称保存文档，必须使用.asmdot作为文件扩展名。 11.2连接点和线路点 11.2.1线路点（RoutePoint） 11.2.2连接点 11.3管筒线路设计范例 11.4管道线路设计范例
