安楚高速公路施工组织设计.ppt 53页

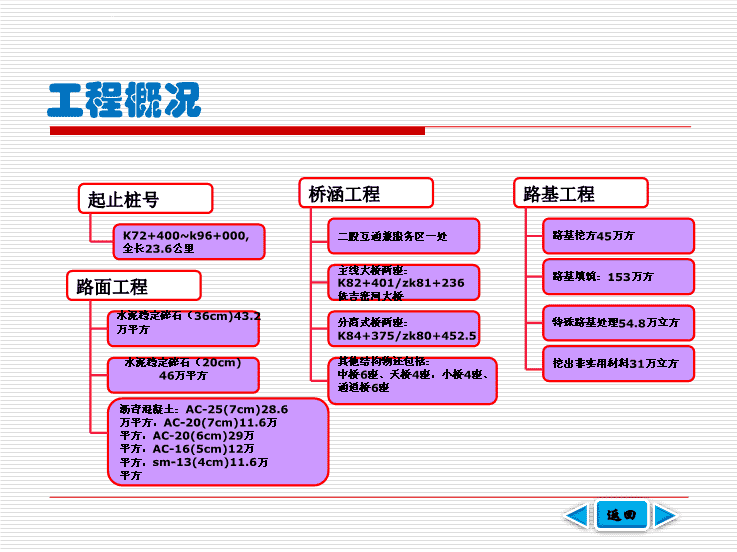

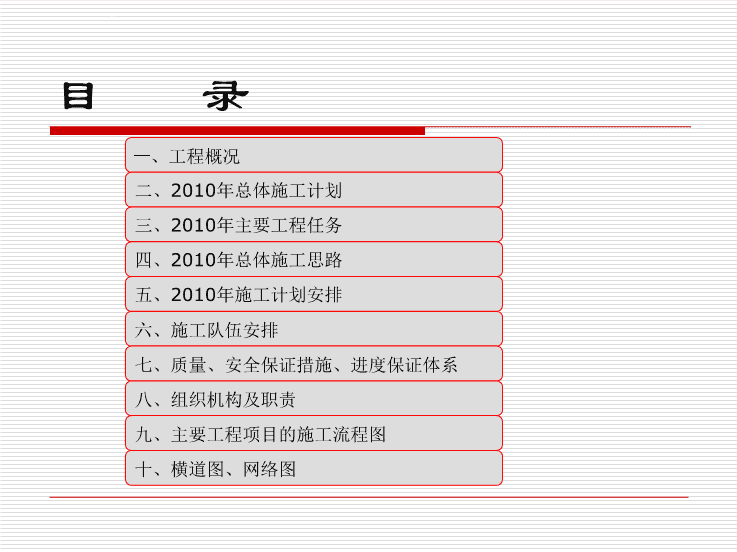

安安楚高速公路施性施工组织设计山东黄河工程局 目录一、工程概况二、2010年总体施工计划三、2010年主要工程任务四、2010年总体施工思路五、2010年施工计划安排六、施工队伍安排七、质量、安全保证措施、进度保证体系八、组织机构及职责九、主要工程项目的施工流程图十、横道图、网络图 工程概况返回起止桩号桥涵工程路基工程K72+400~k96+000,全长23.6公里水泥稳定碎石（36cm)43.2万平方水泥稳定碎石（20cm)46万平方沥青混凝土：AC-25(7cm)28.6万平方，AC-20(7cm)11.6万平方，AC-20(6cm)29万平方，AC-16(5cm)12万平方，sm-13(4cm)11.6万平方二股互通兼服务区一处主线大桥两座：K82+401/zk81+236依吉密河大桥分离式桥两座：K84+375/zk80+452.5其他结构物还包括：中桥6座、天桥4座，小桥4座、通道桥6座路基挖方45万方路基填筑：153万方特殊路基处理54.8万立方挖出非实用材料31万立方路面工程 2010年总体施工计划返回路基施工全部完成路面基层全部完成路面面层试验段全部完成桥梁工程全部完成（含桥梁附属物）桥涵工程全部完成排水工程完成90%附属工程完成70% 主要工程任务返回序号项目名称单位工程数量备注一路基工程1路基填方万立方63.92路基挖方万立方4.93路面基层万平方89.2二桥涵1箱梁预制m/跨70/32板梁预制片6783扩大基础座294钻孔桩根1175承台个466柱式墩身个2597肋板台身个328柱式台身个409盖梁个10910涵基混凝土个2611涵身混凝土个28 总体施工思路返回.板涵工程尽早全部完成，保证后期的路面施工.分离断面的小帮宽施工尽早安排施工，保证下行线的整体进度.分离断面下行线内的桥涵绕行便道尽早安排施工，以保证桥涵能够尽早施工.分离断面下行线施工一层油面为2011年的施工做准备 施工计划安排返回桩基工程：4月1日~5月30日涵洞工程：4月1日~5月30日承台工程：4月5日~6月10日墩柱工程：4月15日~6月15日盖梁工程：5月1日~7月15日桩基工程：4月1日~7月15日梁板预制：4月1日~5月30日梁板吊装：5月1日~8月15日桥面系及附属：5月15日~8月30日路基工程：4月15日~7月15日路面底基层：4月15日~9月15日路面基层：6月1日~9月30日路面面层：8月15日~9月30日排水工程：6月15日~10月20日附属工程：6月15日~10月20日 A4合同段平面、纵段图桥一队桥二队桥三队桥四队桥五队路基一队路基二队路基三队梁场梁场土场土场桩基队桥六队路面队防护一、二队返回 施工队伍安排φ返回序号名称施工段落施工内容计划人员备注1路基一队K72+400-k84+000路基土石方工程120人2路基二队K84+000~k91+000路基土石方工程80人3路基三队K91+000~k96+000路基土石方工程70人4桥涵一队K72+400-k96+000桥涵工程160人5桥涵二队Zk73+400-zk81+900桥涵工程140人6桥涵三队K72+400-k80+000桥涵工程140人7桥涵四队K80+000-k86+000桥涵工程120人8桥涵五队K86+000-k91+000桥涵工程50人9桥涵六队K91+000-k96+000桥涵工程50人10桩基队K72+400-k96+000钻孔桩工程70人11路面队K72+400-k96+000路面工程180人12防护一队K72+400-k84+000防护及排水工程80人13防护二队K84+000-k96+000防护及排水工程80人 路基工程施工队伍安排返回序号队伍施工段落施工内容工程量（万立方）软件处理路基填筑路基填方1、路基一队K72+400-k84+000路基土石方工程042.31.62、路基二队K84+000-k91+000路基土石方工程015.403、路基三队K91+000-k96+000路基土石方工程06.23.3 桥涵工程施工队伍安排返回序号队伍施工段落工程内容工程量备注1桥涵一队K72+400-k96+000梁板预制及吊装678片2桥涵二队Zk72+400-zk81+000桥涵工程涵洞10道桥梁7座3桥涵三队K72+400-k80+000桥涵工程涵洞14道桥梁4座4桥涵四队K80+000-k86+000桥涵工程涵洞14道桥梁4座5桥涵五队K86+000-k90+000桥涵工程涵洞1道桥梁4座6桥涵六队K91+000-k96+000桥涵工程桥梁4座7桩基队K72+400-k96+000钻孔桩工程117根 路面及附属工程施工队伍安排返回序号队伍施工段落工程内容工程量备注1路面队K72+000-k96+000路面工程水泥稳定碎石（36cm）43.2万平方，水泥稳定碎石（20cm)46万平方，沥青混凝土：AC-25(7cm)28.6万平方；AC-20(7cm)11.6万平方；AC-20(6cm)29万平方；AC-16(5cm)28.6万平方；SM-13(4cm)28.2万平方2防护一队K72+400-k84+000防护及排水工程11.6km(双侧）3防护二队K84+000-k96+000防护及排水工程11.6km(双侧） 路基一队施工安排返回序号队伍施工段落施工内容工程量（万立方）软基处理路基填筑路基挖方1路基一队K72+400-k84+000路基土石方工程042.31.6施工设备平地机3台、挖机机10台、压路机6台、装载机4台、推土机4台施工安排进场设备：4月10日，施工安排：4月15日开始进行施工，下行线一个封层作业面、两个小帮宽作业面；上行线两个路基填筑作业、一个挖方作业面；同时修建下行线旧路上的桥涵绕行便道，绕行便道5月10日前完成。5月中旬封层完成1km,其余8月中旬全部完成。 路基二队施工安排返回序号队伍施工段落施工内容工程量（万立方）软基处理路基填筑路基挖方1路基二队K84+000-k91+000路基土石方工程015.40施工设备平地机2台、挖机机6台、压路机4台、装载机3台、推土机4台施工安排进场设备：4月10日，施工安排：4月15日开始进行施工，k85~k87段路基封层与路基填筑同时进行施工，计划路基封层一个作业面、路基填筑二个作业面。5月中旬封层完成2km,其余6月中旬全部完成。 路基三队施工安排返回序号队伍施工段落施工内容工程量（万立方）软基处理路基填筑路基挖方1路基二队K91+000-k96+000路基土石方工程06.23.3施工设备平地机2台、挖机机4台、压路机4台、装载机3台、推土机4台施工安排进场设备：4月10日，施工安排：4月15日开始进行施工，一个封层作业面、两个路基填筑作业面、一个挖方作业面。5月中旬封层完成2km,其余7月中旬全部完成。 桥涵一队施工计划安排返回序号规格总量剩余数量施工工期备注110m2972454月1日-7月15日底模设置50套，保证每天6~7片梁213m297165320m331268合计925678预制梁现有底模50套，外模20套，且锅炉已经安装完成，计划4月1日开始产梁，并进行蒸汽养生，保证每天预制生产6~7片。生产顺序按照现场桥梁下部的工程进度安排。梁板吊装从5月1日起连陆续开始进行吊装，及时将梁场内完成的预制梁吊装。 桥涵二队施工计划安排返回序号名称施工段落施工内容数量工期计划人员备注1桥涵二队Zk73+400-zk81+900涵洞10道4月15日-5月30日140人4套模板承台64月15日-6月10日2套模板墩柱554月20日-6月15日4套模板肋板145月1日-7月15日5套模板盖梁275月1日-7月15日5套模板现浇盖板70m6月1日-8月15日全幅桥涵二队施工段落为我标段桥涵工程的重难点，包括旧路拆除、现浇箱梁等，总体安排在4月15日前将旧路的桥涵绕行便道施工完成，然后立即进行桥涵施工。并派驻专职安全员进行安全控制，保证现场的施工安全。 桥涵三队施工计划安排返回序号名称施工段落施工内容数量工期计划人员备注涵洞14道4月15日-5月20日5套模板承台64月20日-5月30日2套模板墩柱225月1日-6月15日4套模板肋板145月1日-6月15日5套模板盖梁145月1日-5月30日4套模板桥涵三队主要施工任务为分离断面上行线中的桥涵工程，由于上下行在路面施工中存在交通导流，因此上行线的进度控制同样十分重要。涵洞工程控制在5月20日前完成，保证路基的联通。桥梁下部控制在6月30日前完成，为后续施工创造条件。 桥涵四队施工计划安排返回序号名称施工段落施工内容数量工期计划人员备注涵洞3道4月1日-4月30日120人1套模板扩大基础84月1日-4月30日2套模板承台64月20日-5月20日2套模板墩柱715月1日-6月15日8套模板肋板264月15日-5月30日4套模板盖梁385月10日-7月15日84套模板桥涵四队施工段落有我标段桥梁工程的控制点工程：依吉密河大桥该桥涵在水中施工，施工难度大。因此该施工队将在保证其他工程进度的同时，重点控制依吉密河大桥的施工质量及进度。为我标段的整体工期满足项目需要。 桥涵五队施工计划安排返回序号名称施工段落施工内容数量工期计划人员备注涵洞1道4月1日-4月20日120人1套模板扩大基础144月1日-5月20日2套模板承台54月20日-5月20日2套模板墩柱214月20日-5月30日3套模板肋板104月15日-5月15日3套模板盖梁295月1日-7月15日6套模板桥涵五队施工重点为桥梁下部施工，尽快完成桥梁下部施工，从而给后续工序梁板吊装、桥面系及路面施工创造有利条件。 桥涵六队施工计划安排返回序号名称施工段落施工内容数量工期计划人员备注扩大基础74月1日-5月30日50人2套模板承台54月20日-5月10日2套模板墩柱394月15日-5月30日4套模板肋板164月15日-5月15日4套模板盖梁235月1日-7月15日6套模板桥涵六队施工任务为桥梁下部工程，桥梁下部工程的尽快完成将给后续工程梁板吊装、桥面系及路面工程创造有利条件。桥梁下部工程控制在6月20日完成，为后续施工创造条件。 桩基队施工计划安排返回序号桩号形式桩基设计数量剩余数量工期备注1K75+7173-13m1884月1日-4月15日2台钻机2K77+5503-10m884月16日-4月30日2台钻机3K77+9223-10m12125月1日-5月20日2台钻机4K80+4804-20m10104月10日-5月20日2台钻机5K82+4018-20m33244月1日-5月20日4台钻机6Zk74+367.53-20m1284月21日-5月20日2台钻机7Zk74+876.53-20m885月1日-5月20日2台钻机8Zk76+310.73-20m1244月11日-4月20日2台钻机9Zk79+398.53-10m12125月1日-5月20日4台钻机10Zk81+2368-20m33164月1日-4月30日4台钻机11Zk80+452.520+30+20m1254月1日-4月30日2台钻机12Zk84+8753-20m3624月1日-4月30日1台钻机合计117预计进场14台钻机 路面队施工计划安排返回序号名称施工段落施工内容数量工期计划人员备注1路面队K72+400-k96+000水泥稳定碎石（36cm)43.2万平方5月15日-8月30日180人水泥稳定碎石（20cm)46万平方6月15日-9月30日沥青混凝土AC-20(7cm)11.6万平方8月15日-9月30日沥青混凝土AC-20(7cm)11.6万平方8月15日-9月30日沥青混凝土AC-20(7cm)11.6万平方不做计划沥青混凝土AC-20(7cm)29万平方沥青混凝土AC-16(5cm)12万平方沥青混凝土AC-13(4cm)28.2万平方路面队负责全标段的路面工程施工，2010年路面施工计划：路面基层全部完成，路面面层试验段完成，下行线路面底面层完成。路面基层施工配备两套完整的摊铺设备，两个工作面同时施工。 防护一、二队施工计划安排返回序号名称施工段落施工内容数量工期计划人员备注1防护一队K72+400-k84+000防护及排水工程11.6km6月15日-10月20日80人附属完成70%，排水完成90%2防护二队K84+000-k96+000防护及排水工程12km6月15日-10月20日80人附属完成70%，排水完成90%我标段进场两个防护队伍，每个防护队伍计划进场80人，每个防护队伍分3-4个施工作业面同时进行。 质量保证措施返回.1、制定质量计划。.2、加强施工过程控制。.3、保证检验、试验的真实性、可靠性、可追塑性，保证过程质量随时处于可控状态。.4、严格控制不合格产品的出现。.5、完善质量记录，做到及时、真实。.6、定期对施工人员进行培训，加强质量意识。.7、专人负责缺陷期内对工程的维护。 安全保证措施返回●1、建立健全施工安全机构。●4、科学施工，完善安全生产操作操作规程●5、突出重点，健全安全生产预报措施●6、坚持现场标准化管理●7、加强安全防护●8、加强电源、火源管理●9、确保机械设备及人身的安全●2、严格监督，完善安全生产检查制度●3、安全教育经常化、制度化，提高全体施工人员的安全意识 质量保证体系质量第一信息灵通优化管理结构职位职责明确人员到位材料采购材料试验QC小组施工中的三检完好无缺充分利用优化施工方案机械设备保证质量第一用户至上预防为主企业精神组织保证技术保证思想保证专检人员监督监理监督经济保证信息反馈质量责任制质量与工资收入挂钩确定方针目标制定创优规划质量保证体系施工方法保证物资保证回访用户与保修竣工验收PDCA循环测试计量控制业主保证技术交底标准化施工学习规范验标质量控制奖罚兑现分项分部质量认定质量监督保证返回 安全保证体系返回安全保证体系框图思想保证安全教育组织保证项目经理控制两率措施保证制度保证经济保证包保责任制二级检查经济责任制人身安全档案定期检查工资挂钩经常检查安全资金挂钩总结评比奖罚兑现抓好两重点安全设施档案安全劳动竞赛五防措施得力措施得力措施得力全员安全无事故安全月下步规划安全信息反馈安全第一预防为主宣传劳动法和劳动政策三工教育安全生产知识学习负伤率5‰重伤率0.5‰安全领导小组施工队安全小组班组安全日常生活机械车辆 进度保证体系建立健全调度指挥系统各级领导层层负责分片包干加强思想教育提高合同工期意识协调好各方关系创造良好施工环境编制科学合理的施工组织计划做好物质供应和后勤保证突出重点日清月结杜绝返工和安全事故工程例会制度工期责任制度实行内部承包制度工期保证体系组织保证工作保证制度保证返回 项目组织机构返回项目经理财务部项目总工项目书记项目副经理工程部合约部质检部综合办公室物资部安保部路基一队路基二队路基三队桩基队桥涵一队桥涵二队桥涵三队桥涵四队桥涵五队桥涵六队路面队防护一队防护二队 项目经理职责返回1、主持项目全面工作，对公司经理负责。贯彻实施公司质量方针和质量目标，建立项目质量保证体系，组织编制（项目质量计划），明确质量职能分工，保证质量目标的实现，对工程质量优劣负全面责任；2、严格执行公司质量体系文件和各项管理制度，定期组织项目质量检查、评比和改进。行使质量否决权；3、认真履行工程质量承包合同，同时强化项目管理的“四控制”、“三管理”、“一协调”，保证兑现合同承诺；4、对进入项目的人力、资金、材料、施工机械等资源按时段进行优化配置，合理安排施工进度，保证均衡生产，做到文明施工。5、组织项目质量成本预算、控制、分析和考核，用好项目资金，节约开支，降低成本消耗，提高效益；6、及时组织项目质量分析会，对质量问题和不合格品按“三不放过”的原则进行分析，并向公司职能部门反馈各种质量信息；7、组织动员项目全体质量人员积极配合内外质量审核，对审核发现的不合格项，制定切实可行的纠正措施，限期整改，避免或减少不合格项的重复出现；8、负责工程管理和审核，批准购买符合质量要求的原材料和半成品；9、认真履行国家颁发的安全技术劳动保护的法令、法规、规章制度；及时布置季节性安全技术和劳动保护工作，及时解决安全隐患；组织有关单位、部门进行全员安全教育，并对生产管理和技术人员、工人进行定期考核；10、贯彻执行国家、行业、云南省有关环境保护的法令、法规、条例；及时布置季节性的环境保护工作，进行定期不定期的环境检查，及时解决环境保护中的问题；组织领导有关单位i、部门进行全员环境教育。 项目总工职责返回1、在项目经理领导下，主持本项目的施工技术管理工作，对所施工的工程质量负技术指导责任。2、协助项目经理贯彻执行上级质量方针和目标，指导质量体系在本单位的有效运行。3、组织项目专业技术人员进行施工图纸会审，参加业主或设计单位组织的施工图纸会审和技术交底，并做好会审和交底记录。4、组织编制工程项目质量计划、实施性施工组织设计和关键工序及特殊工程作业指导书。5、审核项目材料需用计划和加工订货计划：监督有关人员做好进货或或工程的质量自检、专检或交接检，保证进货和工程质量控制符合标准要求。6、组织重要部位和特殊工程的隐蔽工程的验收，对发现的不合格或潜在的不合格及时采取纠正和预防措施，并验证措施的实施效果。7、推广应用新工艺、新技术、新材料，努力提高施工工艺水平和操作技能。8、定期召开质量分析会，检查质量体系运行的适应性和有效性，及时研究处理质量活动中的重大技术问题，对质量持有否决权。9、定期组织项目工程质量检查，主持单位工程质量评定。 工程部职责返回1、在项目经理组织下，协助项目总工编制项目质量计划，并规定特殊工程和关键工序的施工方案、技术措施。负责按工程合同要求组织现场的施工，对施工的全过程进行控制，对工程的施工进度、文明施工负责，建立施工日志，作好并检查有关人员施工过程中检验和试验状态的记录，作好特殊过程、关键过程的施工记录。2、负责项目经理部范围内的技术性文件和资料的统一管理。贯彻执行国家有关规范、验收标准及上级、业主、经理规定的规章制度、措施。3、负责项目经理部范围内的技术性文件和资料的统一管理。负责竣工资料的编制、组卷移交工作，保存各项检验和试验记录。4、负责按照《进货检验和试验程序》、《过程检验和试验程序）和《最终检验和试验程序》组织施工全过程的检验、试验和记录。负责对图纸进行会审，对工程中各工序进行书面技术交底，参加施工指导和工程验收，对工程的每一分项、分部工程进行质量检查、评比和记录。5、负责编制材料设备需要计划，协助物资设备科做好材料、设备的选型、订货工作。负责重要物资、工程设备、构配件、新型材料的试验、检验和运行。6、负责对工程中出现的不合格品进行控制，并制定和组织实施纠正措施。7、负责按照《检验、测量、试验设备控制程序》要求，管理各种计量设备的使用，、校准维修和保养，并按合同要求向业主提供有关技术资料。8、负责组织新技术、新材料、新工艺、新设备的推广应用和实施。9、开展Qc小组活动和统计技术的推广应用。10、负责工程半成品的防护及交付工程中的保护。负责履行合同要求的工程交付后的维修保养工作。 质检部职责返回1、认真执行国家颁发的施工规范、质量验评标准和上级部门质量体系文件规定。2、负责工程项目质量检查工作，对施工工程的工程质量进行跟踪监控，防止质量通病发生。3、在施工过程中，严格落实“自检“、”专检”、“交接检”制度，认真做好检查记录。4、负责施工过程中检验和试验所发现的不合格标识上报，并通知操作者和下道工序的施工者，避免不合格品的转序。5、充分行使质量否决权，对违反或因使用不合格材料而造成的事故和隐患者，下达停工或罚款通知单，并及时上报上级。6、全面进行质量检查，掌握质量动态，做好质量信息收集、整理和反馈工作，定期对各分部分项工程质量做出书面总结，及时汇报给技术负责人。7、协助主管工程师，对有关技术交底进行质量复查，确保工程顺利进行。8、及时、全面、规范的做好分项、分部、单位工程的质检资料，并及时报签、整理、归档。 安保部职责返回1、认真贯彻执行上级有关部门关于安全管理工作的方针、政策、法规，结合本项目的实际制定安全保卫措施。2、建立健全项目部安全保卫工作组织机构，做到群防群治并及时传达上级有关安全保卫工作的指示精神。3、经常检查施工现场的安全保卫工作，对发现存在的隐患及时督促落实整改。4、建立健全资料档案，做好安保工作记录，及时上报各种安保工作内业资料。5、加强与地方和上级安保部门的联系，掌握政策法规和上级指示精神。6、做好重点区域重点部位的安全保卫工作，杜绝各类违法案件的发生，保证施工生产的顺利进行。7、组织开展有关安全保卫工作的竞赛活动，结合劳动竞赛进行评比奖罚，督促安全保卫工作的顺利进行。8、完成上级业务部门及公司领导交办的其他工作。 计量合约部职责返回（一）、合同工程师职责：1、认真仔细的研究各种有关合同文件，按《合同法》的有关规定做好合同管理工作。2、做好对内、对外各种合约的起草、审查、签署工作，保证工程中各类合同的时效性、合法性和准确性。3、为本工程全过程的各项重大采购、专业技术合作等决策提供周密、细致的可行方案。4、配合施工部门认真做好变更索赔工作，使其立项及时有效、数据准确、资料充分完善。5、积极配合各部门做好各项工作，完成项目领导交给的其他工作。（二）、计量工程师职责：1、认真研究招标文件、图纸、合同等有关文件。2、严格按《统计法》、招标文件、施工图纸、合同等有关条款的要求，认真、仔细的做好计量工作。做到数据准确无误，记录清晰，上报资料及时到位。3、认真依据各阶段施工计划，做好各种计划表格，数据准确，并具有实时性。4、做好成本核算、成本控制工作，严格控制成本扩大，防止成本效益流失。5、积极配合各部门做好其他工作，认真完成项目领导安排的各项其他工作。 财务部职责返回1、严格遵守《会计法》等相关的国家法律、法规，保证财务工作的合法性、真实性。2、严格遵守《税收征管法》，依法照章纳税，不偷税、不漏税。3、严格遵守国家的银行结算支付制度，支付手续，杜绝工程款超拨。4、做好会计基础工作，规范工作，保障会计工作达标。5、遵守公司下发的各项规章制度，做好内部财务控制。6、负责本项目资金回笼工作，配合相关部门编制资金支出计划。合理使用资金，提高资金的使用效率。7、保证资金的专项专用，杜绝挪用、挤占工程款现象的发生，保证资金的正常使用。8、如出现工程款资金短缺，积极与上级相关部门联系，通过采取公司资金中心贷款等方式，保证工程资金的充足，使工程顺利进行。9、配合有关部门进行成本预测及控制。做好本项目的成本核算、考核、与分析工作。10、做好领导安排的其他工作。 物资设备部返回1、在项目部的领导下，负责整个项目工程材料的采购供应工作。制定物资管理规定，建立健全物资管理规章制度。2、负责项目的物资采购、供应计划的规定，按时完成各种报表工作。3、抓好贯标认真工作，贯彻落实公司《物资管理暂行规定》及《物资采购招投标办法》。4、负责公司承建工程项目所需物资供方的选择、考核、评价、认可，建立《合格供方名册》。5、负责全公司的物资清查、修旧利废、多余物资的调剂与处理：督促检查物资节约指标的落实；组织废旧物资的回收上交和押金清退，抓好仓储业务与标准化建设。6、物资采购和管理，杜绝一切违纪行为。7、搞好变更索赔工作，开展降耗增效活动。8、变更项目部领导安排的其他工作。 综合办公室职责返回1、负责项目经理部综合办公、业务招待，车辆调派和日常管理及考勤工作；2、负责项目部行政文件的收发、登记、管理、传阅和归档工作；3、负责项目部行政文稿的起草和上报工作；4、负责项目部和施工现场的宣传工作；5、负责项目部文件图表的打印和复印的管理工作；6、负责项目部所属各部门及各施工队的队伍管理和施工现场及生活区域的环境保护及卫生监督检查工作；7、负责项目部各部门的协调工作；8、做好施工现场的地上附着物和地下管线的核实、拆改和保护工作；9、负责与地方政府及相关部门的协调工作，并做好在施工生产过程中引发的扰民和民扰而影响施工的群众工作。 主要工程项目施工流程图返回2、路面底基层、基层施工工艺流程图3、路面面层施工工艺流程图4、钻孔桩施工工艺流程图5、墩台身及盖梁施工工艺流程图6、空心板梁预制施工工艺流程图7、现浇预应力连续箱梁施工工艺流程图8、梁板安装施工工艺流程图1、路基施工填筑工艺流程图 路基填筑施工工艺路基填筑按“四区段、八流程”法施工，四区段：填铺区、整平区、碾压区、检测区；八流程：施工准备→施工放线→基底处理→填土→整平→碾压→检测→边坡整型。施工中根据构造物、机械的生产能力及具体的地形情况划分施工作业区，采取横断面全宽、纵向分层填筑方法，松铺厚度、碾压遍数按试验路段结果要求。施工准备测量放样分层填料摊铺整平碾压沉降观测修整边坡边坡防护验收挖排水沟补充洒水压实度检测晾晒循环返回 路面底基层、基层施工工艺施工中根据构造物、机械的生产能力及具体的地形情况划分施工作业区，采取横断面全宽摊铺方法，松铺厚度、碾压遍数按试验路段结果要求。选定料源材料试验配合比设计备料拌和设备安装调试下料运输摊铺验收基层清扫修整碾压密实度检测试验段选定底基层清扫整修底基层验收施工放样试验段摊铺碾压密实度检测收集数据编制实施方案养生洒水潮湿施工放样验收养生返回 路面面层施工施工工艺摊铺碾压密实度检测验收基层清扫修整碾压密实度检测收集数据编制实施方案选定料源材料试验配合比设计备料拌和设备安装调试下料试验段选定基层清扫整修基层验收施工放样试验段摊铺运输返回 说明首先检查和整理下承层拌合沥青混凝土，下面层沥青的加热温度控制在140～160℃，石料加热温度达到规范要求，混合料出厂温度控制在140～160℃。将运输车辆的车厢清扫干净，并在车厢侧板和底板涂一薄层油水(柴油:水＝1:3)的混合液，但不得有余液积聚在车厢底部。摊铺前先清扫路面，正常施工时摊铺温度控制在110～130℃，但不超过165℃，低温施工时，温度控制在120～140℃，但不超过175℃。混合料完成摊铺后，立即检查宽度、厚度、平整度、路拱及温度，对不合格处及时进行调整。随后按试验路段确定的压实设备的组合及程序进行充分、均匀地压实。返回 钻孔灌筑桩施工工艺采用冲击钻机进行钻孔。吊车吊放钢筋笼。导管法灌注混凝土。严格控制钻进速度泥浆比重。严格控制灌注时混凝土埋管深度平整场地下沉、埋设护筒泥浆制备桩位放样钻机就位钻进清孔测量钻孔深度、斜度、孔径制作钢筋笼吊放钢筋笼安装导管导管试拼、封闭检验测量砼面高度灌注水下砼拔出护筒砼备料输送砼制备砼凿桩头、检测二次清孔返回 墩台身及盖梁施工工艺墩身、盖梁模板均采用大型钢模板。选用优质的脱模剂。严格控制振捣质量。做到内实外美。钢筋制作施工放样搭设支架养护安放钢筋骨架支立模板监理工程师检查浇筑混凝土拆模检测模板制作涂脱模剂尺寸检查砼运输制作试块返回 现浇砼箱梁施工工艺采用满堂支架现浇的施工方法。排架施工前应经过严格的验算。施工考虑预拱度和地基沉降。场地硬化脚手架支立模板支立钢筋绑扎浇注梁体砼拆支架养护拆侧模、芯模铺设纵横木方、垫板对支架预压、测量钢筋加工砼制备逐渐减压施工设备检测模板检、修、调整砼试件制作压试件支架预压钢筋模板检查转序返回 空心板预制施工工艺钢木内模组拼立设内模绑扎顶板钢片检查波纹管安装波纹管下料锚垫板安装钢筋下料绑底板、钢筋立设箱梁外模钢外模加工预制台座就绪底模清理测量放线封锚孔道压浆预应力张拉养护、移位制浆锚具检查试件制作压试件混凝土浇注养护拆模清孔穿束钢铰线下料砼拌制、运输制作试件返回 说明先规划预制厂地，平整压实，处理好场地地基底座的反拱度值应参照设计文件所提供的反拱度值反拱度应做成抛物线或圆曲线。采用大型钢模板整体拼装。钢筋应符合GB13013-91和GB1499-98的规定，钢筋加工严格按图纸下料、制作钢筋，运到现场，在底板上按设计位置绑扎。低松驰高强度预应力钢绞线应符合（GB/T5224-2003）标准的规定。施工过程中的钢绞线截断宜采用切断机或砂轮锯，不得使用电弧。波纹管采用塑料波纹管，按设计长度连接，接头处用胶带缠牢，防止漏浆梁砼用自拌混凝土，砼运输车运输浇注返回 梁板安装施工工艺箱梁吊装采用吊环吊装，用拖挂车运输，吊车吊装。制定专门的吊装方案，派专人负责。准备工作工程师批准梁板装车、运输吊车就位吊梁、落梁就位进行下一片梁吊装重复上述，架梁完毕横隔板连接、湿接缝浇筑自检技术指标工程师终检验收拖车炮车检查测量放样安装支座返回 总体施工计划横道图总工期总体工期年度工程量工期安排20112012201320142015项目月份8124812481248124812一、路基工程1、路基填筑75万m311.8-12.82、路基挖方4.8万m3二、桥涵工程1、涵洞工程28道2、桩基工程117根3、承台工程46座4、扩大基础29座5、墩柱、肋板331个6、盖梁工程109座11.8-15.87、梁板预制678片8、梁板吊装925片9、桥面系工程10、箱梁施工75m三、路面工程1、路面底基层43.2万m32、路面基层46万方m33、路面面层(试验段)2.86万m3四、防护排水工程1、防护工程21.2km2、排水工程16.5km 年度总工期月份456789日期102030102030102030102030102030102030路基工程：4月1日-5月30日承台工程：4月5日-6月10日墩柱工程：4月15日-6月15日盖梁工程：5月1日-7月15日梁板预制：4月1日-7月15日梁板吊装：5月1日-8月15日桥面系：5月15日-8月30日涵洞工程：4月1日-5月30日路基工程：4月15日-8月15日路面底基层：5月15日-9月15日路面基层：6月1日-9月30日路面面层：6月15日-10月20日排水工程：5月15日-8月30日附属工程;6月15日-10月20日桩基工程60承台工程76墩柱工程62盖梁工程67梁板预制107梁板吊装107桥面系107涵洞工程60路基工程123路面底基层123路面基层124施工网络图： 谢谢大家！
