系梁、承台施工技术方案 17页

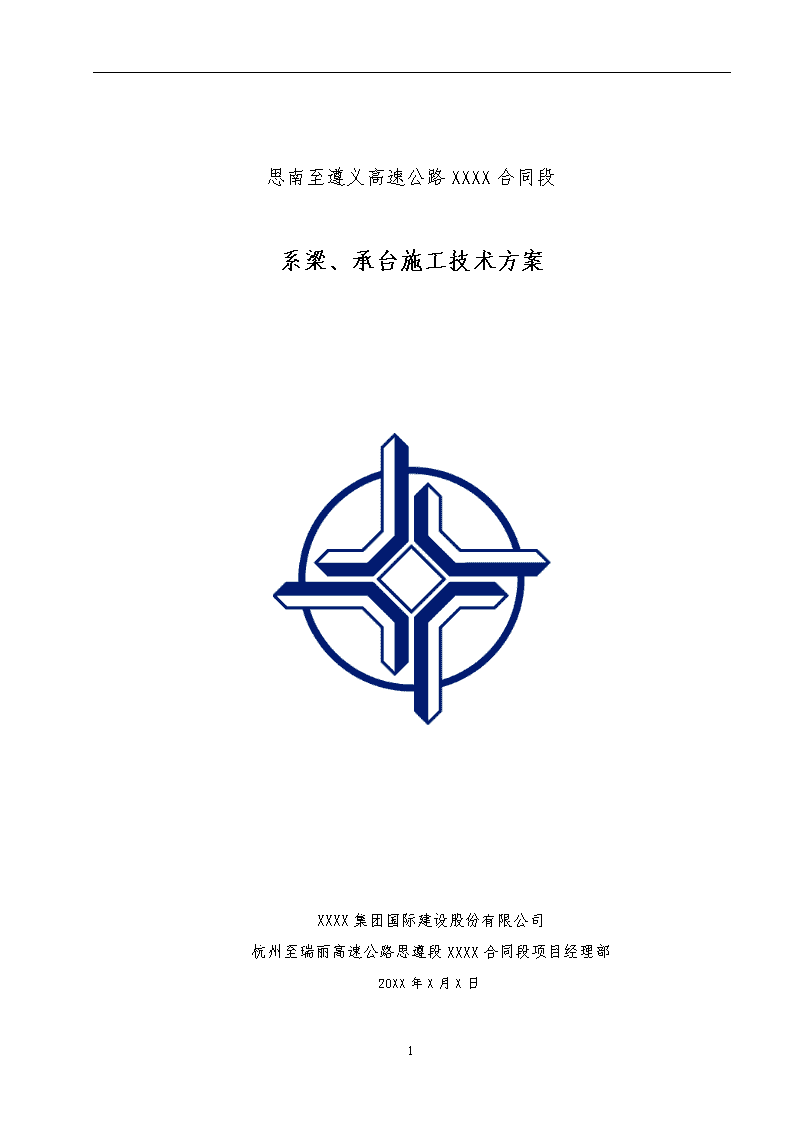

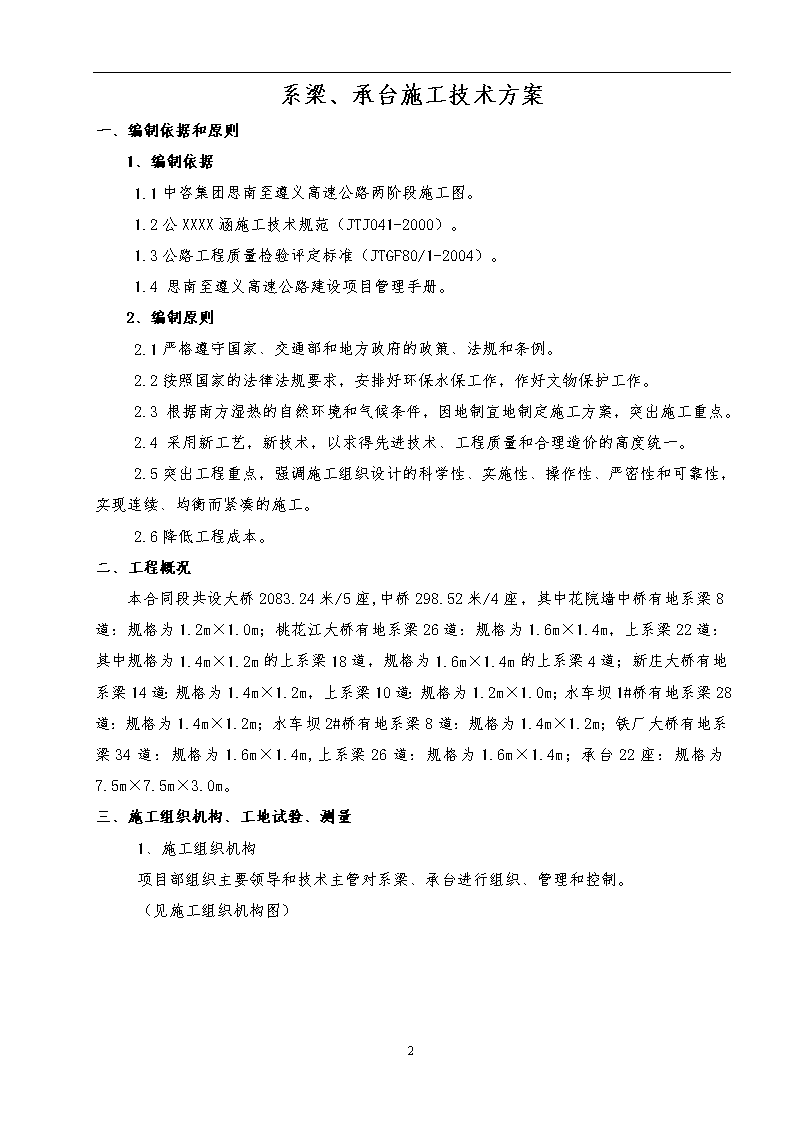

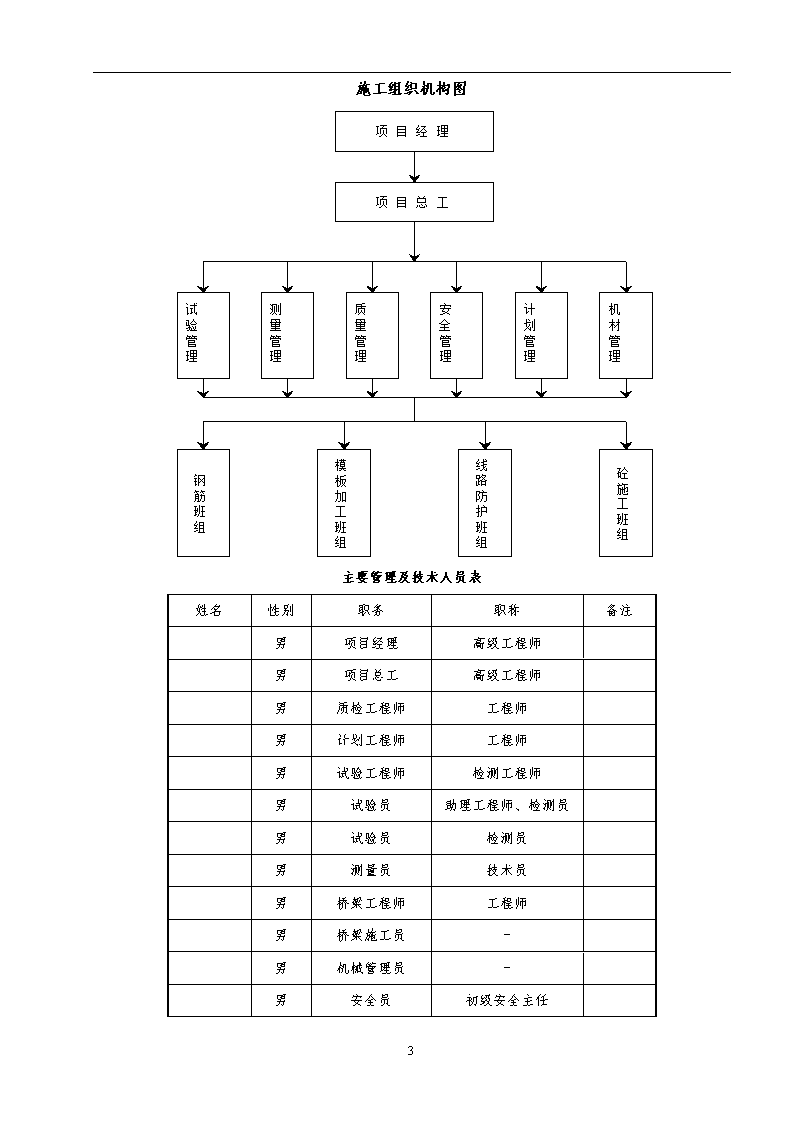

思南至遵义高速公路XXXX合同段系梁、承台施工技术方案XXXX集团国际建设股份有限公司杭州至瑞丽高速公路思遵段XXXX合同段项目经理部20XX年X月X日16 系梁、承台施工技术方案一、编制依据和原则1、编制依据1.1中咨集团思南至遵义高速公路两阶段施工图。1.2公XXXX涵施工技术规范（JTJ041-2000）。1.3公路工程质量检验评定标准（JTGF80/1-2004）。1.4思南至遵义高速公路建设项目管理手册。2、编制原则2.1严格遵守国家、交通部和地方政府的政策、法规和条例。2.2按照国家的法律法规要求，安排好环保水保工作，作好文物保护工作。2.3根据南方湿热的自然环境和气候条件，因地制宜地制定施工方案，突出施工重点。2.4采用新工艺，新技术，以求得先进技术、工程质量和合理造价的高度统一。2.5突出工程重点，强调施工组织设计的科学性、实施性、操作性、严密性和可靠性，实现连续、均衡而紧凑的施工。2.6降低工程成本。二、工程概况本合同段共设大桥2083.24米/5座,中桥298.52米/4座，其中花院墙中桥有地系梁8道：规格为1.2m×1.0m；桃花江大桥有地系梁26道：规格为1.6m×1.4m，上系梁22道：其中规格为1.4m×1.2m的上系梁18道，规格为1.6m×1.4m的上系梁4道；新庄大桥有地系梁14道：规格为1.4m×1.2m，上系梁10道：规格为1.2m×1.0m；水车坝1#桥有地系梁28道：规格为1.4m×1.2m；水车坝2#桥有地系梁8道：规格为1.4m×1.2m；铁厂大桥有地系梁34道：规格为1.6m×1.4m,上系梁26道：规格为1.6m×1.4m；承台22座：规格为7.5m×7.5m×3.0m。三、施工组织机构、工地试验、测量1、施工组织机构项目部组织主要领导和技术主管对系梁、承台进行组织、管理和控制。（见施工组织机构图）16 施工组织机构图主要管理及技术人员表姓名性别职务职称备注男项目经理高级工程师男项目总工高级工程师男质检工程师工程师男计划工程师工程师男试验工程师检测工程师男试验员助理工程师、检测员男试验员检测员男测量员技术员男桥梁工程师工程师男桥梁施工员-男机械管理员-男安全员初级安全主任16 2、工地试验此工程试验工作以项目部试验室为主导，现场技术人员为辅开展试验检测工作。试验室配备各种试验设备和计量器具及专职检测人员，满足工程实验的需要。现场工地设专职试验人员负责各种试件的制作、取样和送检工作。3、工地测量现场技术人员负责施工全过程的控制测量和系梁、承台位置的定位，并负责测量工作的组织、检查、复核及测量资料收集和整理。四、劳动力安排、机械进场1、劳动力安排原则根据系梁、承台的工程量、交通、工期情况和控制目标；科学配置劳动力，在施工安排上尽量做到平衡，持续生产，避免劳动力需求过大的现象。2、劳动力安排根据此工程工期紧，系梁、承台工程应提前完成的要求，故此施工计划安排二个施工班组，每班20人左右。现场施工人员表序号姓名性别工种序号姓名性别工种1男施工队长15男钢筋工2男施工副队长16男水泥工3男技术员17男水泥工4男技术员18男水泥工5男模板工19男水泥工6男模板工20男水泥工7男模板工21男水泥工8男电工22男水泥工9男电工23男模板工10男钢筋工24男模板工11男钢筋工25男模板工12男钢筋工26男模板工13男钢筋工27男模板工16 14男钢筋工28李中彪男模板工另外杂工12个。3、主要施工机械主要施工机械表序号设备名称规格型号单位数量性能1水泥砼拌和设备750型台2良好2砼搅拌运输车8m3辆4良好3装载机XG951台1良好4水泥储存罐120t座3良好5钢筋切断机GQ40C型台1良好6钢筋弯曲机GW40型台1良好7电焊机BX1-300F-3台2良好8挖掘机PC210台1良好9发电机20KW台1良好10吊车25T台1良好11振动棒50型根2良好五、施工进度计划1、计划开工日期本工程系梁、承台施工计划于2011年3月21日进行施工准备工作，2011年3月20日正式开工，全部工程于2011年6月20日完成。2、施工进度安排根据现场实际和征地拆迁以及桩基完成检测等情况，对系梁、承台进行组织安排施工，要突出工程重点，加强施工组织的科学性、实施性、操作性、严密性和可靠性，实现连续不间断流水、均衡而紧凑的施工，先条件具备的先开工，力争早开早完工。六、施工方案1、施工准备16 各系梁、承台开工前，完成水、电、路三通；测量工作资料已报监理签认；试验工作已完成，资料已签认批复；人员、机械、设备已进场；施工用原材料已进场检验合格；各项组织机械体系等已建立（附相关资料）。2、系梁、承台施工工艺流程(见附件一)平面位置测量基础开挖基底砂浆封底钢筋安装支模浇筑基础砼。3、基础开挖基坑按规范规定进行放坡,基底工作宽度比基础尺寸宽出50cm；对开挖土方、垃圾等边挖边清理,用自卸车运到指定地点处理。基坑开挖完成后对基础进行测量放样。4、砂浆封底基坑开挖后，基坑排水，对桩基顶面标高进行复测，确认无误后，进行砂浆封底施工，厚度为10cm左右。5、钢筋加工和安装钢筋加工前认真进行除锈调直，再按设计图纸要求的级别、直径、长度、弯折型式逐根或分批加工并编号，需要接长的钢筋必须满足技术规范要求，且应进行接头拉力试验。钢筋骨架按设计图纸正确绑扎，并在模腔内准确定位，为保证钢筋适当厚度的保护层，采用塑料垫块或预制垫块衬垫。6、模板处理、安装将钢模板表面全部整平，用磨光机磨光，再涂刷脱模剂，每次等脱模剂完全干燥后再刷第二遍，连续刷三遍后使用。混凝土构造物模板安装采用定型钢模板螺栓连接，对拉螺栓合并木撑控制模内尺寸，2寸钢管与十字扣件组成排架固定模板，圆方木支撑定位，构成刚性模板系统。模板安装时采用操平、拉线、吊垂线、靠尺、塞规检查等测量放线手段，保证模板大面平整、棱线平顺垂直、尺寸位置准确、夹卡牢固、支撑稳定、浇筑过程中不跑模、不变形。为防止失水漏浆，在垂直连接模板接缝中夹入“888”多用建筑胶带，平面连接模板接缝处粘贴优质塑状海绵封条，保证在震捣过程中，板缝无渗漏。模板安装就位后，应对其检查内模拼缝，对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查，签认后方可浇筑砼。浇筑时，发现模板有超过允许偏差变形值的可能时，应及时纠正。7、混凝土拌和与运输16 根据现场砂、石料的实测含水量确定施工配合比，计算配料单，制成木牌悬挂工地，一经确定的配合比未经工程师允许不得随意变更。混凝土配制采用集中在水泥混凝土搅拌站拌合，用砼运输车运至现场，将每盘原材料的配料精度控制：砂、碎石±2%，减水剂、水泥、水以±1%，以保证混凝土的质量，搅拌时间控制在1.5～3min之间，不得超前1.5min，也不能滞后3min（正常情况下），以石子表面包满砂浆、颜色均匀为度，施工过程中应使拌和速度与浇筑速度基本相当，并随时检查混凝土的坍落度，严格控制水灰比。在砼浇筑过程中，遇到主拌和楼有问题时，立即启用备用拌和楼；遇到停电时，立即启用备用发电机；遇到不可马上修复的故障时，停止砼的浇筑，并设置施工缝。8、混凝土浇筑与振捣混凝土浇筑前先清除模内泥灰杂物，当地基干燥时，先洒水湿润，然后进行水平分层浇筑，浇筑过程中满足技术规范各项要求，除不同构造衔接部位形成施工缝外，不因浇筑中断超过允许时限，形成技术规范不允许的施工缝。混凝土捣固采用振动频率4500次/分的插入式振动棒，分层浇筑捣固的厚度不大于45cm，并严格执行技术规范规定的各项要求，保证浇筑成型的混凝土体外光而实、无蜂窝、麻面、空洞和气泡。混凝土浇筑过程中要随机取样并按技术规范要求的规格和数量浇筑试块，按时脱模养生并标记编号，到达规定龄期及时送试验室试压。混凝土浇筑过程中因发电机故障停电或施工其它机械设备故障，短暂时间内无法修复的情况，则设置施工缝。9、大体积砼浇注的方法铁厂大桥主桥承台设计尺寸为7.5m×7.5m×3m，砼浇筑方量为168.75m3，砼设计等级为C30。浇筑施工需要按照大体积砼施工操作。水化热的控制是大体积砼施工最为重要的内容。承台砼施工中水化热控制措施为确保大体积砼的质量，降低水化热，施工中将采取以下措施：(一)、在砼内部埋设冷却水管，在管内不断通入冷水加速砼内部热量的散发。(二)、降低水泥水化热温度1、选用低水化热水泥，一般可使用大坝水泥、矿渣水泥或低强度水泥；2、减少水泥用量；3、掺缓凝型减水剂，改善混凝土和易性与可泵性，延缓凝结时间。16 (三)、降低骨料温度，如冷水冲洗等。(四)、降低混凝土浇筑入模温度1、避免气温高时浇筑混凝土；2、冷却骨料；3、泵送混凝土的泵送管用草袋等物覆盖并喷水降温。(五)、采取薄层浇筑以利散热，根据现场搅拌特点，将浇筑层厚控制在20cm左右。(六)、减少收缩变形1、细骨料含泥量小于2%，优选采用中粗砂；2、粗骨料优选用5～40mm石子，含泥量小于1%，针、片状小于15%（重量比）；3、泵送混凝土砂率应在40～50%之间，在满足可泵送性前提下，尽量降低砂率；4、坍落度在满足泵送条件下尽量选小值；5、混凝土在浇筑振捣过程中的泌水，应予以排除。(七)、采用蓄热保温养护。在整个承台浇筑完待上层砼收浆初凝后，使用草袋或塑料布覆盖砼表层和四周，以利保温。承台大体积砼温测预控措施通过测温进行温控，以防混凝土内外温差过大，致使砼表面开裂。温控的目标在与使砼内部和外表的温差不大于25℃。采取的方法一方面就是要尽量通过散热降低承台内部砼的温度；另一方面就是要保证承台砼外表面的温度不能太低。温控主要采取预埋测温管的方法进行。在承台正中央和距承台四边2.5m的承台纵横轴线上共埋设5根A型测温管，用以量测承台内部砼的温度。钢管直径以能保证温度计吊入即可，可使用Ø20mm钢管。钢管竖向伸入承台2.5m左右，下口堵焊，上口采用软塞堵塞，防止进水。在承台四周纵横轴线贴近外模板位置埋设4根B型测温管，用以量测承台砼外表面的温度。温测管埋置位置见附图。在砼的浇筑过程中和砼的养生期间定期测温记录，测温的方法是在预埋钢管内吊入温度计实际量测。每次量测必须9根管同时进行，所得的数据先将5个A管数据取平均得A，再将4根B管数据去平均得B，当A-B≯25℃为正常。当记录表上连续24小时反映的温差值持续减小且温差值远小于25℃即可停止测温。通过测温数据显示，若砼内部温度过高时，可以加快冷却管内的循环水的流速，必要时可以加大供水来源，以降低入口水温。另一方面通过覆盖承台四周，减少承台外表面热量散失太快，维持外表面的砼温度在一定范围内。10、拆模与养生16 混凝土浇筑完成，表面收浆干燥时应立即覆盖洒水养生，待混凝土达到一定强度后适时拆模，并用薄膜覆盖继续养生，最少保持7d，养生期内始终保持混凝土表面湿润。七、质量保证措施（一）、质量保证组织管理措施为确保质量目标的实现，本工程成立强有力的组织机构，对本工程实行质量责任目标管理,严格执行质量文件的规定，确保开工必优、工程创优。1、强化质量教育，增强全员创优意识2、健全组织制度，建立质量管理体系3、落实各项制度，确保工程质量4、尊重监理工程师,积极配合监督、检查5、强化计量工作，完善检测手段6、及时整理资料，完善档案管理（二）、保证施工工艺的主要技术措施全面推行标准化施工作业。通过建立健全各种制度，落实保证措施，达到工艺标准，进而实现工程质量创优目标。1、坚持技术交底制度：工程开工前，对各工艺环节的操作人员进行技术交底。讲清设计要求、技术标准、定位方法、功能作用、施工参数、操作要点和注意事项，使所有操作人员心中有数。2、坚持工艺试验制度：拟采用的新工艺和主要常规施工工艺，第一次实施前，均安排进行工艺试验。坚持“一切经过试验、一切用数据说话”的原则，优选施工参数，优化资源配置。3、坚持工艺过程三检制度：每道工序均严格进行自检、互检和交接检；做到检验上道工序，保证本道工序，服务下道工序。4、坚持隐蔽工程检查签证制度：凡隐蔽工程项目，在内部三检合格后，报请监理工程师复检，检查结果填写表格，双方签字。5、坚持“四不施工”“三不交接”制度。“四不施工”即：未进行技术交底不施工；图纸及技术要求不清楚不施工；测量控制标志和资料未经换手复核不施工；上道工序未进行三检不施工。“三不交接”即：三检无记录不交接；技术人员未签字不交接；施工记录不全不交接。（三）、保证工程质量的主要技术措施16 1、加强原材料的检测工作，水泥、钢筋等厂供材料必须有出厂合格证并控制其质量、规格符合施工规范要求。对砂、石料等地材进行材质、强度试验，严格控制其粒径及含泥量不超过规范要求。2、坚持施工过程中试验制度，砼浇筑现场对每批砼均进行坍落度试验并记入施工记录，控制坍落度在标准坍落度的±15mm范围内，保证砼强度试验的频数，试件组数达到规范要求。3、雨、夜施工措施为保证工程质量，在施工组织安排上，尽量避开雨季，减少夜间施工，必须在雨季、夜间施工的项目，采取下列措施（1）、雨季施工技术措施：做好现场排水设施规划，做到现场排水设施畅通，施工道路平整坚实，保证现场畅通无阻。配备必要的防雨、防水排水设施，如遇水害，使工程损失减少至最低程度。现场调度按时收听、记录天气预报，咨询当地气象部门，及时调整施工安排和布置防雨措施，减少降雨对施工的影响。现场的设备、机械搭设防雨棚，做好防雨防漏电措施。现场材料、成品要做好防雨、防潮处理，水泥存在水泥储存罐，防止水泥淋湿受潮，雨天施工时及时测定砂（石）含水率并调整配合比。调整好施工计划安排，施工尽量安排在雨季前完成。雨季施工前应对所有的施工电气设备、供电线路进行全面的检查，增设防雨措施。整好施工计划安排，尽量避免雨天做防水层，不可避免施工要准备好防雨工具。（2）、夜间施工技术措施：夜间施工要有专人统一指挥，安全科人员要设专人盯班盯岗，确保施工机械及人员安全。加强对机具电器设备的检查维修，并有专人负责，夜间施工要有足够的照明，并配齐各种电器配件，遇雨天及时更换防爆灯具，保证工程顺利进行。施工作业区及运输路径，设置良好的照明设施，制动作业照明灯必须使用安全电压，工地运输交叉路口、转弯处设置慢行警示灯并设专人防护。（四）、质量项目和评定办法：质量检验评定标准表承台实测项目项次检查项目规定值或允许偏差检查方法和频率权值1△混凝土强度(MPa)在合格标准内按附录D检查316 2尺寸(mm)±30尺量：长、宽、高检查各2点13顶面高程(mm)±20水准仪：检查5处24轴线偏位(mm)15全站仪或经纬仪：纵、横各测量2点２钢筋安装实测项目项次检查项目规定值或允许偏差检查方法和频率权值1△受力钢筋间距(mm)两排以上排距±5尺量：每构件检查2个断面3同排梁、板、拱肋±10基础、锚碇、墩台、柱±20灌注桩±202箍筋、横向水平钢筋、螺旋筋间距(mm)±10尺量：每构件检查5~10个间距23钢筋骨架尺寸(mm)长±10尺量：按骨架总数30%抽查1宽、高或直径±54弯起钢筋位置(mm)±20尺量：每骨架抽查30%25△保护层厚度(mm)柱、梁、拱肋±5尺量：每构件沿模板周边检查8处3基础、锚碇、墩台±10板±3注：①小型构件的钢筋安装按总数抽查30%。②在海水或腐蚀环境中，保护层厚度不应出现负值。八、工期保证措施1、迅速做好施工前的各项准备工作，熟悉设计文件，对施工班组及时做好施工技术交底和安全交底工作；2、加强对全体参战人员的思想教育，树立一个“干”字，立足一个“抢”字，确保一个“好”字，好中求省，好中求快，树立时间就是效益，进度就是信誉的思想，以决战姿态投入到该工程施工；3、加强施工组织的动态管理，及时做好各方面的协调工作；4、在积极投入努力提高机械化施工进度和机械使用效率的同时，加强机械设备维修、检修和保养工作，以保证完好率，提高工效；16 5、控制工期关键施工工序，在监理工程师允许条件下安排夜间进行加班作业，确保施工工期；6、首要拉通主线的施工便道，对施工便道、地方路临时改道指挥、导向、保证施工过程中交通畅顺；7、做好雨季施工措施，雨季施工时，设专人掌握近期气候变化情况，充分利用无雨天气，及时调整；8、加强物资储备保证供应。九、雨季施工基础工程雨季施工，要在坑顶外侧预设一道土埂，防止雨水倒灌；已开挖的基坑槽应及时进行封闭，并配备抽水机排水防止基坑槽被水浸泡。施工时注意防洪措施，备足防洪物资，防止钢筋锈蚀和模板、支架变形、下沉，做好工程材料的管理工作。对于混凝土的雨季施工，为保证混凝土的质量，混凝土开盘前根据混凝土含水率调整施工配合比，适当减少加水量。施工要保持连续性，混凝土安排一次浇筑完，并经常检查砂石料的含水量，控制水灰比。混凝土、砂浆在终凝前要进行覆盖，防止雨淋而影响质量。雨天施工时，由于脚手架湿滑，要加强对高空作业的安全管理，设置足够的防护网、护栏等安全设施，并采取其它防滑保护措施。1、雨季施工应急措施雨季来临前期，应做好人员劳动力的准备和安排；平时材料应准备充足并有足够的富余，确保雨季不因材料问题而影响工期。2、防暴雨措施接到暴雨预报后，及时遮盖施工物资材料、机械设备、电器设备等，以保证其不被雨水淋打、浸泡。暴雨出现时，立即停止场内所有混凝土施工、吊装作业、焊接作业以及其他有危险性的施工作业；施工车辆暂停行驶；切断高压电源，关闭现场发电、用电设备。3、雨季防雷措施施项目部内变电设备、发电房等处于雷击区的机械设备全部装设防雷保护设施，防止雷电击毁设备、击伤人员。防雷保护设施应符合有关规定的要求，并定期检查。雷电出现时，立即停止场内电器设备操作、焊接作业以及其他有危险性的施工作业。十、安全保证措施(1)针对本工程的特点，加强职工.安全生产方面的培训，对职工进行安全基本知识和技能教育，遵章守纪和标准化作业的教育，认真学习执行国家有关安全施工规范，严格执行安全操作规程。16 (2)爱护既有线的设施，保证施工中不损坏既有线设施，若施工中必须拆迁的既有线设施与运营部门协商，妥善处理后再施工。(3)做好工程施工标牌，导向牌，标识牌。施工车辆倒料有专人指挥。(4)施工现场临时用电的所有总配电箱，分配电箱应安装漏电保护装置，电源进出线、电源开关、保险装置安装必须符合安全规范，老化、破皮、不合格的电缆、电线一律不许使用，所有临时供电线路必须设在绝缘架上。(5)高处作业人员应头戴安全帽，身穿紧口工作服，不得穿拖鞋或硬底鞋，所需的材料要事先准备齐全，工具应放在工具袋内。(6)施工中对高处作业的安全技术设施发现有缺陷和隐患时，必须立即报告，及时解决。危及人身安全时，必须立即停止作业。十一、环境保护措施a.对有害物质(如燃料、油料、废旧材料、垃圾等)要通过可行的措施处理后运至监理工程师指定的地点进行掩埋，以防泄露，造成对动物、植物的损害。b.冲洗骨料的水或施工废水，经过过滤、沉淀或其它方法处理后才允许排入河道，防止对周围环境造成污染。c.施工场地和施工现场的生活垃圾，应集中堆放，统一处理。d.施工和生活中的废弃物.经当地派谭镇环保部门同意后，运至指定地点进行处理。此外，工地设置能冲洗的厕所，派专门的人员清理打扫，并定期对周围喷药消毒，以防蚊蝇滋生，病毒传播。e.对于施工中废弃的零碎配件、边角料、水泥袋、包装箱等及时收集清理并搞好现场卫生，以保护自然环境与景观不受破坏。f严格按照施工总体部署搭设监建、布置施工机械、堆放材料规范设置各种标牌，材料堆放整齐有序，各施工面要做到完场清。g.针对以上环境保护措施将依照项目部总体的环境保护措施来实施。十二、水环境保护措施1、靠近生活水源施工，用沟壕或堤坝同生活水源隔开，避免污染生活水源。2、施工废水、生活污水，利用临时排水系统排至污水坑，经处理达到标准后排放。3、施工机械的废油，采用隔油池加以处理，净化后指定排放，避免造成河流污染。4、临时设在河道、沟渠的措施，工程完工后进行彻底清理，恢复其原貌确保畅通。5、施项目部通过农田、河道时，要对既有的排灌系统、河道加以保护，必要时修建临时的水渠。16 十三、文明施工本工程进场后做好全面规划，协调好与当地政府、群众的关系，做到严以律己，礼貌待人，团结同志，文明施工，不扰民，不污染环境，具体措施如下：(1)、树立安全生产、文明施工的指导思想，定期对职工进行文明施工教育，对参与施工人员进行社会责任、社会公德教育，加强干部职工的文明意识教育。(2)、施工组织和场地布置要体现文明施工。对施工场地布置、驻地绿化、公益宣传统一策划，形成文明整洁的施工环境。(3)、施工便道干线和引入线，设置明显规范的交通引导标志；(4)、临时场地布置科学合理，占地要小、材料堆放有序，布局合理，恢复容易，无造成污染的现象。16 质量保证控制程序16 16 贵州思南至遵义高速公路SZTJ-11合同段系梁、承台施工技术方案附件一系梁、承台施工工艺流程强度测定试件制作钢筋制作报监理工程师审批钢筋试验砼养护、拆模浇筑系梁（承台）砼自检后报监理工程师验收系梁（承台）模板安装系梁（承台）钢筋安装基底放线桩顶定位铺系梁（承台）底砼垫层验收砼配合比设计不合格报监理工程师审批砼拌和采取补救措施报监理工程师审批进入下道工序17
