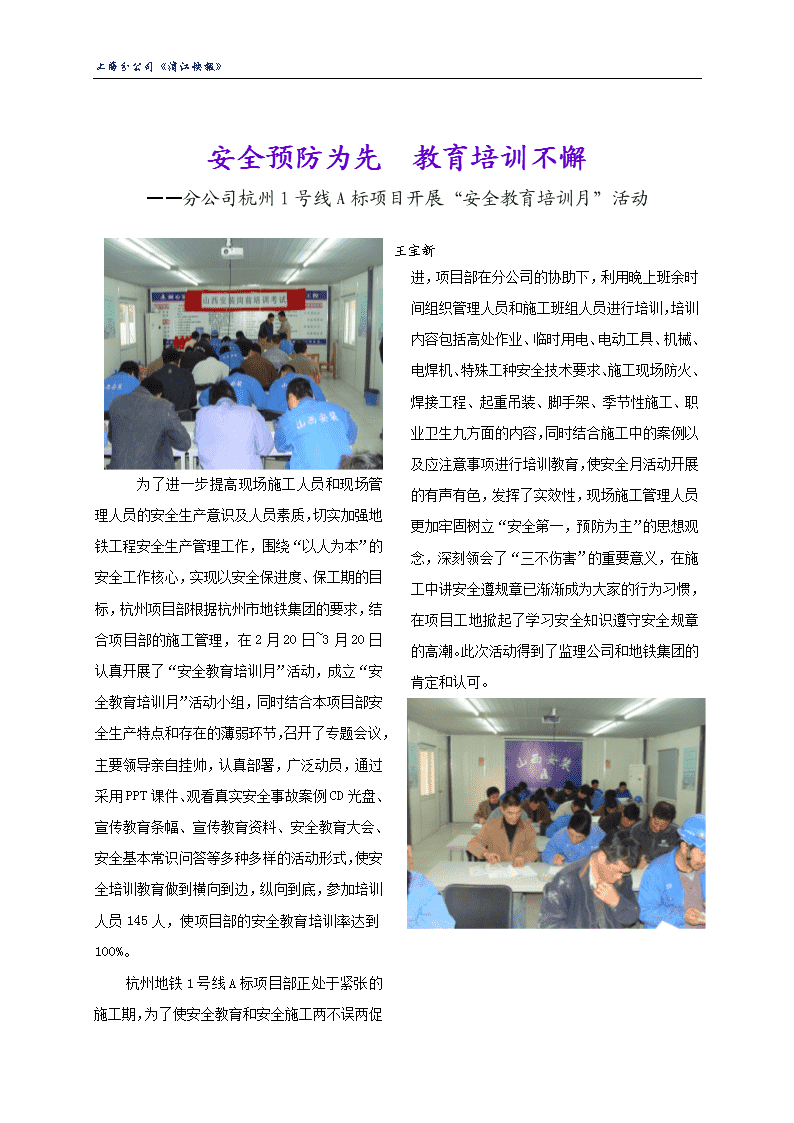

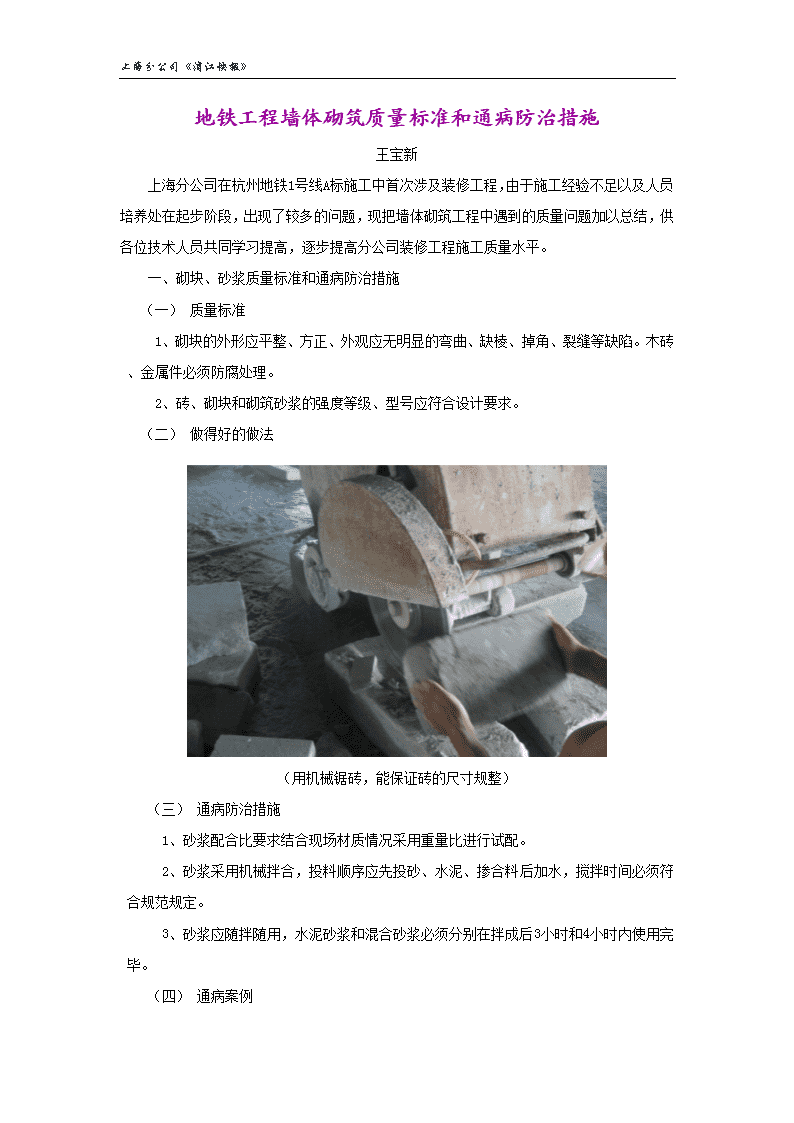

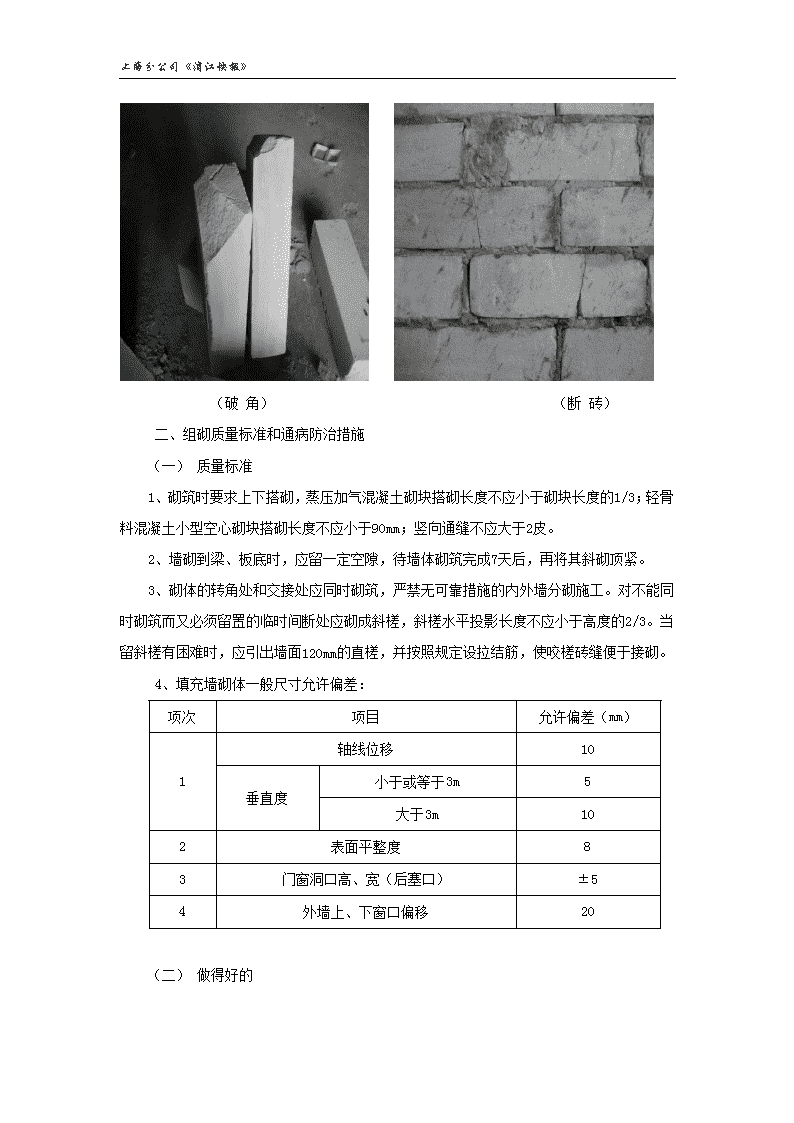

上海分公司《浦江快报》上海分公司《浦江快报》安全预防为先教育培训不懈――分公司杭州1号线A标项目开展“安全教育培训月”活动王宝新上海分公司《浦江快报》为了进一步提高现场施工人员和现场管理人员的安全生产意识及人员素质，切实加强地铁工程安全生产管理工作，围绕“以人为本”的安全工作核心，实现以安全保进度、保工期的目标，杭州项目部根据杭州市地铁集团的要求，结合项目部的施工管理，在2月20日~3月20日认真开展了“安全教育培训月”活动，成立“安全教育培训月”活动小组，同时结合本项目部安全生产特点和存在的薄弱环节，召开了专题会议，主要领导亲自挂帅，认真部署，广泛动员，通过采用PPT课件、观看真实安全事故案例CD光盘、宣传教育条幅、宣传教育资料、安全教育大会、安全基本常识问答等多种多样的活动形式，使安全培训教育做到横向到边，纵向到底，参加培训人员145人，使项目部的安全教育培训率达到100%。杭州地铁1号线A标项目部正处于紧张的施工期，为了使安全教育和安全施工两不误两促进，项目部在分公司的协助下，利用晚上班余时间组织管理人员和施工班组人员进行培训，培训内容包括高处作业、临时用电、电动工具、机械、电焊机、特殊工种安全技术要求、施工现场防火、焊接工程、起重吊装、脚手架、季节性施工、职业卫生九方面的内容，同时结合施工中的案例以及应注意事项进行培训教育，使安全月活动开展的有声有色，发挥了实效性，现场施工管理人员更加牢固树立“安全第一，预防为主”的思想观念，深刻领会了“三不伤害”的重要意义，在施工中讲安全遵规章已渐渐成为大家的行为习惯，在项目工地掀起了学习安全知识遵守安全规章的高潮。此次活动得到了监理公司和地铁集团的肯定和认可。 上海分公司《浦江快报》地铁工程墙体砌筑质量标准和通病防治措施王宝新上海分公司在杭州地铁1号线A标施工中首次涉及装修工程，由于施工经验不足以及人员培养处在起步阶段，出现了较多的问题，现把墙体砌筑工程中遇到的质量问题加以总结，供各位技术人员共同学习提高，逐步提高分公司装修工程施工质量水平。一、砌块、砂浆质量标准和通病防治措施（一）质量标准1、砌块的外形应平整、方正、外观应无明显的弯曲、缺棱、掉角、裂缝等缺陷。木砖、金属件必须防腐处理。2、砖、砌块和砌筑砂浆的强度等级、型号应符合设计要求。（二）做得好的做法（用机械锯砖，能保证砖的尺寸规整）（三）通病防治措施1、砂浆配合比要求结合现场材质情况采用重量比进行试配。2、砂浆采用机械拌合，投料顺序应先投砂、水泥、掺合料后加水，搅拌时间必须符合规范规定。3、砂浆应随拌随用，水泥砂浆和混合砂浆必须分别在拌成后3小时和4小时内使用完毕。（四）通病案例 上海分公司《浦江快报》（破角）（断砖）二、组砌质量标准和通病防治措施（一）质量标准1、砌筑时要求上下搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3；轻骨料混凝土小型空心砌块搭砌长度不应小于90mm；竖向通缝不应大于2皮。2、墙砌到梁、板底时，应留一定空隙，待墙体砌筑完成7天后，再将其斜砌顶紧。3、砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。当留斜槎有困难时，应引出墙面120mm的直槎，并按照规定设拉结筋，使咬槎砖缝便于接砌。4、填充墙砌体一般尺寸允许偏差：项次项目允许偏差（mm）1轴线位移10垂直度小于或等于3m5大于3m102表面平整度83门窗洞口高、宽（后塞口）±54外墙上、下窗口偏移20（二）做得好的 上海分公司《浦江快报》（组砖整齐，交错均匀）（砌筑前润湿基底）（填充墙砌体顶部，确保在砌体凝固七天后斜砌顶紧）（三）通病防治措施1、对工人进行教育，让工人明白砌体形式不单是为了美观，更重要的是使墙体具有较好的受力、抗裂性能。2、在同一墙体尽量使用同一型号的砌块，以免因砌块的规格尺寸误差而经常变动组砌方法，不应存在不同材料砌块混砌的现象。3、砌筑前，应校核放线尺寸，允许偏差应符合有关规定。砌筑部位的灰渣、杂物应清除干净、基层浇水湿润。4 上海分公司《浦江快报》、排砖撂底（干摆砖样）：一般外墙第一皮砖撂底时，横墙应排丁砖，前后纵墙应排顺砖。根据已弹出的窗门洞墨线，核对门窗间隔间墙、附墙柱（垛）的长度尺寸是否符合排砖模数，不合模数时，则要考虑好砍砖及排放的计划。砍的砖或丁砖应排在窗口中间、附墙柱（垛）旁或其他不明显的部位。5、接槎要求先将接槎处清理干净，浇水润湿，在槎面填实砂浆，保持灰缝平直。（四）通病案例（通缝）（没有接槎处理）三、砖缝质量标准和通病防治措施（一）质量标准1、砌体的灰缝厚度和宽度应正确。空心砖、轻骨料混凝土小型砌块的砌体灰缝应为8～12mm。蒸压加气混凝土砌块的水平灰缝厚度及竖向灰缝宽度分别为15mm和20mm。2、灰缝要求平直，砂浆饱满。要特别注意180外墙的中缝，必须满灰。填充墙体的砂浆饱满度要求达到80%。（二）做得好的（灰缝均匀、饱满）（挂线能够保证灰缝的平直通顺）（三）通病防治措施1、砌筑前1～2天应将砌块浇湿，使砌筑时烧结普通砖和多孔砖的含水率达到10%～15% 上海分公司《浦江快报》，灰砂砖和粉煤灰砖的含水率达到8%～12%。2、砌墙前应先盘角，每次盘角砌筑的砖墙不要超过五皮，并应及时进行吊靠，如发现偏差及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平灰缝均匀一致。每次盘角砌筑后应检查，平整和垂直符合要求后才可以后续施工。3、砌筑一砖厚及以下的墙体，采用单面挂线；砌筑一砖半厚及以上的墙体，必须双层挂线。如果长墙几个同时砌筑共用一根通线，中间应设几个支线点；小线要拉紧平直，每皮砖都要穿线看平，使水平缝均匀一致，平直通顺。4、砌砖宜采用挤浆法，或者采用三一砌砖法。三一砌砖法的操作要领是：一铲灰、一块砖、一挤揉，并随手将挤出的砂浆刮去。操作时砖块要平、跟线，砌筑操作过程中，以分段控制游丁走缝和乱缝。经常进行自检，如发现有偏差，应随时纠正，严禁事后采用撞砖纠正。应随砌、随时将溢出砖墙面的灰迹刮除。（四）通病案例四、墙体构造质量标准和通病防治措施（一）质量标准1、 上海分公司《浦江快报》砌体留置的拉结筋的应置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不应超过一皮高度。一般设计见右图：2、砌体按设计和规范要求设置构造柱、圈梁、过梁、墙梁、钢混带等，数量、搁置长度等都须符合设计要求。（见下图）(构造柱马牙槎标准尺寸) 上海分公司《浦江快报》（二）做得好的（预留拉结筋符合规范要求）过梁、门框边砌筑实心砖符合规范要求构造柱合理设置对拉螺栓，保证了混凝土成型质量构造柱边角均采用双面胶带粘贴，确保模板边角密实，无漏浆现象，构造柱马牙槎表面平整、节点清晰。（三）通病防治措施1、对砌体中的拉结筋、构造柱、圈梁、过梁、墙梁、钢筋混凝土带等钢筋、钢网、预埋件都要求进行隐蔽验收。2、门洞口宽度2100mm＞L≥1500mm时，两侧设置不到顶现浇钢筋混凝土框，门洞宽L＞2100mm时，两侧设置到顶的钢筋混凝土立柱。 上海分公司《浦江快报》3、空心砌块门窗洞边200mm内的砌体应采用不低于M5的砌筑砂浆或C15细石砼填实砌块的孔洞。4、门洞口两侧砌筑预制混凝土块或实心砖，每边不少于三块，保证数量、位置均准确。5、门窗顶如有砌体，应加钢筋混凝土过梁，过梁配筋及规格按照设计要求。窗台处按照设计要求加设钢筋砼窗台板。6、构造柱模板支护采用对拉螺栓，保证混凝土成型质量。（四）通病案例（拉结筋走位，未埋入墙体内）（构造柱马牙槎砌筑不规范、箍筋间距不规范）（转角裙带拉筋没有L型拉接，缺少一端拉筋，拉筋拉接处应弯成60度角）（构造柱箍筋间距超规范，马牙槎小于60mm）
