工艺库-车站盖挖施工方法-地铁工程 44页

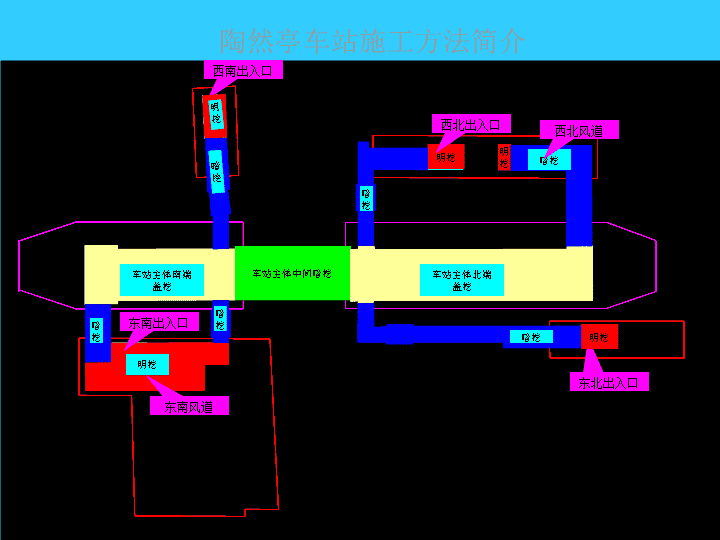

施工方法简介8/26/2021 陶然亭车站施工方法简介东北出入口车站主体中间暗挖车站主体南端盖挖车站主体北端盖挖西南出入口明挖暗挖明挖暗挖明挖暗挖暗挖明挖明挖暗挖暗挖东南出入口东南风道西北风道西北出入口 车站盖挖施工方法8/26/2021 施工围挡施工外侧小围护桩施工底纵梁小导洞竖井8/26/2021 盖挖段施工步序图施工外侧小围护桩施工底纵梁小导洞竖井开挖中柱孔施工主体基坑围护桩8/26/2021 盖挖段施工步序施作钻孔灌注桩开挖底纵梁竖井8/26/2021 盖挖段施工步序回填上部钻孔施作外侧小围护桩水平开挖底纵梁导洞8/26/2021 盖挖段施工步序施作底纵梁8/26/2021 盖挖段施工步序开挖基坑至顶板和顶纵梁标高开挖中柱孔8/26/2021 盖挖段施工步序施作围护桩冠梁施作中柱8/26/2021 盖挖段施工步序施作顶板及顶纵梁8/26/2021 盖挖段施工步序回填顶板上覆土，修复路面。在顶板下开挖第一层土。安装第一道支撑。8/26/2021 盖挖段施工步序继续开挖至底板底8/26/2021 盖挖段施工步序施作底板施作边墙及中层板8/26/2021 盖挖段施工步序拆除第一道支撑施作站厅层外墙。施作站台板8/26/2021 车站主体中间暗挖段施工方法8/26/2021 8/26/2021 8/26/2021 施作长管棚及小导管开挖上台阶土体安装格栅钢架、喷射混凝土打设锁脚锚杆开挖下台阶土体安装格栅钢架、喷射混凝土8/26/2021 按照1部洞室的开挖方法，完成中洞2、3部洞室的开挖。8/26/2021 施作底纵梁施作钢管柱施作顶纵梁8/26/2021 按照1部洞室的开挖方法，完成中洞4、5部洞室的开挖。8/26/2021 跳槽拆除4、5部洞室之间的临时仰拱，分段长度9m。施作边洞结构二次衬砌8/26/2021 按照1部洞室的开挖方法，完成中洞6、7、8部洞室的开挖。8/26/2021 架设临时钢支撑8/26/2021 分段跳槽拆除临时中隔壁施作剩余部分仰拱施作剩余部分顶拱8/26/2021 拆除临时钢支撑施作站台板8/26/2021 车站风道标准段施工方法8/26/2021 风道暗挖段标准断面8/26/2021 8/26/2021 分段跳槽拆除临时中隔壁施作仰拱及部分边墙二次衬砌8/26/2021 施作边墙及中隔板施作拱部8/26/2021 区间主要施工方法1、陶～菜区间采用矿山法施工方案。单线单洞标准断面形式为马蹄形断面，采用台阶法开挖。折返线喇叭口隧道断面形式为椭圆形断面，采用CRD工法或眼镜工法开挖。2、菜～宣区间采用矿山法施工方案。该区间除人防段外其余全部为单线单洞标准断面形式，即马蹄形断面，采用台阶法开挖。8/26/2021 大断面CRD法向双侧壁导坑法转换图8/26/2021 横向导洞示意图8/26/2021 区间存车线大断面CRD施工方法8/26/2021 区间CRD法施工步序8/26/2021 区间CRD法施工步序8/26/2021 区间CRD法施工步序8/26/2021 区间存车线大断面双侧壁导坑施工方法8/26/2021 双侧壁导坑施工步序8/26/2021 双侧壁导坑施工步序8/26/2021 双侧壁导坑施工步序8/26/2021
