轨道工程案卷清单 4页

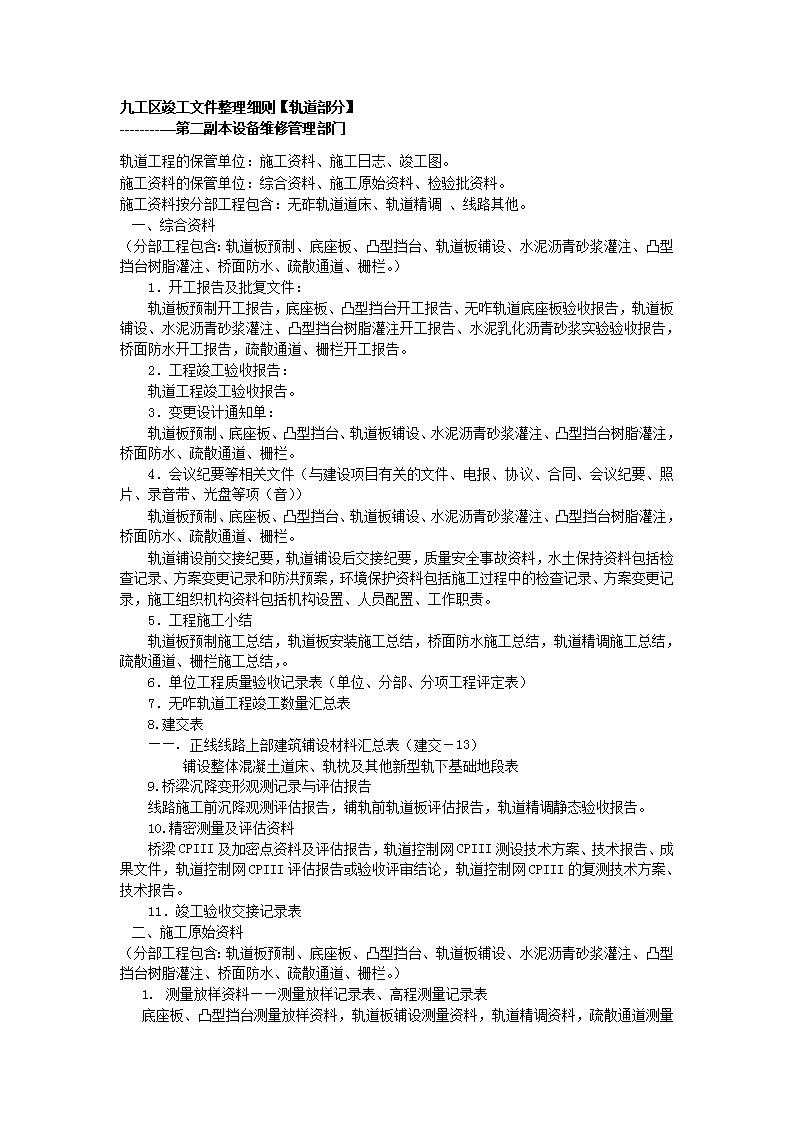

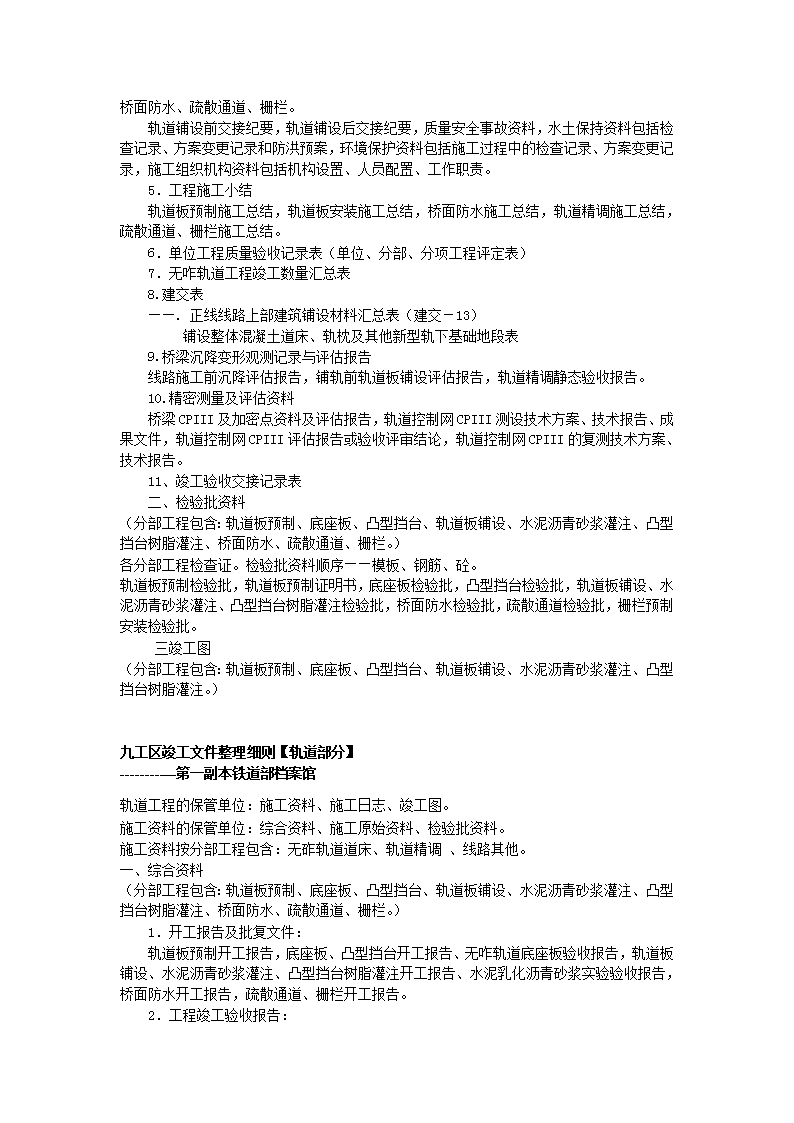

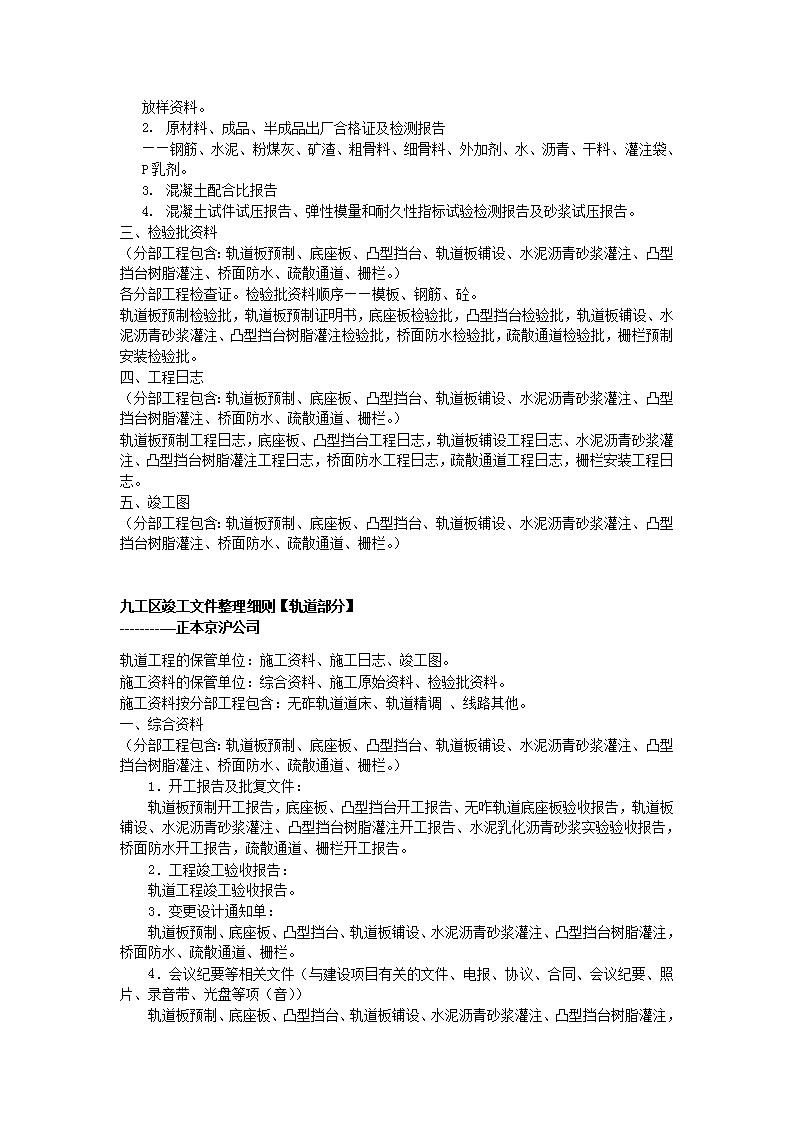

九工区竣工文件整理细则【轨道部分】------------第二副本设备维修管理部门轨道工程的保管单位：施工资料、施工日志、竣工图。施工资料的保管单位：综合资料、施工原始资料、检验批资料。施工资料按分部工程包含：无砟轨道道床、轨道精调、线路其他。一、综合资料（分部工程包含：轨道板预制、底座板、凸型挡台、轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注、桥面防水、疏散通道、栅栏。）1．开工报告及批复文件：轨道板预制开工报告，底座板、凸型挡台开工报告、无咋轨道底座板验收报告，轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注开工报告、水泥乳化沥青砂浆实验验收报告，桥面防水开工报告，疏散通道、栅栏开工报告。2．工程竣工验收报告：轨道工程竣工验收报告。3．变更设计通知单：轨道板预制、底座板、凸型挡台、轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注，桥面防水、疏散通道、栅栏。4．会议纪要等相关文件（与建设项目有关的文件、电报、协议、合同、会议纪要、照片、录音带、光盘等项（音））轨道板预制、底座板、凸型挡台、轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注，桥面防水、疏散通道、栅栏。轨道铺设前交接纪要，轨道铺设后交接纪要，质量安全事故资料，水土保持资料包括检查记录、方案变更记录和防洪预案，环境保护资料包括施工过程中的检查记录、方案变更记录，施工组织机构资料包括机构设置、人员配置、工作职责。5．工程施工小结轨道板预制施工总结，轨道板安装施工总结，桥面防水施工总结，轨道精调施工总结，疏散通道、栅栏施工总结，。6．单位工程质量验收记录表（单位、分部、分项工程评定表）7．无咋轨道工程竣工数量汇总表8.建交表——.正线线路上部建筑铺设材料汇总表（建交－13）铺设整体混凝土道床、轨枕及其他新型轨下基础地段表9.桥梁沉降变形观测记录与评估报告线路施工前沉降观测评估报告，铺轨前轨道板评估报告，轨道精调静态验收报告。10.精密测量及评估资料桥梁CPIII及加密点资料及评估报告，轨道控制网CPIII测设技术方案、技术报告、成果文件，轨道控制网CPIII评估报告或验收评审结论，轨道控制网CPIII的复测技术方案、技术报告。11．竣工验收交接记录表二、施工原始资料（分部工程包含：轨道板预制、底座板、凸型挡台、轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注、桥面防水、疏散通道、栅栏。）1.测量放样资料——测量放样记录表、高程测量记录表 底座板、凸型挡台测量放样资料，轨道板铺设测量资料，轨道精调资料，疏散通道测量放样资料。1.原材料、成品、半成品出厂合格证及检测报告——钢筋、水泥、粉煤灰、矿渣、粗骨料、细骨料、外加剂、水、沥青、干料、灌注袋、P乳剂。2.混凝土配合比报告3.混凝土试件试压报告、弹性模量和耐久性指标试验检测报告及砂浆试压报告。三、检验批资料（分部工程包含：轨道板预制、底座板、凸型挡台、轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注、桥面防水、疏散通道、栅栏。）各分部工程检查证。检验批资料顺序——模板、钢筋、砼。轨道板预制检验批，轨道板预制证明书，底座板检验批，凸型挡台检验批，轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注检验批，桥面防水检验批，疏散通道检验批，栅栏预制安装检验批。四、工程日志（分部工程包含：轨道板预制、底座板、凸型挡台、轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注、桥面防水、疏散通道、栅栏。）轨道板预制工程日志，底座板、凸型挡台工程日志，轨道板铺设工程日志、水泥沥青砂浆灌注、凸型挡台树脂灌注工程日志，桥面防水工程日志，疏散通道工程日志，栅栏安装工程日志。五、竣工图（分部工程包含：轨道板预制、底座板、凸型挡台、轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注、桥面防水、疏散通道、栅栏。）九工区竣工文件整理细则【轨道部分】------------正本京沪公司轨道工程的保管单位：施工资料、施工日志、竣工图。施工资料的保管单位：综合资料、施工原始资料、检验批资料。施工资料按分部工程包含：无砟轨道道床、轨道精调、线路其他。一、综合资料（分部工程包含：轨道板预制、底座板、凸型挡台、轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注、桥面防水、疏散通道、栅栏。）1．开工报告及批复文件：轨道板预制开工报告，底座板、凸型挡台开工报告、无咋轨道底座板验收报告，轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注开工报告、水泥乳化沥青砂浆实验验收报告，桥面防水开工报告，疏散通道、栅栏开工报告。2．工程竣工验收报告：轨道工程竣工验收报告。3．变更设计通知单：轨道板预制、底座板、凸型挡台、轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注，桥面防水、疏散通道、栅栏。4．会议纪要等相关文件（与建设项目有关的文件、电报、协议、合同、会议纪要、照片、录音带、光盘等项（音）） 轨道板预制、底座板、凸型挡台、轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注，桥面防水、疏散通道、栅栏。轨道铺设前交接纪要，轨道铺设后交接纪要，质量安全事故资料，水土保持资料包括检查记录、方案变更记录和防洪预案，环境保护资料包括施工过程中的检查记录、方案变更记录，施工组织机构资料包括机构设置、人员配置、工作职责。5．工程施工小结轨道板预制施工总结，轨道板安装施工总结，桥面防水施工总结，轨道精调施工总结，疏散通道、栅栏施工总结。6．单位工程质量验收记录表（单位、分部、分项工程评定表）7．无咋轨道工程竣工数量汇总表8.建交表——.正线线路上部建筑铺设材料汇总表（建交－13）铺设整体混凝土道床、轨枕及其他新型轨下基础地段表9.桥梁沉降变形观测记录与评估报告线路施工前沉降评估报告，铺轨前轨道板铺设评估报告，轨道精调静态验收报告。10.精密测量及评估资料桥梁CPIII及加密点资料及评估报告，轨道控制网CPIII测设技术方案、技术报告、成果文件，轨道控制网CPIII评估报告或验收评审结论，轨道控制网CPIII的复测技术方案、技术报告。11、竣工验收交接记录表二、检验批资料（分部工程包含：轨道板预制、底座板、凸型挡台、轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注、桥面防水、疏散通道、栅栏。）各分部工程检查证。检验批资料顺序——模板、钢筋、砼。轨道板预制检验批，轨道板预制证明书，底座板检验批，凸型挡台检验批，轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注检验批，桥面防水检验批，疏散通道检验批，栅栏预制安装检验批。三竣工图（分部工程包含：轨道板预制、底座板、凸型挡台、轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注。）九工区竣工文件整理细则【轨道部分】------------第一副本铁道部档案馆轨道工程的保管单位：施工资料、施工日志、竣工图。施工资料的保管单位：综合资料、施工原始资料、检验批资料。施工资料按分部工程包含：无砟轨道道床、轨道精调、线路其他。一、综合资料（分部工程包含：轨道板预制、底座板、凸型挡台、轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注、桥面防水、疏散通道、栅栏。）1．开工报告及批复文件：轨道板预制开工报告，底座板、凸型挡台开工报告、无咋轨道底座板验收报告，轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注开工报告、水泥乳化沥青砂浆实验验收报告，桥面防水开工报告，疏散通道、栅栏开工报告。2．工程竣工验收报告： 轨道工程竣工验收报告。3．变更设计通知单：轨道板预制、底座板、凸型挡台、轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注，桥面防水、疏散通道、栅栏。4．会议纪要等相关文件（与建设项目有关的文件、电报、协议、合同、会议纪要、照片、录音带、光盘等项（音））轨道板预制、底座板、凸型挡台、轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注，桥面防水、疏散通道、栅栏。轨道铺设前交接纪要，轨道铺设后交接纪要，质量安全事故资料，施工组织机构资料包括机构设置、人员配置、工作职责。5．工程施工小结轨道板预制施工总结，轨道板安装施工总结，桥面防水施工总结，轨道精调施工总结，疏散通道、栅栏施工总结。6．单位工程质量验收记录表（单位、分部、分项工程评定表）7．无咋轨道工程竣工数量汇总表8.建交表——.正线线路上部建筑铺设材料汇总表（建交－13）铺设整体混凝土道床、轨枕及其他新型轨下基础地段表9．竣工验收交接记录表二、竣工图（分部工程包含：轨道板预制、底座板、凸型挡台、轨道板铺设、水泥沥青砂浆灌注、凸型挡台树脂灌注。）九工区竣工文件整理细则【轨道部分】------------第三副本出资人代表轨道工程的保管单位：施工资料、施工日志、竣工图。施工资料的保管单位：综合资料、施工原始资料、检验批资料。施工资料按分部工程包含：无砟轨道道床、轨道精调、线路其他。工程施工小结轨道板预制施工总结，轨道板安装施工总结，桥面防水施工总结，轨道精调施工总结，疏散通道、栅栏施工总结。2011/5/2
