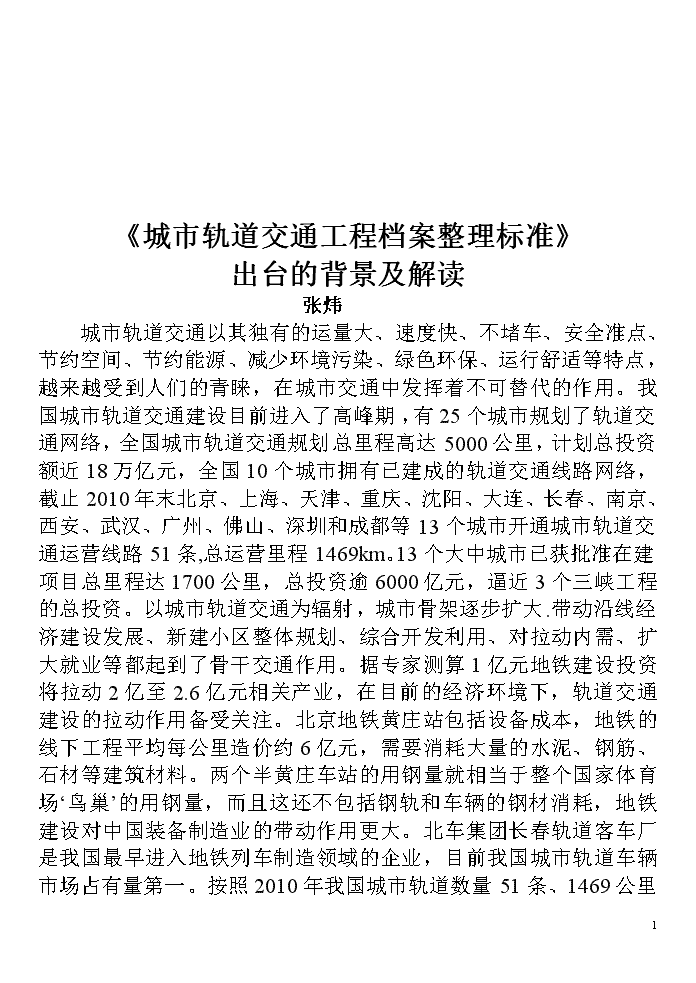

《城市轨道交通工程档案整理标准》出台的背景及解读张炜城市轨道交通以其独有的运量大、速度快、不堵车、安全准点、节约空间、节约能源、减少环境污染、绿色环保、运行舒适等特点，越来越受到人们的青睐，在城市交通中发挥着不可替代的作用。我国城市轨道交通建设目前进入了高峰期，有25个城市规划了轨道交通网络，全国城市轨道交通规划总里程高达5000公里，计划总投资额近18万亿元，全国10个城市拥有已建成的轨道交通线路网络，截止2010年末北京、上海、天津、重庆、沈阳、大连、长春、南京、西安、武汉、广州、佛山、深圳和成都等13个城市开通城市轨道交通运营线路51条,总运营里程1469km。13个大中城市已获批准在建项目总里程达1700公里，总投资逾6000亿元，逼近3个三峡工程的总投资。以城市轨道交通为辐射，城市骨架逐步扩大.带动沿线经济建设发展、新建小区整体规划、综合开发利用、对拉动内需、扩大就业等都起到了骨干交通作用。据专家测算1亿元地铁建设投资将拉动2亿至2.6亿元相关产业，在目前的经济环境下，轨道交通建设的拉动作用备受关注。北京地铁黄庄站包括设备成本，地铁的线下工程平均每公里造价约6亿元，需要消耗大量的水泥、钢筋、石材等建筑材料。两个半黄庄车站的用钢量就相当于整个国家体育场‘鸟巢’的用钢量，而且这还不包括钢轨和车辆的钢材消耗，地铁建设对中国装备制造业的带动作用更大。北车集团长春轨道客车厂是我国最早进入地铁列车制造领域的企业，目前我国城市轨道车辆市场占有量第一。按照2010年我国城市轨道数量51条、1469公里7 计算，配属车辆逾6000辆，以目前平均每辆车600万元左右计算，车辆投资达到360亿元。如果采购的是技术含量更高的无人驾驶城轨车辆，车价约为1200万元，拉动作用将更大。目前，我国一个城市的轨道交通工程年开工量相当整个欧洲的开工量。我国的城市轨道交通发展正经历一个前所未有的发展期，中国已经成为世界上最大的城市轨道交通建设市场。在这么一个大的背景逼迫下，尽快出台一部适合我国国情的一部城市轨道交通档案管理标准，势在必行，因此，建设部城档办、部标准定额司因势利导，及时决定编制《城市轨道交通工程档案整理标准》，并与2008年立项。根据住房和城乡建设部《关于印发<2008年工程建设标准规范制订、修订计划（第一批）>的通知》（建标〔2008〕102号）要求，《城市轨道交通工程档案整理标准》（以下简称《标准》）由天津市地下铁道集团有限公司和天津市城市建设档案馆会同北京市轨道交通建设管理有限公司、上海市城市建设档案馆、西安市城市建设档案馆、天津市市政公路质量监督站共同编写。经主编和参编单位深入调查研究，广泛听取有关单位的意见，数次讨论和多次修改，并通过了审查会审查，完成了报批稿和定稿。一、标准编制工作概况标准制订工作历时两年多，经过了前期准备、起草编制、征求意见、修改完善、审查会审查等阶段。1.前期准备阶段在申请立项过程中，主编单位多次召开专题会议深入探讨标准编制遵循的原则、制定标准的程序等问题，形成了《标准》大纲修改稿，初步拟定了编制组成员名单、编制工作计划。2008年11月11日在天津召开了《标准》第一次工作会议。在会上建设部的各位领导从不同角度对标准编写提出了要求，总体要求：严格执行编写程序，体现出特点和创新性，保证编写质量，按时完成编写任务。此次会议正式成立了标准编写组，讨论并修改了《标准》编写大纲，确定了各编写小组的编写任务和分工，通过了编制进度计划。7 此次会议标志着标准编写工作正式启动。2、起草编写阶段《标准》第一次会议后，各编写小组迅速开展工作，搜集相关资料，参加相关培训，并有针对性地开展调研，从而开阔了眼界，拓展了思路。2009年8月形成了本标准初稿。2009年10月12至13日编写组在天津召开了《标准》初稿讨论会，对《标准》初稿进行了逐章、逐节、逐条讨论，对初稿进行了全面的修改。2009年12月主编单位汇总完成了《标准》初稿修订稿。2010年1月至2月期间，各参编单位在所在省市范围内征求了相关领域的专家意见，从不同专业角度对《标准》初稿修订稿进行认真研讨，即时补充、修改和完善。主编单位对标准进行了汇总、整理，形成了《标准》征求意见讨论稿。3、征求意见阶段为了论证标准的可行性及进一步丰富和完善标准内容，2010年3月，编写组在天津召开了专家论证会议，来自设计、施工、监理单位在内的5位专家从标准架构到编写内容，提出了非常有价值的修改意见和建议。此次会议，理清了核心问题，达成了统一认识，形成了一些修改意见。随后，编写组根据意见对《标准》进行了修改和完善，使标准的内在质量得到了进一步提升。2010年4月8至9日，在天津召开了编写工作会议，编写组成员结合专家的建议，再一次对《标准》的重点章节和内容进行了深入细致的讨论和修改。2010年7月底，编写组完成了《标准》征求意见稿，提交归口管理单位进行审核。7 在通过审核后，于2010年9月初，通过国家工程建设标准化信息网向全国相关部门和单位征求意见。同时，编写组还向全国范围内的10家城建档案管理机构和42家设计、施工、监理单位征求意见。2010年9月至12月间，编制组共收到反馈意见38份，共计132条，经整理归纳，主要意见有103条。4、修改完善阶段2010年12月至2011年2月，编写组以会议形式对收集到的意见逐条进行研究讨论，对征求意见稿做了充分修改，使内容更加完善。2011年3月，主编单位对通过各种渠道获得的大量反馈意见进行汇总、整理、修改、定稿，最后形成了《标准》送审稿及其条文说明。二、审查意见处理情况2011年8月3日，经标准技术归口单位核准，在天津召开了《标准》送审稿审查会。住建部相关部门领导及由10名专家组成的审查组对标准送审稿进行了逐章、逐节、逐条的审查，在充分肯定的基础上，提出了进一步修改的意见和建议。专家审查意见总计48条。编写组对专家提出的意见进行了认真的讨论，根据专家意见对标准进行了深度修改和完善，最终采纳和部分采纳45条，未采纳3条，对于未采纳的阐述了理由。具体处理情况详见附件2《审查意见汇总表》三、标准编制的原则1、与实践相结合的原则标准编制把握了城市轨道交通建设发展趋势和需求，对我国城市轨道交通建设过程中的档案管理实践进行了必要的调研，紧密联系实际，注重标准的实践验证，不断修改和完善标准。2、以需求为引导的原则7 标准制订广泛征求了涉及轨道交通工程建设的各方的意见，以满足工程建设过程中档案管理需求为重点，同时兼顾了工程档案在提供利用环节的需求，明确了标准的制订目的、适用范围，实现了标准的可用性。3、充分考虑国家各城市地域差异，保持规范统一性。4、注意与其他相关标准之间的协调性关系。四．标准的主要内容本标准主要技术内容分为：总则、术语、基本规定、工程文件的归档范围及内容、工程文件的归档质量及组卷、工程文件的归档、工程档案的著录、工程档案的验收与报送，共计八章。其中：第四章工程文件的归档范围及内容：结合城市轨道交通工程的专业特点、根据建设程序和责任者对工程建设过程中形成的工程文件进行了划分，并在附录中以条目的形式对归档范围和保管单位做出了具体规定。第五章工程文件归档的质量及组卷：明确并细化了工程文件、工程声像资料及电子文件的归档质量要求，确定了工程文件组卷的要求和方法，结合城市轨道交通工程文件的形成特点，制定出卷内文件排列及各专业、各单位工程之间的案卷排列原则；规范了工程竣工图的归档质量要求，并增加了工程设计变更依据性文件的形成要求；结合工程特点及管理实际需要，对卷内目录的基本要素内容进行了补充，并增加了索引目录的编目要求。第七章工程档案的著录：根据城市轨道交通工程特点，划分了档案著录级别，规范了各级别著录格式，明确了各类档案的著录格式和要求。第八章工程档案验收与报送：明确了城市轨道交通工程档案验收主体、验收应具备的条件、验收组织形式及验收内容，规定了工程档案报送程序和报送要求等内容。五、标准的作用和意义7 本标准从城市轨道交通工程实际出发，结合具有代表性的管理经验，对工程建设各方在工程档案管理活动中的管理职责、工程文件的收集范围和内容、工程文件的整理要求、工程档案的验收与报送等做了全方位的规定和明确，为城市轨道交通工程档案管理提供了切实可行的工作标准，具有较强的指导性。本标准对文件归档范围、竣工图的归档质量等内容规定得更加细化，便于从业人员了解和操作，具备较强的实用性和可操作性。本标准的制定和实施，将进一步规范行业管理，提高竣工档案的内在质量，更大程度上确保城市轨道交通工程档案的齐全、完整和准确。最终为城市轨道交通运营过程中的维护、改扩建工作提供可靠的依据和数据支持，对降低项目维护和改扩建成本、保障城市轨道交通的安全运营发挥重要作用。依照本标准进行轨道交通工程档案收集与整理工作，将会节约大量人力、物力，缩短归档周期，更好地发挥工程档案资源的重要作用，进而促进城市轨道交通事业的发展与繁荣。本标准是目前城市轨道交通工程档案管理的首部行业标准，将完善现有城市轨道交通工程建设标准体系，填补国内空白。六、需探讨、完善的问题随着科学技术的不断发展，新技术、新工艺、新设备、新材料将应用于城市轨道交通工程建设中，所形成的工程文件可能会超出本《标准》附录所列的归档内容，需要适时地调整相关内容，以适应城市轨道交通发展的要求。随着工程建设管理水平的不断提高，档案管理整体水平也将随之提升，好的管理经验、管理措施，也需要继续总结。标准本身也需要在发展过程中进一步完善。7 UDC中华人民共和国行业标准PCJJ/T**-****城市轨道交通工程档案整理标准Standardforurbanrailtransportationprojectarchivesarrangement（报批稿）****-**-**发布****-**-**实施******************************发布7 中华人民共和国行业标准城市轨道交通工程档案整理标准StandardforurbanrailtransportationprojectarchivesarrangementCJJ/T**-****批准部门：**********************施行日期：**********************中国建筑工业出版社2013年北京3 前言根据住房和城乡建设部《关于印发<2008年工程建设标准规范制订、修订计划（第一批）>的通知》（建标[2008]102号）的要求，编制组经过广泛调查研究，总结了全国有代表性的省市轨道交通工程档案管理经验，并在广泛征求意见的基础上编制而成。本标准的主要技术内容包括总则、术语、基本规定、工程文件的归档范围及内容、工程文件的归档质量及组卷、工程文件的归档、工程档案的著录、工程档案的验收与报送。本标准由住房和城乡建设部负责管理，由天津市地下铁道集团有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送天津市地下铁道集团有限公司（地址：天津市和平区汉口西道3号邮政编码：300051）。本标准主编单位：天津市地下铁道集团有限公司、天津市城市建设档案馆本标准参编单位：北京市轨道交通建设管理有限公司、上海市城市建设档案馆、西安市城市建设档案馆、天津市市政公路质量监督站主要起草人员：朱敢平刘福利宋宝贵罗富荣王建新何红丽秦屹梅楼建春施丽媛张炜韩圣章魏海燕杨辉赵斌孟昭辉徐凌訾建峰谢海平战克强宋妍主要审查人员：钱寅泉姜中桥韩振勇张斌朱昌伟冯兆平曹有民郑树成廖小琼颜燕3 目次1总则12术语23基本规定34工程文件的归档范围及内容35工程文件的归档质量及组卷75.1工程纸质文件归档质量要求45.2工程变更依据性文件归档质量要求45.3竣工图归档质量要求45.4工程声像资料归档质量要求45.5工程电子文件归档质量要求55.6组卷的要求和方法55.7案卷的装帧要求65.8案卷装具要求76工程文件的归档87工程档案的著录97.1著录级别97.2著录项目细则97.3著录格式98工程档案验收与报送14附录A轨道交通工程文件归档内容16附录B轨道交通工程声像资料归档内容33附录C工程设计变更依据性文件汇总表33附录D案卷封面的样式35附录E卷内目录的样式36附录F卷内备考表的样式38附录G案卷目录的样式39附录H建设项目（工程）信息数据基本要素表的样式40附录J图纸的折叠方法42附录K案卷脊背的样式43附录L档案验收意见书样式44附录M档案报送清册样式45本标准用词说明46引用标准名录47附：条文说明483 contents1.Generalprovisions……………………………..................………12.Terms…………………………………….............................…..23.Basicrequirements………………….………................………44.Archivescopeandcontentofprojectdocuments........65.Archivequalityrequirementsandfilingofprojectdocuments.…75.1Archivequalityrequirementsofprojectpaperdocuments.75.2Archivequalityrequirementsofprojectalterationbasedondocuments..........................................................................................75.3Archivequalityrequirementsofcompletiondrawings......……85.4Archivequalityrequirementsofprojectaudio-visualinformation……………………………………………………85.5Archivequalityrequirementsofprojectelectronicfiles...............95.6Requirementsandmethodsoffiling…….............….105.7Requirementsoffilesbindinganddrawingsfolding...........115.8Qualityofarchivescontainer…............................................126.Requirementsoffilingofprojectdocuments……..........…..…137.Descriptionofprojectarchives……………………....………...147.1Rankofdescription…………………………...........………147.2Detailedrulesofdescriptionelements…………...………....147.3Formatofdescription…………………….......…………..158.Acceptanceandtransferofprojectarchives......……….21AppendixAThefilingcontentofurbanrailtransitproject’sdocument………………………………………………………...24AppendixBThecontentofurbanrailtransitproject’saudio-visualinformation……………………………………………….......47AppendixCSummarytableofprojectdesignchangesbasedondocuments........................................................................................48AppendixDThetypeoffilecover………………....………….49AppendixEThetypeoffilelist…......................…50AppendixFThetypeoffilememorandum…….................…….52AppendixGThetypeofinventory……………...............53AppendixHThetypeofbasicitemstableofconstructionprojectinformationdata..............................................................................54AppendixJFoldingmethodofdrawings………………………....56AppendixKThetypeoffilesback……………………………......57AppendixLThetypeoffileacceptanceopinions……….…...58AppendixMThetypeoffilestransferrelated….......................59Explanationofwordinginthisstandards...…………...………......60Listofquotedstandards………………………………….………61Addition:Explanationofprovision………….................……….....623 1总则1.0.1为适应城市轨道交通建设发展的需要，统一城市轨道交通工程文件归档标准，建立完整、准确、系统的工程档案，保证工程档案的安全保管和有效地开发利用，制定本标准。1.0.2本标准适用于新建、改建、扩建城市轨道交通工程档案的整理、验收和报送。1.0.3城市轨道交通工程档案整理、验收、报送，除应符合本标准外，尚应符合国家现行有关标准的规定。70 2术语2.0.1工程文件projectdocument在工程建设过程中形成的各种形式的信息记录，包括工程准备阶段文件、监理文件、施工文件、竣工图和竣工验收文件等。2.0.2电子文件electronicfiles指在数字设备及环境中生成，以数码形式存储于磁带、磁盘、光盘等载体，依赖计算机等数字设备阅读、处理，并可在通信网络上传送的文件。2.0.3归档filingofprojectrecords文件形成单位完成其工作任务后，将形成的文件整理立卷，按规定移交档案管理机构。2.0.4工程声像资料projectaudio-visualinformation用照片、影片、录音带、录像带、光盘等记录反映建设项目（工程）现场原地物、地貌和施工主要过程及建成新貌的声音或影像资料。2.0.5档号archivalcode以字符形式赋予档案实体的用以固定和反映档案排列顺序的一组代码。2.0.6索引目录indexdirectory查找档案使用的检索工具，包含编制说明、案卷目录和卷内目录。2.0.7组卷filing按照一定的原则和方法，将具有保存价值的文件分门类整理成案卷的过程。2.0.8案卷file由互有联系的若干文件组成的档案保管单位。2.0.9工程档案著录descriptionofconstructionprojectarchive对工程档案内容和形式特征进行分析、选择、提取数据信息的过程。通过文字、符号揭示每个工程项目、每个案卷、每份文件的物质形态、主题内容、科学价值等。2.0.10著录项目itemofdescription揭示工程档案内容和形式特征的记录事项。通用的著录项目有题名与责任说明项、密级与保管期限项、时间项、载体与数量项、专业记载项、附注项、排检与编号项。2.0.11著录格式formatofdescription著录项目在条目中的组织排列顺序及其表达方式。2.0.12工程档案验收acceptanceofprojectarchives依据现行国家法律法规、技术规范、标准对记录工程建设活动全过程的档案及其整理质量进行审查的过程。2.0.13工程准备阶段文件preparatorystagedocumentsofproject工程开工以前，在立项、审批、征地、勘察、设计、招投标等工程准备阶段形成的文件。2.0.14监理文件documentsofsupervision监理单位在工程设计、施工等监理过程中形成的文件。2.0.15施工文件implementingdocumentsofproject施工单位在工程施工过程中形成的文件。2.0.16竣工验收文件documentsoftestoncompletion建设工程项目竣工验收活动中形成的文件。70 3基本规定3.0.1城市轨道交通工程文件的形成与管理应与工程建设进度同步进行，必须真实反映工程建设的全过程。3.0.2工程建设、勘测、设计、监理、施工等参建单位应将工程文件的形成和积累纳入工程建设管理的各个环节，由经过专业培训和具有相应资质的资料管理人员收集和保管。3.0.3工程文件应采用计算机管理，纸质文件与电子文件同步归档。3.0.4工程竣工图应由施工单位绘制，也可委托具有相关资质的设计单位绘制。3.0.5勘测、设计、监理、施工等参建单位应在工程建设过程中，随时收集、整理与工程相关的具有保存价值的声像资料，并按规定编制成声像档案，与纸质档案同时向建设单位移交。3.0.6建设单位在工程文件的形成、整理和档案的验收、报送等工作中应遵守下列规定：1在进行工程招标及与参建（勘测、设计、监理、施工等）单位签订协议或合同时，应对工程文件的归档、报送提出明确的要求。2负责工程准备阶段和竣工验收阶段形成的文件材料以及工程建设过程中形成的声像资料的收集、整理及组卷。3监督、检查和指导各参建（勘测、设计、监理、施工等）单位工程竣工文件的形成、整理和组卷。4收集、汇总各参建（勘测、设计、监理、施工等）单位整理的工程档案，并按规定进行严格的检查验收。5对工程档案进行著录，著录应符合本标准规定。6按照国家及地方城建档案管理的相关规定，办理工程档案的验收备案。7在工程竣工验收合格后，向工程属地城建档案馆报送一套符合本标准的工程档案。3.0.7勘测、设计单位应对工程勘测、设计文件进行整理和组卷，验收合格后向建设单位移交。3.0.8工程监理单位应监督、检查监理范围内参建单位工程文件的形成、收集和整理工作。并对工程监理文件进行整理和组卷，验收合格后向建设单位移交。3.0.9施工单位应负责工程竣工图编绘和施工文件的收集、整理和组卷,验收合格后向建设单位移交。3.0.10建设项目实行总承包的，各分包单位应负责分包范围内工程竣工图编绘以及本单位施工文件的整理和组卷，由总承包单位验收汇总后向建设单位移交。3.0.11城建档案管理机构应对工程文件的收集、整理、归档工作进行监督、检查和指导，对工程档案进行预验收和验收，验收合格后，按规定办理相关的认可文件。70 4工程文件的归档范围及内容4.0.1凡是在新建、改建、扩建的城市轨道交通工程建设过程中形成，具有保存价值的各种载体的文件均应归档。包括工程准备阶段文件、监理文件、施工文件、竣工验收和备案文件、设备文件等。4.0.2归档文件载体类型应包括纸质材料、照片、底片、录像带及其它电子存储介质等。4.0.3工程文件的归档内容应符合本标准附录A、附录B的要求。4.0.4工程电子文件的归档内容除符合本标准附录A的要求外，还应包括相关的支持软件和数据。70 5工程文件的归档质量及组卷5.1工程纸质文件归档质量要求5.1.1工程文件的内容及其深度应符合国家有关工程勘测、设计、施工、监理等方面的技术规范、标准和规程。5.1.2工程文件的内容必须真实、准确、完整，与工程实际相符合。5.1.3工程文件应字迹清楚，图样清晰，图表整洁，签字盖章手续完备。5.1.4工程文件中文字书写应符合国家用字规范，采用国家颁布实施的简化汉字，图表的绘制应符合国家制图标准的规定。5.1.5工程文件中文字材料幅面尺寸宜为A4幅面（297mm×210mm）。图纸宜采用国家标准图幅。5.1.6工程文件应采用能长期保存的韧力大、耐久性强的纸张。用蓝晒图归档的竣工图必须是新蓝图。打印图应符合国家档案字迹和纸张耐久性要求。5.1.7对破损的文件、图纸应进行托裱，不得使用胶纸带粘贴。5.1.8工程文件为外文版的，应采用中、外两种文字准确表达。有关文件的中文翻译件应由翻译责任者签证，并与原件一并归档。如无翻译件的材料，案卷目录中的案卷题名和卷内目录中的文件（图纸）名称应用中外文两种文字准确表达。5.2工程变更依据性文件归档质量要求5.2.1工程建设过程中发生的所有设计变更必须经（勘测）设计单位、监理单位和建设单位签字认可。5.2.2设计变更通知单、技术核定单、工程会议纪要等设计变更的依据性文件应注记其原始编号或日期。5.2.3在设计变更的依据性文件中，应包含被修改图的图号等内容。5.2.4应对工程设计变更依据性文件进行汇总,汇总表样式宜符合本标准附录C的要求。工程设计变更依据性文件汇总表应有施工单位盖章和技术负责人签字、监理单位盖章和总监理工程师签字确认。5.3竣工图归档质量要求5.3.1竣工图绘制应符合专业制图标准，图面整洁、图形清晰、字迹工整、标示准确，便于查阅。5.3.2如施工图没有变更，应由施工单位在原施工图上加盖竣工图章后作为竣工图。5.3.3施工图有一般性变更的，宜按下述两种形式编制竣工图：1设计单位重新绘制施工图纸，由施工单位在重新绘制的图纸上加盖竣工图章后作为竣工图。2由施工单位依据经确认的变更文件及实际施工情况，在原施工图上进行修改补充，并在修改部分附近注明变更依据，加盖竣工图章后作为竣工图。5.3.4对原施工图上修改补充后作为竣工图的，注记说明和绘制图形等应统一使用黑色耐久性书写材料。5.3.5对结构形式、平面、工艺布置等有重大改变，或不宜在原施工图上修改、补充的，应重新绘制改变后的图纸，加盖竣工图章后作为竣工图。5.3.6竣工图图纸目录应与竣工图一致。5.3.7竣工图必须加盖竣工图章。竣工图章的主要内容应包括：“竣工图”字样和施工单位、编制人、审核人、技术负责人、监理单位、现场监理、总监理工程师，编制日期。70 5.3.8竣工图纸应符合设计单位施工图出图用章规定及国家施工用图规定。5.4工程声像资料归档质量要求5.4.1工程照片应图像清晰，同一拍摄对象应能提供不同角度、景别、阶段的照片。5.4.2以传统感光材料为载体的工程照片应采用5寸或7寸光面照片与底片和文字说明一并归档。照片扫描时，分辨率不应小于600dpi，不得压缩保存。5.4.3使用数码相机拍摄的资料，其影像不得进行后期加工，必须采用专业照相纸打印出5寸或7寸光面照片，与刻录光盘一并归档。光盘中的照片标题说明应与归档照片一致。数字照片图像分辨率不应小于3000×2000像素，宜使用RAW格式拍摄。5.4.4工程照片应整理入册，编制卷内目录及文字说明，工程照片文字说明内容应包括拍摄照片的事由、时间、地点、人物、背景、摄影者。5.4.5归档的工程录像资料应图像清晰，解说词和字幕应与画面相符。5.4.6归档的工程录像带应为PAL制式，格式应符合专业格式标准，片长宜为15min～30min的专题片。摄像机应使用专业机器拍摄。5.4.7工程录像档案外包装上应标有简要说明，内容宜包括工程名称、建设单位、拍摄内容、摄制人。5.5工程电子文件归档质量要求5.5.1工程电子文件的内容应真实、准确、完整，与相关纸质文件内容保持一致。5.5.2工程电子文件的通用格式应符合表5.5.2的规定。表5.5.2工程电子文件通用格式文件类别通用格式文本（表格）文件（Text）XML、DOC、TXT、RTF、XLS、ET、WPS图像文件（Image）JPEG、TIFF、PDF图形文件（Graphics）DWG影像文件（Video）MPEG、AVI声音文件（Audio）WAV、MP35.5.3非通用文件格式的工程电子文件，收集时应将其转换成通用格式，如无法转换，则应将其纸质文件扫描。5.5.4在无法获取纸质文件对应的电子文件时，应扫描该纸质文件，收集扫描后的图像文件。5.5.5与电子文件的真实性、完整性、有效性相关的具有法律效力的数字签名必须一同收集，并应能够以标记显示于打开后的文件之中。5.5.6应鉴定工程电子文件是否包含有效的、可读的数字签名，若不存在，应收集签名后的文件或者纸质文件的扫描件。5.5.7工程电子档案的组织和排序可按纸质档案文件整理要求进行并与纸质档案建立准确、可靠的标识关系。5.5.8工程电子档案应制作目录文件以便于区分和检索。5.6组卷的要求和方法5.6.1组卷应遵循工程文件的自然形成规律，保持卷内文件材料的有机联系，并应符合专业的特点，便于保管和利用。5.6.2组卷应符合下列要求：170 一个建设项目（工程）内所有的文件和图纸按工程准备阶段、施工阶段、竣工验收阶段的建设程序组卷。2准备阶段文件和竣工验收阶段的文件按建设程序、专业、时间的顺序组卷。3设计文件按设计程序、单位工程、专业等组卷。4施工文件按单位工程、专业组卷，其中有共性的文件材料按项目或合同标段集中组卷。5监理文件按单位工程、专业等组卷。6竣工图按单位工程组卷，单位工程内按专业分别组卷。7不同载体的文件分别组卷。8卷内不应有重份的文件。5.6.3卷内文件和案卷的排列顺序应符合下列要求：1文字材料按事项排列，同一事项按时间排列，每一事项按先批复后请示，先正文后附件，先文件材料后附图的顺序排列。2图纸按专业排列，同专业图纸按图号顺序排列。3监理、施工文件按本标准附录A顺序排列。4案卷按工程准备阶段文件卷、监理文件卷、施工文件卷、竣工图卷、竣工验收文件卷的顺序排列。5.6.4卷内文件页号的编制应符合下列规定：1以案卷为单位，在有书写内容的页面上采用阿拉伯数字从“1”开始连续编写页号，无文字页面不编页号。2成套图纸或印刷成册且连续编有页号的文件材料，而且自成一卷时，可不重新编写页号。3页号采用打号机使用黑色印油打号或用碳素墨水书写。4案卷封面、卷内目录、卷内备考表、案卷封底不编写页号。5.6.5案卷的编目宜符合下列要求：1案卷由案卷封面、卷内目录、工程文件、备考表组成。2案卷封面构成要素应有档号、档案馆（室）号、档案类别、案卷题名、编制单位、编制日期、保管期限、密级，样式宜符合附录D的格式规定。3卷内目录构成要素应有案卷号、顺序号、文件（图纸）名称、文件（图纸）编号、页数、图幅、页号、照片/底片号、题名、拍摄时间。样式宜符合本标准附录表E-1或E-2的格式规定。4卷内备考表构成要素应有文字数量、图样数量、说明、立卷人、审核人，样式宜符合附录F的格式规定。5案卷目录构成要素应有（案卷）顺序号、案卷号、案卷题名、卷内页数，样式宜符合附录G的格式规定。5.6.6工程档案应编制索引目录卷,由编制说明、案卷目录及各卷卷内目录组成，不列入总卷数内。编制说明的内容应包括建设（工程）概况、档案编制依据、档案整编情况、建设项目（工程）信息数据基本要素表及其他需要说明的问题等相关内容，并加盖公章。建设项目（工程）信息数据基本要素宜符合本标准附录H的格式的要求。5.7案卷的装帧要求5.7.1工程文件的用纸规格小于A4幅面的宜进行托裱。托裱纸必须为白纸，托裱时文件材料的右边和底边必须与托裱纸的右边和底边贴齐。5.7.2文字材料组卷厚度不宜超过20mm，图纸组卷厚度不宜超过40mm。5.7.3文字材料卷或图文混装卷应装订，图纸卷可不装订。图纸应按A4幅面的规格折叠，图标外露，折叠方法应符合本标准附录J的规定。70 5.7.4文件装订应左侧线装，横排文件装订字头朝左，装订时必须剔除金属物。5.8案卷装具要求5.8.1档案盒应采用无酸纸制作，形式易于存放。5.8.2档案盒封面的填写内容要素宜与案卷封面相同。5.8.3档案盒脊背的填写内容和构成要素宜符合本标准附录K的规定。70 6工程文件的归档6.0.1归档文件必须完整、准确、系统，能反映工程建设活动的全过程，质量应符合本标准第5.1、5.2、5.3、5.4、5.5节的要求，内容应符合本标准附录A、附录B的规定。6.0.2归档的文件应为原件，确需由复印件代替原件的，复印件与原件内容和规格应保持一致，必须由责任单位（人）盖章，并应注明原件的存放地点。6.0.3各参建单位项目技术负责人应对其归档文件的内容、质量负责，监理单位对监理范围的归档文件应履行审核签字手续。6.0.4归档文件必须经过分类整理和著录，组成的案卷应符合本标准要求。6.0.5工程文件电子版的归档应符合国家现行标准《建设电子文件与电子档案管理规范》CJJ/T117的规定。6.0.6照片与底片应同时归档，归档的照片与底片必须一致，文字说明应准确。数字照片归档应为光盘刻录的原始版。6.0.7归档的录音带、录像带、数字照片、光盘应材质良好，不得有变形、断裂、发霉及磁粉脱落、磨损、划伤等。6.0.8录音、录像、数字照片、光盘等载体档案必须在相应设备上进行检测，检测合格后方可归档。6.0.9工程档案归档不应少于3套，分别由城建档案馆、建设单位和运营管理单位保管，原件宜在城建档案馆保存。6.0.10重大的改建、扩建工程，涉及原有工程项目变更时，应将相关项目的竣工资料重新整理归档，并应增补说明。70 7工程档案的著录7.1著录级别7.1.1城市轨道交通工程档案著录应按档案载体类型分为纸质档案著录、照片档案著录、录像档案著录、电子档案著录。7.1.2纸质档案、照片档案、电子档案著录级别宜划分为项目级、单位工程级、案卷级、文件级。7.1.3录像档案著录级别宜划分为项目级、单位工程级、分部工程级、文件级。7.2著录项目细则7.2.1题名与责任说明项应包括题名、工程文件编号、工程地址和责任者等小项。著录应符合下列要求：1题名分为文件题名、案卷题名、单位工程题名和工程项目题名，著录文件、案卷、单位工程及工程项目的名称。2工程文件编号著录下列内容：1)建设工程项目立项批准文号著录计划部门或主管部门批准该建设工程项目正式立项的文件编号；2）建设工程规划许可证号著录城市规划主管部门对该建设工程项目核发的建设工程规划许可证的编号；3）建设工程用地规划许可证号著录城市规划主管部门对该建设工程项目核发的建设工程用地规划许可证的编号；4）国有土地使用证号著录城市土地主管部门对该建设工程项目核发的国有土地使用证编号；5）建设工程施工许可证号著录建设行政主管部门对该建设工程项目核发的施工许可证编号；6）建设工程竣工验收备案登记号著录建设工程竣工验收后，建设单位向建设行政主管部门报送备案材料时，建设行政主管部门赋予该工程的备案登记编号；7）图幅号著录工程所在地形图的分幅号；8）准拆证号著录房屋主管部门核发的房屋拆迁许可证的编号。3工程地址著录建设工程项目的建设地点。4责任者著录文件材料的形成单位或人。7.2.2密级与保管期限项应著录工程档案的保密程度的等级和保存的时间。城市轨道交通工程档案密级与保管期限由建设单位按照国家相关规定划分。7.2.3时间项应著录工程开工日期、竣工日期、拍摄日期，格式应为xxxx年xx月xx日。7.2.4载体与数量项应著录档案实际载体的物质形态特征及数量和单位。应符合下列要求：1载体类型应分为底图、缩微片、照片、底片、数字照片、录音带、录像带、光盘、计算机磁盘、计算机磁带等。2数量用阿拉伯数字，单位用档案物质形态的统计单位，如“页”、“张”、“卷”、“盘”、“盒”等。7.2.5专业记载项应著录工程各专业特征，根据著录对象不同可分为土建专业记载项、机电设备安装专业记载项。7.2.6附注项应著录各个项目中需要解释和补充的事项，依各项目的顺序著录，项目以外需要解释和补充的应列在最后。7.2.7排检与编号项应包括下列小项：70 1档号由分类号、项目号、案卷号等构成。档号中各号之间用“-”号相隔。2缩微号著录档案馆(室)赋予档案缩微品的编号。3存放地址号著录档案存放处的编号。一般包括库号、列(排)号、节(柜)号、层号等。4照片盒号著录照片案卷在工程档案案卷中的顺序编号。5录像带盘号著录录像带顺序号。6磁带喷码著录每盘磁带出厂时的生产代码。7.3著录格式7.3.1城市轨道交通项目级著录宜符合表7.3.1的格式规定。表7.3.1城市轨道交通项目级著录通用格式工程名称 建设地点 立项批准文号 责任者建设单位 立项批准单位 勘测单位 设计单位 监理单位 专业记载项工程起止点　线路经由　线路总长度（km）　地下线长（km）　高架线长（km）　地面线长（km）　过渡线长（km）　车站（座）　地下站（座）　高架站（座）　地面站（座）　停车场（处）　车辆段（处）　工程概算　　开工日期　竣工日期　试运行时间　档案状况总卷数（卷）　文字（卷）　图纸卷　底图（张）　照片卷　底片（张）　张　张　录音带（盒）　录像带（盘）　光盘（盒）　计算机磁带（盘）　缩微片盘　其它 磁盘（盘）　张　保管期限　密级　排检与编号首卷档号　缩微号　存放地址号　附注　70 7.3.2城市轨道交通单位工程级土建专业著录宜符合表7.3.2的格式规定。表7.3.2城市轨道交通单位工程级土建专业著录格式单位工程名称　建设地点　东至西至南至北至里程范围　责任者施工单位　勘测单位 设计单位　监理单位　文号建设工程规划许可证号　图幅号　建设工程用地规划许可号　房屋拆迁许可证号　施工许可证号　专业记载建筑面积（㎡）　占地面积（㎡）　建筑限高（m）　层数 结构类型　站台型式　车站型式 质量等级 防水等级　抗震等级　耐火等级　轨道结构 轨型（kg/m）　标准轨距（mm）　轨底坡（‰） 铺轨（km)　 最大纵坡（‰）　最高运行速（km/h)　最小曲线半径（m） 道岔型号　铺道岔（组）　铺伸缩器（组）　车辆轴重（t）　（桥涵隧道）长度（m）　（桥涵隧道）宽度（m）　（桥涵隧道）高度（m）　净空高度（m） 荷载等级　跨度（m)　　设计使用年限 排检与编号首卷档号存放地址号 附注 70 7.3.3城市轨道交通单位工程级机电设备安装专业著录宜符合表7.3.3的格式规定。表7.3.3城市轨道交通单位工程级机电设备安装专业著录格式单位工程名称 里程范围 责任者施工单位 勘测单位 设计单位 监理单位 专业记载自动售检票设备（台套） 屏蔽门（套） 维修工艺设备（台） 通风空调设备（台） 风管制作安装（m2） 变配电设备（台套） 照明灯具（套） 信号、通讯设备（台套） 综合监控（点） 电梯、扶梯（台套) 扶梯运行速度（m/s） 扶梯提升高度（m/s） 消防栓箱（台） 消防喷头（个） 火灾报警控制点（点） 供电方式 牵引接触轨（m) 电压等级 质量等级 工程造价 设计使用年限 开工时间 竣工时间 管线类别敷设类型敷设长度（km）埋设深度（m）规格材质对地距离（m）其他信号、通讯设备控制光电缆       动力电缆       照明线缆       给水管道       排水管道       特种管道       排检与编号首卷档号存放地址号 附注  7.3.4城市轨道交通纸质档案案卷级著录宜符合表7.3.4的格式规定。表7.3.4城市轨道交通纸质档案案卷级著录格式档号案卷题名 文件（页） 图纸（张） 其他 盒号 存放地址号 7.3.5城市轨道交通纸质档案文件级著录宜符合表7.3.5的格式规定。表7.3.5城市轨道交通纸质档案文件级著录格式文件编号（图号） 文件题名 页数 页号 扫描序号 7.3.6城市轨道交通照片档案案卷级著录宜符合表7.3.6的规定。表7.3.6城市轨道交通照片档案案卷级著录格式档号 照片盒号案卷题名 照片（张） 底片（张） 载体类型 存放地址号  附注 70 7.3.7城市轨道交通照片档案文件级著录宜符合表7.3.7的格式规定。表7.3.7城市轨道交通照片档案文件级著录格式照片题名 拍摄地点 拍摄日期 拍摄人员 底片号 页号 文字说明 7.3.8城市轨道交通录像档案单位工程级著录宜符合表7.3.8的格式规定。表7.3.8城市轨道交通录像档案单位工程级著录格式录像带盘号 磁带喷码 磁带类型 单位工程名称 建设地点   总带长（分） 总带长（秒） 总带长（祯） 存放地址号 7.3.9城市轨道交通录像档案分部工程级著录宜符合表7.3.9的格式规定。表7.3.9城市轨道交通录像档案分部工程级著录格式档号 分部工程项目名称   建设地点   带长（分） 带长（秒） 带长（祯） 位置（分） 位置（秒） 位置（祯） 拍摄日期 拍摄人员  文字说明 7.3.10城市轨道交通录像档案文件级著录宜符合表7.3.10的格式规定。表7.3.10城市轨道交通录像档案文件级著录格式段落号 内容 带长（分） 带长（秒） 带长（祯） 7.3.11城市轨道交通电子档案案卷级著录格式宜符合本标准表7.3.4的格式规定文件级著录格式宜符合本标准表7.3.5的格式规定。70 8工程档案验收与报送8.0.1城市轨道交通工程具备验收条件后，建设单位应提请城建档案管理机构对工程档案分别进行预验收、验收。预验收宜按单位工程进行验收；验收宜按工程项目组织验收。建设单位未取得城建档案管理机构出具的认可文件，不应进行工程竣工验收和备案。8.0.2工程档案预验收应具备下列条件：1主体工程及附属设施等已按设计要求基本建成，能够达到工程初步验收条件。2工程建设全过程文件材料已基本收集齐全并进行了初步分类、整理和编目。3建设、施工、监理单位完成了工程档案预验收前的自查工作，并形成了预验收自评意见和预验收报告。8.0.3工程档案验收应具备下列条件：1主体工程及附属设施等已按设计要求建成，能满足运行使用要求。2完成了工程建设全过程文件材料的收集、分类、整理和编目。3监理单位完成了工程档案质量评价报告。4建设单位（法人）完成了工程档案验收自评报告。验收自评报告应包括下列内容：1）工程建设及工程档案管理概况；2）保证工程档案完整、准确、系统所采取的控制措施；3）工程文件材料的形成、收集、整理与竣工图的编制质量状况；4）对工程档案预验收中提出问题的整改情况；5）其它需要说明的问题。8.0.4工程档案的验收由建设单位（法人）组织各工程参建单位和城建档案管理机构成立检查组，对工程档案的质量进行综合评价，形成验收意见。验收意见书的样式宜符合本标准附录L的要求。8.0.5工程档案验收内容应符合下列要求：1工程档案内容真实、准确地反映工程（项目）实际情况和建设全过程。2工程档案的整理、立卷和著录符合本标准的规定。3竣工图绘制方法、图式及规格等符合专业技术要求，准确地标有变更依据，图面整洁、竣工图章及签字手续完整。4文件的形成、来源符合工程实际，单位或个人盖章的文件签章手续完备。70 5文件材质、幅面、书写、绘图等应符合本标准第5.1节的要求。6工程声像档案拍摄内容真实、准确、清晰和完整，符合声像档案归档质量要求，并应有归档检测合格证明文件。7工程电子文件应与相应的纸质或者其它载体形式的文件在内容、相关说明及描述上保持一致，符合电子文件归档质量要求。8.0.6工程档案报送应符合下列要求：1工程档案必须通过验收并取得城建档案管理机构的认可文件。2工程档案宜在线路竣工验收6个月内，由建设单位向城建档案馆报送。3建设单位报送工程档案时，应按规定办理交接手续，填写报送清册一式三份，交接双方须签字、盖章。4报送清册由封面、编制说明和案卷目录组成。报送清册封面的构成要素和样式应符合本标准附录M的规定，编制说明、案卷目录应符合本标准第5.6.5、5.6.6条的规定。报送清册封面内容应按下列要求填写：1）工程名称：填写工程项目的全称。.2）案卷数量：使用阿拉伯数字填写报送档案的总卷数。3）报送人盖章或签字：由报送单位项目经办人签章。4）接收人盖章或签字：由城建档案管理部门经办人签章。5）负责人盖章或签字：由交接双方负责人分别签章。6）报送单位盖章：由报送单位加盖公章。7）接收单位盖章：加盖城建档案管理部门档案接收专用章。8）本清册共页：使用阿拉伯数字填写清册总页数。（含整编说明、案卷目录）9）报送时间：使用阿拉伯数字填写交接工程档案的日期，格式应为xxxx年xx月xx日。8.0.7停建、缓建工程档案由建设单位保管。70 附录A轨道交通工程文件归档内容表A轨道交通工程文件归档内容序号归档文件保管单位建设单位施工单位设计单位监理单位城建档案馆一工程准备阶段文件（一）立项文件1项目建议书和批复文件●●2可行性研究报告和批复文件●●3关于立项的会议纪要及领导批示●●4专家建议文件●●5项目评估研究资料●●6调查资料（环境影响报告书、劳工安全评价报告、建设用地地质灾害危险性评估报告、环境噪声监测报告、客流预测报告、地震安全性评价报告等）●○●（二）建设用地、征地、拆迁文件1选址申请及选址规划意见通知书●●2用地申请报告及建设用地批准书●●3拆迁安置意见、协议、方案等●●4建设用地规划许可证、许可证附件●●5征用土地数量一览表●●6国有土地使用证●●（三）勘测、设计文件1工程地质勘测报告●●●2水文地质勘测报告●●●3建筑用地钉桩通知单●●●4地形测量和拨地测量成果报告●●●5定、验线报告单●●6申报的规划设计条件和规划设计条件通知书●●●●7初步设计图纸及说明●●8审定设计方案通知书及审查意见●●●9有关行政主管部门（人防、环保、消防、交通、园林、市政、文物、通讯、保密、河湖、卫生、教育等部门）的审查意见和要求取得的有关协议●●●10施工图设计及说明●●11设计计算书●●12政府有关部门对施工图设计文件的审批意见●●●（四）工程招投标文件、合同1测量、物探、勘测、设计招投标文件●●2测量、物探、勘测、设计中标通知书及合同●●●3施工招投标文件●●●4施工中标通知书及施工合同●●●●5监理招投标文件●●6监理中标通知书及监理合同●●●7材料、设备采购招投标文件●8材料、设备采购中标通知书及采购合同●●9其他招投标文件●10其他中标通知书及合同●●（五）建设项目开工审批文件1建设项目列入年度计划的申报文件●●70 2建设项目列入年度计划的批复文件或年度计划项目表●●3规划审批申报表及报送的文件和图纸●4建设工程规划许可证及其附件●●●5建设工程开工审查表●6建设工程施工许可证●●7投资许可证、审计证明、缴纳绿化建设费等证明●●8工程质量、安全监督手续文件●●●（六）设备采购文件1设备购置（进口）相关文件●2购置（进口）设备申请、评估报告、项目计划等及批复文件●3与外商签订的合同、外商谈判情况汇报记录等●4进口设备免税文件、设备订购清单等●5进口单据、装箱单、商检证明文件●（七）财务文件1工程投资估算材料●2工程设计概算材料●3施工图预算材料●4施工预算●（八）建设施工监理机构及负责人1工程项目管理组织机构（项目经理部）及负责人名单●●2工程项目监理组织机构（项目监理部）及负责人名单●●●3工程项目施工组织机构（施工项目经理部）及负责人名单●●●二监理文件（一）施工管理1总监理工程师授权通知书、合同总监办人员配置（调整）通知书●●●2监理规划、监理实施细则●●3涉及施工安全、质量或重要事项的会议纪要●●●●4监理工程师通知单及回复●●●5监理工作联系单●●●6监理月报●●7监理日志●（二）施工安全控制1专项安全实施方案报批表○●●2安全事故报告及处理资料●●●●（三）施工质量控制1监理抽查原材料及各种分项工程试验报告●●2监理抽查各分项工程检查记录○●3施工放样测量复核●●●4监理旁站记录○●5中间交工证书、缺陷责任终止证书●●●6质量事故报告及处理资料●●●●（四）施工进度控制1施工进度计划报审表○70 2工程开工报审表、停工令、复工令、工程延期申请表●●●●（五）造价控制1设计变更、洽商报审与签认资料●●●2工程变更通知单及变更令●●●3中间计量表、中间计量支付汇总表●●4工程竣工决算审核资料●●●●（六）合同管理文件1工程量清单●●●2工程分包一览表●●●3费用索赔申请表及审批表、索赔评估报告●●●（七）验收资料1单位工程竣工预验收报验单○●●2竣工移交证书○●●●3监理竣工总结●●●4工程质量评估报告●●●●三土建及附属工程施工文件（一）工程管理与工程质量检查验收资料1建设工程质量事故调(勘)查笔录●●●2建设工程质量事故报告●●●●3室内（车站内）环境检测报告●●4单位（子单位）工程质量竣工验收记录●●●●5单位（子单位）工程质量控制资料核查记录●●●●6单位（子单位）工程安全和功能检查资料核查及主要功能抽查记录●●●●7单位（子单位）工程观感质量检查记录●●●8施工总结●●●9设计、勘察工作质量报告●●●（二）施工管理资料1施工现场质量管理检查记录●●2企业资质证书及相关专业人员岗位证书●3见证记录●●4施工日志●5施工大事记●●（三）施工技术资料1施工组织设计及施工方案●●2设计交底记录●●●●●3技术交底记录●4图纸会审记录●●●●●5设计变更通知单●●●●●6工程洽商记录●●●●●（四）施工测量及监控量测记录1施工测量记录（1）工程测量交接桩记录●●●●（2）工程定位测量记录●●●●（3）基槽验线记录●●●（4）平面放线记录●●（5）标高抄测记录●●（6）建（构）筑物垂直度、标高测量记录●●●70 （7）初期支护净空测量记录○●●（8）车站/隧道净空测量记录○●●●（9）二衬厚度测量记录●●●●(10)测量复核记录●●●●（11）竣工测量资料及记录●●●●2监控量测记录（1）基坑支护变形监测记录●●●（2）地面沉降观测记录●●●●（3）掌子面地质及支护状况观察记录●●●（4）结构净空收敛观测记录●●●●（5）拱顶下沉观测记录●●●●（6）地中位移观测记录●●●●（7）建（构）筑物/地下管线变形和破坏监测记录●●●●（8）车站、区间结构沉降监测记录●●●●（9）车站、区间渗漏点监测●●●●（五）施工材料资料1建筑与结构工程（1）材料、构配件进场检验记录●●（2）材料、构配件出厂质量证明文件（钢筋、预制混凝土、管片、桥梁支座等）●●（3）检测报告1）钢材性能检测报告●●2）水泥性能检测报告●●3）外加剂性能检测报告●●4）防水材料性能检测报告●●5）砖（砌块）性能检测报告●●6）门、窗性能检测报告（建筑外窗应有三性检测报告）●●7）饰面材料性能检测报告●●8）涂料性能检测报告●●9）玻璃性能检测报告（安全玻璃应有安全检测报告）●●10）壁纸、墙布防火、阻燃性能检测报告●●11）装修用粘结剂性能检测报告●●12）防火涂料性能检测报告●●13）隔声/隔热/阻燃/防潮材料特殊性能检测报告●●14）钢结构用焊接材料检测报告●●15）高强度大六角头螺栓连接副扭矩系数检测报告●●16）扭剪型高强螺栓连接副预拉力检测报告●●17）木结构材料检测报告（含水率、木构件、钢件）●●18）幕墙性能检测报告（三性试验）●●19）幕墙用材料检测报告●●20）材料污染物含量检测报告（执行GB50325）●●（4）复试报告1）钢材试验报告●●2）水泥试验报告●●3）砂试验报告●●4）碎（卵）石试验报告●●70 5）外加剂试验报告●●6）掺合料试验报告●●7）防水材料试验报告●●8）砖（砌块）试验报告●●9）轻集料试验报告●●10）盾构管片密封垫试验报告●●11）预应力筋复试报告●●12）预应力锚具、夹具和连接器复试报告●●13）装饰装修用材料复试报告●●14）钢结构金相试验报告●●15）钢结构用材料复试报告●●16）木结构材料复试报告●●17）幕墙用材料复试报告●●（5）设备开箱检验记录●●2建筑电气工程（1）材料、构配件进场检验记录●●（2）主要设备、材料、构配件出厂质量证明文件（低压成套配电柜、动力、照明配电箱、电力变压器、柴油发电机组、高压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）照明灯具、开关、插座、风扇及附件、电线、电缆等）●●（3）主要设备安装技术文件●●（4）设备开箱检验记录●●3智能建筑系统工程（执行国家现行标准、规范）4轨道工程（1）原材料出厂质量证明文件、检验报告。（螺母罩、螺母、螺栓、垫圈、扣板、道钉、绝缘垫、垫板、胶板、胶垫、轨距垫、橡胶套靴、鱼尾板、尼龙套管、挡板、挡板座、塑料垫片、车挡、钢轨、尖轨、异型轨、护轨装置、钢轨伸缩调节器、道岔、道岔塑料件、短轨枕、枕木、道砟等原材）●●（2）钢轨焊接型式检验报告●●（3）钢轨焊接周期性检验报告●●5声屏障（1）材料、构配件进场检验记录●●（2）主要设备、原材料、构配件质量证明文件●●（3）检测报告1）0钢材试验报告●●2）隔声板检验报告●●3）吸声板检测报告●●6其他附属工程（执行国家相关标准、规范）（六）施工记录1地面及高架车站工程（1）桩（地）基施工记录●●●（2）地基验槽检查记录●●●（3）地基处理记录●●●（4）地基钎探记录（应附图）●●●（5）构件吊装记录●（6）地下工程防水效果检查记录●●●（7）防水工程试水检查记录●●●70 （8）预应力筋张拉记录●●●（9）有粘结预应力结构灌浆记录●●●（10）混凝土养护（包括测温）记录●（11）混凝土浇筑记录●●●（12）钢结构施工记录●●●（13）网架（索膜）施工记录●●●（14）木结构施工记录●●（15）幕墙注胶检查记录●●（16）隐蔽工程检查验收记录●●●2地下车站工程（1）施工降水记录●●（2）钻孔桩钻进记录（冲击钻）●●●（3）钻孔桩钻进记录（旋转钻）●●●（4）钻孔桩混凝土灌注前检查记录●●（5）钻孔桩水下混凝土浇注记录●●（6）旋喷桩施工记录●●●（7）SMW桩施工记录●●●（8）桩顶冠梁施工检查记录〇●（9）地下连续墙挖槽施工记录〇●（10）地下连续墙护壁泥浆质量检查记录〇●（11）地下连续墙接头施工检查记录〇●（12）地下连续墙混凝土浇筑记录●●（13）土方开挖施工记录●（14）土钉墙施工记录●（15）锚杆（索）成孔记录●（16）锚杆（索）安装记录●●（17）锚杆（索）注浆记录●（18）锚杆（索）张拉锁定记录●●（19）桩间喷射混凝土施工记录●（20）钢管柱加工验收记录●●（21）钢管柱定位器安装检查记录●（22）钢管柱与桩基连接施工记录●●●（23）钢管柱施工检查记录●●（24）梁板柱节点施工检查记录●●（25）铺盖安装检查记录●●（26）盖挖逆筑法土模施工记录●（27）大管棚施工记录●（28）夯管帷幕施工检查记录●（29）小导管注浆检查记录●●（30）波形钢瓦超前支护施工记录●●（31）冻结测温记录●（32）暗挖开挖施工记录●●●（33）钢格栅验收记录●●●（34）初期支护检查记录●●（35）锁脚锚管（杆）施工检查记录●（36）喷射混凝土配合比通知单●（37）二衬背后注浆施工记录●●●（38）钢支撑、钢围檩进场检查记录●（39）钢围檩安装检查记录●（40）钢支撑架设施工记录○●（41）钢支撑预加力施加与锁定记录○●（42）防水基面处理检查记录●70 （43）防水层施工检查记录●●●（44）细部构造（施工缝、变形缝、后浇带）防水施工检查记录●●●（45）暗挖隧道模板台车施工检查记录●（46）混凝土养护（包括测温）记录●（47）构件吊装记录●（48）混凝土浇筑记录●●●（49）隐蔽工程检查验收记录●●●3明挖法区间隧道工程（包括区间U形槽工程）（1）施工降水记录●●（2）钻孔桩钻进记录（冲击钻）●●●（3）钻孔桩钻进记录（旋转钻）●●●（4）人工挖孔桩挖孔记录●●●（5）钻孔桩混凝土灌注前检查记录●●●（6）钻孔桩水下混凝土浇注记录●●（7）旋喷桩施工记录●●●（8）SMW桩施工记录●●●（9）桩顶冠梁施工检查记录〇●（10）地下连续墙挖槽施工记录〇●（11）地下连续墙护壁泥浆质量检查记录〇●（12）地下连续墙接头施工检查记录〇●（13）地下连续墙混凝土浇筑记录●●（14）土方开挖施工记录●（15）土钉墙施工记录●（16）锚杆（索）成孔记录●（17）锚杆（索）安装记录●●（18）锚杆（索）注浆记录●●（19）锚杆（索）张拉锁定记录●●（20）桩间喷射混凝土施工记录●（21）钢支撑、钢围檩进场检查记录●（22）钢围檩安装检查记录●（23）钢支撑架设施工记录○●（24）钢支撑预加力施加与锁定记录○●（25）钢支撑拆除施工记录●（26）防水基面处理检查记录●●●（27）防水层施工检查记录●●●（28）细部构造（施工缝、变形缝、后浇带）防水施工检查记录●●●（29）混凝土养护（包括测温）记录●（30）混凝土浇筑记录●●●（31）隐蔽工程检查验收记录●●●4暗挖法区间隧道工程（1）施工降水记录●●（2）大管棚施工记录●（3）小导管注浆检查记录●（4）冻结测温记录●（5）旋喷桩施工记录●●●（6）暗挖开挖施工记录●●●（7）钢格栅验收记录●●（8）初期支护检查记录●●（9）锁脚锚管（杆）施工检查记录●（10）喷射混凝土配合比通知单●70 （11）初支背后注浆施工记录●（12）防水基面处理检查记录●●●（13）防水层施工检查记录●●●（14）细部构造（施工缝、变形缝）防水施工检查记录●●●（15）暗挖隧道模板台车施工检查记录●（16）混凝土养护（包括测温）记录●（17）混凝土浇筑记录●●●（18）隐蔽工程检查验收记录●●●5盾构法隧道工程（1）盾构隧道掘进施工记录●（2）盾构隧道管片拼装记录●●●（3）盾构隧道注浆检查记录●●●（4）隐蔽工程检查验收记录●●●6路基及小桥涵工程（1）桩（地）基施工记录●●●（2）地基验槽检查记录●●●（3）地基处理记录●●●（4）地基钎探记录（应附图）●●●（5）钻孔桩钻进记录（冲击钻）●●●（6）钻孔桩钻进记录（旋转钻）●●●（7）人工挖孔桩挖孔记录●●●（8）钻孔桩混凝土灌注前检查记录●●●（9）钻孔桩水下混凝土浇注记录●（10）旋喷桩施工记录●●●（11）土方开挖施工记录●（12）土钉墙施工记录●（13）锚杆（索）成孔记录●（14）锚杆（索）安装记录●（15）锚杆（索）注浆记录●（16）锚杆（索）张拉锁定记录●（17）沉入桩施工检查记录●●●（18）箱涵顶进施工记录●●●（19）路基护坡喷射混凝土施工记录●（20）挡墙砌筑施工记录●（21）预制挡墙安装施工记录●（22）路基压实施工检查记录●（23）混凝土养护（包括测温）记录●（24）混凝土浇筑记录●●●（25）构件吊装施工记录●（26）预应力筋张拉记录●●（27）有粘结预应力结构灌浆记录●●●（28）隐蔽工程检查验收记录●●●7高架桥区间工程（1）桩（地）基施工记录●●●（2）地基验槽检查记录●●●（3）地基处理记录●●●（4）地基钎探记录（应附图）●●●（5）钻孔桩钻进记录（冲击钻）●●●（6）钻孔桩钻进记录（旋转钻）●●●（7）人工挖孔桩挖孔记录●●●（8）钻孔桩混凝土灌注前检查记录●●70 （9）钻孔桩水下混凝土浇注记录●（10）混凝土养护（包括测温）记录●（11）混凝土浇筑记录●●●（12）构件吊装施工记录●（13）焊接材料烘焙记录●（14）预应力筋张拉记录●●●（15）预应力张拉孔道压浆记录●●●（16）桥面防水施工记录●●（17）桥梁支座安装记录●●●（18）钢箱梁安装检查记录●●●（19）高强螺栓连接检查记录●●●（20）焊缝综合质量记录●●●（21）斜拉索安装张拉记录●●●（22）人行道板安装记录●（23）架桥机架桥施工记录●（24）隐蔽工程检查验收记录●●●8车辆段与综合基地工程（1）基坑支护变形监测记录●（2）桩（地）基施工记录●●●（3）地基验槽检查记录●●●（4）地基处理记录●●●（5）地基钎探记录（应附图）●●●（6）构件吊装安装记录●（7）焊接材料烘焙记录●（8）地下工程防水效果检查记录●●●（9）防水工程试水检查记录●●●（10）预应力筋张拉记录●●●（11）有粘结预应力结构灌浆记录●●●（12）混凝土养护（包括测温）记录●（13）混凝土浇筑记录●●●（14）车辆段检查坑施工记录●（15）钢结构施工记录●●●（16）网架（索膜）施工记录●●（17）木结构施工记录●●（18）幕墙注胶检查记录●●（19）隐蔽工程检查验收记录●●●9轨道工程（1）橡胶套靴安装检查记录●●（2）承轨台砼浇筑记录●●●（3）短轨枕式整体道床施工记录●●（4）碎石道床轨道底层道砟摊铺上渣记录●●（5）碎石道床有渣轨道铺轨、上渣整道、道岔铺设记录●●（6）支撑块整体道床工程检查记录●●●（7）铺轨、轨道整理、钢轨打磨工程检查记录●●（8）道床线路锁定、伸缩调节器、道岔铺设整理工程检查记录●●（9）无缝线路锁定轨温、锁定日期记录●●（10）单元轨节应力放散及锁定记录●●（11）移动气压焊钢轨焊接工程检查记录●●（12）移动闪光接触焊钢轨焊接工程检查记录●●（13）钢轨基地接触焊钢轨焊接检查记录●●70 （14）（21）接触焊正火参数记录●●（15）铝热焊焊接记录●●（16）加道岔、交叉度线安装检查记录●●10声屏障（1）钢结构焊接记录●●（2）立柱安装记录●●（3）钢结构组装、紧固件连接记录●●（4）吸、隔声板安装记录●●（5）人行步道板安装记录●●（6）护栏安装记录●●11其他附属工程（执行国家相关标准、规范）（七）施工试验记录1建筑与结构工程（1）锚杆、土钉锁定力（抗拔力）试验报告●●（2）地基承载力检验报告●●●（3）桩检测报告●●●（4）锚索张拉力检验报告●●●（5）土壤压实度试验记录（环刀法）●●●（6）压实度试验记录（灌砂法）●●●（7）钢筋机械连接型式检验报告●●（8）钢筋连接工艺检验（评定）报告●●（9）钢筋连接试验报告●●●（10）砂浆配合比通知单●（11）砂浆抗压强度试验报告●●●（12）砌筑砂浆试块强度统计、评定记录●●（13）混凝土配合比通知单●（14）混凝土抗压强度试验报告●●●（15）混凝土试块强度统计、评定记录●●●（16）混凝土抗渗试验报告●●●（17）混凝土碱总量计算书●●（18）饰面砖粘结强度试验报告●●（19）后置埋件拉拔试验报告●●（20）超声波探伤报告●●（21）超声波探伤记录●●（22）钢构件射线探伤报告●●（23）磁粉探伤报告●●（24）高强螺栓抗滑移系数检测报告●●●（25）钢结构焊接工艺评定●●●（26）网架节点承载力试验报告●●（27）钢结构涂料厚度检测报告●●（28）木结构胶缝试验报告●●（29）木结构构件力学性能试验报告●●（30）木结构防护剂试验报告●●（31）幕墙双组分硅酮结构胶混匀性及拉断试验报告●●（32）接地网检测报告、防雷检测●●2建筑电气工程（1）电气接地电阻测试记录●●●（2）电气防雷接地装置隐检与平面示意图●●●（3）电气绝缘电阻测试记录●●●（4）电气器具通电安全检查记录●●●（5）电气设备空载试运行记录●●●70 （6）建筑物照明通电试运行记录●●●（7）大型照明灯具承载试验记录●●（8）高压部分试验记录●●（9）漏电开关模拟试验记录●●（10）电度表检定记录●●（11）大容量电气线路结点测温记录●●（12）避雷带支架拉力测试记录●●3智能建筑工程（执行国家现行标准、规范）（执行现行标准、规范）4轨道工程（1）钢轨焊接检验报告（超声波探测）●●●（2）线路要素汇总（水准点表、控制桩表、平交道表、曲线表、坡度表、断链表）●●●（3）测量复核记录●●●（4）线路中桩复测表●●●（5）基桩高程表●●●（6）控制基标竣工测量成果●●●（7）标高测量表●●●（8）长轨防爬桩设置、观测记录●●5声屏障声屏障降噪效果测试●●（八）施工质量验收记录1结构实体混凝土强度验收记录●●●2结构实体钢筋保护层厚度验收记录●●●●3检验批质量验收记录○●●4分项工程质量验收记录表○●●5分部（子分部）工程验收记录表●●●●四机电设备施工文件（一）综合管理文件1开工、竣工报告●●●●2施工组织设计及审批●●3图纸会审、设计交底记录●●●●4技术交底记录●●5设计变更通知单●●●●6工程洽商记录●●●●7施工现场质量管理检查记录●●8现场管理制度、质量责任制●●9企业资质及主要专业操作上岗证书●●10工程质量事故处理记录●●●11施工安全、环保措施●●12单位（子单位）工程质量竣工验收记录●●●●13施工日记●14施工大事记●15施工总结●●●（二）施工文件1通信系统（1）设备开箱检查记录、装箱单、工具单、备品备件单●（2）设备及材料出厂合格证、检验报告、测试报告等●●（3）用户手册（产品说明书、操作手册、维护手册等）●（4）设备出厂工艺图、流程图、线路图等技术图纸、设备图纸●70 （5）材料和设备进场检验记录●（6）与土建、装修交接记录●●（7）子系统设备、材料安装记录●●（8）子系统设备、材料测试记录●●（9）隐蔽工程检查验收记录●●●（10）功能性试验及检测报告●●（11）设备、网络调试记录●●（12）系统调试、试运行记录●●（13）通信系统安装完成测试报告、验收报告●●●（14）分部工程质量验收记录通信管线安装●●●通信光、电缆线路及终端●●●光电传输系统●●●公务电话系统●●●专用电话系统●●●无线通信系统●●●电视监控系统●●●广播系统●●●时钟系统●●●电源及接地系统●●●（15）分项工程质量验收记录、检验批○●（16）其他应归档的文件●●2信号系统（1）设备开箱检查记录、装箱单、工具单、备品备件单●（2）设备及材料出厂合格证、检验报告、测试报告等●●（3）用户手册（产品说明书、操作手册、维护手册等）●（4）设备出厂工艺图、流程图、线路图等技术图纸、设备图纸●（5）材料和设备进场检验记录●（6）与土建、装修交接记录●●（7）设备、材料安装记录●●（8）设备、材料测试记录●●（9）隐蔽工程检查验收记录●●●（10）功能性试验及检测报告●●（11）设备、网络调试记录●●（12）系统调试、试运行记录●●（13）信号系统安装完成测试报告、验收报告●●●（14）分部工程质量验收记录列车自动控制（ATS）●●●列车自动防护（ATP）●●●计算机联锁（CI）●●●列车自动驾驶（ATO）●●●数据传输系统●●●电缆线路●●●电源（UPS）设备●●●单项测试及系统调试●●●（15）分项工程质量验收记录、检验批○●（16）其他应归档的文件●●3供电系统（1）设备开箱检查记录、装箱单、工具单、备品备件单●70 （2）设备及材料出厂合格证、检验报告、测试报告等●●（3）用户手册（产品说明书、操作手册、维护手册等）●（4）设备出厂工艺图、流程图、线路图等技术图纸、设备图纸●（5）材料和设备进场检验记录●（6）与土建、装修交接记录●●（7）设备、材料安装检查记录●●（8）设备、材料试验记录●●（9）隐蔽工程检查验收记录●●●（10）功能性试验及检测报告●●（11）设备、网络调试记录●●(12)供电系统安装完成测试报告、验收报告●●●（13）分部工程质量验收记录电气动力系统●●●变电所●●●接触轨●●●接触网●●●电缆线路与接地装置●●●电力监控●●●杂散电流防护●●●（14）分项工程质量验收记录、检验批○●（15）其他应归档的文件●●4防灾与报警系统（1）设备开箱检查记录、装箱单、工具单、备品备件单●（2）设备及材料出厂合格证、检验报告、测试报告等●●（3）用户手册（产品说明书、操作手册、维护手册等）●（4）设备出厂工艺图、流程图、线路图等技术图纸、设备图纸●（5）材料和设备进场检验记录●（6）与土建、装修交接记录●●（7）设备、材料安装记录●●（8）隐蔽工程检查验收记录●●●（9）功能性试验及检测记录●●（10）设备、网络调试记录●●（11）各系统调试记录●●（12）消防联动系统调试记录、验收报告●●（13）防灾报警系统安装完成测试报告、验收报告●●●（14）分部工程质量验收记录消防水系统●●●气体灭火●●●防火封堵●●●（15）分项工程质量验收记录、检验批○●（16）其他应归档的文件●●5自动售检票系统（1）设备开箱检查记录、装箱单、工具单、备品备件单●（2）设备及材料出厂合格证、检验报告、测试报告等●●（3）用户手册（产品说明书、操作手册、维护手册等）●70 （4）设备出厂工艺图、流程图、线路图等技术图纸、设备图纸●（5）材料和设备进场检验记录●（6）与土建、装修交接记录●●（7）设备、材料安装记录●●（8）设备、材料测试记录●●（9）隐蔽工程检查验收记录●●●（10）终端设备、计算机系统、票务清分系统功能检测●●（11）自动售检票系统调试记录、验收报告●●●（12）分部工程质量验收记录管槽预埋及安装●●●线缆敷设●●●车站终端设备●●●车站计算机系统●●●线路中央计算机系统●●●票务清分中心系统●●●电源与接地●●●（13）分项工程质量验收记录、检验批○●（14）其他应归档的文件●●6环境与设备监控系统（1）设备开箱检查记录、装箱单、工具单、备品备件单●（2）设备及材料出厂合格证、检验报告、测试报告等●●（3）用户手册（产品说明书、操作手册、维护手册等）●（4）设备出厂工艺图、流程图、线路图等技术图纸、设备图纸●（5）材料和设备进场检验记录●（6）土建交接预验记录●●（7）设备、材料安装记录●●（8）设备、材料测试记录●●（9）隐蔽工程检查验收记录●●●（10）功能性测试报告●●（11）系统、网络调试记录●●（12）环境与设备监控系统安装完成测试报告、验收报告●●●（13）分部工程质量验收记录车站监控系统●●●中心监控系统●●●电源与接地●●●（14）分项工程质量验收记录、检验批○●（15）其他应归档的文件●●7给排水及采暖系统（1）设备开箱检查记录、装箱单、工具单、备品备件单●（2）设备及材料出厂合格证、检验报告、测试报告等●●（3）用户手册（产品说明书、操作手册、维护手册等）●（4）设备出厂工艺图、流程图、线路图等技术图纸、设备图纸●（5）材料和设备进场检验记录●（6）与土建、装修交接记录●●（7）设备、材料安装记录●●70 （8）设备、材料试验记录●●（9）隐蔽工程检查验收记录●●●（10）功能性试验及检测报告●●（11）系统调试、试运行记录●●（12）给排水及采暖系统安装完成测试报告、验收报告●●●（13）分部工程质量验收记录给水系统●●●排水系统●●●供热系统●●●卫生器具安装系统●●●采暖系统●●●（14）分项工程质量验收记录、检验批○●（15）其他应归档的文件●●8通风与空调系统（1）设备开箱检查记录、装箱单、工具单、备品备件单●（2）设备及材料出厂合格证、检验报告、测试报告等●●（3）用户手册（产品说明书、操作手册、维护手册等）●（4）设备出厂工艺图、流程图、线路图等技术图纸、设备图纸●（5）材料和设备进场检验记录●（6）与土建、装修交接记录●●（7）设备、材料安装记录●●（8）设备性能测试记录●●（9）各系统调试及试运行记录●●（10）隐蔽工程检查验收记录●●●（11）通风与空调系统安装完成测试报告、验收报告●●●（12）分部工程质量验收记录送、排风系统●●●防、排烟系统●●●除尘系统●●●空调系统●●●净化空调系统●●●制冷系统●●●空调水系统●●●（13）分项工程质量验收记录、检验批○●（14）其他应归档的文件●●9电梯与自动扶梯系统（1）设备开箱检查记录、装箱单、工具单、备品备件单●（2）设备及材料出厂合格证、检验报告、测试报告等●●（3）用户手册（产品说明书、操作手册、维护手册等）●（4）设备出厂工艺图、流程图、线路图等技术图纸、设备图纸●（5）材料和设备进场检验记录●（6）与土建、装修交接记录●●（7）设备安装、检查记录●●（8）设备、材料测试记录●●（9）主要功能检验记录●●（10）安全装置检测报告●●70 （11）隐蔽工程检查验收记录●●●（12）电梯、扶梯整机性能检验记录●●（13）电梯、电扶梯空、满载试运行记录●●●（14）分部工程质量验收记录自动扶梯●●●电梯●●●（15）分项工程质量验收记录、检验批○●（16）其他应归档的文件●●10屏蔽门系统（1）设备开箱检查记录、装箱单、工具单、备品备件单●（2）设备及材料出厂合格证、检验报告、测试报告等●●（3）产品说明书、安装技术文件●（4）材料和设备进场检验记录●（5）与土建交接记录●●（6）设备、材料安装记录●●（7）设备、材料测试记录●●（8）隐蔽工程检查验收记录●●●（9）系统功能性测试记录●●（10）屏蔽门系统安装完成测试报告、验收报告●●●（11）分部工程质量验收记录门体●●●门机●●●电源系统●●●控制系统●●●（12）分项工程质量验收记录、检验批○●（13）其他应归档的文件●●11车辆及检修工艺设备（1）设备开箱检查记录、装箱单、工具单、备品备件单●（2）设备及材料出厂合格证、检验报告、测试报告等●●（3）用户手册（产品说明书、操作手册、维护手册等）●（4）设备出厂工艺图、流程图、线路图等技术图纸、设备图纸●（5）材料和设备进场检验记录●（6）车辆调试、测定数据、性能鉴定记录●●（7）车辆试运行记录●●（8）检修工艺设备、材料安装记录●●（9）隐蔽工程检查验收记录●●●（10）设备试运转和试验记录●●●（11）分部工程质量验收记录●●●（12）分项工程质量验收记录、检验批○●（13）其他应归档的文件●●五全线测量、竣工测量文件1全线控制测量文件、成果●●●2竣工测量委托书及测量成果●●●六竣工图1建筑竣工图●●●2结构竣工图●●●3附属建筑、结构竣工图●●●4人防建筑、结构竣工图●●●70 5杂散电流防护竣工图●●●6接地装置竣工图●●●7站场室外工程竣工图●●●8车站装修竣工图●●●9给排水工程竣工图●●●10电气安装竣工图●●●11各设备系统安装竣工图●●●12综合管线图●●●13其他应归档的竣工图●●●七竣工验收文件1建设工程竣工验收备案资料●●●2建设工程竣工验收报告●●●3工程质量保证书●●4工程质量保修书●●●5建设工程规划验收合格证书●●●6规划、质量安全监督、消防、环保、人防、卫生防疫、劳动安全、档案等专项验收认可文件●●7建设工程项目验收文件●●●8工程结算书●●9工程决算文件●●10交付使用固定资产清单●●●说明：划“●”为必须归档，划“○”为可选择归档。70 附录B轨道交通工程声像资料归档内容表B轨道交通工程声像资料归档内容序号归档内容和范围保管单位建设单位施工单位设计单位监理单位城建档案馆一工程准备阶段1立项、可行性研究相关会议●●●2重要的勘测设计、方案评审会●●●3线路定位、车站选址●●●4工程原址、原貌和周边状况●●●5原重要建筑（构）物、古建古迹●●●6拆迁、移民情况●●二施工阶段1工程奠基典礼●●●2主体结构、布局、隐蔽工程施工情况●●●3施工中重点部位、重要施工工艺、四新技术应用●●●4施工中主要的质量检查、验收●●●●5重要试验、测试●●●6工程事故和处理情况●●●●7施工中文物保护●●●8车站及附属工程装修、绿化景观●●●9设备开箱检验、随机声像资料●●●10各设备系统的安装与调试●●●三竣工验收阶段1省、市、国家级工程竣工验收会议●●●2隧道贯通、通车仪式、竣工典礼●●●3工程竣工全貌●●4重点单项工程外形及内部功能●●5工程获国优、部优、市优奖项●●四工程全过程1省市级以上领导视察、讲话，●●2科研试验、鉴定会议及成果奖状●●3反映工程建设情况的电视专题片●●70 附录C工程设计变更依据性文件汇总表表C工程设计变更依据性文件汇总表序号变更依据性文件名称编号条款被修改相关图号备注施工单位：（盖章）技术负责人：编制人：年月日监理单位：（盖章）总监理工程师：年月日共（）页第（）页70 附录D案卷封面的样式表D案卷封面70 附录E卷内目录的样式表E-1建设项目（工程）竣工档案卷内目录70 表E-2工程照片档案卷内目录70 附录F卷内备考表的样式表F卷内备考70 附录G案卷目录的样式表G案卷目录70 附录H建设项目（工程）信息数据基本要素表的样式表H-1建设项目（工程）信息数据基本要素表（轨道交通建筑工程）建设单位项目名称建设地址车站数线路总长度总建筑面积工程总投资开工日期竣工日期建设用地规划许可证建设工程规划许可证单位名称（幢数）设计单位施工单位监理单位结构类型面积（）高度（）基础情况形式深度（m）幢数（根）层次地上地下站台形式车站出入口数70 表H-2建设项目（工程）信息数据基本要素表（轨道交通区间、管线）建设单位工程名称工程地址建设用地规划许可证建设工程规划许可证设计单位施工单位监理单位专业记载路段（起）路段（讫）地面地下桥梁宽度（m）管径或长、宽（m）管（壁）厚（mm）宽度（m）梁底标高（m）荷载标准桩深（m）管线类别架空管线（地下管线）长度（m）规格口径（m）对地距离（m）埋设深度（m）管材其他电力邮通供水煤气雨污特种备注：电力、电讯需要说明电压、对数及导管孔数等70 附录J图纸的折叠方法70 附录K案卷脊背的样式表K案卷脊背7070 附录L档案验收意见书样式表L城市轨道交通工程档案验收意见书项目名称项目概（预）算（万元）开工日期年月日竣工日期年月日档案验收意见参加验收单位建设单位验收人（签字）单位盖章设计单位验收人（签字）单位盖章勘测单位验收人（签字）单位盖章施工单位验收人（签字）单位盖章运营单位验收人（签字）单位盖章监理单位验收人（签字）单位盖章城建档案馆验收人（签字）单位盖章验收人（签字）单位盖章70 附录M档案报送清册样式表M城市轨道交通工程档案报送清册工程名称：案卷数量：报送人（盖章或签字）：接收人（盖章或签字）：负责人（盖章或签字）：负责人（盖章或签字）：报送单位盖章：接收单位盖章：本清册一式三份，城建档案馆一份，报送单位二份，本清册共页。报送时间年月日70 用词说明1为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格非这样做不可的用词：正面词采用“必须”；反面词采用“严禁”。2）表示严格，正常情况下均应这样做的用词：正面词采用“应”；反面词采用“不应”或“不得”。3）表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”或“可”；反面词采用“不宜”或“不可”。表示有选择，在一定条件下可以这样做的用词，采用“可”。2条文中指明应按其他有关标准执行的写法为“应符合……的规定”或“应按……执行”。70 引用标准名录1《建设工程文件归档整理规范》GB/T503282《城市建设档案著录规范》GB/T503233《建设电子文件与电子档案管理规范》CJJ/T11770 中华人民共和国行业标准城市轨道交通工程档案整理标准CJJ/T**-****条文说明******出版社****北京70 制订说明《城市轨道交通工程档案整理标准》（CJJ/T）,经住房和城乡建设部年月日以第号公告批准发布。本标准制定过程中，编制组经过广泛的调查研究，总结了我国城市轨道交通工程档案管理的实践经验，同时参考了国内先进技术法规、技术标准。为便于广大城市轨道交通工程建设各方在使用本标准时能正确理解和执行条文规定，《城市轨道交通工程档案整理标准》编制组按章、节、条顺序编制了本标准的条文说明，对条文规定的目的、理由、依据以及执行中需注意的有关事项进行了说明。本条文说明不具备与标准正文同等的法律效力，仅供使用者作为理解和把握标准规定的参考。70 目次1总则512术语523基本规定524工程文件的归档范围及内容535工程文件的归档质量及组卷535.1工程纸质文件归档质量要求545.3竣工图归档质量要求555.4工程声像资料归档质量要求555.6组卷的要求和方法555.8案卷装具要求576工程文件的归档587工程档案的著录597.1著录级别597.2著录项目细则598工程档案验收与报送5970 1总则1.0.1轨道交通是我国近年来大力发展的城市主要公共交通形式，有着快捷、准时、便利的特点，其迅速发展对城市建设、经济发展有着深远的影响。轨道交通工程具有项目投资大、建设周期长、关联环节多、内外协作关系复杂的特点，是一个庞大的系统工程，所形成的档案载体多样、数量繁多。这些工程档案是工程建设的真实记录，是全面鉴定工程质量、查明事故原因的重要依据，为日后工程维护、管理、改扩建提供文件参考，为正常运营提供信息支持。编制此标准的目的，是为了统一城市轨道交通工程文件归档标准，更大程度上确保城市轨道交通工程档案的准确、系统、完整，对于今后档案的保管和有效开发利用有重要意义。1.0.3由于城市轨道交通工程种类（专业）较多，文件及图纸形成应按国家《地下铁道工程施工及验收规范》GB50299、《建筑工程施工质量验收统一标准》GB50300等有关国家规范执行。本条阐明了本标准在实际应用中与其他标准、规范的衔接关系。70 2术语为了方便使用者能正确理解和使用本标准，本章编写了16个术语，并从本标准的角度赋予其涵义。在编写术语时，参考和引用了《建设工程文件归档整理规范》、《城市建设档案著录规范》等国家标准中的相关术语，本章术语不仅适用于本标准，在其他城建档案整理标准中也可参照使用。70 3基本规定3.0.1由于城市轨道交通工程的施工周期较长，参与工程建设的单位多，工程建设中经常出现管理人员和施工单位的相关技术人员的调换，随着工程的进度对工程文件进行管理将会出现责任不清，互相扯皮的现象，造成工程文件的失真或丢失，所以对工程文件的形成与管理要随着工程的进度同步进行，以保证工程文件的真实性和完整性。3.0.4竣工图的编制工作应该由施工单位完成，由组织施工的技术人员负责编制。因为，施工单位是建设产品的直接“生产”者，负责组织施工技术人员的主要任务是按照施工图指导工人施工，解决和处理施工中的技术和质量问题，他们对建设工程施工变化情况最清楚，尤其是隐蔽部位的变化。所以，编制竣工图是施工单位义不容辞的任务，设计部门负责绘制的竣工图也要由施工单位签认。3.0.6本条规定了建设单位在工程建设过程中应履行的职责和义务。由于建设单位在工程建设中所处的主导地位和重要作用，故在此予以特别强调。3.0.8明确了监理单位在工程建设过程中，对工程文件资料管理方面应起的作用。强调对监理范围内工程文件资料的形成、收集、整理进行严格审查把关，保证工程文件资料的真实、完整、准确。3.0.9施工单位在施工过程中对文件、图纸的形成应实行相关人员岗位责任制，避免施工文件事后补报现象。同时特别提出实行项目总包的工程，总包单位应履行的职责。3.0.10本条规定了总承包单位对分包单位工程文件的收集、整理和编绘竣工图应履行的责任和义务，保证工程档案如期按规定向建设单位移交。4工程文件的归档范围及内容4.0.1为了全面反映工程建设的情况，便于日后的提供利用，在70 城市轨道交通工程建设各个阶段中产生的具有保存价值的各种载体的文件均应纳入归档范围。包括建筑与结构、轨道、机电设备安装工程及相关附属工程等。附属工程包含声屏障安装、地面道路改建、场站绿化、标志标线等。4.0.3对于附录A说明以下几点：1中国幅员辽阔，地质构造、气候条件因地域的不同而有很大差异。在城市轨道交通工程建设中，地质构造等特点决定了所采用的施工方法、施工工艺。本标准附录所列的土建施工文件是基于广泛采用的施工方法而产生的，比如：在地下车站的施工记录中，主要有明挖法、盖挖法、暗挖法施工所产生的工程文件。2机电设备系统各专业分部工程的划分，依据《地铁设计规范》GB50157及部分专业国家施工质量验收规范，同时综合了部分省市机电设备系统现行划分方法，列出了分部工程名称，便于各专业的施工文件的形成。3随着科学技术的不断发展以及“四新”技术在工程建设中广泛应用，或将相应产生超出本标准附录A范围的工程文件，应根据工程实际进行收集、整理和归档。4.0.4电子文件原则上应与纸质文件同步产生、一一对应，归档范围也应与纸质文件一致。在提供利用时，电子文件的读取需要借助电子设备和相应软件来实现。对于通用软件产生的电子文件，要同时收集其软件型号、名称、版本号和相关参数手册、说明资料等；对于专用软件产生的电子文件原则上应转换生成通用型电子文件，如不能转换，收集时则应连同专用软件一并收集，以保证归档文件的读取。70 5工程文件的归档质量及组卷5.1工程纸质文件归档质量要求5.1.6工程打印图字迹耐久性应符合国家现行标准《档案字迹材料耐久性测试法》（DA/T16）中墨水耐久性的指标要求。工程打印图用纸应符合国家现行标准《文件用纸耐久性测试法》（DA/T11）中一般耐久纸的技术要求。5.3竣工图归档质量要求5.3.1竣工图是施工单位按照工程设计图纸和施工技术标准及相关设计变更进行施工的真实记录，所使用的施工图应符合国家规定的设计深度要求和审查要求。5.3.6竣工图的数量、图名、图号，应与竣工图图纸目录完全一致，使竣工图具有合法性，同时也是为了归档准确，确保工程竣工图作为“凭证”的有效性。5.3.7竣工图章中编制人是指施工单位负责编制竣工图的人员；审核人是指施工单位负责审核竣工图的人员；技术负责人是指施工单位项目技术负责人；总监理工程师，是由监理单位法定代表人书面授权，全面负责委托监理合同的履行、主持项目监理机构工作的监理工程师。5.4工程声像资料归档质量要求5.4.3RAW格式为数码相机拍摄的影像直接从相机影像传感器保存到记忆卡的纯数据，可视为数码底片。5.6组卷的要求和方法5.6.5案卷的编目1案卷封面、卷内目录、备考表及案卷目录的内容达到构成要素的要求，形式符合档案保管及检索的要求。2案卷封面的内容宜按下列要求填写：1）档号：由分类号、项目号和案卷号等构成。2）档案馆（室）号：填写国家给定的档案馆的编号。3）档案类别：建设单位保存的填写“基建档案”，报送城建档案管理机构的应填写“公用设施”。70 4）案卷题名：应简明、准确地揭示卷内文件的内容。包括工程名称、单位工程名称、专业名称和卷内文件内容概要。5）编制单位:填写对整套工程档案进行收集、整理、组卷的单位。6）编制日期:填写整套工程档案编制完成的日期。7）保管期限：为永久。8）密级：为机密。9）共××卷第××卷：分别填写整套工程档案的总卷数及某一案卷在总卷数中的排列顺序。3卷内目录位于卷内文件之前，按实反映文件的名称等，确定每份文件在卷内的位置，内容按下列要求填写：1）案卷号：由项目代号、案卷流水号等组成。2）顺序号：应按卷内文件或图纸排列的先后顺序，以一份文件或一张图纸为单位，从“1”开始依次填写。3）文件（图纸）名称:填写文件标题或图纸名称的全称。4）文件（图纸）编号:文件填写原有的文号即文件的发文号或文件的编号，图纸填写图纸的竣工图号。5）页数:填写一份文件所有页数的数量。6）图幅：填写文件或图纸的尺寸，用国家标准图幅标示，如297mm×210mm的图幅填写为A4。7）页号：填写每份文件在卷内排定的起止页号，只有一页，起、止为同一号。8）备注：需说明时填写需要说明的内容。9）照片/底片号：填写照片/底片在卷内排列位置的流水顺序号。10）题名：填写拍摄建筑物、构筑物、会议的具体名称。一般由单位工程名称+详细部位名称或会议名称+拍摄的具体内容构成。如建筑物、构筑物有原名称，应加以注明。11）拍摄时间：该张照片具体拍摄时间。4卷内备考表的内容应按下列要求填写：70 1）文字：填写已编号的文件材料的具体数量。2）图样：填写已编号的图纸材料的具体数量。3）其他：填写已编号的照片、光盘等的具体数量。4）合计：填写以上所有材料的总数。5）说明：填写需要说明的内容。6）立卷人：填写案卷立卷责任人。7）审核人：填写案卷质量审核人。5案卷目录应揭示各卷的主要内容，明确各卷之间的排列顺序，内容按下列要求填写：1）项目名称：填写工程项目的全称。2）顺序号：按案卷排列的先后顺序从“1”开始依次填写。3）案卷号：与卷内目录中对应的案卷号保持一致。4）案卷题名：与案卷封面中的案卷题名相一致。5）卷内页数（文件、图纸、其他）：分别填写案卷中文字材料、图纸和照片等其他材料的总数。6）保管期限：与案卷封面填写内容一致。7）密级：与案卷封面填写内容一致。8）备注：填写需要说明的内容。5.6.6每套工程档案应编制索引目录卷，由档案编制单位完成，“建设项目（工程）信息数据基本要素表”由建设单位填写。5.8案卷装具要求5.8.3档案盒脊背的内容应按下列要求填写：1档号：档号应由档案保管单位填写。2案卷题名：应与案卷封面题名一致。70 6工程文件的归档6.0.1本章中的归档的含义是指勘测、设计、施工、监理等单位将本单位在工程建设过程中形成并整理合格的工程档案向建设单位移交的过程。6.0.6照片档案和纸质档案一样具有原始凭证作用，随着数码相机的普及应用，对数字照片的修改应用软件---光影魔术手、photoshop等图片处理软件也随之产生，这就对记录城市建设发展的照片档案原始性提出了挑战，为了保证照片档案的凭证作用，本条中规定移交归档的数字照片应是原始版，同时也衔接了《建设工程文件归档整理规范》GB/T50328第4.2.1归档文件应为原件的要求。6.0.9明确了工程档案的归档套数及保管单位。这里规定的套数是基本需要，建设单位和其它参与施工的有关各方可根据实际需要增加归档的套数。70 7工程档案的著录7.1著录级别7.1.2项目级著录是对一个工程项目的所有档案的内容及形式特征进行分析、记录。单位工程级著录是对一个单项工程的档案内容及形式特征进行分析、记录。案卷级著录是对一个案卷的档案内容和形式特征进行分析、记录。文件级著录是对一份文件的内容和形式特征进行分析、记录。7.2著录项目细则7.2.1题名与责任说明项一般包括题名、文件编号、工程地址和责任者等小项。1文件题名是单份文件文首的题目名称。案卷题名是案卷封面上的题目名称，项目级和单项工程级的题名是工程项目和单项工程名称。4责任者著录文件材料的形成单位或人。一般包括：1）建设单位2）立项批准单位3）勘测单位4）设计单位5）监理单位6）施工单位7）拍摄人员（单位）7.2.7排检与编号项是目录排检和档案馆(室)业务注记项。70 8工程档案验收与报送8.0.1工程档案预验收是工程项目档案验收的基础，也是工程项目档案验收的基本单位，鉴于城市轨道交通工程投资规模大、施工周期长和涉及专业复杂的特点，为了保持与本标准第七章著录格式和现行有关验收标准的一致性，本条给出了轨道交通工程档案预验收与验收的基本要求。8.0.2为规范工程档案预验收的行为，保证预验收和后续项目档案验收的质量，本条提出了单位工程预验收的基本条件，并明确了建设、施工、监理单位在工程档案预验收中的责任。8.0.3、8.0.4、8.0.5综合考虑了国家发展与改革委员会、国家档案局颁发的《重大建设项目档案验收办法》、国标《建设工程文件归档整理规范》GB/T50328、《建筑工程施工质量验收统一标准》GB/50300、铁道部颁发的《铁路建设项目竣工验收交接办法》（铁建设[2008]23号）等相关验收规范、标准的基本要求。实际操作过程中除应满足本标准的基本要求外还应符合国家现行有关验收办法、标准的具体要求。8.0.6第2款档案的移交时间，《建设工程文件归档整理规范》GB/T50328表述为竣工验收后3个月移交，鉴于城市轨道交通的属性更趋于铁路建设项目，综合考虑了两者之间的差异，并根据工程实际情况，对移交的时间进行适当调整，选择了6个月这个移交期限。70 竣工图的编制一、竣工图的概念竣工图是工程竣工档案的核心组成部分，它是把理想化的工程设计兰图（施工图）经过各专业工种技术工人的再加工而变成建筑实体的真实记录。建设工程文件归档整理规范第二章术语第八条对竣工图的定义是[工程竣工验收后，真实反映建设工程项目施工结果的图样]。该条款严格界定了竣工图与施工图的本质区别。一份施工图从设计单位生产完成后到交付施工单位实施，在施工过程中难免会遇到因原材料、工期、气候、使用功能、施工技术等各种因素的制约而发生变更、修改。竣工后其设计兰图就与建筑实体有不相符合之处（图物不符），如果把这样与建筑物实体不相符的施工图、不按一定的规则进行修改就草率归档，必将给工程维修、改建、扩建、城市规划带来严重隐患。因此工程竣工后，就必须由各专业施工技术人员、按有关设计变更文件和工程洽商记录遵循规定的法则进行改绘，使竣工后的建筑实体图和物相符。我们把这样修改后的图纸叫竣工图。二、编制竣工图的重要性：1竣工图是进行管理维修、改扩建的技术依据70 随着建筑物使用年限的延长，原来的电线电缆、给排水管线等将逐步老化或者因原来的设计容量小，而随着生产的发展和居民生活水平的提高，必将对原有建筑进行维修增容，要做好此项工作首先要搞清原有的管线走向位置、管沟大小等。要搞清这些重要信息就必须有完整准确的竣工图。其次因使用功能上的需要，如办公楼改建成住宅楼或者办公楼改建成商业用门面房等须对建筑物结构进行改变，那么就必须弄清楚它的结构形式，如该楼是框架结构还是砖混结构等等，对于砖混结构要拆除某砖墙就必须考虑此墙是承重墙还是非承重墙。否则盲目的拆除承重墙或者加层增加楼房自重都是非常危险的，安全责任重于泰山，盲目蛮干必将造成重大安全隐患。2竣工图是城市规划、建设审批等活动的重要依据竣工图另一个重要作用就是城市规划、建设审批的重要依据，特别是对城市的地下空间的规划非常重要，随着城市服务功能增加，地下建筑和管线越来越多，合理的安排新建地下建筑物和地下管线的布置，同样离不开完整准确的竣工图。3竣工图是司法鉴定裁决的法律凭证竣工图具有司法鉴定裁决的法律凭证作用，对于一个重大的工程质量事故的技术鉴定，首先要对工程图纸进行核对，检查施工单位是否严格按图施工，有变更的部位是否经过设计同意，签字手续是否完备，其次才是对设计计算、原材料是否合格、施工过程是否符合规范要求的检查。70 4竣工图是抗震防灾、战后恢复重建的重要保障完整准确的竣工图对于抗震救灾、战后恢复重建具有雪中送炭之功效，当地震灾害发生后，及时恢复灾区通讯、供电、供水、交通（桥梁、隧涵）等基础设施工程是燃眉之急，完整准确的灾区地下管线工程、地下构筑物工程竣工图将会发挥重大的其他物质不可替代的作用。因此，完整、准确的竣工图与城镇居民的正常生活及生命财产息息相关，必须以高度的职业道德和责任感做好这一工作。三、竣工图的编制时间：竣工图的编制时间，根据<建设工程文件归档整理规范>条文说明第4.2.2条规定竣工图的编制应按原国家建委1982年[建发施字50号]〈关于编制基本建设竣工图的几项暂行规定〉执行。该规定第二条中规定“编制各种竣工图，必须在施工过程中（不能在竣工后）”，按照这一规定竣工图的编制必须一边施工，一边编制。在施工过程中最少先编制一份与实际情况相符的竣工图，工程验收完成后，依据此份竣工图为母本，跟据实际需要的套数再复制所需的套数，这样做的目的在于避免因建设工期时间长，有关机构、人事的变化等因素而引起的忘记或责任不清造成竣工图不准确，给以后的使用造成隐患。四、竣工图的编制单位与编制套数：70 竣工图的编制单位是施工单位，归档整理规范条文说明第4.2.2条规定竣工图的编制应按原国家建委1982年[建发施字50号]《关于编制基本建设竣工图的几项暂行规定》执行。因为施工单位是建筑产品的直接生产者，对工程变更最清楚。该规定指出建设工程实行总承包的工程，总承包单位负责其自建项目竣工图的编绘工作，分包单位负责所分包工程竣工图的编绘工作，分包单位没有能力编绘的，由总包单位负责编绘。五、编制竣工图的原则：①凡严格按设计施工，没有任何变更的，由施工单位在原施工图上加盖《建设工程文件归档整理规范》规定的“竣工图章”标志后，视为竣工图。②凡在施工中有一般性变更，但能将原施工图加以修改补充，能反映竣工实际的，可不重新绘制竣工图，由施工单位在原施工图上按变更文件以照规定的编绘方法进行修改补充后，加盖“竣工图章”标志后，视为竣工图。③凡结构形式、工艺改变、平面布置改变、项目改变以及有其它重大改变或变更部分超过图面1/3者应重新绘制竣工图。从新绘制的竣工图也应加盖竣工图标志章。六、竣工图编制方法：1、竣工图类型：①利用施工兰图改绘的竣工图。70 该方法就是用规定的改绘办法，把施工中与原设计不相符的部分改绘在施工蓝图上，改上竣工图标志章作为竣工图，该方法节约人力物力，简单易行，是一种编制竣工图行之有效的方法。这种方法适用工程变更不大，经过修改后就能反映工程实际情况时使用。①新绘制的竣工图当工程变更巨大经过上述方法改绘后图面仍混乱不清者，就必须从新绘制新的竣工图。②在二底图上修改的竣工图。对于重点工程或者具有重大政治意义的工程除了具有完整、准确的竣工蓝图外，还必须具有与之相应的竣工底图。这种竣工图就是直接在硫酸纸上把需要部分添上或者把取消的部分用刀片刮掉。2、如何在施工兰图上改绘竣工图：大致有以下几种方法。①杠改法：具体做法是用细实线划去不需要的条款或者需要变更的部分，该方法适用于钢筋型号改动，尺寸改动或者有关文字说明需要取消的条款的修改。②叉改法：适用于在图面上局部取消部分的修改70 ③补图法：具体做法是直接在原图上画上需要增加的内容，当需要增加处空白图面不够时，可以采用结点引出法画到本张图的其它空白处，或者该卷竣工图的其他张页的空白处。该方法适用于在兰图上局部增加的图幅不大的情况下使用。④注改法（加写说明法）：适用于设计说明、材料做法等能用一句话说明问题的变更。3、凡符合竣工图编制原则第三款者，通过以上四种方法都不能说明问题的，就必须重新绘制竣工图。七、编制竣工图应注意的几个问题：70 1、未采用或全改的施工兰图不归档，但应修改设计目录。2有变更的施工图按照前面规定的改绘方法修改后，必须经过施工单位的技术负责人和审核人校对审核后，送监理单位经工程总监和现场监理审阅无误后，加盖规定的竣工图章并签字后视为竣工图。竣工图标志章规定式样如下图竣工图1.5CM施工单位0．7CM编制人审核人0．7CM技术负责人编制日期0．7CM监理单位0．7CM总监现场监理2CM2CM2CM2CM竣工图章须使用不易褪色的红色印泥盖在图标栏的上方空白处或者其它空白处，当图面内容饱和时盖在图签的背面。3、在兰图上改绘竣工图各专业图纸都必须相应的修改，使各个专业的衔接关系相互吻合。4、不得把洽商或附图贴在原设计图上做为竣工图，也不许把洽商原封不动的抄在原图上，该画图的，一定要用图形符号、线条表达清楚，便于直观看图。70 画图所使用的图形图识符号必须符合以下国家制图标准.《房屋建筑制图统一标准》《总图制图标准》《建筑制图标准》《建筑结构制图标准》，《给水排水制图标准》《暖通空调制图标准》，禁止徒手绘图。5、编绘竣工图所使用的图纸必须是新晒制的兰图，反差要明显。计算机出图必须清晰，不得使用计算机出图的复印件。使用的墨水必须是碳素墨水，字体要求仿宋体或者楷体字，严禁草字错别字。6、编绘的内容不要出图框线，图纸封面、目录均加盖竣工图章，竣工图章须使用不易褪色的红色印泥盖在图标栏的上方空白处或者其它空白处，当图面内容饱和时盖在图签的背面。7、在施工兰图上改绘竣工图，严禁刮改、涂抹，要能反映设计原貌。70 9、凡修改处，必须注明变更的依据，出处（如此处变更见×年×月×日变更第×条）。八、竣工图的整理：竣工图案卷要具备完善的图样目录、图纸整理折叠应按国标《技术制图复制图的折叠方法》统一折叠成A4纸大小（210×297毫米），采用手风琴式折叠，图标必须外露，图面朝里，建设单位自存的竣工图卷宜装订成册，（进城建档案馆的图纸不装订，用专用斜角袋套装）。折叠成的图纸应四周平整并应按建筑、结构、给排水、采暖、空调、电气等专业分别组卷，一般情况下每卷厚度不宜超过20毫米。在一个专业卷内如图纸较多者，可分若干册。九、关于室外综合地下管网竣工图：室外综合地下管网属地下隐蔽工程，它的完整准确与否非常重要，它也是城建档案管理的重中之重，随着城市服务功能的现代化和人们生活质量的日益提高，地下空间的规划、管理就显得更加突出，因此必须严肃认真的做好综合地下管网图的管理工作。50328在条文说明4.2.2条中规定“地下管线工程竣工图的编制，应按1995年中华人民共和国行业标准，《城市地下管线探测技术规程》中的有关规定执行①、比例尺按1：500的比例。②、地下管线图上必须标明管线的材质、管径大小、埋深尺寸，70 标注埋深时，如果标注的是绝对高称，应标明地面高程和管底或管顶高称，如果是相对高称，可直接在图上标注负多少米及可，一般规定排水管线标注管底高程，给水、电讯、煤气、天然气、电力等管线标注管顶高程，底图检查无误后晒兰归档，以后的新建管线应随时在综合地下管网竣工图上进行修改、添加，使地下综合管网图始终保持现状，做到综合地下管网竣工图的动态管理。70
