DB22∕T 3244-2021 高速公路沥青路面厂拌热再生技术规范(吉林省) 8页

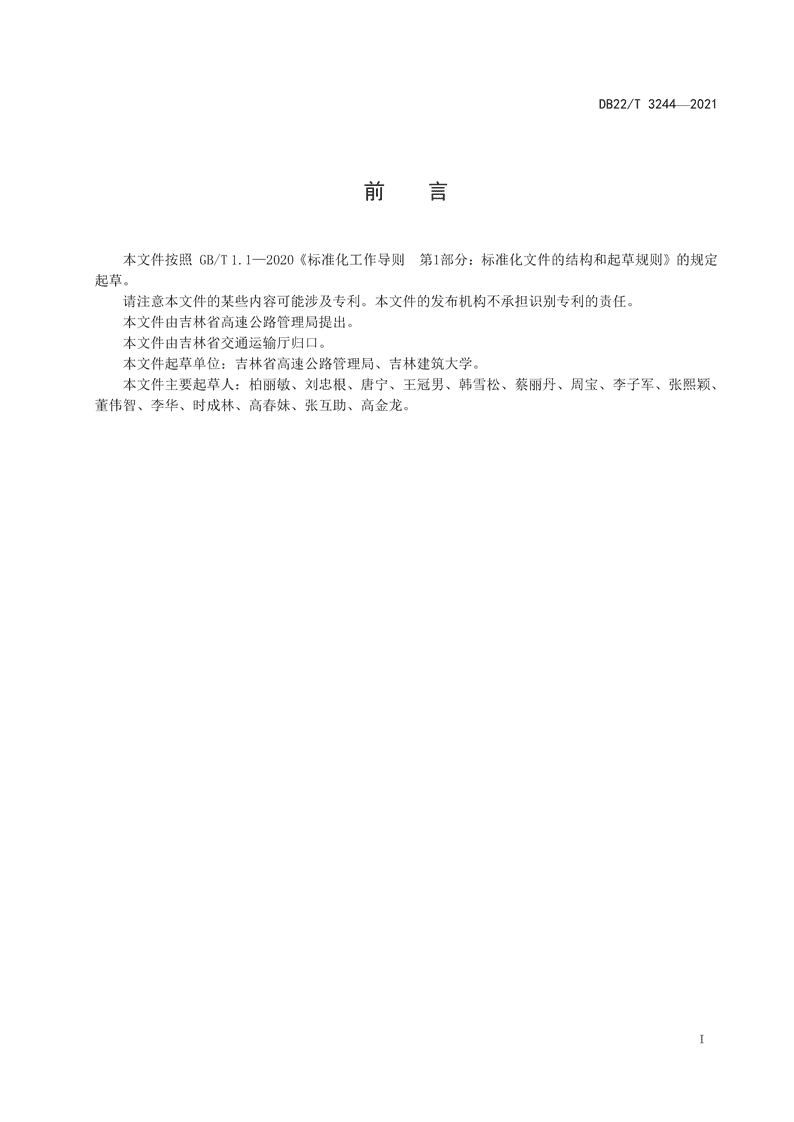

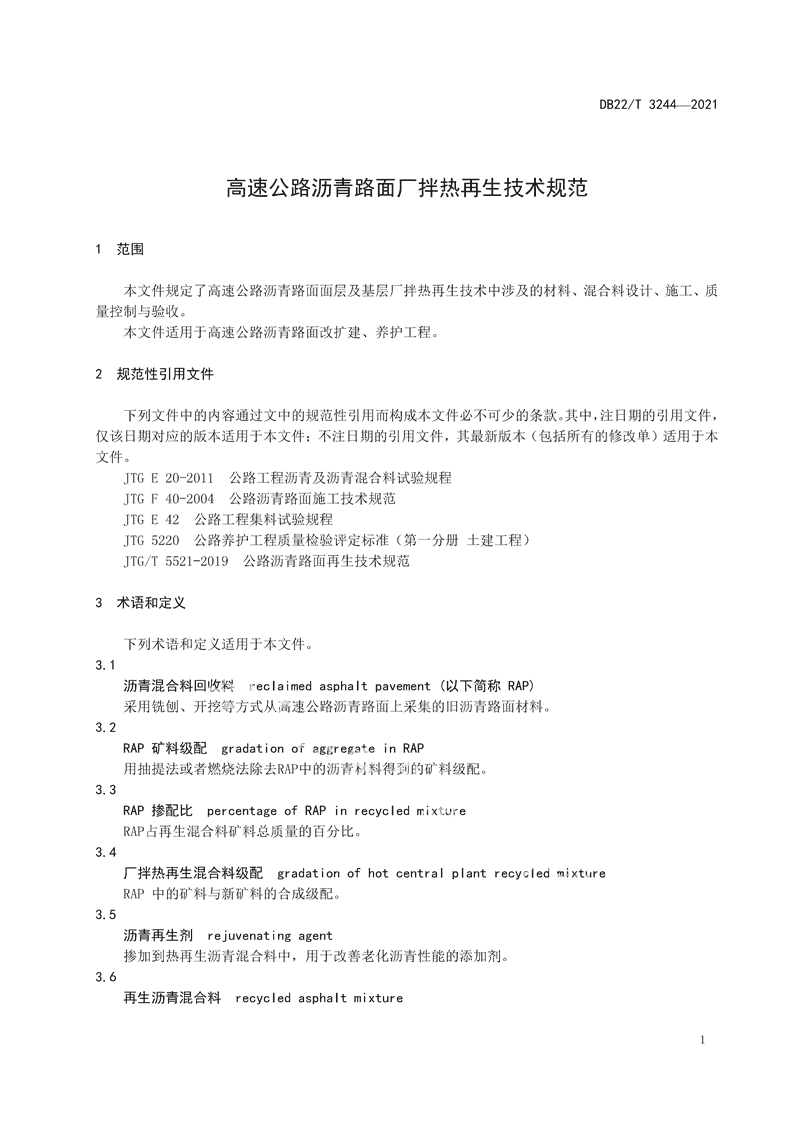

ICS93.080CCSR18DB22创匕厂习林省地方标准DB22/T3244一2021高速公路沥青路面厂拌热再生技术规范Specificationforfreewayasphaltpavementcentralplanthotrecycling2021一06一01发布2021一06一15实施吉林省市场监督管理厅发布 DB22/T3244一2021}士一RlJ口一本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由吉林省高速公路管理局提出。本文件由吉林省交通运输厅归口。本文件起草单位：吉林省高速公路管理局。、吉林建筑大学本文件主要起草人：柏丽敏、刘忠根、唐宁、王冠男、韩雪松、蔡丽丹、周宝、李子军、张熙颖、董伟智、李华、时成林、高春妹、张互助、高金龙。 DB22/T3244一2021高速公路沥青路面厂拌热再生技术规范范围本文件规定了高速公路沥青路面面层及基层厂拌热再生技术中涉及的材料、混合料设计、施工、质量控制与验收。本文件适用于高速公路沥青路面改扩建、养护工程。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JTGE20一20n公路工程沥青及沥青混合料试验规程JTGF40一2004公路沥青路面施工技术规范JTGE42公路工程集料试验规程JTG5220公路养护工程质量检验评定标准（第一分册土建工程）JTG/T5521一2019公路沥青路面再生技术规范3术语和定义下列术语和定义适用于本文件。·沥青混合料回I夕农｛·：ec1a1medaspha1tpavement（以下简称RAP)采用铣刨、开挖等方式从一速公路沥青路面上采集的旧沥青路面材料。3.2RAP矿料级配9radat1ono·f:re只。先e1nRAPg,;用抽提法或者燃烧法除去RAP中的沥青刊料得7.l的矿料级配。3.3RAP掺配比percentageofRAP1nrecyc1ed二i丫：．沙：eRAP占再生混合料矿料总质量的百分比。3.4厂拌热再生混合料级配gradat1onofhot。entra1plantrecy;ledoiyt:reRAP中的矿料与新矿料的合成级配。3.5沥青再生剂rejuvenatingagent掺加到热再生沥青混合料中，用于改善老化沥青性能的添加剂。3.6再生沥青混合料rec,c1edaspha1tm1Xture DB22/T3244一2021含有回收沥青路面材料（RAP）的混合料。4材料4.1沥青应按照JTGF40规定执行。4.2沥青再生剂4一.2.1应按照JTG/T55212019中5.4规定执行。4.2.2应根据RAP中沥青老化程度、沥青含量、RAP掺配比、沥青再生剂与沥青配伍性、再生沥青的耐老化性能等，经过试验选择沥青再生剂。4.3集料、填料应按照JTGF40规定执行。4.4RAP4.4.1预处理RAP应经过破碎、筛分后方可使用。RAP筛分至少两个档，最小筛网的孔径不应超过10mm。4.4.2储存堆放RAP、新集料的地面应进行硬化且做好排水，不同的RAP应分开堆放，不应混杂，预处理后的RAP宜采用雨棚遮盖。4.4.3材料检测4.4.3.1材料检测见表1。表1RAP材料检测项目及检测方法一一材料厂检测项目检测方法「一含水率RAP石广料级配RAPJTG/J5521夕叻青招量砂言量25℃针入度60℃动力茹度RAP中沥青JTGEZO软化点15℃延度针片状颗粒含量RAP中的粗集料压碎值JTGE42RAP中的细集料棱角值4.4.3.2技术指标见表2。 DB22/T3244一2021表2RAp技术要求材料检测项口技术要求试验方法含水率（0fo)蕊3RAP延26.5且符合设计级配允最大颗粒粒径（mm)JTG/J5521许的最大粒径4.75mm以下的RAP砂当量（0/0))60针片状颗粒含量（%)蕊15JTGE42一2019中T0312RAP中的粗集料最大颗粒粒径（mm)蕊设计级配允许的最大粒径JTG/J5521RAP中的沥青25OC针入度（0妻30一.1mm)JTGE202011中T0604注：RAP中的沥青针入度试验按照JTGE20中的T0726或T0727进行。5混合料设计5.1配合比技术要求5.1.1设计方法和设计流程应按照JTG/T5521规定执行。5一一.1.2混合料中RAP的最大掺量，上面层10％20%，中、下面层及基层20％300k。超过上述掺量应通过试验论证确定。5.1.3再生沥青混合料类型和矿料级配应符合JTGF40的技术要求。5.1.4再生沥青混合料车辙试验动稳定度技术要求见表3。表3再生沥青混合料车辙试验动稳定度技术要求相当于下列气候分区所要求技术指标试验方法的动稳定度（次／mm)普通沥青混合料不小于1000改性沥青混合料不小于2400JTGE20一2011中T0719沥青玛蹄脂碎石混合料视·非改性不小于1500合料改性不小于3000一注：在检验过程中应根据气候分区达行垮测宜在七月平均最高气温（ZOOC300C）。5.1.5再生沥青混合料水稳定性检脸技术丹｛见表4。表4再生沥青混台料车辙试验动稳定度技术要求户用地区技术指标试验方法年降雨量250ml」，一1000,，护普通沥青混合料浸水马歇尔试验残留稳定度（0fo）不小于’J。GE20一2011中T0729改性沥青混合料浸水马歇尔试验残留稳定度（0fo）不小于 DB22/T3244一2021表4（续）适用地区技术指标试验方法mm一1000年降雨量250mm普通沥青沥青玛蹄脂碎石混合料混合料浸水马歇尔试验残留稳定度（%）不小于改性沥青沥青玛蹄脂碎石混合料混合料浸水马歇尔试验残留稳定度（%）不小于普通沥青混合料冻融劈裂试验的残留强度比（%）不小于JTGE20一2011中T0729改性沥青混合料冻融劈裂试验的残留强度比（%）不小于普通沥青沥青玛蹄脂碎石混合料混合料冻融劈裂试验的残留75强度比（%）不小于改性沥青沥青玛蹄脂碎石混合料混合料冻融劈裂试验的残留8O强度比（%）不小于5.1.6再生沥青混合料低温弯曲试验破坏应变技术要求见表5。表5再生沥青混合料低温弯曲试验破坏应变（以。）技术要求年极端最低气温（。C)技术指标试验方法＜一一21?37.0.537.0普通沥青混合料（pC）不26002400小于按JTGE20一2011中T改性沥青混合料（pC）不072830002800小于l5一.1.7RAP中的沥青与新添加沥青的类型不致，厂拌热再生混合料的性能达到改性沥青混合料水平时，可作为改性沥青混合料使用，香则作为普通沥青混合料使用。5.2RAP评价RAP沥青含量、回收沥青指标、矿料级配和矿料的物理力学性质，RAP细料砂当量、含水量应满足表2要求。5.3配合比设计5.3.1目标配合比采用马歇尔设计方法，确定再生矿料级配和最佳沥青用量。检测再生混合料的高洲性能、低温抗裂性能和水稳定性能，检测结果要满足本文件表3、表4、表5要求，否则，重新达行配合比设计。5.3.2生产配合比5.3.2.1对拌和楼筛分后的热集料进行筛分试验。取目标配合比设计的最佳沥青用量，以及设计的最佳沥青用量士o.30fo等3个沥青用量进行马歇尔试验和试拌，通过室内试验及从拌合机取样试验综合确4 DB22/T3244一2021定生产配合比的最佳沥青用量，沥青用量与目标配合比设计的结果差值不宜大于士o.20k。生产配合比验证。5.3.2.2按照生产配合比结果进行试拌、铺筑试验段，铺筑试验段时进行现场路面取料，通过试验验证各种掺配比例、混合料性能与设计的符合性。6施工6.1混合料拌制6一.1.1般要求厂拌热再生沥青混合料应在再生沥青拌和厂（站）采用拌和设备拌制。应使用第二烘干筒加热再生设备拌和RAPo6.1.2拌和工艺6.1.2.1新冷集料配送装载机将集料分别装入对应的冷料仓中。集料按比例传送到投料输送带上，输送至集料干燥滚筒。6.1.2.2新集料加热集料进入滚筒翻转跌落。滚筒的前端安装有燃烧器，集料在滚筒内翻转跌落形成料帘，穿过燃烧器一210℃喷出的火焰，产生的热能传递给集料，使集料提温。集料的加热温度宜控制在190℃。在加热过程中产生的废气和烟尘，通过引风和除尘装置进行处理。6.1.2.3新热集料配送将加热后且符合温度要求的集料，通过斗式提升机运至拌和塔顶部，再将热集料进行二次筛分，筛分完毕的热集料按各自的粒级储存在不同的热料仓中，集料二次筛分需5个以上热料仓。筛网按孔径大小由大到小依次错位叠放设置，粒径最小的细集料直接通过所有的筛孔进入到细级热料仓中。而较粗的集料被不同尺寸的筛子分离存储到其他热料仓中。热料仓下设有闸门，通过闸门将热料卸到称量斗上进行称重配料。6.1.2.4RAp冷料配送RAP配送设置两个冷料仓，分为RAP粗和狱尸细两档。按比例混合后传送到投料输送带上，输送’J；卜量装置至集料干燥滚筒中，烘干加热。配备的RAP配{装置和，静态计量精度宜不低于士o.50fo。6.1.2.5RAP加热RAP在干燥筒内翻转跌落形成料帘，燃烧器燃烧产生热风穿过料帝，RAP得到充分加热，RAP加热一130OC温度应控制1100C。火焰与再生料不应直接接触。RAP供给系统的供料能力、燃烧器的供热能力、RAP加热滚筒的生产能力应满足设备额定能力的要求。RAP加热滚筒出料口应安装测温仪器，温度测量精度不低于士3℃。6.1.2.6RAP热料配送预热后的RAP可装入独立的热料存储仓中，单独称量后输送到搅拌缸，也可直接称量预热RAP,将称量后的预热RAP送入搅拌缸与新料拌和。5 DB22/T3244一20216.1.2.7沥青再生剂加入预热后的RAP根据添加配比单独进行称量，之后送入搅拌缸中与再生剂拌和再与新集料混合。应根据需要配备沥青再生剂的储存、计量、喷洒装置，再生剂静态计量精度宜不低于士o.30k。6.1.2.8沥青配送加热至指定温度的新沥青从储藏罐中由沥青泵抽送至位于拌和楼的沥青称中（带保温）进行称重。称量好的沥青将被喷至拌锅中，与新集料、矿粉及RAP进行拌和。6.1.2.9新旧料拌和新旧料拌和过程和新集料拌和基本相同。在拌和缸内将RAP、新集料、新沥青、矿粉，经干拌和湿拌充分搅拌，生产出再生混合料。RAP加入使干拌时间由55增至巧S，拌和时间比常规热拌沥青混一190℃合要长，拌和时间为555，拌和温度宜控制在180OC。RAP送入搅拌缸时应注意与新集料的前后添加顺序及干拌时间。6.2运输、摊铺、压实及成型按JTGF40规定执行。7质量控制与验收再生沥青混合料质量控制要满足JTGF40、JTG/T5521对沥青混合料的规定。7.2厂拌热再生路面的施工质量管理和检查验收应符合JTG5220、JTGF40、JTG/T5521对热拌沥青混合料路面的规定。
