道路勘测设计 3第2章 平面设计3s课件.ppt 17页

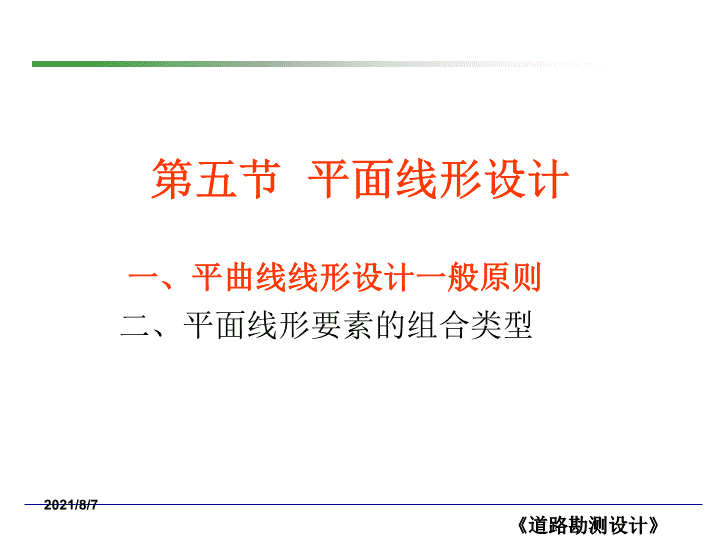

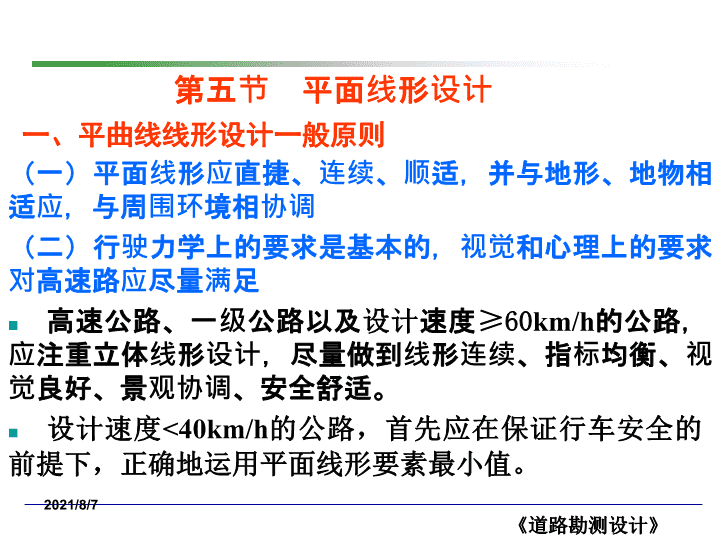

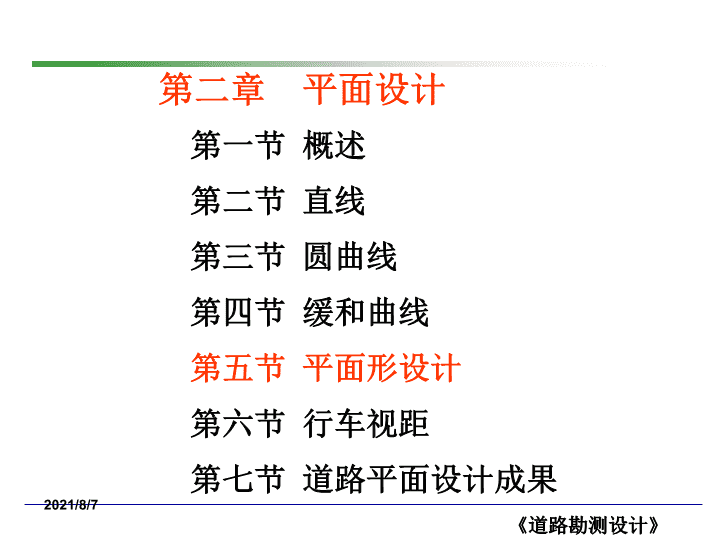

第二章平面设计第一节概述第二节直线第三节圆曲线第四节缓和曲线第五节平面形设计第六节行车视距第七节道路平面设计成果2021/8/7 第五节平面线形设计一、平曲线线形设计一般原则二、平面线形要素的组合类型2021/8/7 一、平曲线线形设计一般原则（一）平面线形应直捷、连续、顺适，并与地形、地物相适应，与周围环境相协调（二）行驶力学上的要求是基本的，视觉和心理上的要求对高速路应尽量满足高速公路、一级公路以及设计速度≥60km/h的公路，应注重立体线形设计，尽量做到线形连续、指标均衡、视觉良好、景观协调、安全舒适。设计速度<40km/h的公路，首先应在保证行车安全的前提下，正确地运用平面线形要素最小值。第五节平面线形设计2021/8/7 1．长直线尽头不能接以小半径曲线。特别是在下坡方向的尽头更要注意。若由于地形所限小半径曲线难免时，中间应插入中等曲率的过渡性曲线，并使纵坡不要过大。（三）保持平面线形的均衡与连贯2021/8/7 （四）应避免连续急弯的线形这种线形给驾驶者造成不便，给乘客的舒适也带来不良影响。设计时可在曲线间插入足够长的直线或回旋线。2．高、低标准之间要有过渡。同一等级的道路由于地形的变化在指标的采用上也会有变化，或同一道路按不同设计速度的各设计路段之间会形成技术指标的变化，高低指标之间的变化过程要有过渡2021/8/7 （五）平曲线应有足够的长度1、汽车驾驶员在操纵方向盘时不感到困难汽车在公路的任何线形是行驶的时间均不宜短于3s，以使驾驶操作不显的过分紧张。这样平曲线一般最小长度为9s行程，至少6s行程（凸型曲线），条件受限时亦不应少于3～4s。2、缓和曲线上离心加速度的变化率不超过规定值。2021/8/7 设计速度(km/h)1201008060403020一般值（m）1000850700500350250200最小值（m）200170140100705040各级公路最小平曲线长度3、转角θ小于7度时的平曲线长度设计速度(km/h)1201008060403020一般值（m）1400/θ1200/θ1000/θ700/θ500/θ350/θ280/θ最小值（m）200170140100705040公路转角等于或小于7度时的平曲线长度当路线转角等于或小于7°时，应设置较长的平曲线，其长度应大于下表中规定的“一般值”。当地形条件及其它特殊情况限制时，可采用表中的“最小值”。2021/8/7 第五节平面线形设计一、平曲线线形设计一般原则二、平面线形要素的组合类型2021/8/7 二、平面线形要素的组合类型1、基本型按直线—回旋线—圆曲线—回旋线—直线的顺序组合的线形。适用场合：交点间距不受限。从线形的协调性出发，宜将回旋线、圆曲线、回旋线长度之比设计成1：1：1。满足设置基本型曲线的几何条件：α≥2β图2.18基本型2021/8/7 2、S型用两段反向回旋线连接两个反向圆曲线的组合。适用场合：交点间距受限（交点间距较小）。≥2Vα2α1JD1JD2图2-19两反向曲线2021/8/7 图2.20S型S型曲线相邻两个回旋线参数A1=A2最好；当不相等时，A1与A2之比应小于2.0，以小于1.5为宜。在S型曲线上，两个反向回旋线以径相连接为宜。不得已插入直线时，必须尽量地短，其短直线的长度或重合段的长度应符合下式：式中：l——反向回旋线间短直线或重合段的长度。两圆曲线半径之比不宜过大，以R1/R2=1～3为宜。R2为小圆曲线半径(m)；R1为大圆曲线半径(m)。2021/8/7 用一个回旋线连接两个同向圆曲线的组合。适用场合：交点间距受限（交点间距较小）。（1）卵型上的回旋线参数A不应小于该级公路关于回旋线最小参数的规定，同时宜在下列界限之内3、卵型图2-21卵型式中：A——回旋线参数；R2—小圆半径（m）。2021/8/7 （3）两圆曲线的间距，宜在下列界限之内：式中：D——两圆曲线最小间距（m）。（2）两圆曲线半径之比宜在下列界限之内：2021/8/7 2021/8/7 4、凸型两个同向回旋线间不插入圆曲线而径相衔接的组合。凸型曲线的回旋线的参数及其连接点的曲率半径，应分别符合容许最小回旋线参数和圆曲线一般最小半径的规定。图2.22凸型2021/8/7 5、C型同向曲线的两回旋线在曲率为零处径相衔接的线形组合。其连接处的曲率为0，也就是R=，相当于两基本型的同向曲线中间直线长度为0。适用场合：交点间距受限（交点间距较小）。C型曲线只有在特殊地形条件下方可采用。适用条件：地形特殊处、立交匝道等。图2-23C型组合2021/8/7 两个回旋线参数之比宜为：A2：A1=1：1.5复台型回旋线除了受地形和其它特殊限制的地方外一般很少使用，多出现在互通式立体交叉的匝道线形设计中。6、复合型两个以上同向回旋线间在曲率相等处相互连接的线形。图2.24“复合型”组合2021/8/7
