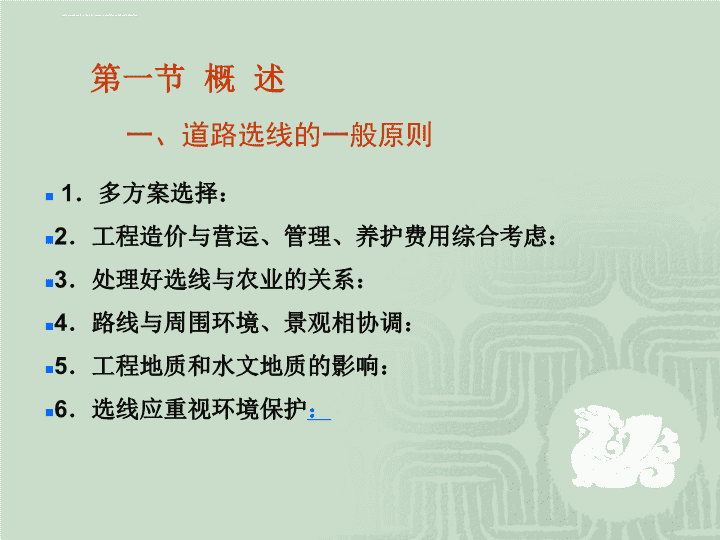

第六章选线小结 一、道路选线的一般原则1．多方案选择：2．工程造价与营运、管理、养护费用综合考虑：3．处理好选线与农业的关系：4．路线与周围环境、景观相协调：5．工程地质和水文地质的影响：6．选线应重视环境保护：第一节概述 二、选线的步骤和方法1．路线总体布局：路线方案选择路线方案选择主要是解决起、终点间路线基本走向问题。（小比例尺1：2.5～1：10万地形图）2．路线带选择在路线基本方向选定的基础上，按地形、地质、水文等自然条件选定出一些细部控制点，连接这些控制点，即构成路线带，也称路线布局。（地形图1：1000～1：5000比例尺）3．具体定线定线就是根据技术标准和路线方案，结合有关条件在有利的定线带内进行平、纵、横综合设计，具体定出道路中线的工作。 一、影响路线方案选择的主要因素1．路线在政治、经济、国防上的意义，国家或地方建设对路线使用任务、性质的要求，改革开放、综合利用等重要方针的体现。2．路线在铁路、公路、航道、空运等交通网系中的作用，与沿线工矿、城镇等规划的关系，以及与沿线农田水利等建设的配合及用地情况。3．沿线地形、地质、水文、气象、地震等自然条件的影响；路线长度、筑路材料来源、施工等件以及工程量、三材（钢筋、木材、水泥）用量、造价、工期、劳动力等情况及其对运营、施工、养护等方面的影响。4．其他如与沿线旅游景点、历史文物、风景名胜的联系等。第二节路线方案选择 （1）路线长度（2）线形标准、技术指标（3）占地面积（4）工程数量：土石方、路面、桥涵、挡土墙、防护工程（5）材料用量：钢材、水泥、木材（6）劳动力：数量、来源（7）工程总造价。评价路线方案的主要技术、经济指标： 1．搜集与路线方案有关的规划、计划、统计资料及各种比例尺的地形图、航测图、水文、地质、气象等资料。2．根据确定了的路线总方向和公路等级，先在小比例尺（1：50000或1：100000）的地形图上，结合搜集的资料，初步研究各种可能的路线走向。3．按室内初步研究提出的方案进行实地调查，连同野外调查中发现的新方案，都必须坚持跑到、看到、调查到，不遗漏一个可能的方案。4．分项整理汇总调查成果，编写工程可行性研究报告，为上级编制或补充修改设计任务书提供依据。二、路线方案选择的方法和步骤 第三节平原地区选线一、平原区路线特点平原区是地面高度变化微小的地区，有时有轻微的波状起伏和倾斜；平原地区除泥沼、盐渍上、河谷漫滩、草原、戈壁、沙漠等外，一般多为耕地，且分布有各种建筑设施，居民点较密；在天然河网湖区，还具有湖泊、水塘、河叉多等特点；路线纵坡及曲线半径等几何要素比较容易达到较高的技术标准；易受当地自然条件和地物的障碍。 平原区路线布设要点：处理好路线与农业、城镇、桥位的关系、处理好新旧路的关系、注意土壤水文条件、与建材产地的距离。 第四节山岭区选线山岭区特征：地形方面：地面横坡陡、高低起伏大、地形变化复杂；路线在平纵横三方面都受到约束。地质方面：山区土层薄，岩层厚，岩层产状和地质构造变化复杂气候方面：山区暴雨多，山洪急，溪流水位变化幅度大。 一、沿河（溪）线定义：沿河（溪）线是沿着河（溪）岸布置的路线。适用条件：路线主要控制点在山谷一侧，相对高程不大。自然条件特点：山区河流，谷底一般不宽，两岸台地较窄；河流多具有弯曲的特点；河谷地质情况复杂；山区河流易出现洪水流量。 沿河（溪）线的路线布局主要的问题有：1.路线选择走河流的哪一岸？2.线位放在什么高度？3.在何地点跨河？这三个问题往往是互相联系和互相影响的，选线是要抓住主要矛盾，结合路线性质、等级标准，因地制宜的解决（一）路线布局 低线的特点：平纵面线性比较顺直、平缓，易争取到较高标准路基土石方工程较省，边坡低，易稳定路线活动范围较大，便于利用有利地形和避让不良的地形、地质便于在沟口直跨支流最大缺点是受洪水威胁，防护工程较多路线高度低线：一般是指高出设计水位（包括浪高加安全高度）不多（0.5m以上）。高线：高线是指高出设计水位较多，基本不受洪水威胁的路线（山腰线）。 高线的优点：不受洪水侵袭，废方较易处理。缺点：由于高线一般位于山坡上，路线必然随山势曲折弯曲，线形差，工程大；遇缺口时，常需设置较高的挡土墙或其他构造物；如避让不良地质和路线跨河，都较低线困难。综合评价：一般讲，低线优点较多，在满足规定频率的设计水位的前提下，路线越低工程越经济，线形标准也越高 二、越岭线定义：沿分水岭一侧山坡爬上山脊、在适当地点穿过垭口，再沿另一侧山坡下降的路线，称为越岭线。越岭线的关键问题：克服高差。选线的控制因素：路线纵坡度。路线的长度和平面位置均由纵坡控制。越岭线布局主要应解决的问题是：垭口选择，过岭标高选择和垭口两侧路线展线的拟定。 （二）过岭标高的选择1．浅挖低填：适用：过岭地段山坡平缓，哑口宽而厚的地形2．深挖垭口适用：垭口比较瘦削时。3.隧道穿越适用：当垭口挖深在20～25m以上，特别是垭口瘦薄时。1．垭口位置选择：基本符合路线走向2．垭口标高选择：标高较低的哑口3．垭口展线条件选择：4．垭口的地质条件选择：（一）垭口选择 定义：展线是在两控制点间采用某种方式延长路线长度，以减小纵坡度的过程。展线方式：主要有自然展线、回头展线、螺旋展线三种：1）自然展线自然展线是以适当的坡度，顺着自然地形，绕山咀、侧沟来延展距离，克服高差。2）回头展线利用有利地形设置回头曲线进行展线。回头曲线：偏角等于或大于180°。（三）垭口两侧路线的展线在山脊利用山包盘旋，以旱桥、隧道跨线；在峡谷内，路线就地迂回，利用高架桥跨沟跨线；3）螺旋展线 三、山脊线：定义：大体上沿分水岭布设的路线，称为山脊线。特点：土石方工程量小；水文和地质情况好，桥涵构造物较少。山脊线线位较高，一般远离居民点，不便于为沿线工农业生产服务；有时筑路材料及水源缺乏、曾加施工困难；地势较高，易积雪、结冰等，对行车和养护不利等。 第五节丘陵区选线地貌特点：山丘连绵，岗坳交错，此起彼伏，山形迂回曲折，岭低脊宽，山坡较缓，丘谷相对高差不大，重丘区与山区不易划出明确界线；微丘区与平原区也同样难于区分。路线特点：局部方案多；且为了充分适应地形，路线纵断面会有起伏，路线平面以曲线为主体。 路线布设方式平坦地带——走直线具有较陡横坡地带——沿均坡线布线起伏地带——走直线和均坡线之间
