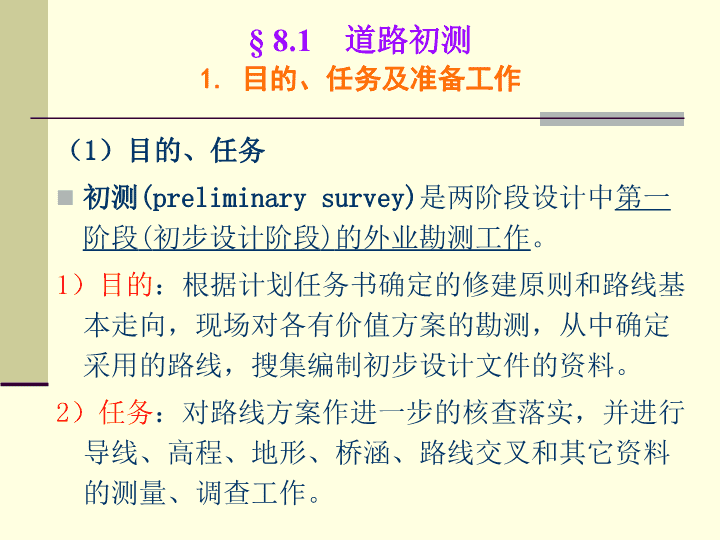

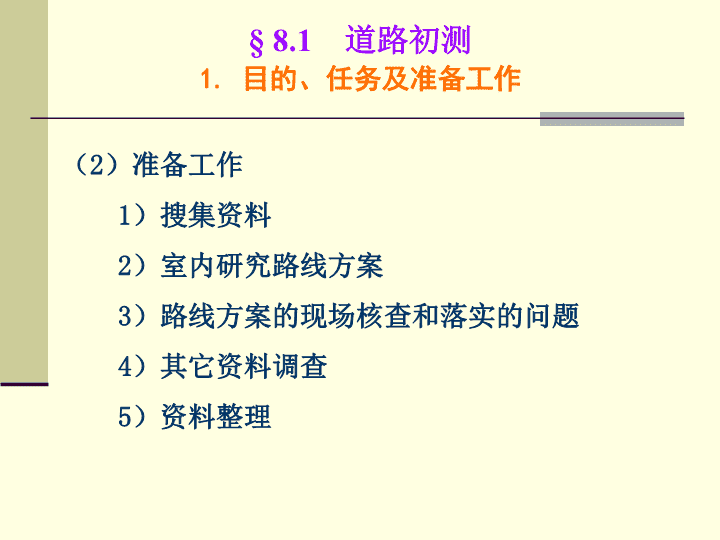

第8章道路外业勘测《道路勘测设计》 §8.1道路初测1.目的、任务及准备工作（1）目的、任务初测(preliminarysurvey)是两阶段设计中第一阶段(初步设计阶段)的外业勘测工作。1）目的：根据计划任务书确定的修建原则和路线基本走向，现场对各有价值方案的勘测，从中确定采用的路线，搜集编制初步设计文件的资料。2）任务：对路线方案作进一步的核查落实，并进行导线、高程、地形、桥涵、路线交叉和其它资料的测量、调查工作。 （2）准备工作1）搜集资料2）室内研究路线方案3）路线方案的现场核查和落实的问题4）其它资料调查5）资料整理§8.1道路初测1.目的、任务及准备工作 §8.1道路初测2.初测的内容与步骤（1）导线量测1)导线布置2)导线长度测量3)水平角测量（2）高程测量（3）地形测量（4）小桥涵勘测（5）其它勘测调查（6）内业工作 §8.2道路定测1.任务、内容及分工（1）任务道路定测(locationsurvey)，即定线测量，是指施工图设计阶段的外业勘测和调查工作。具体任务：根据上级批准的初步设计，具体核实路线方案，实际标定路线或放线，并进行详细测量和调查工作。目的：为施工图设计和编制施工图预算提供资料。 §8.2道路定测1.任务、内容及分工（2）内容1）实地选定路线：测偏角、测交点间距；2）标定路线中线：定中桩（直线、曲线）；3）布设水准点，进行纵断面测量；4）横断面测量；5）桥位勘测；6）路基、路面及其他人工构造物设计资料调查收集；7）沿线土壤地质调查及筑路材料调查；8）占地、拆迁调查及预算资料调查9）检查与整理外业资料，完成外业期间规定的内业设计工作。 （3）定测队的组成定测分为选线组、导线测角组、中桩组、水平组、断面组、调查组、路基路面组、桥涵组、内业组等作业组进行。如果定线采用纸上定线方法进行，则此时可将选线和导线测角组合并为放线组。§8.2道路定测1.任务、内容及分工 §8.2道路定测2.选线组(routeselection)（1）任务实地确定中线位置。包括：路线察看，布局方案，清障，定交点(intersectionpoint)及转角(intersectionangle)并钉桩，选定R、Ls，确定大、中桥位，会同内业组进行纵坡设计等工作。（2）分工及工作内容1)前点放坡插点2)中点穿线定点3)后点测角钉桩 §8.2道路定测3.导线测角组(traversesurvey)（1）任务标定直线与修正点位；测角及转角计算；测量交点间距；平曲线要素计算；导线磁方位角观测及复核；经纬仪视距测量；交点及转点桩固定；作分角桩；测定交点高程，设置临时水准点；协助中桩组敷设难度大的曲线等工作。 （2）分工及工作内容导线测角组一般由四人组成，其中司仪一人，记录计算一人，插杆跑点一人，固桩一人。§8.2道路定测3.导线测角组(traversesurvey) 其主要工作内容如下：1）标定直线与修正点位2)测角与计算3)平距与高程测量4)作分角桩5)方位角观测与校核6)交点桩的保护和固定§8.2道路定测3.导线测角组(traversesurvey) §8.2道路定测4.中桩组(centerlinesurvey)（1）任务根据选线组选定的交点位置、曲线半径、缓和曲线参数(或缓和曲线长度)及导线测角组所测得的路线转角，进行量距、钉桩、敷设曲线及桩号计算。 （2）工作内容1）中线丈量2）中桩钉设3）写桩与钉桩4）断链及处理§8.2道路定测4.中桩组(centerlinesurvey) 1）中线丈量经纬仪定向，钢尺量距2）中桩及桩距①桩位：路线起点和终点桩，公里桩，百米桩，整桩、平曲线主点桩，转点桩，大中桥位桩以及隧道起点和终点桩，地形地物加桩等。②桩距：直线路段：平原微丘区为50m，山岭重丘区为20m。平曲线桩距，25m或20m。§8.2道路定测4.中桩组(centerlinesurvey) 3）断链处理①定义：在测量过程中，因局部改线或事后发现量距计算错误，或在分段测量中由于假定起始里程而造成全线或全段里程不连续，以致影响路线实际长度时，统称为“断链”。②断链有“长链”与“短链”之分，当原路线桩号里程长于地面实际里程时叫“短链”，反之叫“长链”。§8.2道路定测4.中桩组(centerlinesurvey) §8.2道路定测4.中桩组(centerlinesurvey)记为：K3+105.21＝K3+110(短链4.79m)来向里程=去向里程 §8.2道路定测4.中桩组(centerlinesurvey) §8.2道路定测5.水平组(levelingsurvey)（1）任务对中桩高程进行测量，设置水准点，为路线纵断面和横断面设计和施工提供高程资料。 §8.2道路定测5.水平组(levelingsurvey)（2）分工及工作内容由6人组成，分基平和中平两个组。1）水准基点间距一般规定：①平原微丘区不大于2km；②山岭重丘区不大于1km；③在路线起、终点，大中桥桥位两岸，隧道进出口处，山岭垭口及其它大型人工构造物附近均须增设水准基点。 §8.2道路定测5.水平组(levelingsurvey)2）基平设置水准点并进行交点高程的测量。当导线测角采用光电测距仪时，可不设基平组，其任务由导线测角组代替。基平测量一般采用一组仪器，在两水准点间往返观测各一次，也可用两组仪器各作一次单程观测进行附合。测量精度一般规定，两水准基点间往返(或两次单程)容许闭合差为 §8.2道路定测5.水平组(levelingsurvey)3）中平测量中平测量一般采用单程法，以相邻两水准基点为一测段。中平要求符合精平精度为 §8.2道路定测6.横断面组(cross-sectionalsurvey)（1）任务测量各中桩垂直于路中线方向的地面起伏情况，并绘制横断面图，为路基设计、计算土石方数量及施工放样提供依据。 （2）工作内容1）横断面方向的确定2）测量方法①抬杆法；②手水准仪皮尺法；③经纬仪视距法(交会法)；④钓鱼法⑤全站仪观测法§8.2道路定测6.横断面组(cross-sectionalsurvey) 抬杆法§8.2道路定测6.横断面组(cross-sectionalsurvey) 手水准法§8.2道路定测6.横断面组(cross-sectionalsurvey) 交会法§8.2道路定测6.横断面组(cross-sectionalsurvey) 钓鱼法§8.2道路定测6.横断面组(cross-sectionalsurvey) （3）横断面图的点绘一般采用现场边测边点绘的方法。……高差／平距里程高差／平距……0／15-2／2.90／5.5K0＋0000／7-1.2／3.2-1.3／00／10（4）测量精度及测图范围§8.2道路定测6.横断面组(cross-sectionalsurvey) §8.2道路定测7.地组形(topographicsurvey)（1）任务1）根据设计的需要，按一定比例测绘出沿线一定宽度范围内的带状地形图(或局部范围的专用地形图)，供设计和施工使用。2）地形图(topographicmap)分为路线地形图和工点地形图两种。路线地形图是以导线(或路线)为依据的带状地形图，主要供纸上定线或路线设计之用。 （2）测设要求1）比例及范围路线两侧100~200m2）测设精度要求（P202）§8.2道路定测7.地组形(topographicsurvey) §8.2道路定测8.调查组（1）任务根据测设任务的要求，通过对公路所经地区的自然条件和技术经济条件进行调查，为公路选线和内业设计收集原始资料。（2）分工及调查内容调查组可由2－3人组成综合调查组，也可分小组同时调查。对于旧路改建，应对原路路况进行调查。 1）工程地质调查①路线方面②路基方面③路面方面④特殊不良地质地区2）筑路材料料场调查①料场使用条件调查②料场开采条件调查③运输条件调查§8.2道路定测8.调查组 3）小桥涵调查①桥涵水文资料调查②小桥涵位置的选定及测量③桥涵结构类型的确定④小桥涵地质调查§8.2道路定测8.调查组 4）预算资料调查①施工组织形式调查②工资标准③调拨或外购材料及交通运输调查④征用土地和拆迁补偿费⑤施工机构迁移和主副食运费补贴调查⑥气温、雨量、施工季节调查⑦其它可能费用资料调查§8.2道路定测8.调查组 5）杂项调查①占用土地的测绘和调查；②拆迁建筑物、构造物调查；③拆迁管道、电力、电讯设施调查；④排水、防护、改河以及临时工程（便道、便桥等）的调查。§8.2道路定测8.调查组 §8.2道路定测9.内业组定测内业工作：复核、检查、整理外业资料和图表制作、汇总等要求。定测内业工作要及时进行路线设计和局部方案的取舍工作，外业期间宜达到作出全部路基横断面设计，并结合沿线构造物的布设，逐段综合检查所定路线线位的技术经济合理性，同时应进行必要的现场核对。 §8.3道路曲线测设1.概述（1）任务道路曲线测设是中桩组的主要任务。1）目的：计算平曲线要素，各曲线主点桩号，并进行曲线实地敷设。2）曲线敷设的方法：主要有切线支距法、偏角法、坐标法等。 （2）平曲线的种类单交点圆曲线单交点基本型曲线双交点曲线切基线、虚交、复曲线（含卵型曲线）多交点曲线组合型曲线等§8.3道路曲线测设1.概述 §8.3道路曲线测设2.单交点圆曲线 §8.3道路曲线测设3.单交点基本型曲线（1）对称基本型（两端缓和曲线等长）（2）非对称基本型（两端缓和曲线不等长） §8.3道路曲线测设3.单交点基本型曲线 §8.3道路曲线测设3.单交点基本型曲线 §8.3道路曲线测设4.双交点曲线 §8.3道路曲线测设5.多交点曲线 §8.3道路曲线测设6.组合型曲线计算（1）复曲线－－3类 （2）Ｓ型及Ｃ型曲线§8.3道路曲线测设6.组合型曲线计算 （3）凸型曲线型§8.3道路曲线测设6.组合型曲线计算
