最新教你如何填写《路基土石方数量计算表》 -道路勘测设计课程设计知识分享教学文案.doc 5页

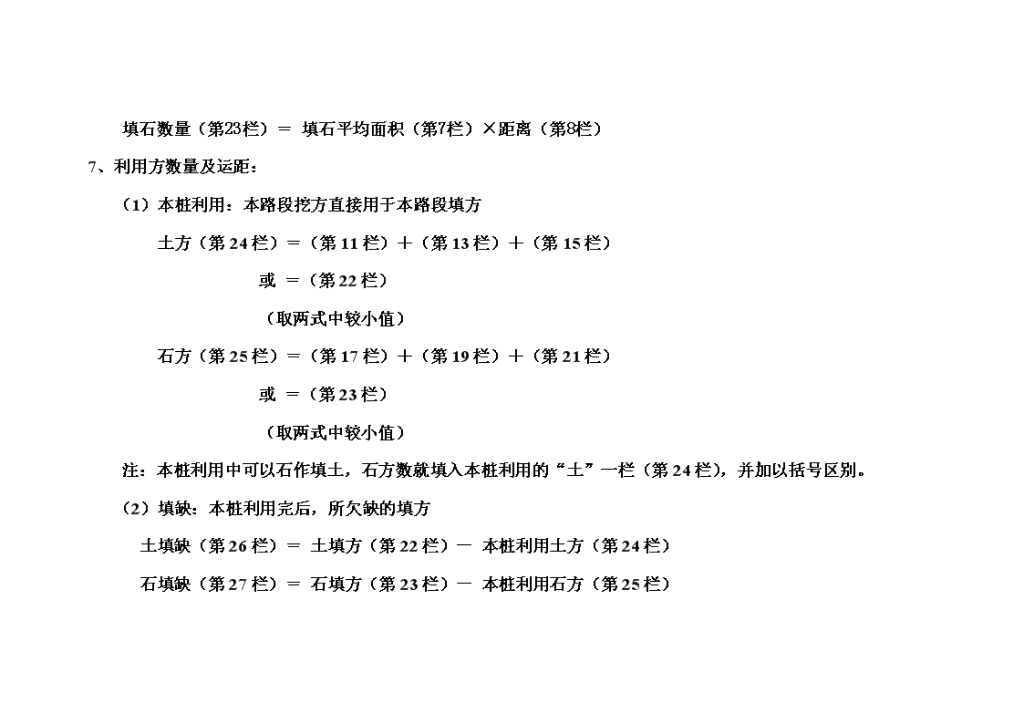

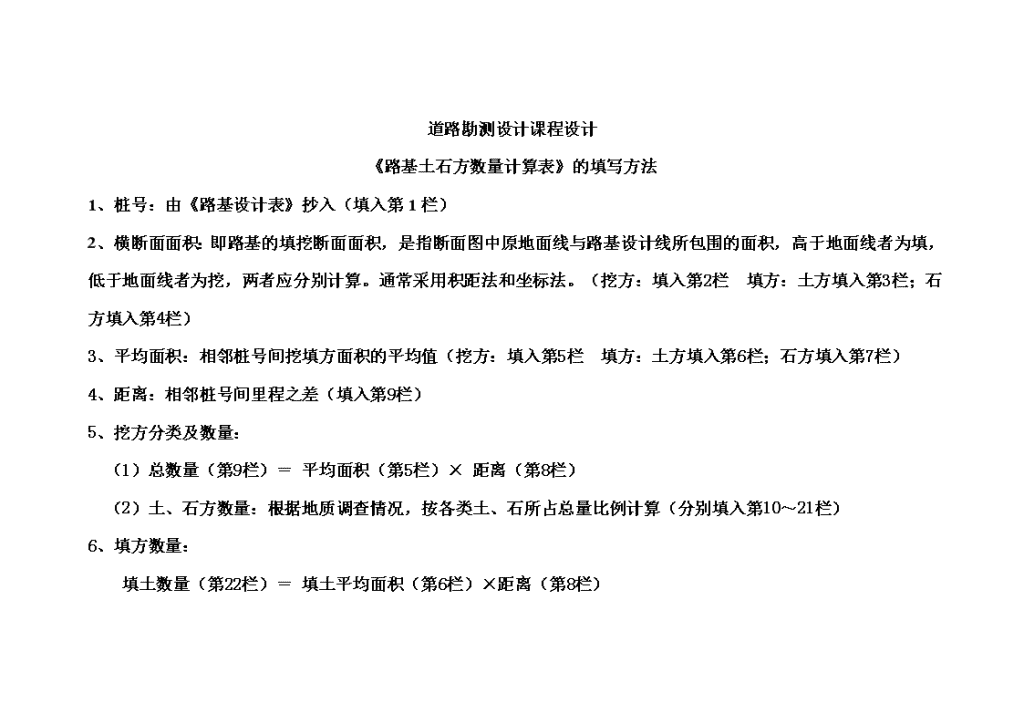

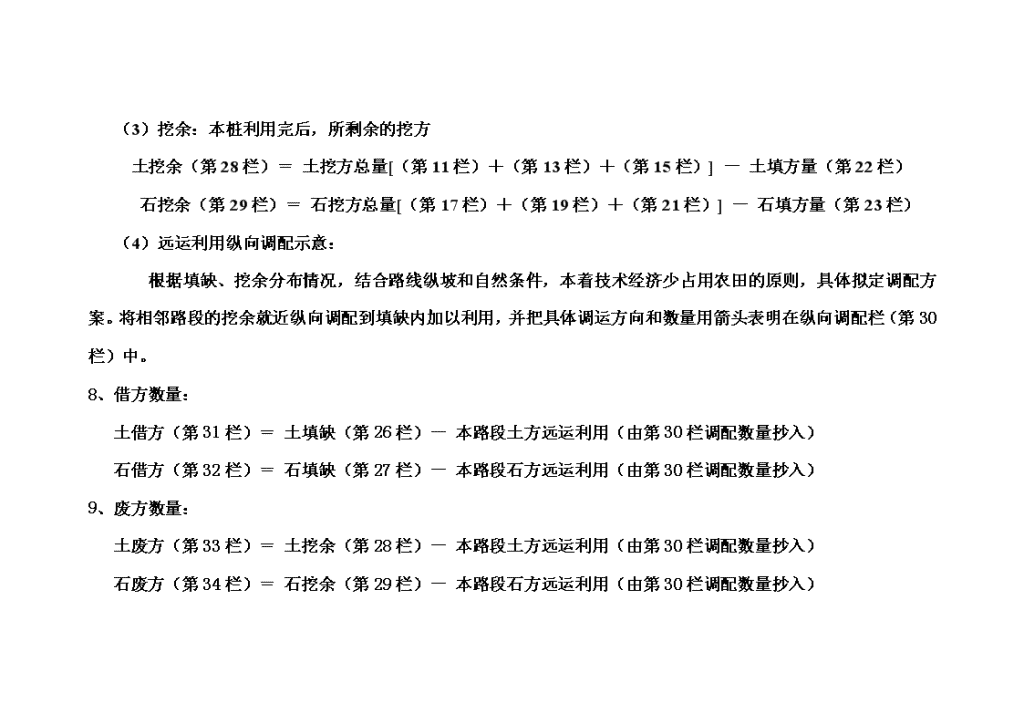

道路勘测设计课程设计《路基土石方数量计算表》的填写方法1、桩号：由《路基设计表》抄入（填入第1栏）2、横断面面积：即路基的填挖断面面积，是指断面图中原地面线与路基设计线所包围的面积，高于地面线者为填，低于地面线者为挖，两者应分别计算。通常采用积距法和坐标法。（挖方：填入第2栏填方：土方填入第3栏；石方填入第4栏）3、平均面积：相邻桩号间挖填方面积的平均值（挖方：填入第5栏填方：土方填入第6栏；石方填入第7栏）4、距离：相邻桩号间里程之差（填入第9栏）5、挖方分类及数量：（1）总数量（第9栏）＝平均面积（第5栏）×距离（第8栏）（2）土、石方数量：根据地质调查情况，按各类土、石所占总量比例计算（分别填入第10～21栏）6、填方数量：填土数量（第22栏）＝填土平均面积（第6栏）×距离（第8栏） 填石数量（第23栏）＝填石平均面积（第7栏）×距离（第8栏）7、利用方数量及运距：（1）本桩利用：本路段挖方直接用于本路段填方土方（第24栏）＝（第11栏）＋（第13栏）＋（第15栏）或＝（第22栏）（取两式中较小值）石方（第25栏）＝（第17栏）＋（第19栏）＋（第21栏）或＝（第23栏）（取两式中较小值）注：本桩利用中可以石作填土，石方数就填入本桩利用的“土”一栏（第24栏），并加以括号区别。（2）填缺：本桩利用完后，所欠缺的填方土填缺（第26栏）＝土填方（第22栏）－本桩利用土方（第24栏）石填缺（第27栏）＝石填方（第23栏）－本桩利用石方（第25栏） （3）挖余：本桩利用完后，所剩余的挖方土挖余（第28栏）＝土挖方总量[（第11栏）＋（第13栏）＋（第15栏）]－土填方量（第22栏）石挖余（第29栏）＝石挖方总量[（第17栏）＋（第19栏）＋（第21栏）]－石填方量（第23栏）（4）远运利用纵向调配示意：根据填缺、挖余分布情况，结合路线纵坡和自然条件，本着技术经济少占用农田的原则，具体拟定调配方案。将相邻路段的挖余就近纵向调配到填缺内加以利用，并把具体调运方向和数量用箭头表明在纵向调配栏（第30栏）中。8、借方数量：土借方（第31栏）＝土填缺（第26栏）－本路段土方远运利用（由第30栏调配数量抄入）石借方（第32栏）＝石填缺（第27栏）－本路段石方远运利用（由第30栏调配数量抄入）9、废方数量：土废方（第33栏）＝土挖余（第28栏）－本路段土方远运利用（由第30栏调配数量抄入）石废方（第34栏）＝石挖余（第29栏）－本路段石方远运利用（由第30栏调配数量抄入） 10、总运量（第35或36栏）＝平均超运运距单位×土（石）方调配数量超运运距单位n＝（土石方调配平均运距－免费运距）/超远运距单位第一单元地球和地图第一节地球和地球仪【基础过关】1．C　2．D　3．B　4．D　5．A6．B　7．A　8．C　9．D　10．C　11．B【能力提升】一、（略）二、1．A（30°N，150°E）B（60°N，30°W）C（0°，90°W）2．东北东北3．北极　　4．南三、1．160°W，10°S　　2．不属于　　3．小于　　【拓展延伸】1．从西向东2．布宜诺斯艾利斯堪培拉雅加达达累斯萨拉姆3．布宜诺斯艾利斯旧金山4．5．（略）经度纬度地名地名经度纬度0°51°N伦敦旧金山122°W37°N116°E40°N北京雅加达107°E6°S58°W35°S布宜诺斯艾利斯孟买73°E19°N第二节地球的运动 【基础过关】一、填空题1．太阳自西向东倾斜的保持不变一年　2．不透明一半昼半球夜半球二、选择题1．D　　2．A　3．A　　4．D　　5．C6．C　7．B　8．C　　9．C【能力提升】一、（注意：此图bd位置调换）1．自转赤道　　2．赤道南回归线　　3．（题中A换a）北回归线夏至日昼长夜短　　4．B二、1．北寒带南温带热带　2．赤道北回归线北极圈　3．冬季夏季12月22日前后【拓展延伸】假如地球没有自转，只有公转，昼夜交替还会存在,不过那时的1天就等于如今的1年,黑夜和白天各自将长达半年之久。假如地球自转轴垂直于公转轨道面，那么，我们将不知四季，太阳永远直射在赤道上，而中纬度的居民也会永远过着如春似秋的日子．假如地球自转轴躺在公转轨道面上，那么，地球上就不会有寒带和热带的区分，地球的每个角落都有被太阳直射的机会．第三节地图【基础过关】一、填空题1．比例尺图例　　　2．海拔海拔　　　3．绿色蓝色二、选择题1．B　2．C　3．D　4．C　5．D6．C　7．B　8．A【能力提升】一、1．100米　　2．盆地山谷鞍部山脊　　3．AE等高线越密集，坡度越陡
