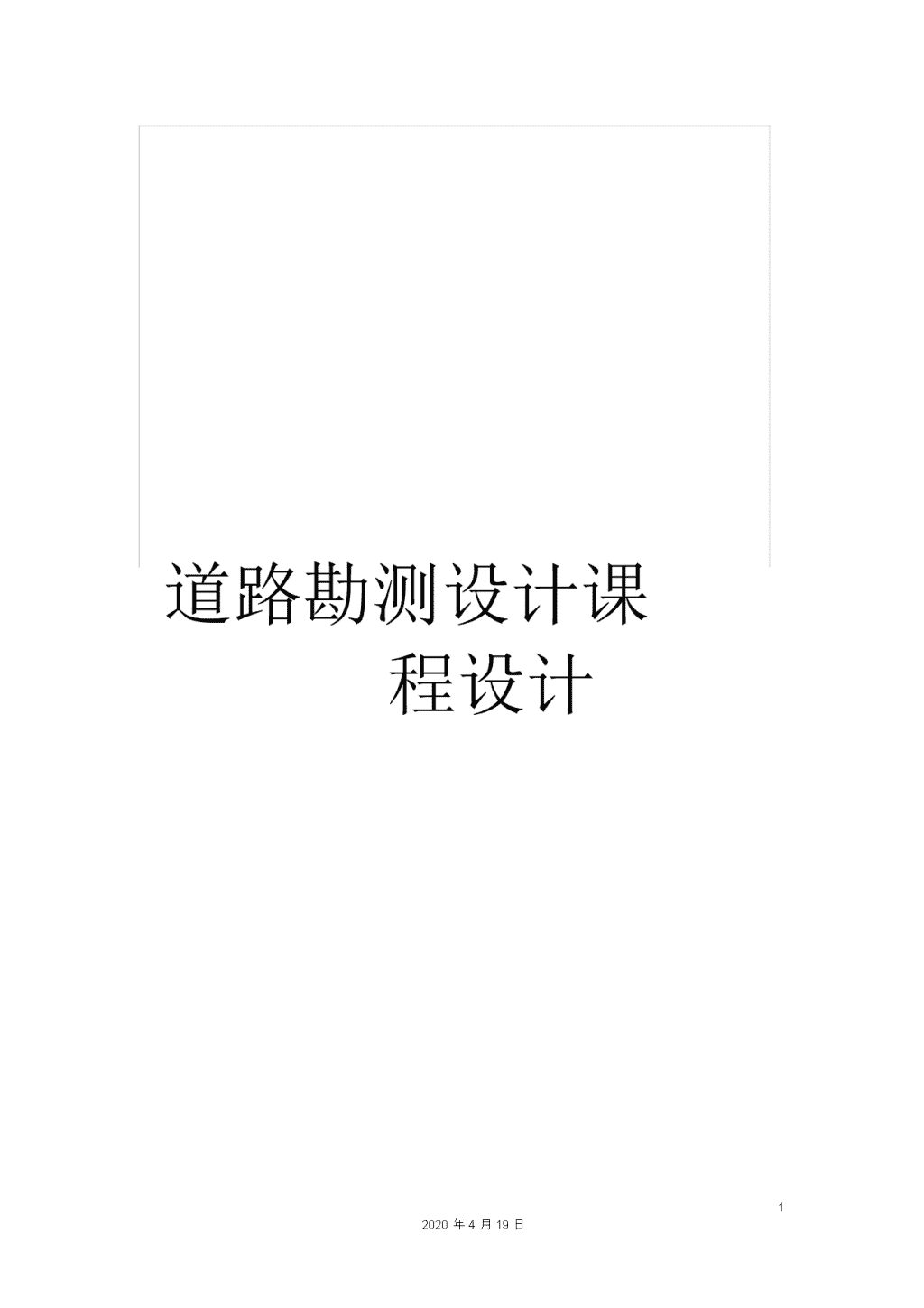

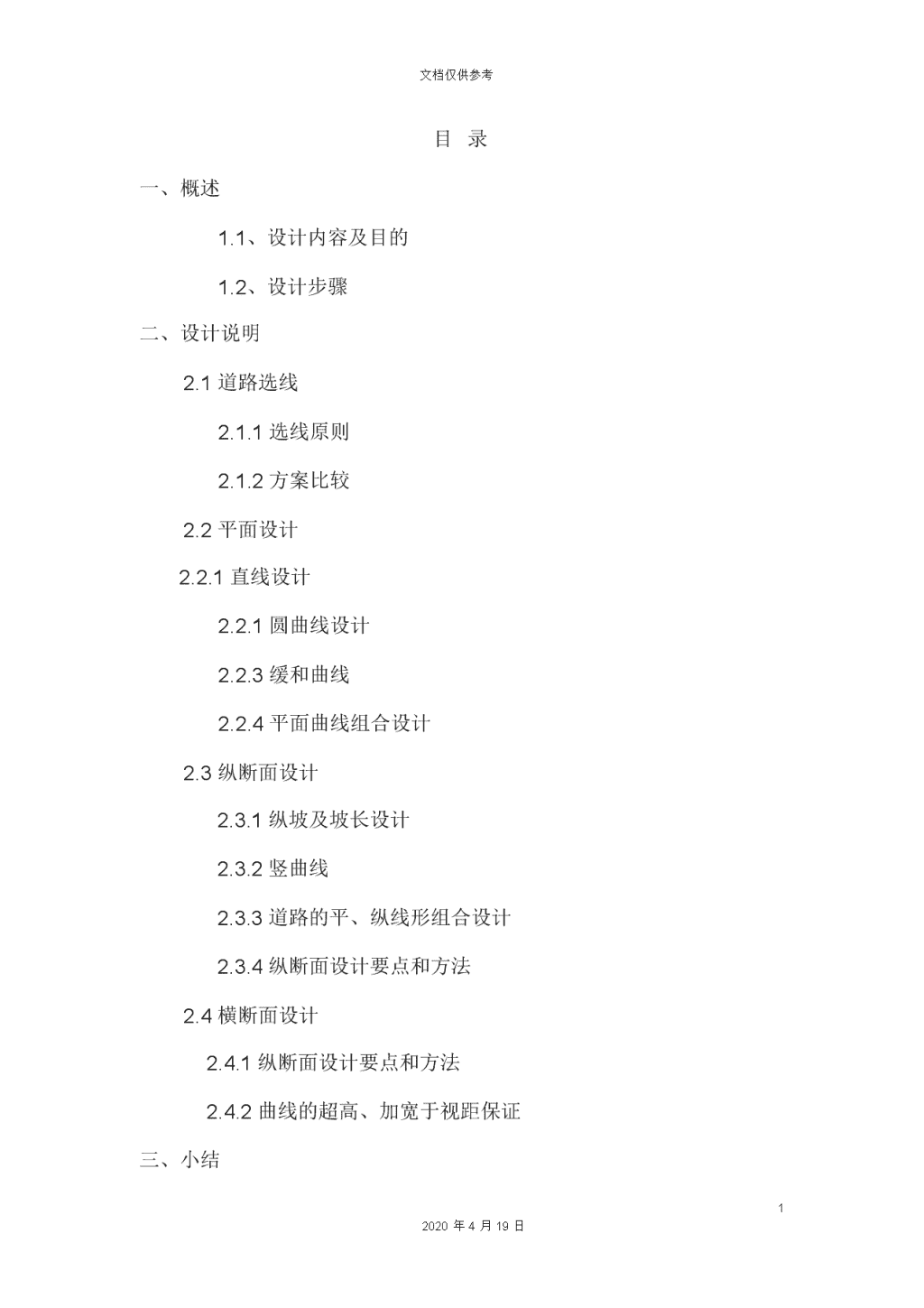

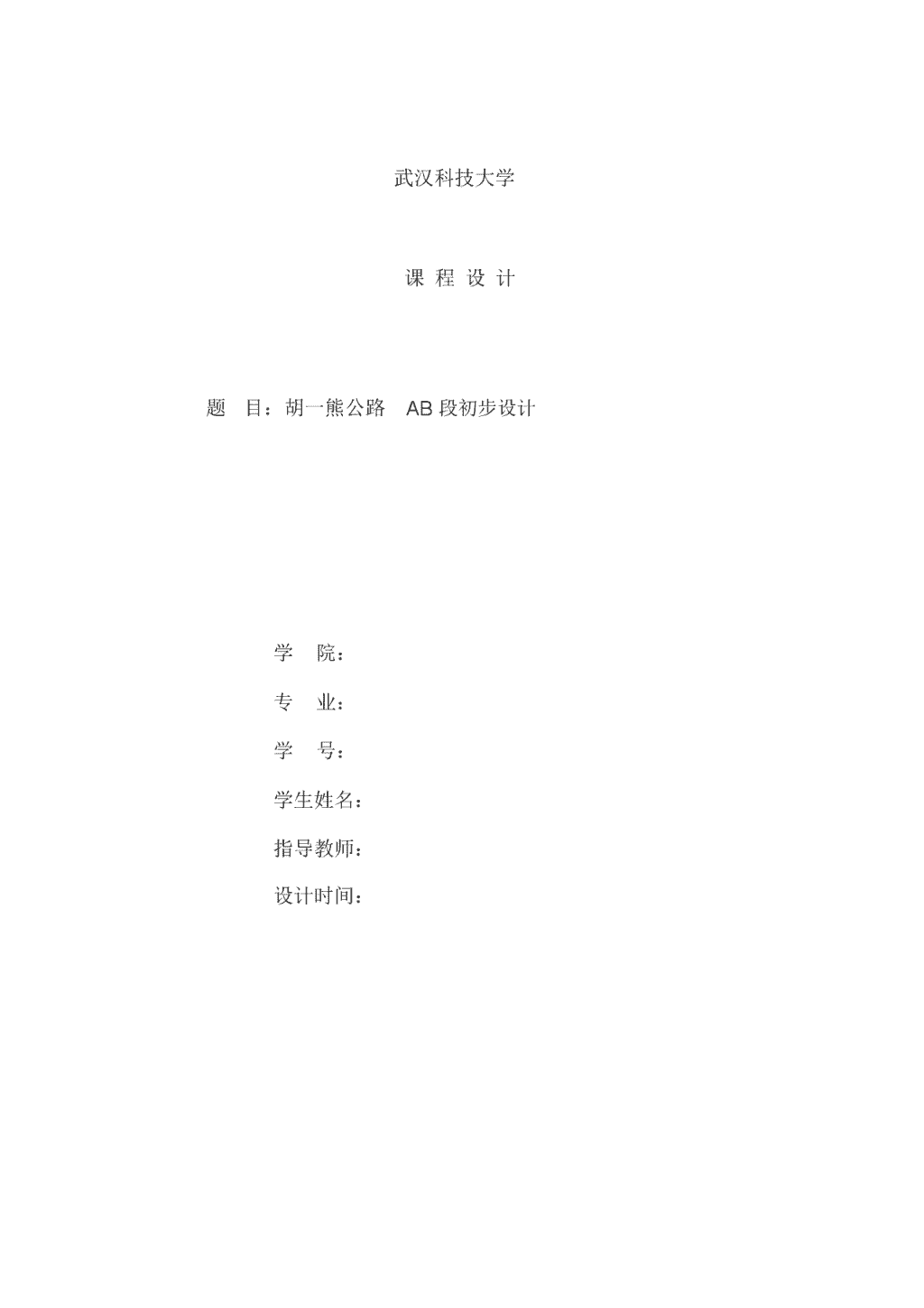

道路勘测设计课程设计12020年4月19日 武汉科技大学课程设计题目：胡一熊公路AB段初步设计学院：专业：学号：学生姓名：指导教师：设计时间： 文档仅供参考目录一、概述1.1、设计内容及目的1.2、设计步骤二、设计说明2.1道路选线2.1.1选线原则2.1.2方案比较2.2平面设计2.2.1直线设计2.2.1圆曲线设计2.2.3缓和曲线2.2.4平面曲线组合设计2.3纵断面设计2.3.1纵坡及坡长设计2.3.2竖曲线2.3.3道路的平、纵线形组合设计2.3.4纵断面设计要点和方法2.4横断面设计2.4.1纵断面设计要点和方法2.4.2曲线的超高、加宽于视距保证三、小结12020年4月19日 文档仅供参考一、概述：1.1、设计内容及目的胡一熊公路为本路网中某路段，拟按三级公路标准建设，其中AB段位于微丘地段。段起点设计高程99米，终于设计高程111米，起终边方位不受限制。本路段设计时，不受水位的影响。为巩固课堂所学知识，培养学生进行道路设计的构思，运算，绘图等基本技能，本设计要求学生完成胡一熊公路AB段初步设计的部分工作，具体内容为：（1）选择路线方案；（2）公路平面设计；（3）公路纵断面设计；（4）公路横断面设计。1.2、设计步骤（1）选取比例尺（1:2500）；（2）根据已知点的坐标量取坐标距离，求得各点坐标；（3）计算角度，选取半径；（4）缓和曲线要素计算；（5）计算A→JD、B→JD的距离；（6）计算五个基本桩号以及方位角；22020年4月19日 文档仅供参考（7）每50m设一个桩，计算各桩方位角以及X、Y坐标，列出逐桩坐标表，参见P45（50m桩在转弯曲线不考虑）；（8）竖曲线设计，在地形图上根据路线位置以实际每50m为一个桩号，量出各个桩号，对应的未设竖曲线时的设计标高，绘出地面高程线，在坐标纸横向表示水平距离，比例为1:2500，竖向比例1:100，根据地面线高程初步设定设计线，竖曲线要进行要素计算，变坡点及其它桩号处，计算设计标高；参考书中P49（9）横断面设计包括直线段横断面和曲线段横断面，行车道宽取7m，非机动车道宽2.5m(每边)，路肩1.5m；参考书中P118（10）小结。二、设计说明2.1道路选线道路选线，就是个根据道路的使用任务、性质、公路的等级和技术标准，从规划的起、终点之间结合地形、地质、水文及其它沿线条件，综合考虑平、纵、横三方面因素，在实地或纸上选定道路中线的确切位置，然后进行有关的测量和设计工作。我们本次选线为纸上定线.2.1.1选线原则路线设计受到地形、水文、气候等自然因素的影响，还受到到很多社会、经济等上的因素。本次为丘陵区选线，等级为三级公32020年4月19日 文档仅供参考路，我们要注意以下几点:1)使填、挖方平衡。2)路线的坡度做好控制，在0.3%~7%为宜3)多种方案，从中选择最优方案。4)做到少占耕地，与农田基本建设相协调。5)根据设计标准合理布局线路，路线设计要保证行车安全、舒适。6)选择坡度较缓的地形，有利于施工。7)对水文地质差的地方尽量绕行。8)尽量使缓和曲线：圆曲线：缓和曲线长度为1:1:1在地形图设计两个弯道，在弯道设计时，除考虑曲线要素外，还要注意弯道内侧是否有物体阻碍司机的视线，为满足视距要求，要对其横净距进行计算，具体方法在横断面设计时在详细说明。2.1.2方案比较：本路段处于微丘地段，拟按三级公路标准修建，经过观察地形图，发现此处有许多水坝，给施工带来了一些不便之处，另外，有些地方坡度较大，在设计时，需选考虑路线与填挖方的平衡关系，使整个方案成为最优解。特拟定一下两个方案，从中选取了一个较为理想的。方案一、从A（胡家湾）出发，经过平坦地带，交与原三级公路垂直，然后借用该路段，行至适当地方后，垂直向东转折，最后42020年4月19日
