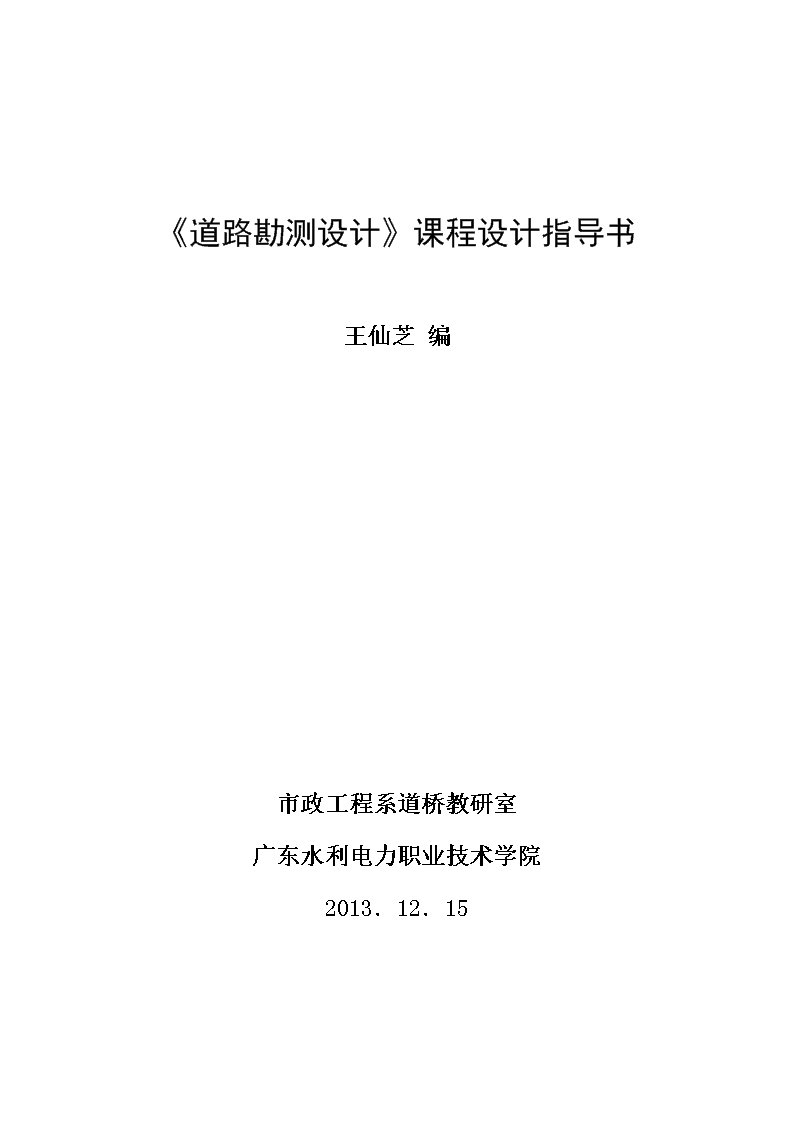

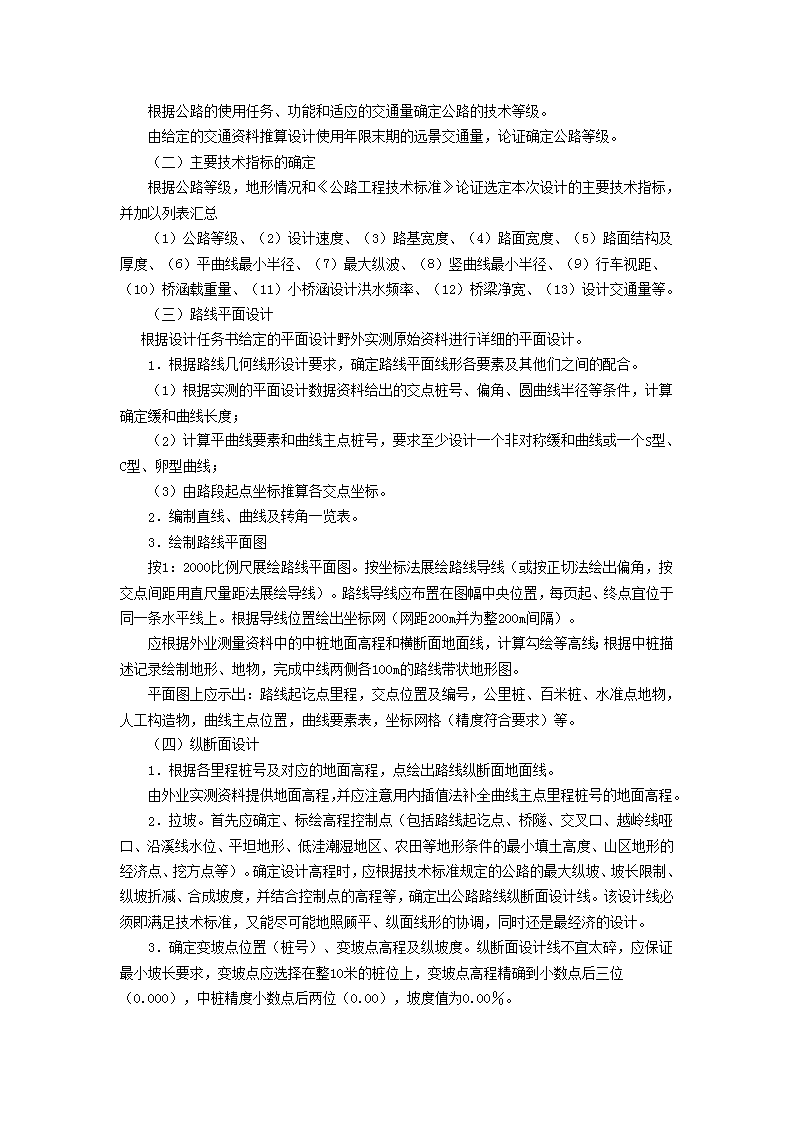

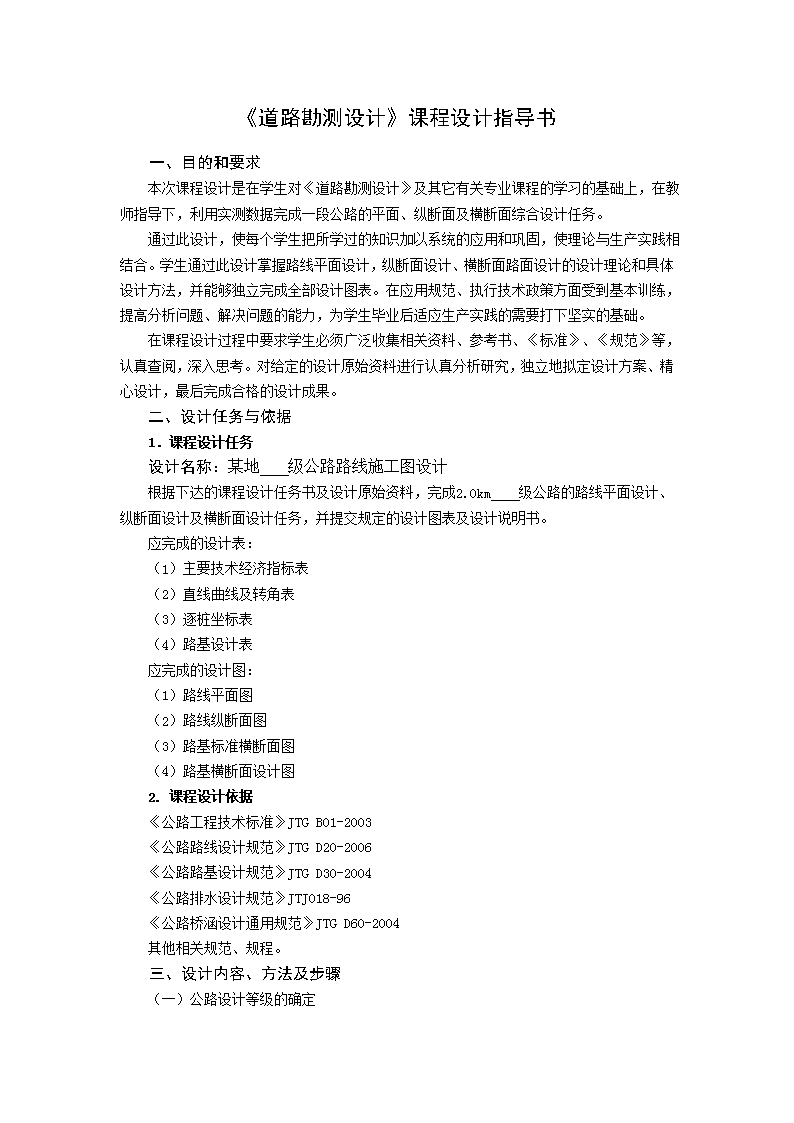

《道路勘测设计》课程设计指导书王仙芝编市政工程系道桥教研室广东水利电力职业技术学院2013．12．15 《道路勘测设计》课程设计指导书一、目的和要求本次课程设计是在学生对《道路勘测设计》及其它有关专业课程的学习的基础上，在教师指导下，利用实测数据完成一段公路的平面、纵断面及横断面综合设计任务。通过此设计，使每个学生把所学过的知识加以系统的应用和巩固，使理论与生产实践相结合。学生通过此设计掌握路线平面设计，纵断面设计、横断面路面设计的设计理论和具体设计方法，并能够独立完成全部设计图表。在应用规范、执行技术政策方面受到基本训练，提高分析问题、解决问题的能力，为学生毕业后适应生产实践的需要打下坚实的基础。在课程设计过程中要求学生必须广泛收集相关资料、参考书、《标准》、《规范》等，认真查阅，深入思考。对给定的设计原始资料进行认真分析研究，独立地拟定设计方案、精心设计，最后完成合格的设计成果。二、设计任务与依据1．课程设计任务设计名称：某地级公路路线施工图设计根据下达的课程设计任务书及设计原始资料，完成2.0km级公路的路线平面设计、纵断面设计及横断面设计任务，并提交规定的设计图表及设计说明书。应完成的设计表：（1）主要技术经济指标表（2）直线曲线及转角表（3）逐桩坐标表（4）路基设计表应完成的设计图：（1）路线平面图（2）路线纵断面图（3）路基标准横断面图（4）路基横断面设计图2.课程设计依据《公路工程技术标准》JTGB01-2003《公路路线设计规范》JTGD20-2006《公路路基设计规范》JTGD30-2004《公路排水设计规范》JTJ018-96《公路桥涵设计通用规范》JTGD60-2004其他相关规范、规程。三、设计内容、方法及步骤（一）公路设计等级的确定 根据公路的使用任务、功能和适应的交通量确定公路的技术等级。由给定的交通资料推算设计使用年限末期的远景交通量，论证确定公路等级。（二）主要技术指标的确定根据公路等级，地形情况和《公路工程技术标准》论证选定本次设计的主要技术指标，并加以列表汇总（1）公路等级、（2）设计速度、（3）路基宽度、（4）路面宽度、（5）路面结构及厚度、（6）平曲线最小半径、（7）最大纵波、（8）竖曲线最小半径、（9）行车视距、（10）桥涵载重量、（11）小桥涵设计洪水频率、（12）桥梁净宽、（13）设计交通量等。（三）路线平面设计根据设计任务书给定的平面设计野外实测原始资料进行详细的平面设计。1．根据路线几何线形设计要求，确定路线平面线形各要素及其他们之间的配合。（1）根据实测的平面设计数据资料给出的交点桩号、偏角、圆曲线半径等条件，计算确定缓和曲线长度；（2）计算平曲线要素和曲线主点桩号，要求至少设计一个非对称缓和曲线或一个S型、C型、卵型曲线；（3）由路段起点坐标推算各交点坐标。2．编制直线、曲线及转角一览表。3．绘制路线平面图按1：2000比例尺展绘路线平面图。按坐标法展绘路线导线（或按正切法绘出偏角，按交点间距用直尺量距法展绘导线）。路线导线应布置在图幅中央位置，每页起、终点宜位于同一条水平线上。根据导线位置绘出坐标网（网距200m并为整200m间隔）。应根据外业测量资料中的中桩地面高程和横断面地面线，计算勾绘等高线；根据中桩描述记录绘制地形、地物，完成中线两侧各100m的路线带状地形图。平面图上应示出：路线起讫点里程，交点位置及编号，公里桩、百米桩、水准点地物，人工构造物，曲线主点位置，曲线要素表，坐标网格（精度符合要求）等。（四）纵断面设计1．根据各里程桩号及对应的地面高程，点绘出路线纵断面地面线。由外业实测资料提供地面高程，并应注意用内插值法补全曲线主点里程桩号的地面高程。2．拉坡。首先应确定、标绘高程控制点（包括路线起讫点、桥隧、交叉口、越岭线哑口、沿溪线水位、平坦地形、低洼潮湿地区、农田等地形条件的最小填土高度、山区地形的经济点、挖方点等）。确定设计高程时，应根据技术标准规定的公路的最大纵坡、坡长限制、纵坡折减、合成坡度，并结合控制点的高程等，确定出公路路线纵断面设计线。该设计线必须即满足技术标准，又能尽可能地照顾平、纵面线形的协调，同时还是最经济的设计。3．确定变坡点位置（桩号）、变坡点高程及纵坡度。纵断面设计线不宜太碎，应保证最小坡长要求，变坡点应选择在整10米的桩位上，变坡点高程精确到小数点后三位（0.000），中桩精度小数点后两位（0.00），坡度值为0.00％。 　　4．选取各变坡点处的竖曲线半径；计算各竖曲线要素。5．计算各中桩设计高程及填挖高度（精确到0.01米）。6．路线纵断面图绘制格式比例尺：横1：2000纵1：200图纸格式：自下图框线向上应绘出：标题栏，超高，直线及平曲线，里程桩号，坡度及坡长，地面高程，设计高程，地质概况，绘图部分。纵断面图中应示出：地面线（细实线）；设计线（粗实线）；竖曲线位置示意图及要素；桥涵位置、类型、跨径；水准点位置及高程；地质探坑位置及地质柱状图等。（五）横断面设计1.根据公路等级确定的路幅横断面各组成（行车道、硬路肩、土路肩等）部分的宽度及横坡度。2．根据路线所经地区的地质、土质、气候、填挖高度等情况，确定路基填挖方断面形状及边坡坡度，并绘制出能代表本设计路段所有的路基断面形式的标准横断面图（比例尺1：100）。3．根据平面、纵断面及横断面设计结果编制《路基设计表》。4.绘制横断面图（1）逐桩绘制本路线的横断地面线。按各桩横断地面线外业实测资料点绘，并应注意用内插值法补全曲线主点里程桩号的横断面地面线资料。（2）根据《路基设计表》及标准横断面图绘制各桩路基横断面设计图（比例尺：1：200）。路基横断面图按自下而上，自左向右的顺序排列。（3）逐桩计算路基横断面面积。按积距法计算横断面面积，填挖方面积中应扣除路面结构部分的面积。5．编制路基土石方数量计算表，合理安排（调配）土石方余缺。计算挖方数量时应根据地质调查资料按比例计算土石方数量。路基土石方数量计算表应按整公里进行编制并合计，据此编制路基每公里土石方数量表。（六）编制课程设计说明书《道路勘测设计》课程设计说明书编写提纲：第1章绪论1.1设计任务与内容1.2自然情况（地理位置/经纬度、气候、地形、地质与土质、地表植被、排水条件等）1.3设计成果（采用的主要技术指标，如公路等级、设计速度、路线长度、交点个数、最大/最小平曲线半径、最大/最小纵坡度、最大/最小坡长、最大/最小凸与凹竖曲线半径、土石方数量等）第2章路线平面设计2.1路线平面线形说明（分别说明平面线形标准值及采用值，如最大/最小直线长度、平曲线半径、线形组合等）2.2缓和曲线参数/长度确定2.3平曲线计算方法2.4平面图绘制方法（导线展绘；平曲线展绘；等高线勾绘）第3章路线纵断面设计 3.1全线纵断面设计指标的采用（分别说明标准值和采用情况，如最大/最小纵坡度、最大/最小坡长、最大/最小竖曲线半径等）3.2纵坡设计与竖曲线设计（设计原则；最小填土高度确定；纵坡线确定、竖曲线半径确定方法）3.3平纵配合方案说明（针对每个竖曲线进行描述）3.4计算逐桩设计高程第4章路线横断面设计4.1路幅断面尺寸拟定（包括行车道、硬路肩、土路肩、中央分隔带、路基等宽度及横坡度）4.2路基边坡与断面形状设计（填挖方路基边坡的确定；路基横断面形状/直线式/折线式/台阶式）4.3超高与加宽设计（加宽标准、方式、加宽过渡；超高方式、超高横坡度、缓和段长度、超高过渡方式等）4.4横断面图绘制方法4.5横断面面积计算、土石方数量计算与调配第5章结束语（对本次课程设计的总结，认识、感受、思考、建议等）
