同济大学道路勘测设计作业 5页

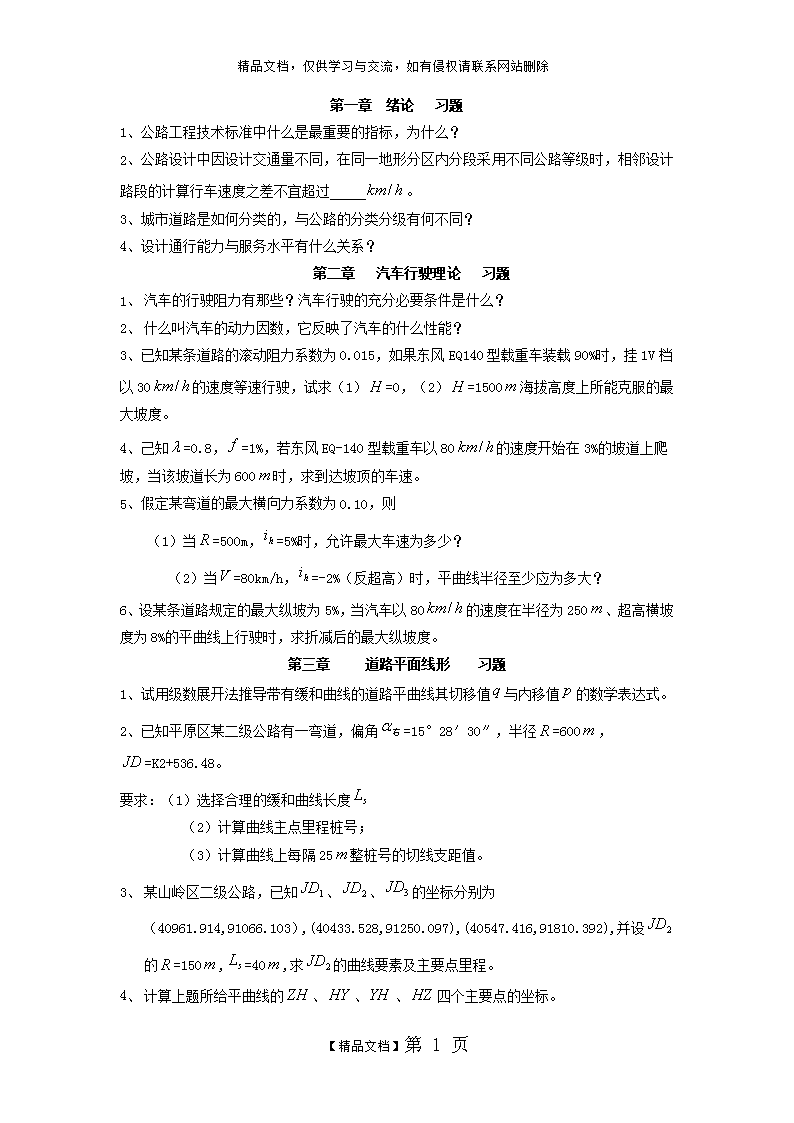

精品文档，仅供学习与交流，如有侵权请联系网站删除第一章绪论习题1、公路工程技术标准中什么是最重要的指标，为什么？2、公路设计中因设计交通量不同，在同一地形分区内分段采用不同公路等级时，相邻设计路段的计算行车速度之差不宜超过。3、城市道路是如何分类的，与公路的分类分级有何不同？4、设计通行能力与服务水平有什么关系？第二章汽车行驶理论习题1、汽车的行驶阻力有那些？汽车行驶的充分必要条件是什么？2、什么叫汽车的动力因数，它反映了汽车的什么性能？3、已知某条道路的滚动阻力系数为0.015，如果东风EQ140型载重车装载90%时，挂1V档以30的速度等速行驶，试求（1）=0，（2）=1500海拔高度上所能克服的最大坡度。4、己知=0.8，=1%，若东风EQ-140型载重车以80的速度开始在3%的坡道上爬坡，当该坡道长为600时，求到达坡顶的车速。5、假定某弯道的最大横向力系数为0.10，则（1）当=500m，=5%时，允许最大车速为多少？   （2）当=80km/h，=-2%（反超高）时，平曲线半径至少应为多大？6、设某条道路规定的最大纵坡为5%，当汽车以80的速度在半径为250、超高横坡度为8%的平曲线上行驶时，求折减后的最大纵坡度。第三章 道路平面线形 习题1、试用级数展开法推导带有缓和曲线的道路平曲线其切移值与内移值的数学表达式。2、已知平原区某二级公路有一弯道，偏角=15°28′30″，半径=600，=K2+536.48。要求：（1）选择合理的缓和曲线长度    （2）计算曲线主点里程桩号；    （3）计算曲线上每隔25整桩号的切线支距值。3、某山岭区二级公路，已知、、的坐标分别为（40961.914,91066.103）,(40433.528,91250.097),(40547.416,91810.392),并设的=150,=40,求的曲线要素及主要点里程。4、计算上题所给平曲线的、、、四个主要点的坐标。【精品文档】第5页 精品文档，仅供学习与交流，如有侵权请联系网站删除5、已知平原区某一级公路有一弯道，偏角=16°36′42″，半径=1000，=K4+870。要求：（1）选择合理的缓和曲线长度    （2）计算曲线主点里程桩号；    （3）计算曲线上每隔25整桩号的切线支距值（列表）。6、已知平原区某二级公路有一弯道，偏角=12°38′42″，半径=800m，=120，=150，=K5+136.53。计算曲线主点里程桩号。7、平原区某公路有两个交点间距为371.82=K15+385.63，偏角=20°19′52″（右偏），半径=700，为右偏，=17°05′32″，=850，试按S型曲线计算、长度，并计算两曲线主点里程桩号。8、已知平原区某二级公路有一弯道，偏角=15°28′30″，半径=600，=K2+536.48。起点桩号=K0+800。起点坐标为=5205234，=22401430，起始磁方位角为53°30′，计算磁偏角=9°40′。要求计算K2+450，K2+550桩号的坐标。9、山岭区某三级公路测设中，测得某相邻两交点偏角(见下图)为JDl4右偏47°32′00″，JDl5左偏11°20′30″，若选取R14＝1Jm，R15＝120。试求两交点间的最短距离应为多少?如实地距离为52.45m，应选择R15为多少才合适?第四章 道路纵断面 习题1、试证明支竖曲线要素的计算公式。2、某条道路变坡点桩号为K25+400.00,高程为780.72，=0.8%,=5%,竖曲线半径5000。（1）判断凸凹性（2）计算竖曲线要素（3）计算竖曲线起点、K25+400.00、K25+460.00、K25+500.00、终点的设计标高。3、某二级公路上一路段有三个变坡点，详细资料如下：变坡点桩号设计高程竖曲线半径K12+450172.5135000K12+950190.0134000K13+550173.5133000试计算K12+700～K13+300段50间隔的整桩号的设计高程值。4、某平原微丘区一般二级公路，计算行车速度为80，有一处弯道半径为250，该段纵坡初定为5%，超高横坡度为8%。请检查合成坡度。若不满足要求，该弯道上最大允许纵坡为多少？【精品文档】第5页 精品文档，仅供学习与交流，如有侵权请联系网站删除5、某山岭区一般二级路，变坡点桩号为K5+030，高程为427.68m，=5%,=-4%,竖曲线半径为=2000m,计算竖曲线诸要素及桩号为K5+000和K5+100处的设计高程。6、某城市级II主干道，其纵坡分别为i1＝—2．5％，i2＝+1.5％，转折点桩号为0+640，设计高程H设＝9.00m，见下图。(1)试确定竖曲线最小半径及计算竖曲线上各点高程(桩号每隔5m求一点高程)。(2)由于受地下管线和地形限制，凹曲线曲中标高要求不低于9.30m，面不高于9.40m，这时竖曲线半径应为多少?7、某公路与铁路平交，其设计车速为60km/h，要求交叉点的两端至少各有20m长较平坦的路段。已知其中一端由交叉点A到竖曲线转折点O的距离为30m，坡差ω＝0.02(见下图)。试问该竖曲线的半径最大为多少?验算选用值是否满足最小竖曲线半径的要求？第五章 道路横断面 习题1、超高设计中，无中间带道路绕道路内侧车道边缘线旋转时如何过度。2、某三级公路，计算行车速度=30，路面=7，路拱=2%。路肩=0.75，=3%。一弯道=34°50′08″，=150，=40，交点桩号为K7+086.42。试求下列桩号的路基路面宽度和横断面上5个特征点的高程与设计高程之高差：（1）K7+030：（2）K7+080：（3）K7+140：（4）K7+160（圆曲线的全加宽与超高值按《规范》办理）。3、某双车道公路，计算行车速度=60，路基宽度8.5，路面宽度7.0。弯道=125，=50，=51°32′48″。弯道内侧中心附近的障碍物距路基边缘3。请检查该弯道能否保证停车视距和超车视距？若不能保证，清除的最大宽度是多少？4、某三级公路，设计车速40,路面宽7.0，土路肩宽0.75，路拱坡度=2%，路肩坡度=3%,一弯道平曲线长=151，缓和曲线=50，需设置超高，超高横坡度，平曲线起点（ZH）桩号为K4+900，试计算K4+910，K4+940，K4+980点处的高程与设计高之差。（本题按绕行车道内边缘线或绕行车道中线旋转计算皆可）第六章 道路线形质量的分析与评定  习题1、简述平、纵组合的设计原则。2、请用所学知识，评价以下几组平、纵组合的优劣。（上面的为纵断面图，下面的是平曲线图。）第七章道路选线习题1、公路选线的步骤是什么？2、在平面线形设计中，应用直线的适用条件是什么？3、简要说明沿溪线布局解决的主要问题。【精品文档】第5页 精品文档，仅供学习与交流，如有侵权请联系网站删除第八章 道路的定线 习题1、纸上定线适合于大比例尺路线。2、已知某路段有一个交点位于B点，起点为A点，具体参见教材P.169图7-8。路线起点桩号K0+000，半径350，缓和曲线长度120。导线点导1的坐标为=10117，=10259，其余导线点坐标及B点坐标由图确定。要求计算100整桩号及曲线主点的极坐标放样值（最近导线点的拨角支距值）。第九章 道路平面交叉口设计 习题1、平面交叉口处视距三角形的绘制方法？2、下图为某四路相交的交叉口，在A、B、C路段均设有中间带（其中A、B方向宽为4.5，C方向宽为2.0），A方向为双向六车道，B、C方向为双向四车道，D为双向双车道，每条车道宽3.5，人行道宽4.0。拟渠化解决的问题是：改善C往B的右转行驶条件；压缩交叉面积；明确各向通过交叉口的路径；解决行人过街问题，试拟定渠化方案。 3、下图为正交的十字形交叉口，相交道路计算行车速度为60，双向六车道，每年车道宽4.0，人行道宽4.0，进口道右侧车道供直右方向行驶，转角曲线半径为15.0。从视距的要求考虑，试问位于转角人行道外边缘的建筑物A是否应拆除？ 4、某五路相交的道口，拟修建环形交叉，各道口的相交角度如下图。已知路段计算行车速度为50，车行道宽均为14。若环道宽度为15，内侧车道宽为6，试确定中心岛半径（取=0.15，=2%，不考虑非机动车）。5、参照下图，当主要道路与次要道路相交时，主要道路在交叉口的横坡保持不变，应将路脊线的交叉点由A点位移到A’点，若主要道路与次要道路正交，次要道路车行道宽为20，转角曲线半径为10，试绘制位移后的四种标高计算线网。 第十章 立体交叉设计 习 题1、完全互通式立交与部分互通式立交的主要区别何在？下图所示立交属哪种类型？画出其行驶路线。2、下图所示立交属于哪一类型？请用粗线标出其交织路段。采用什么方法可以消除主线上的交织路段？请画示意图说明。3、试用右转匝道及右出右进的小回与环圈形式的左转车道，规划两座互通式立交。第十一章道路排水设计习题1、什么情况下才设锯齿形街沟？它的目的是什么？2、已知某设计管段的设计流量=367.8,管底纵坡=0.002,=0.013(满管)，求管道直径和设计流速。【精品文档】第5页 精品文档，仅供学习与交流，如有侵权请联系网站删除3、如右图所示，在锯齿形街沟设计中，已知=0%，=0.18，=0.10。（1）若=40,=16,求和；（2）已知==0.4%,求和。【精品文档】第5页
