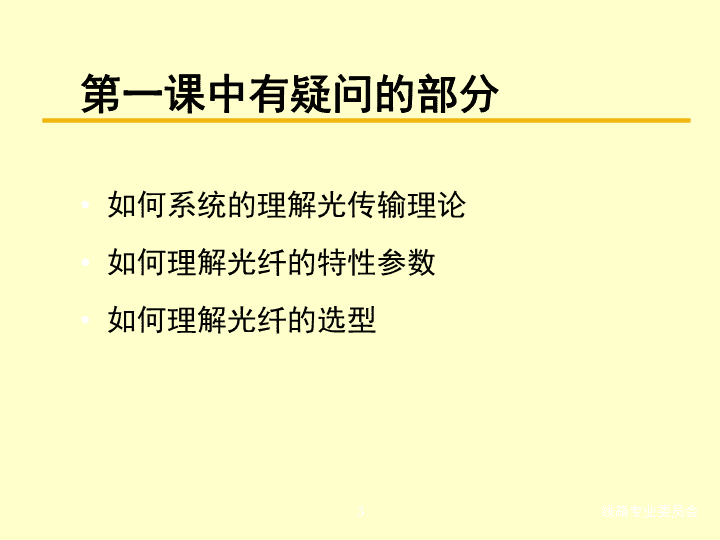

光缆线路工程设计培训第二课光缆线路设计概述1 第一课的内容回顾传输线路在通信网中所处的位置光纤通信原理光纤的结构及分类单模光纤主要特征参数及种类光缆的结构及种类光纤光缆的选型原则2 第一课中有疑问的部分如何系统的理解光传输理论如何理解光纤的特性参数如何理解光纤的选型3 如何系统的理解光传输理论通信的本质过去通信方法信息如何加载在光中光如何在光纤中传输全反射定理光纤的结构光通信产生光纤的作用电磁波谱光纤的特性对光源的要求波动理论4 如何理解光纤的特性参数影响传输距离的因素——介质本身的物理特性衰耗受限系统色散受限系统偏振模色散受限中距离低速2.5Gb/s以下中长距离高速10Gb/s及以上长距离超高速DWDM5 如何理解光纤的选型G.652AG.653G.655AG.652BG.652CG.652DG.651G.655BG.655CG.656多模单模45M距离速率2.5G10G10G*40波四波混频色散受限降低PMD降低PMD拓展波道10G消除水峰1385nm拓展波道1260-1670nm10G再次降低PMD人类需求的发展再次降低PMD10G×3000km10G*160波（C+L)95nm10G*160波*3000KM40G*160波*80KM拓展波道平衡色散（C+L+S)事物的发展、变化总是无止境的，光纤技术的发展也不会停6 第二课培训内容光缆线路工程设计的主要内容光缆线路工程设计的范围光缆线路工程设计的特点传输线路各阶段的设计任务常用的线路器材简介常用的线路设计规范7 第二课培训目标了解线路专业与其他专业的接口划分了解各阶段的线路设计重点了解线路设计规范的基本组成和内容8 光传输线路的设计范围及分工以光配线架线路侧光纤熔接头为分界点，两局站间的光缆线路建设由线路专业负责。光传输设备ODFDDF光口光口光传输设备DDFODF光口光口电口电口电口电口业务侧业务侧9 光传输线路的设计主要内容线路工程设计是通信基本建设的一个重要环节。做好通信线路设计工作对保证通信畅通，提高通信质量，加快施工速度具有重大意义。核心：组网－路由－选型－施工－投资合理地组织传输网络，确定线缆的容量和节点的设置。选择合适的通信线路路由，确定规模和投资分析设计方案的政治、经济和技术的合理性考虑施工和维护要求，提出各种特殊区段的保护措施10 光缆线路工程设计的特点跨通信以外学科比较多。这表现在搞建设的都要懂得一点城市规划，除搞预测的外，还要学点工程经济，专搞预测、电缆、管道的要分别掌握一点市场经济。运筹学概念和混凝土技术；维护方面，搞防强电要对输配电有所了解，搞防地则应当有一点化学和电化学知识。涉及外单位的关系比较多。线路方面经常碰到一些设计事项和技术问题涉及到城市管理和公共法规，必须与有关单位协商以后才能作出决定。一般涉及单位有城建、规划、交通、水利、乡政府、水文、气象、地质、农林、土管、军队等不确定的因素多、受外界干扰多、变更多。11 传输线路工程基本建设程序三个时期八个阶段项目建议书可行性研究设计任务书初步设计施工图设计施工竣工验收投产使用建设前期建设时期使用时期12 传输线路各阶段的设计任务可行性研究－对技术可行性和投资必要性进行研究(1)总论应包括项目提出的背景，必要性，可行性研究的依据和范围,对建设必要性、规模和效益等评价的简要结论。(2)需求预测和拟建规模应包括通信需求的预测,建设规模和建设项目的构成范围。(3)拟建方案论证应包括线路主要路由及局站设置方案论证,通路组织方案论证,设备选型方案论证,新建项目与原有通信设施的配合,原有设施的利用、挖潜和技术改造方案的论证。(4)建设可行性条件应包括协作条件、供货情况、设备来源、资金来源。(5)工程量、设备器材和投资估算及技术经济分析(6)项目建成后的维护组织、劳动定员和人员培训的建议和估算。(7)对工程建设有关的配套建设项目安排的建议。(8)对建设进度安排的建议。13 传输线路各阶段的设计任务可行性研究－举例1、南京－江北出城方案2、合肥－滁州的总体路由方案3、本地网可研方案14 传输线路各阶段的设计任务初步设计－对确定的方案进行详细的技术分析15 传输线路各阶段的设计任务初步设计－举例本地网工程初步设计16 传输线路各阶段的设计任务施工图设计－注重施工的要求和细节17 通信线路工程的分类按结构分——架空明线、通信光电缆、管道按业务分——市内电话线路和长途通信线路18 常用的线路器材简介光缆部分架空杆路管道部分19 常用的线路器材简介－光缆部分光缆和光缆接头盒构成，其他物品有光配线架（ODF）、光缆交接箱、光电综合架、光缆尾纤、适配器。熔纤单元配纤单元配纤单元配纤单元配纤单元配纤单元ODF架熔纤单元配纤单元配纤单元配纤单元熔纤单元熔纤单元熔配一体单元熔配一体单元熔配一体单元熔配一体单元熔配一体单元熔配一体单元20 常用的线路器材简介－ODF21 常用的线路器材简介－架空杆路镀锌钢绞线、吊线抱箍、拉线抱箍、挂钩、混凝土水泥杆、拉线盘、拉线铁柄、衬环地面电杆光缆吊线接头盒三眼单槽夹板光缆挂钩吊线抱箍三眼单槽夹板螺旋套管拉线抱箍三眼双槽夹板7/2.2拉线拉线衬环地锚铁柄水泥拉盘22 常用的线路器材简介－管道部分各种管材（PVC管、硅芯管、水泥管等）组成，其他物品还有人孔口圈、电缆托架、电缆托板、接水罐、钢筋、水泥。人井管材光缆管道托板托架23 常用的线路设计规范(1)光电缆线路部分市内通信全塑电缆线路工程设计规范YDJ9-90市内通信全塑电缆线路工程施工及验收技术YD2001-92市内电话线路工程设计规范YDJ8-85市内电话线路工程施工及验收技术规范YDJ38-85本地电话网用户线路工程设计规范YD5006－2003本地网通信线路工程验收规范YD5051-97长途通信干线光缆传输系统线路工程设计规范YD5102-2003工程建设标准强制性条文24 常用的线路设计规范(2)管道部分通信管道与通道工程设计规范YD5007－2003通信管道工程施工及验收技术规范YD5103－2003长途通信光缆塑料管道工程设计暂行技术规定YD5025-96长途通信光缆塑料管道工程验收暂行技术规定YD5043-97本地电话网通信管道与通道工程设计规范YD5007-95通信电缆通道图集YD5063-98通信电缆配线管道图集YD5062-9825 常用的线路设计规范(3)建筑和综合布线部分城市住宅和办公楼电话通信设施建标[2000]259号城市住宅区和办公楼电话通信设施设计标准YD/T2008-93城市住宅区和办公楼电话通信设施验收规范YD5048-97城市居住区建筑电话通信设计安装图集YD5010-95建筑与建筑群综合布线系统工程建标[2000]259号建筑与建筑群综合布线系统工程设计施工图集YD5082-9926 常用的线路设计规范(4)设计规范（用于设计时路由选择、处理、防护）施工及验收规范（用于施工质量检查，规定施工所有的器材程式、规格、质量、施工标准）中华人民共和国工程建设标准强制性条文（用于规定与其他部门、障碍的间距和施工防护要求）27 谢谢28
