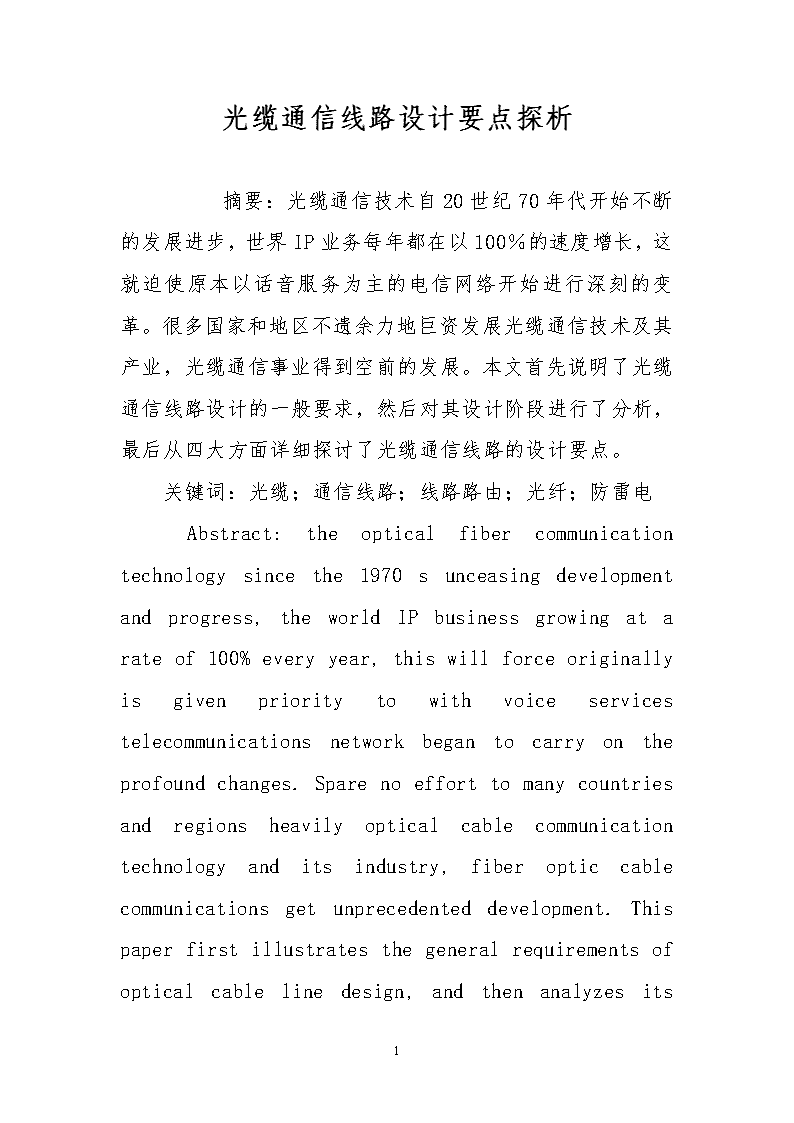

光缆通信线路设计要点探析　　摘要：光缆通信技术自20世纪70年代开始不断的发展进步，世界IP业务每年都在以100％的速度增长，这就迫使原本以话音服务为主的电信网络开始进行深刻的变革。很多国家和地区不遗余力地巨资发展光缆通信技术及其产业，光缆通信事业得到空前的发展。本文首先说明了光缆通信线路设计的一般要求，然后对其设计阶段进行了分析，最后从四大方面详细探讨了光缆通信线路的设计要点。关键词：光缆；通信线路；线路路由；光纤；防雷电Abstract:theopticalfibercommunicationtechnologysincethe1970sunceasingdevelopmentandprogress,theworldIPbusinessgrowingatarateof100%everyyear,thiswillforceoriginallyisgivenprioritytowithvoiceservicestelecommunicationsnetworkbegantocarryontheprofoundchanges.Sparenoefforttomanycountriesandregionsheavilyopticalcablecommunicationtechnologyanditsindustry,fiberopticcablecommunicationsgetunprecedenteddevelopment.Thispaperfirstillustratesthegeneralrequirementsofopticalcablelinedesign,andthenanalyzesits6 designstage,finallyindetailfromfouraspectsdiscussesthedesigningpointsoftheopticalfibercommunicationlines.Keywords:opticalcable;Communicationlines;Routinglines;Opticalfiber;Lightningprotectionelectricity中图分类号：TN913.33文献标识码：A文章编号：2095-2104(2013)光缆通信线路设计的一般要求1、线路设计必须遵守相关法律法规，全面贯彻国家基本建设方针政策、法规、标准和规范，并进行多种方案比较，提出优选的方案。保证建设项目的安全、经济合理，满足施工和使用要求。2、在城镇以及路权资源受到限制的地区，新建、扩建和改建电信管道、电信杆路等电信基础设施时，应考虑不同电信业务经营者的统筹规划、联合建设、资源共用。3、线路设计必须保证通信网整体通信质量，技术先进、经济合理、安全可靠。设计中应当进行多方案比较，努力提高经济效益，降低工程造价。6 4、在我国抗震设防烈度7烈度以上(含7烈度)地区公用电信网中使用的传输设备，应取得电信设备抗震性能检测合格证，未获得信息产业部颁发的通信设备抗震性能合格证的不得在工程中使用。5、工程设计中必须按照丁程建设标准中的强制性条款进行勘察、设计，并对勘察、设计的质量负责。光缆通信线路设计的阶段（一）准备阶段在工程的准备阶段，主要是完成三个设计文件，即项目建议书，可行性研究报告和设计报告。1、项目建议书项目建议书是工程建设程序中最初阶段的工作，是投资决策前拟定该工程项目的轮廓设想。在建议书中主要阐述工程项目的必要性和主要依据，初步分析工程项目在技术上、经济上的可行性及能够产生的社会效益和经济效益。项目建议书是有关部门进行工程决策的初步依据。2、可行性研究报告可行性研究报告是项目建议书通过审批后，即可进行可行性研究和专家评估。所以可行性研究报告是在项目建议书基础上，进一步阐述工程规模、地点、方案的比较论证、技术条件、投资估算等；深入分析工程项目的技术可行性、经济可行性及深入评估社会效益与经济效益。3、设计任务书6 设计任务书是在根据可行性研究报告推荐的最佳方案确定建基本的建设文件，是编制设计文件的主要依据。明确阐述工程规模、地点、线路线路选择、投资成本与经济效益评估等。（二）设计阶段光缆通信线路工程设计阶段的划分主要包括初步设计和施工图设计，但是对于大型、特殊工程项目或者技术上比较复杂而缺乏设计经验的项目，实行三阶段设计，即初步设计、技术设计和施工图设计。1、初步设计初步设计是根据批准的可行性研究报告、设计合同或者设计委托书、初步勘测资料及相关的光缆线路设计规范要求编制。光缆线路工程设计文件主要阐述设计依据、范围、分工；工程量、技术经济分析；线路选择及沿线的自然、地理和交通条件；中继段距离的计算、工程预算等。初步设计要绘出有关图纸，即光缆线路路由示意图、进局管道光缆线路路由示意图、光纤分配图、局内布线图等。2、技术设计技术设计是根据已批准的初步设计进行编制工程的设计标准、技术要求及措施。3、施工图设计6 施工图设计是根据已批准的初步设计编者的，用来指导工程施工。其施工图预算则是确定工作预算造价，签订工程施工合同（或者工程总承包合同）和办理工程结算的依据。它用来阐述光缆的路由、光缆结构、单盘光缆技术要求及技术指标、光纤色标、中继段主要指标、光缆敷设安装要求、光缆防护要求及措施等。光缆通信线路的设计要点（一）光缆线路路由的选择光缆路由的选择应以设计任务书为依据在保证传输质量的前提下，使线路安全可靠、经济合理、施工维护方便。光缆路由沿公路敷设应做到顺路取直，不要随弯取线，以免增加线路长度。在一些地形复杂、障碍较多的地段，应考虑施工维护的方便，不要强求长距离的大直线，其隔距要求应根据规范或设计要求确定。光缆路由应选择在地质稳固、地形平坦、自然危害少的地方。在平原地区应避开湖泊、沼泽、水塘、沟渠及排涝积洪等地带；山区路由应尽量避免翻山越岭，选择地质稳固、坡度较平、石方工作量少，便于维护施工的地带，避开沟渠和水土流失的地方等。山区选择路由时还应进行防雷调查，尽量避开落雷较多的地段。（二）光缆通信线路敷设方式6 市话光缆通信线路或长途光缆线路进入市区的部分，应尽可能采用管道敷设方式，只有在没有管道又无条件新建管道时，可采用直埋敷设方式。当直埋敷设也困难时，可采用架空方式作短期过渡。长途光缆线路在郊外一般采用直埋，遇到下列情况可以采用架空敷设方式：穿越河沟，峡谷直埋特别困难的地段；施工特别困难或赔偿费用过高的地段；市区暂时无条件建设管道的地段；已有杆路并可以利用架挂的地段。农村本地网光缆线路，县城地段应采用管道敷设，其余采用现有的农话杆路加挂。跨越河流的光缆线路，尽可能利用固定在桥梁上的管道或槽道敷设，如没有管道和槽道时，可与有关部门协商，在桥上加装支架敷设。当上述条件无法满足，或命名线路迂回距离太长时，则采用水线敷设。6
