电子线路设计与仿真报告 9页

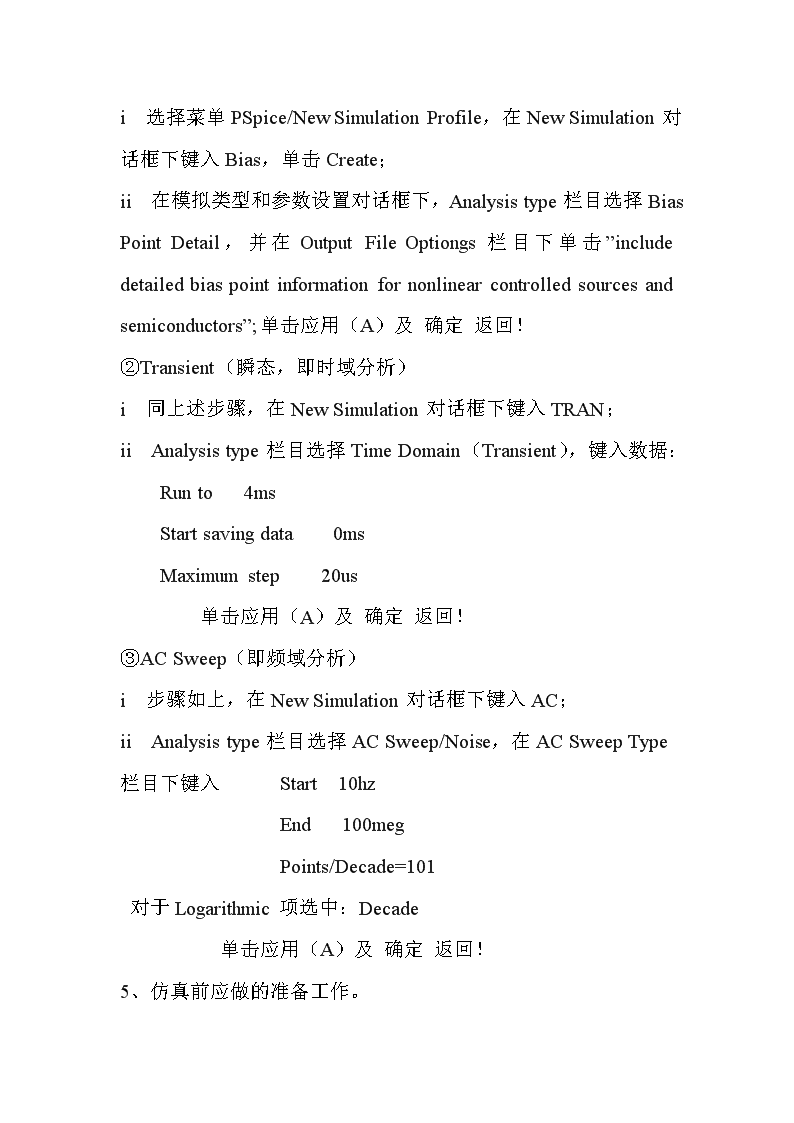

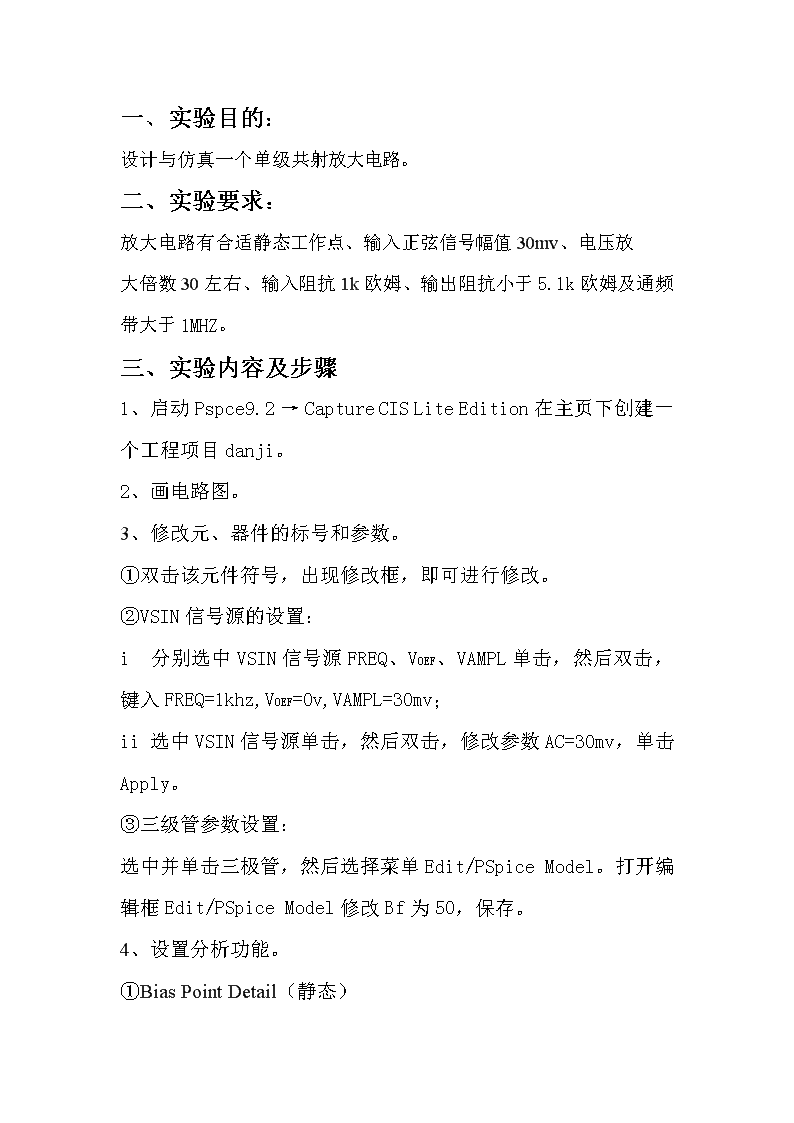

PSpice9.2电子电路设计与仿真上机实验报告学部：信息科学与技术学部专业：通信工程2011年4月28日 一、实验目的：设计与仿真一个单级共射放大电路。二、实验要求：放大电路有合适静态工作点、输入正弦信号幅值30mv、电压放大倍数30左右、输入阻抗1k欧姆、输出阻抗小于5.1k欧姆及通频带大于1MHZ。三、实验内容及步骤1、启动Pspce9.2→CaptureCISLiteEdition在主页下创建一个工程项目danji。2、画电路图。3、修改元、器件的标号和参数。①双击该元件符号，出现修改框，即可进行修改。②VSIN信号源的设置：i分别选中VSIN信号源FREQ、VOEF、VAMPL单击，然后双击，键入FREQ=1khz,VOEF=0v,VAMPL=30mv；ii选中VSIN信号源单击，然后双击，修改参数AC=30mv，单击Apply。③三级管参数设置：选中并单击三极管，然后选择菜单Edit/PSpiceModel。打开编辑框Edit/PSpiceModel修改Bf为50，保存。4、设置分析功能。①BiasPointDetail（静态） i选择菜单PSpice/NewSimulationProfile，在NewSimulation对话框下键入Bias，单击Create；ii在模拟类型和参数设置对话框下，Analysistype栏目选择BiasPointDetail，并在OutputFileOptiongs栏目下单击”includedetailedbiaspointinformationfornonlinearcontrolledsourcesandsemiconductors”;单击应用（A）及确定返回！②Transient（瞬态，即时域分析）i同上述步骤，在NewSimulation对话框下键入TRAN；iiAnalysistype栏目选择TimeDomain（Transient），键入数据：Runto4msStartsavingdata0msMaximumstep20us单击应用（A）及确定返回！③ACSweep（即频域分析）i步骤如上，在NewSimulation对话框下键入AC；iiAnalysistype栏目选择ACSweep/Noise，在ACSweepType栏目下键入Start10hzEnd100megPoints/Decade=101对于Logarithmic项选中：Decade单击应用（A）及确定返回！5、仿真前应做的准备工作。 ①将建立或修改后的文件存盘。②建立电路连接规则检查和建立网表文件：单击PSpice/CreateNetlist6、仿真①将图形文件还原，用鼠标选中及单击图形画面右上角符号（中间的那个符号）②电路静态工作点。首先进入项目管理窗口，选中并双击PSpiceResources，再双击SimulationProfiles，然后激活Bias图标，选中及单击SCHEMATITC——Bias，点击鼠标右键，单击MakeActive;选择菜单PSpice/RUN。若无错，查阅电路静态工作点。波形图如下：（电压）③仿真输入/输出电压波形。和上面方法相同，激活TRAN图标。若无出错，便可观察瞬态或时域分析。单击菜单Trace/AddTrace→弹出AddTrace对话框。 i单击V(Vo)单击OK！（显示V(Vo)波形）；ii单击Plot/addplottoWindow添加一个波形显示框。Trace/Add弹出AddTrace对话框键入V(Vs:+)单击OK！（显示V(Vs:+)波形）；iii观察V(Vs:+)、V(Vo)波形，输出电压波形放大和失真情况。波形图如下：④作幅频特性、相频特性、输入电阻及输出电阻特性曲线。同样方法激活AC图标，若无出错，便可观察AC交流瞬态或频域分析。A、幅频特性i键入dB(V(Vo)/V(Vs:+))单击OK！返回；ii激活游标：单击菜单Trace/cursor/Display；iii确定中频区，单击菜单Plot/Label/Mark；iv移动游标到中频区的值下降越3dB时，单击菜单Plot/Label/Mark,此时坐标值标注在曲线附近； 波形图如下：v计算通频带：△f=fH–fL=15.931M-24.732=15.931MB、相频特性i取消游标：单击菜单Trace/cursor/Display;ii再添加一个相移特性曲线显示窗口：单击菜单Plot/AddplottoWindow；iii单击菜单Trace/Add弹出AddTrace对话框；iv键入：Vp（Vo）-Vp(Vs:+)单击OK返回；v激活游标：单击菜单Trace/cursor/Displayvi确定中频区，即单击菜单Plot/Label/Mark，此时坐标值标注记在曲线附近。 波形图如下：C、求解输入阻抗i再添加一个相频特性曲线显示窗口：单击菜单Plot/AddplottoWindow；ii键入：V(Vs:+)/I(Vs)单击OK返回；（显示观察输入阻抗的频率特性，确定中频区输入电阻）波形图如下：D、求解输出阻抗 首先打开电路图形文件！修改电路，令Vs=0v信号源短路，取掉负载RL，外加一个信号源VSIN（400mv）,即Vw，保存文件（存盘），进入仿真，仿真步骤同上。原理图如下：i选择菜单PSpice/RUN；ii若无出错，单击菜单Trace/AddTrace→弹出AddTrace；键入：V(Vm:+)/I(Vw)单击OK返回（显示观察输出阻抗的频率特性，确定中频区输出电阻）波形图如下： 七、心得体会：通过这次的上机实验，我学会熟练操作运用PSpice9.2进行电子电路的设计与仿真，在实验过程中因为操作步骤的失误遇到了一些困难，经过反复的检查与重复操作，最后完成该实验。也因此体会到做实验要认真到每个步骤，每个细节，才能确保实验的成功以及正确性。
