毕业设计（论文）-205t桥式起重机控制线路设计（全套含图纸） 14页

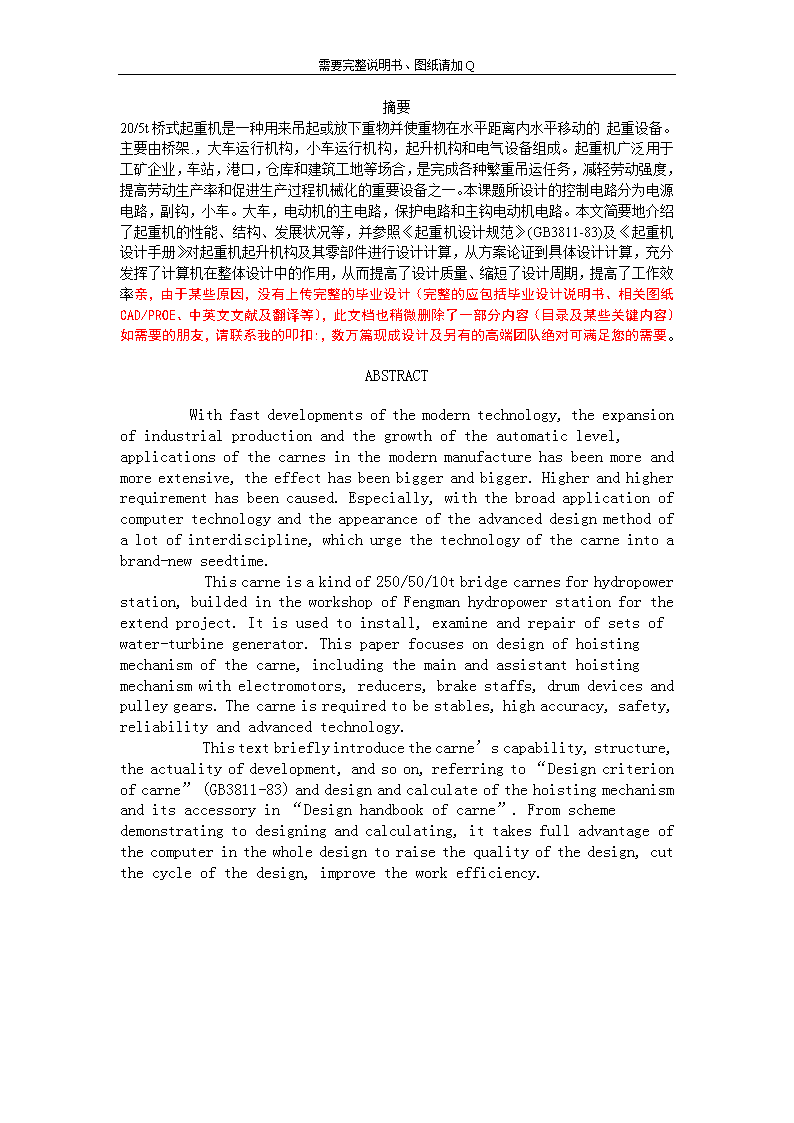

需要完整说明书、图纸请加Q摘要20/5t桥式起重机是一种用来吊起或放下重物并使重物在水平距离内水平移动的起重设备。主要由桥架.，大车运行机构，小车运行机构，起升机构和电气设备组成。起重机广泛用于工矿企业，车站，港口，仓库和建筑工地等场合，是完成各种繁重吊运任务，减轻劳动强度，提高劳动生产率和促进生产过程机械化的重要设备之一。本课题所设计的控制电路分为电源电路，副钩，小车。大车，电动机的主电路，保护电路和主钩电动机电路。本文简要地介绍了起重机的性能、结构、发展状况等，并参照《起重机设计规范》(GB3811-83)及《起重机设计手册》对起重机起升机构及其零部件进行设计计算，从方案论证到具体设计计算，充分发挥了计算机在整体设计中的作用，从而提高了设计质量、缩短了设计周期，提高了工作效率亲，由于某些原因，没有上传完整的毕业设计（完整的应包括毕业设计说明书、相关图纸CAD/PROE、中英文文献及翻译等），此文档也稍微删除了一部分内容（目录及某些关键内容）如需要的朋友，请联系我的叩扣:，数万篇现成设计及另有的高端团队绝对可满足您的需要。ABSTRACT    Withfastdevelopmentsofthemoderntechnology,theexpansionofindustrialproductionandthegrowthoftheautomaticlevel,applicationsofthecarnesinthemodernmanufacturehasbeenmoreandmoreextensive,theeffecthasbeenbiggerandbigger.Higherandhigherrequirementhasbeencaused.Especially,withthebroadapplicationofcomputertechnologyandtheappearanceoftheadvanceddesignmethodofalotofinterdiscipline,whichurgethetechnologyofthecarneintoabrand-newseedtime.     Thiscarneisakindof250/50/10tbridgecarnesforhydropowerstation,buildedintheworkshopofFengmanhydropowerstationfortheextendproject.Itisusedtoinstall,examineandrepairofsetsofwater-turbinegenerator.Thispaperfocusesondesignofhoistingmechanismofthecarne,includingthemainandassistanthoistingmechanismwithelectromotors,reducers,brakestaffs,drumdevicesandpulleygears.Thecarneisrequiredtobestables,highaccuracy,safety,reliabilityandadvancedtechnology.     Thistextbrieflyintroducethecarne’scapability,structure,theactualityofdevelopment,andsoon,referringto“Designcriterionofcarne”(GB3811-83)anddesignandcalculateofthehoistingmechanismanditsaccessoryin“Designhandbookofcarne”.Fromschemedemonstratingtodesigningandcalculating,ittakesfulladvantageofthecomputerinthewholedesigntoraisethequalityofthedesign,cutthecycleofthedesign,improvetheworkefficiency. 需要完整说明书、图纸请加Q目录摘要…………………………………………………………………………………1ABSTRACT………………………………………………………………………第一章20/5t桥式起重机常用电器，电机及选用………………………………………1.1常用低压电器……………………………………………………………………1.2熔断器………………………………………………………………………1.3刀开关………………………………………………………………………1.420/5t桥式起重机变频调速系统主要辅件选用……………………………………1.520/5t桥式起重机变频调速系统电动机容量选用……………………………………1.620/5t桥式起重机变频调速系统变频器容量选用……………………………………1.7电阻器和频敏变阻器…………………………………………………………1.8电磁铁………………………………………………………………………第二章凸轮控制器，变频器……………………………………………………2.1凸轮控制器……………………………………………………………………2.2变频器………………………………………………………………………第三章20/5t桥式起重机电气控制线路…………………………………………………3.1桥式起重机的电气控制要求………………………………………………………3.2副钩凸轮控制器控制电路………………………………………………………3.3保护电路………………………………………………………………………结束语………………………………………………………………………参考文献……………………………………………………………………… 需要完整说明书、图纸请加Q1.1常用低压电器1.1.1低压电器的分类电器是指用于接通和断开电路或对电路和电气设备进行保护，控制和调节的电工器件。在电力输配电系统和电力拖动自动控制系统中，电器的应用极为广泛。1.1.2低压配电电器和低压控制电器低压配电电器用于低压配电系统中，对电器及用电设备进行保护和通断，转换电源和负载。工作可靠，在系统发生异常情况下动作准确，并有足够的热稳定性和动稳定性。如：熔断器，刀开关，低压断路器等。低压控制电器用于低压电力传动，自动控制系统和用电设备中，使其达到预期的工作状态。它体积小，重量轻，工作可靠。如：按钮，行程开关，接触器，继电器等。低压电器的额定电压在工厂电气控制中，采用三相四线制供电，动力线路电压为380V，照明线路电压为220V。1.2熔断器低压熔断器是低压供配电系统和控制系统中最常用的安全保护电器。主要用于短路保护，有时也可用于过载保护。其主体是用低熔点的金属丝或金属薄片制成的溶体，串联在被保护电路中。在正常情况下，溶体相当于一根导线，当电路短路或过载时，电流很大，熔体因过热而熔化，从而切断电路，起到保护作用。1.2.1熔断器的技术参数低压熔断器的主要技术参数有额定电压，熔断器额定电流，熔体额定电流。.熔断器的额定电压是熔断器长期正常工作能承受的最大电压。熔断器额定电流是指熔断器（绝缘底座）允许长期通过的电流。查常用低压熔断器主要技术参数表可知：一个额定电流等级的熔断器可以选配若干个额定电流等级的熔体。熔体额定电流是指熔体长期正常工作并不熔断的电流，熔体额定电流不能大于熔断器的额定电流。 需要完整说明书、图纸请加Q1.2.2熔断器的选用选用低压熔断器时一般考虑熔断器的额定电压，熔断器的额定电流和熔体额定电流三项参数。低压熔断器的额定电压应不小于电路的工作电压。低压熔断器的额定电流应不小于所装熔体的额定电流。熔体额定电流选用：1.电炉和照明等电阻性负载熔体额定电流IBN不小于电路的工作电流IN，即IBN≥IN.2.配电电路为防止越级动作而扩大停电范围,后一级(近电源)熔体的额定电流比前一级熔体的额定电流至少要大一个等级,同时,必需要校核熔断器的极限分断能力.3.电动机1〉对于单台电动机,熔体的额定电流应不小于电动机额定电流的1.5-2.5倍,即IBN≥（1.5-2.5）IN.2〉对于多台电动机,熔体的额定电流应不小于最大一台电动机额定电流INmax的1.5-2.5倍,加上同时使用的其它电动机额定电流之和∑IN,,即IBN≥（1.5-2.5）INmax＋∑IN.3〉轻载起动或起动时间短时,系数可取小些;重载起动或起重时间长时,系数可取大些.4〉因电动机的起动电流很大,熔体的额定电流应保证熔断器不会因电动机起动而熔断,熔断器一般用于短路保护.1.3刀开关刀开关是低压供配电系统和控制系统中最常用的配电电器.常用于电源隔离,也可用于不频繁地接通和断开小电流配电电路或直接控制小容量电动机的起动和停止,是一种手动操作电器.1.3.1刀开关的技术参数刀开关的技术参数主要有额定电压,额定电流和分断能力.，刀开关的额定电压是刀开关长期正常工作能承受的最大电压.刀开关的额定电流是刀开关在合闸位置上允许长期通过的最大工作电流.刀开关的分断能力是刀开关在额定电压下能可靠分断的最大电流.1.3.2刀开关的选用刀开关的选用一般考虑刀开关的额定电压,额定电流等.刀开关的额定电压应不小于电路实际工作的最高电压.刀开关的额定电流1〉当用作隔离开关或控制一般照明，电热等电阻性负载时，其额定电流应等于或稍高于负载的额定电流。2〉当用于电动机直接起动控制时，瓷底胶盖闸刀开关只能控制容量小于5.5KW的电动机，其额定电流应大于电动机的额定电流。组合开关的额定电流应不小于电动机额定电流的2-3倍。 需要完整说明书、图纸请加Q1.420/5t桥式起重机变频调速系统主要辅件选用起重机变频调速系统主要辅件包括断路器，接触器，交电流电抗器，制动电阻器等。为避开变频器投人时直流回路电容器的峰值，变频器配制的断路器容量为电动机额定电流的1.3-1.4倍，整定值为断路器额定值的3-4倍。接触器在变频器主回路中仅在变频器辅助器件或控制回路故障时起断开主回路的作用，一般不作回路开断器件用，故可按电动机额定电流选用接触器容量，无须按开断次数考核其寿命。为抑制变频器造成的高峰值电流，在变频器的输入端加接交流电抗器。同时，交流电抗器的进入端还可以起到降低电动机的噪声，改善起动转矩，在电动机轻载时改善功率因数的作用。交流电抗器容量按电动机容量配置，计算公式如下：L＝（2%-5%）U／2TfI式中L－电抗器容量（H）U－额定电压（V）I－电动机额定电流（A），电抗电流值为电动机额定电流值的1.1-1.2倍。f－最大周次数（HZ）（2%-5%）U的选择根据速比要求定，速比愈大百分比愈大。制动电阻借助制动单元消耗电动机发电制动状态下从动能转换来的能量。计算公式如下：RBO＝UC／1.047（TB－0.2TM）n　.　　　　.　　　　.　　　式中：UC－直流回路电压（V）TB－制动转矩（N..m）TM－电动机额定转矩（N..m）n－电动机额定转速（r／min）在制动晶体管和制动电阻构成的能耗回路中沉区最大电流受晶体管许用电流IC的阻此处省略 NNNNNNNNNNNN字 需要完整说明书、图纸请加Q1.7电阻器和频敏变阻器电阻器是电动机的起动，制动，和调速控制的重要附件。电阻器选用的一般原则：1〉根据控制要求选择电阻器系列2〉根据电动机的电流选择电阻器的型号频敏变阻器是一种利用铁磁材料的损耗岁频率变化来自动改变等效阻值的低压电器。频敏变阻器能使电动机实现平滑起动，主要用于绕线转子回路作为起动电阻，实现电动机的平稳无级起动。频敏变阻器选用的一般原则：1〉根据电动机所拖动的生产机械的起动负载特性和操作频繁程度，选择频敏变阻器。2〉按电动机功率的大小选择频敏变阻器。1.8电磁铁电磁铁是利用电磁吸力来吸钢铁零件，操纵，牵引机械装置以完成预期的动作的低压电器。电磁铁选用的一般原则：1〉根据机械负载的要求选择电磁铁的种类和机构形式。2〉根据控制系统电压选择电磁铁线圈电压。3〉电磁铁的功率应不小于制动或牵引功率。 需要完整说明书、图纸请加Q2.1凸轮控制器凸轮控制器是一种利用凸轮来操作动触点动作的控制电器。主要用于容量小于30KW的中小型绕线或转子异步电动机的控制电路中，控制电动机的起动，停止，调速，反转和制动，广泛用于桥式起重机。凸轮控制器主要由手柄，触点系统，转轴，凸轮和外壳组成。如图： 需要完整说明书、图纸请加Q2.2变频器在起重机中的应用变频控制技术，PLC控制技术和计算机技术的发展，为桥式起重机变频控制应用提供了有利的条件，PLC控制的桥式起重机变频调速系统。PLC控制的桥式起重机变频调速系统框图如图所示：PLC控制的桥式起重机变频调速系统框图PLC控制的桥式起重机变频调速系起动，制动快速，起动过程平稳，运行平稳，可靠，操作简单灵活，生产效率高，系统维护方便，安全性高。 需要完整说明书、图纸请加Q拖动转矩日立J300系列变频器具有无速度传感器矢量控制技术，当变频器有0.5Hz输出时即有150%以上的高起动转矩，保证悬空起动及低速运转时的电机力矩，并可在10：1的速度范围内（6-60Hz/5-50Hz）以100%转矩连续运行。速度调速偏差小于±1%。并利用一个高速微处理器和装备DSP来提高响应速度，在提升设备中对防止“滑落”很有效果，转矩响应时间约0.1秒便可达到100%的转矩。能耗制动单元“桥抓”在操作抓斗下落时，变频器将受到较高电势的能量释放过程，为保证变频器不过压跳闸不被击坏，增设能耗制动单元来保证变频器的正常工作。进行制动时放电电阻与电机内部的有功损耗部分结合成制动转矩，大约为电机额定转矩的20%。制动电阻的计算如下；RBO=UC2/0.1047(TB-0.2Tm)n1(1)式中：UC——直流回路电压；TB——制动转矩；Tm——电动机额定转矩；n1——开始减速时的速度；由制动单元和制动电阻构成的放电回路中，其最大电流受制动单元的最大允许电流IC的限制。制动电阻的最小允许值Rmin为：Rmin=UC/IC（2）因此，制动电阻应满足以下选择范围Rmin
