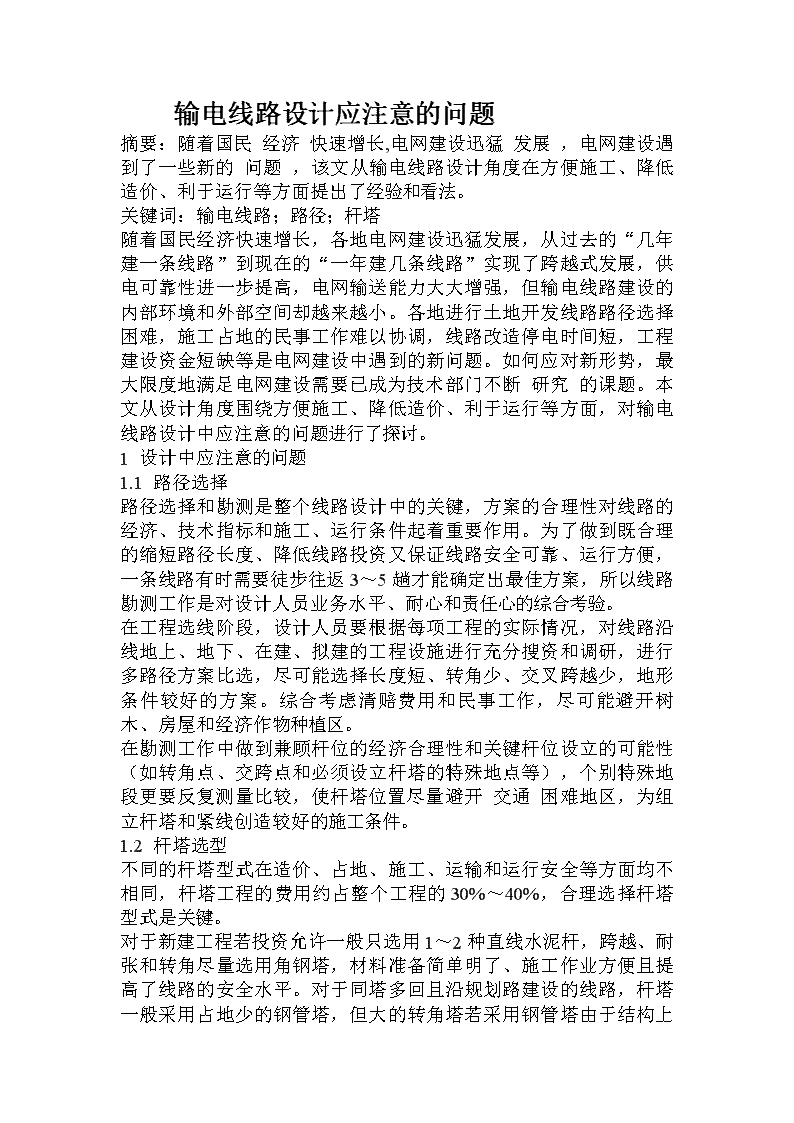

　　输电线路设计应注意的问题摘要：随着国民经济快速增长,电网建设迅猛发展，电网建设遇到了一些新的问题，该文从输电线路设计角度在方便施工、降低造价、利于运行等方面提出了经验和看法。关键词：输电线路；路径；杆塔随着国民经济快速增长，各地电网建设迅猛发展，从过去的“几年建一条线路”到现在的“一年建几条线路”实现了跨越式发展，供电可靠性进一步提高，电网输送能力大大增强，但输电线路建设的内部环境和外部空间却越来越小。各地进行土地开发线路路径选择困难，施工占地的民事工作难以协调，线路改造停电时间短，工程建设资金短缺等是电网建设中遇到的新问题。如何应对新形势，最大限度地满足电网建设需要已成为技术部门不断研究的课题。本文从设计角度围绕方便施工、降低造价、利于运行等方面，对输电线路设计中应注意的问题进行了探讨。1设计中应注意的问题1.1路径选择路径选择和勘测是整个线路设计中的关键，方案的合理性对线路的经济、技术指标和施工、运行条件起着重要作用。为了做到既合理的缩短路径长度、降低线路投资又保证线路安全可靠、运行方便，一条线路有时需要徒步往返3～5趟才能确定出最佳方案，所以线路勘测工作是对设计人员业务水平、耐心和责任心的综合考验。在工程选线阶段，设计人员要根据每项工程的实际情况，对线路沿线地上、地下、在建、拟建的工程设施进行充分搜资和调研，进行多路径方案比选，尽可能选择长度短、转角少、交叉跨越少，地形条件较好的方案。综合考虑清赔费用和民事工作，尽可能避开树木、房屋和经济作物种植区。在勘测工作中做到兼顾杆位的经济合理性和关键杆位设立的可能性（如转角点、交跨点和必须设立杆塔的特殊地点等），个别特殊地段更要反复测量比较，使杆塔位置尽量避开交通困难地区，为组立杆塔和紧线创造较好的施工条件。1.2杆塔选型不同的杆塔型式在造价、占地、施工、运输和运行安全等方面均不相同，杆塔工程的费用约占整个工程的30%～40%，合理选择杆塔型式是关键。 对于新建工程若投资允许一般只选用1～2种直线水泥杆，跨越、耐张和转角尽量选用角钢塔，材料准备简单明了、施工作业方便且提高了线路的安全水平。对于同塔多回且沿规划路建设的线路，杆塔一般采用占地少的钢管塔，但大的转角塔若采用钢管塔由于结构上的原因极易造成杆顶挠度变形，基础施工费用也会比角钢塔增加一倍，直线塔采用钢管塔，转角塔采用角钢塔的方案比较合理，能够满足环境、投资和安全要求。针对多条老线路运行十几年后出现对地距离不够造成隐患的情况，在新建线路设计中适当选用较高的杆塔并缩小水平档距可提高导线对地距离。在线路加高工程中设计采用占地小、安装方便的酒杯型（Y型）钢管塔，施工工期可由传统杆塔的3～5天缩短为1天，能够减少施工停电时间。1.3基础设计杆塔基础作为输电线路结构的重要组成部分，它的造价、工期和劳动消耗量在整个线路工程中占很大比重。其施工工期约占整个工期一半时间，运输量约占整个工程的60%，费用约占整个工程的20%～35%，基础选型、设计及施工的优劣直接影响着线路工程的建设。滨州市位于山东省北部，属于黄河冲积平原，土质大部分为粉质粘土，而且地下水位高，一般为±0.0～1.0m，地基承载力又低，一般为70～90kN/m2。通俗讲基础越深受力越好、体积越小，但由于受地下水的影响，基础深埋后泥水、流砂现象出现的几率就会加大，给施工带来极大困难，既影响工期又增加投资。由于地质的特殊性和埋深的局限性，当前的基础型式只有采取浅埋式，通过适当加大基础地板尺寸，增加基础自重来满足上拔稳定才是比较安全经济的。直线塔埋深控制在2m左右，承力塔埋深控制在3～4m左右可减少地下水对施工的影响。根据工程实际地质情况每基塔的受力情况逐地段逐基进行优化设计比较重要，特别对于影响造价较大的承力塔，由四腿等大细化为两拉两压或三拉一压才是经济合理的。2结束语纵观近年来的输电建设工程，每项工程都有各自特点，设计中脱离工程实际，一味生搬硬套是无法保证设计质量与满足电网发展需要的。只有结合实际，因地制宜，通过优化方案，科技攻关，不断探索与创新，才能满足建设坚强电网的要求，才能开创工程设计“技术先进、安全合理”的全新局面。参考
