06 用plc进行十字路口交通灯的控制线路设计,并进行模拟调试 4页

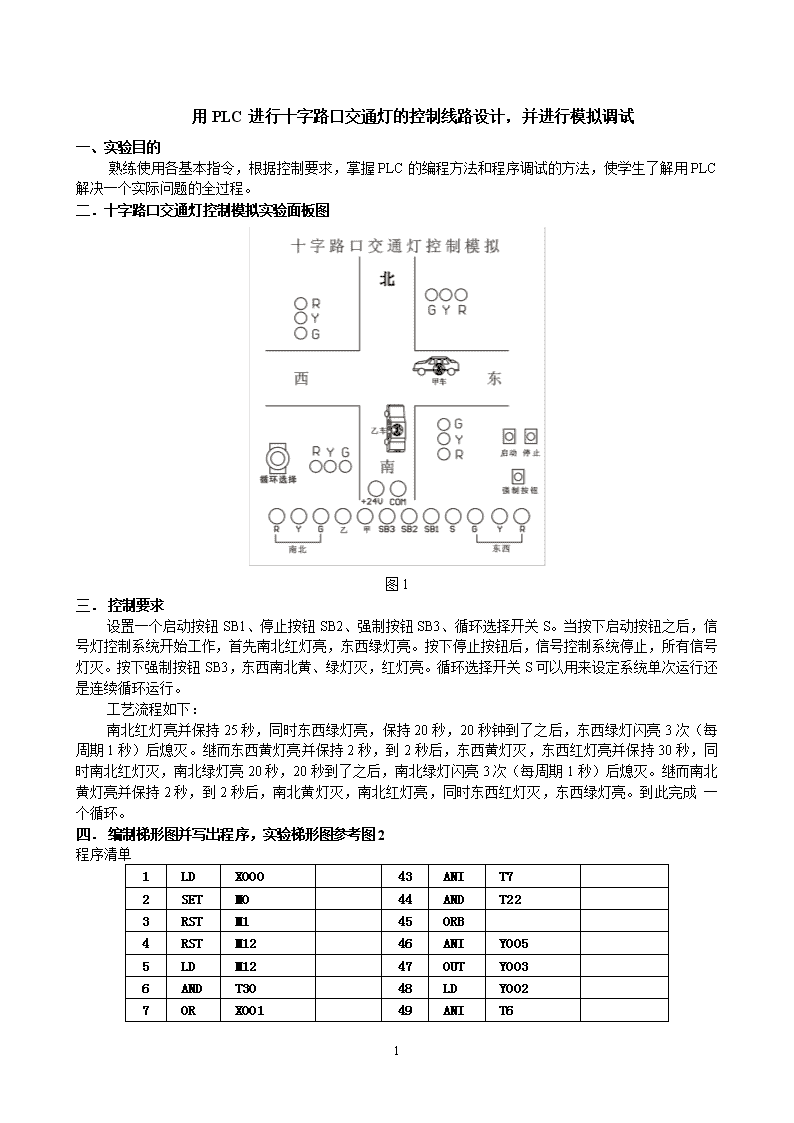

用PLC进行十字路口交通灯的控制线路设计，并进行模拟调试一、实验目的熟练使用各基本指令，根据控制要求，掌握PLC的编程方法和程序调试的方法，使学生了解用PLC解决一个实际问题的全过程。二．十字路口交通灯控制模拟实验面板图图1三．控制要求设置一个启动按钮SB1、停止按钮SB2、强制按钮SB3、循环选择开关S。当按下启动按钮之后，信号灯控制系统开始工作，首先南北红灯亮，东西绿灯亮。按下停止按钮后，信号控制系统停止，所有信号灯灭。按下强制按钮SB3，东西南北黄、绿灯灭，红灯亮。循环选择开关S可以用来设定系统单次运行还是连续循环运行。工艺流程如下：南北红灯亮并保持25秒，同时东西绿灯亮，保持20秒，20秒钟到了之后，东西绿灯闪亮3次（每周期1秒）后熄灭。继而东西黄灯亮并保持2秒，到2秒后，东西黄灯灭，东西红灯亮并保持30秒，同时南北红灯灭，南北绿灯亮20秒，20秒到了之后，南北绿灯闪亮3次（每周期1秒）后熄灭。继而南北黄灯亮并保持2秒，到2秒后，南北黄灯灭，南北红灯亮，同时东西红灯灭，东西绿灯亮。到此完成一个循环。四．编制梯形图并写出程序，实验梯形图参考图2程序清单1LDX000　43ANIT7　2SETM0　44ANDT22　3RSTM1　45ORB　　4RSTM12　46ANIY005　5LDM12　47OUTY003　6ANDT30　48LDY002　7ORX001　49ANIT6　4 8RSTM0　50LDT6　9LDX003　51ANIT7　10SETM12　52ORB　　11LDX002　53OUTT12K10　12SETM1　54LDT12　13LDM0　55ANIT10　14ANIT4　56ANIM1　15OUTT0K250　57OUTY006　16LDT0　58LDT7　17OUTT4K300　59ANIT5　18LDM0　60ANIM1　19ANIT0　61OUTY004　20OUTT6K200　62LDY005　21LDT6　63ANIT1　22OUTT10K220　64LDT1　23OUTT7K30　65ANIT2　24LDT7　66ANDT22　25OUTT5K20　67ORB　　26LDT0　68ANIY002　27OUTT1K250　69OUTY000　28LDT1　70LDY005　29OUTT11K270　71ANIT1　30OUTT2K30　72LDT1　31LDT2　73ANIT2　32OUTT3K20　74ORB　　33LDIT0　75OUTT13K10　34ANDM0　76LDT13　35ORM1　77ANIT11　36OUTY002　78ANIM1　37LDT0　79OUTY007　38ORM1　80LDT2　39OUTY005　81ANIT3　40LDY002　82ANIM1　41ANIT6　83OUTY001　42LDT6　84LDM0　85ANIT23　90OUTC1K1　86OUTT22K5　91LDT2　87LDT22　92OUTT3020　88OUTT23K5　93END　　89LDT2　94　　　五．实验接线将PTS-11挂件上PLC输出端的COM、COM0、COM1、COM2、COM3相接。4 将PWD-42挂件上SB1、SB2、SB3、S分别接到PWD41上PLC的输入点X0、X1、X2、X3；南北的红、黄、绿灯（左边的R、Y、G）分别接到输出点Y2、Y1、Y0；东西的绿、黄红灯（右边的G、Y、R）分别接到输出点Y3、Y4、Y5；将行车指示甲、乙分别接到输出点Y6、Y7。+24V接到PTS-11上的+24V，COM接到输入端的COM。输入/输出配置输入输出X0起动（SB1）绿Y0绿Y3X1停止（SB2）黄Y1黄Y4X2强制按钮SB3红Y2红Y5X3循环选择开关S行车(甲)Y6行车（乙）Y7六.实验操作过程按实验接线接好连线，将程序输入PLC中并运行。将循环选择开关断开，按下启动按钮，观察运行情况。按下停止按钮将系统停止。将循环选择开关闭合，按下启动按钮，观察运行情况。将循环选择开关断开，按下启动按钮，观察运行情况。按下强制按钮，观察运行情况。七．梯形图4 图2参考梯形图4
