2013年研究生入学考试试题架空输电线路设计 4页

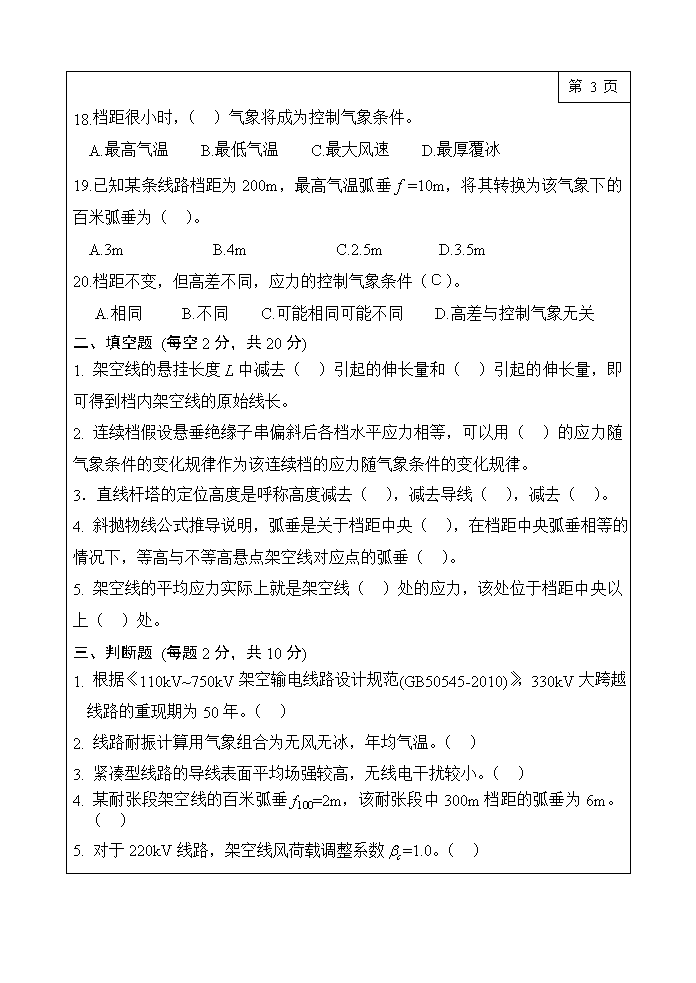

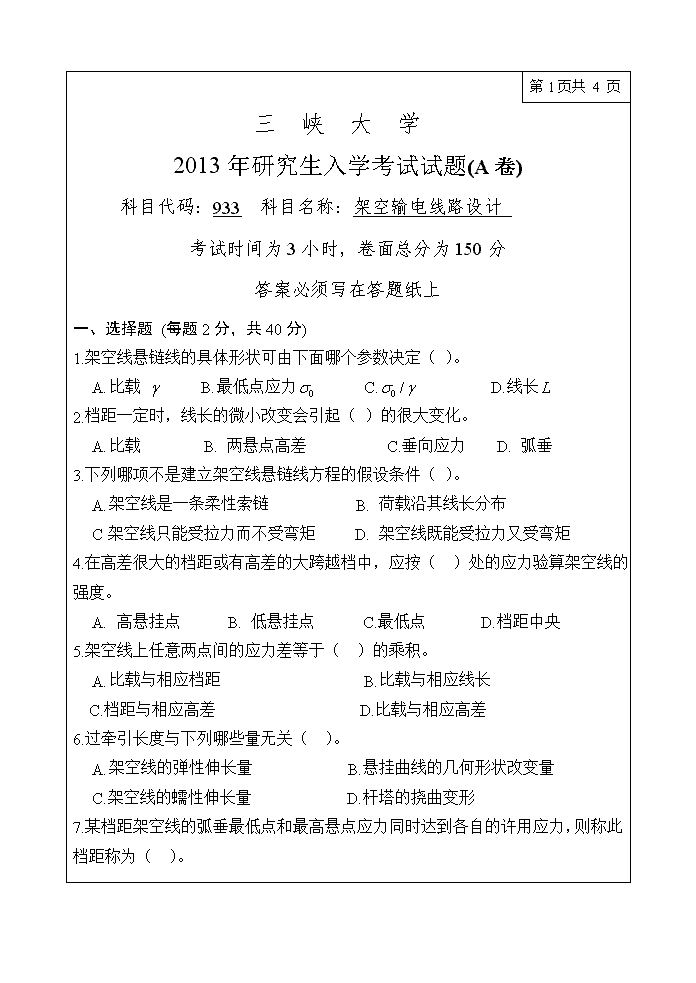

第1页共4页三峡大学2013年研究生入学考试试题(A卷)科目代码：933科目名称：架空输电线路设计考试时间为3小时，卷面总分为150分答案必须写在答题纸上一、选择题(每题2分，共40分)1.架空线悬链线的具体形状可由下面哪个参数决定（）。A.比载B.最低点应力C.D.线长L2.档距一定时，线长的微小改变会引起（）的很大变化。A.比载B.两悬点高差C.垂向应力D.弧垂3.下列哪项不是建立架空线悬链线方程的假设条件（）。A.架空线是一条柔性索链B.荷载沿其线长分布C架空线只能受拉力而不受弯矩D.架空线既能受拉力又受弯矩4.在高差很大的档距或有高差的大跨越档中，应按（）处的应力验算架空线的强度。A.高悬挂点B.低悬挂点C.最低点D.档距中央5.架空线上任意两点间的应力差等于（）的乘积。A.比载与相应档距B.比载与相应线长C.档距与相应高差D.比载与相应高差6.过牵引长度与下列哪些量无关（）。A.架空线的弹性伸长量B.悬挂曲线的几何形状改变量C.架空线的蠕性伸长量D.杆塔的挠曲变形7.某档距架空线的弧垂最低点和最高悬点应力同时达到各自的许用应力，则称此档距称为（）。 第2页A.极限档距B.极大档距C.允许档距D.最大档距8.在档距l、高差h、水平张力T0的孤立档中，其最大弧垂位于相当梁上弯矩（）的位置。A.最大值B.极大值C.D.零9.下面哪个风速不会引起微风振动（）。A.1m/sB.15m/sC.10m/sD.5m/s10.在杆塔定位校验中，悬垂串上扬的校验气象条件是（）。A.最高气温B.最低气温C.最大风速D.最大弧垂11.110-330kV输电线路的最大设计风速不应低于（）。A.25m/sB.30m/sC.15m/sD.10m/s12.我国设计用气象条件分（）个典型气象区。A.8B.7C.9D.1013.地线的安全系数宜（）导线的安全系数。A.不小于B.小于C.等于D.两者没关系14.导线单位长度质量为601kg/km，计算截面积为173.11mm2，则该导线的自重比载为（）MPa/m。A.39.56×10-3B.34.05×10-3C.33.25×10-3D.34.72×10-315.在某气象区，最大风速25m/s，则此时导线受到的基本风压为（）。A.400.75PaB.390.625PaC.500.625PaD.200.56Pa16.已知某档的档距为497m，等高悬点架空线的悬挂曲线长度=500m，若相同条件下具有高差100m，则该档架空线的悬挂曲线长度为（）m。A499.5B.509.9C.506.9D.507.017.某等高架空线的档距为400m，自重比载33×10-3MPa/m，最低点的水平应力=66MPa，则用抛物线计算的该气象条件下的导线线长是（）m。A.401.3B.400.7C.413.3D.406.6 第3页18.档距很小时，（）气象将成为控制气象条件。A.最高气温B.最低气温C.最大风速D.最厚覆冰19.已知某条线路档距为200m，最高气温弧垂=10m，将其转换为该气象下的百米弧垂为（）。A.3mB.4mC.2.5mD.3.5m20.档距不变，但高差不同，应力的控制气象条件（Ｃ）。A.相同B.不同C.可能相同可能不同　D.高差与控制气象无关二、填空题(每空2分，共20分)1.架空线的悬挂长度L中减去（）引起的伸长量和（）引起的伸长量，即可得到档内架空线的原始线长。2.连续档假设悬垂绝缘子串偏斜后各档水平应力相等，可以用（）的应力随气象条件的变化规律作为该连续档的应力随气象条件的变化规律。3．直线杆塔的定位高度是呼称高度减去（），减去导线（），减去（）。4.斜抛物线公式推导说明，弧垂是关于档距中央（），在档距中央弧垂相等的情况下，等高与不等高悬点架空线对应点的弧垂（）。5.架空线的平均应力实际上就是架空线（）处的应力，该处位于档距中央以上（）处。三、判断题(每题2分，共10分)1.根据《110kV~750kV架空输电线路设计规范(GB50545-2010)》，330kV大跨越线路的重现期为50年。（）2.线路耐振计算用气象组合为无风无冰，年均气温。（）3.紧凑型线路的导线表面平均场强较高，无线电干扰较小。（）4.某耐张段架空线的百米弧垂f100=2m，该耐张段中300m档距的弧垂为6m。（）5.对于220kV线路，架空线风荷载调整系数=1.0。（） 第4页四、说明简答题(共28分)1.什么是架空线的初伸长？补偿初伸长的方法有哪些？我国规程推荐使用什么方法？（8分）2.什么是极大档距？什么是极限档距？什么是允许档距？若实际档距超过极大档距怎么办？（8分）3.以比较折中法为例，请论述孤立档导线应力的计算流程。（12分）五、分析计算题(52分)1.（40分）某线路导线有关参数如表1，气象参数如表2，有关比载如表3。试进行以下计算：1)确定控制气象条件及档距范围。2)若一耐张段的代表档距lr=300m，代表高差角cosβr=1，求该耐张段最高温下的应力。表1导线有关参数截面积A（mm2）导线直径d（mm）弹性系数E（MPa）温膨系数a（1/℃）单位长度质量q（kg/km）许用应力[σ0](MPa)年均应力[σcp](MPa)277.7521.667600018.9×10−6964.3114.0671.29表2有关气象参数表3有关比载气象条件气温（℃）风速（m/s）覆冰（mm）种类比载（MPa/m）最低气温-1000自重比载γ134.05×10-3覆冰有风-5105有风综合γ649.69×10-3最大风速10300年均气温1500覆冰综合γ748.12×10-3最高气温40002.（12分）试推导出平抛物线的悬挂曲线方程。
