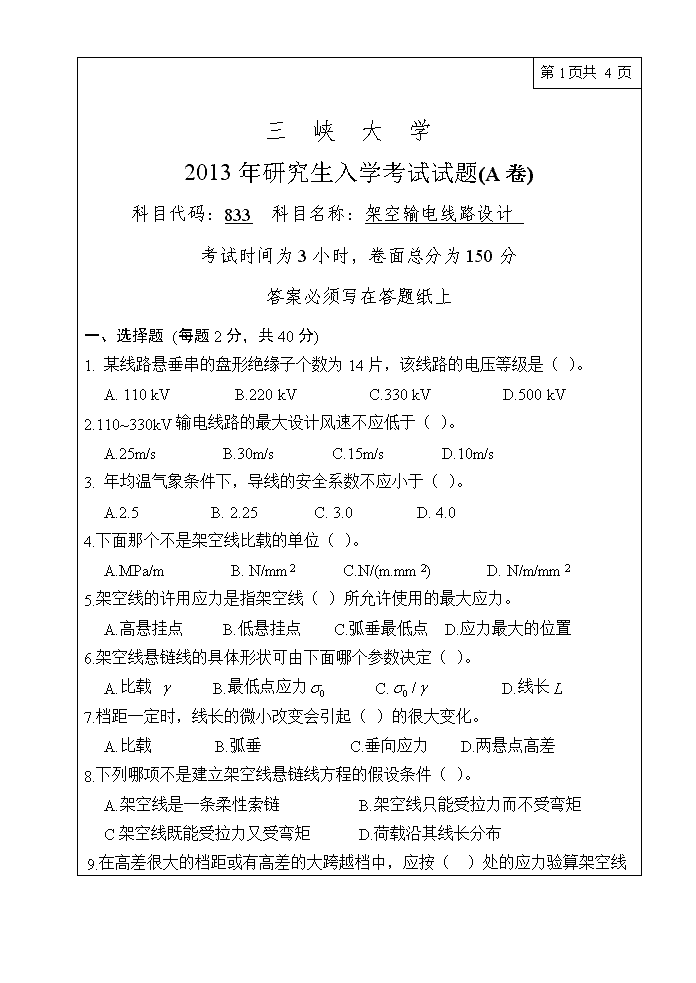

第1页共4页三峡大学2013年研究生入学考试试题(A卷)科目代码：833科目名称：架空输电线路设计考试时间为3小时，卷面总分为150分答案必须写在答题纸上一、选择题(每题2分，共40分)1.某线路悬垂串的盘形绝缘子个数为14片，该线路的电压等级是（）。A.110kVB.220kVC.330kVD.500kV2.110~330kV输电线路的最大设计风速不应低于（）。A.25m/sB.30m/sC.15m/sD.10m/s3.年均温气象条件下，导线的安全系数不应小于（）。A.2.5B.2.25C.3.0D.4.04.下面那个不是架空线比载的单位（）。A.MPa/mB.N/mm2C.N/(m.mm2)D.N/m/mm25.架空线的许用应力是指架空线（）所允许使用的最大应力。A.高悬挂点B.低悬挂点C.弧垂最低点D.应力最大的位置6.架空线悬链线的具体形状可由下面哪个参数决定（）。A.比载B.最低点应力C.D.线长L7.档距一定时，线长的微小改变会引起（）的很大变化。A.比载B.弧垂C.垂向应力D.两悬点高差8.下列哪项不是建立架空线悬链线方程的假设条件（）。A.架空线是一条柔性索链B.架空线只能受拉力而不受弯矩C架空线既能受拉力又受弯矩D.荷载沿其线长分布9.在高差很大的档距或有高差的大跨越档中，应按（）处的应力验算架空线 第2页的强度。A.低悬挂点B.高悬挂点C.最低点D.档距中央10.架空线上任意两点间的应力差等于（）的乘积。A.比载与相应档距B.比载与相应线长C.档距与相应高差D.比载与相应高差11.已知等高悬点的档距为497m，架空线悬挂曲线长度500m。若相同条件下具有高差100m，则该档架空线的悬挂曲线长度为（）m。A.507.0B.509.9C.506.9D.499.512.档距很小时，（）气象将成为控制气象条件A.年均气温B.最低气温C.最大风速D.最厚覆冰13.控制气象条件下，架空线的（）最大。A.线长B.比载C.应力D.弧垂14.用临界温度判定法判断最大弧垂发生气象时，若临界温度大于最高气温，则最大弧垂发生在（）条件下。A.最高气温B.最大风速C.年均气温D.最大垂直比载15.某档距为200m，测得弧垂=10m，则该气象下的百米弧垂为（）A.3mB.4mC.2.5mD.3.5m16.过牵引长度与下列哪些量无关（）。A.架空线的弹性伸长量B.悬挂曲线的几何形状改变量C.架空线的蠕性伸长量D.杆塔的挠曲变形17.某档距架空线的弧垂最低点和最高悬点应力同时达到各自的许用应力，则称此档距称为（）。A.极限档距B.极大档距C.允许档距D.最大档距18.在档距l、高差h、水平张力T0的孤立档中，其最大弧垂位于相当梁上剪力（）的位置。A.最大值B.极大值C.D.零19.下面哪个风速不会引起微风振动（）。 第3页A.1m/sB.5m/sC.10m/sD.15m/s20.在杆塔定位校验中，悬垂串上扬的校验气象条件是（）。A.最高气温B.最低气温C.最大风速D.最大弧垂二、填空题(每空2分，共20分)1.导线型号LGJ-300/50（GB/T1179-1983）中，300表示（），50表示（）。2.外过无风气象用于校验（）；外过有风气象用于校验（）。3.某线路的最大设计风速为30m/s，则相应的标准风压为（）Pa。4.某档高差200m，某气象条件下导线比载为40×10-3MPa/m，高悬点应力100MPa，则低悬点应力为（）MPa。5.在杆塔定位校验中，摇摆角临界曲线的临界条件是（），悬垂角临界曲线的临界条件是（）。6.架空线的平均应力实际上就是架空线()处的应力。7.用弧垂模板进行排定杆塔位置时，使用的是（）模板。三、判断题(每题2分，共10分)1.断线张力就是断线档相邻档的水平张力。()2.架空线上任意两点的垂向应力差等于比载与相应高差的乘积。()3.微风振动的强度，可以用架空线振动角或动弯应变表示。()4.同一耐张段内，若档距中央弧垂相等，则不论有无高差，架空线对应点的弧垂相等。()5.在连续倾斜档紧线施工时，各档的水平应力不等，山上档比山下档大。()四、说明简答题(共28分)1.(10分)什么是水平档距和垂直档距?各有何作用?2.(8分)简述微风振动产生的机理。3.(10分)何为控制档距？控制档距有何意义？如何使用？五、分析计算题(52分)1.（38分）某线路导线有关参数如表1，气象参数如表2，有关比载如表3 。试进行以下计算：第4页 1)确定控制气象条件及档距范围。2)若一耐张段的代表档距lr=300m，代表高差角cosβr=1，求该耐张段最高温下的应力。表1导线有关参数截面积A（mm2）导线直径d（mm）弹性系数E（MPa）温膨系数a（1/℃）单位长度质量q（kg/km）许用应力[σ0](MPa)年均应力[σcp](MPa)277.7521.667600018.9×10−6964.3114.0671.29表2有关气象参数表3有关比载气象条件气温（℃）风速（m/s）覆冰（mm）种类比载（MPa/m）最低气温-1000自重比载γ134.05×10-3覆冰有风-5105有风综合γ649.69×10-3最大风速10300年均气温1500覆冰综合γ748.12×10-3最高气温40002.（14分）试推导出防振锤安装位置的计算公式。
