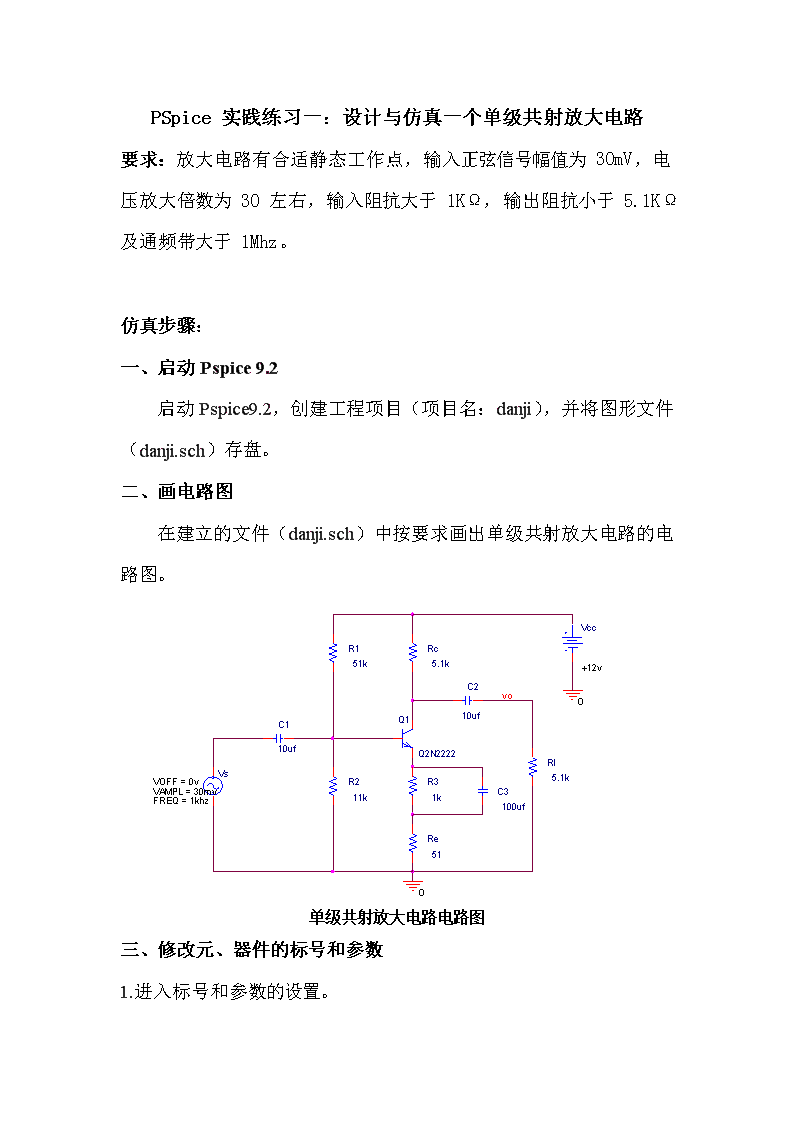

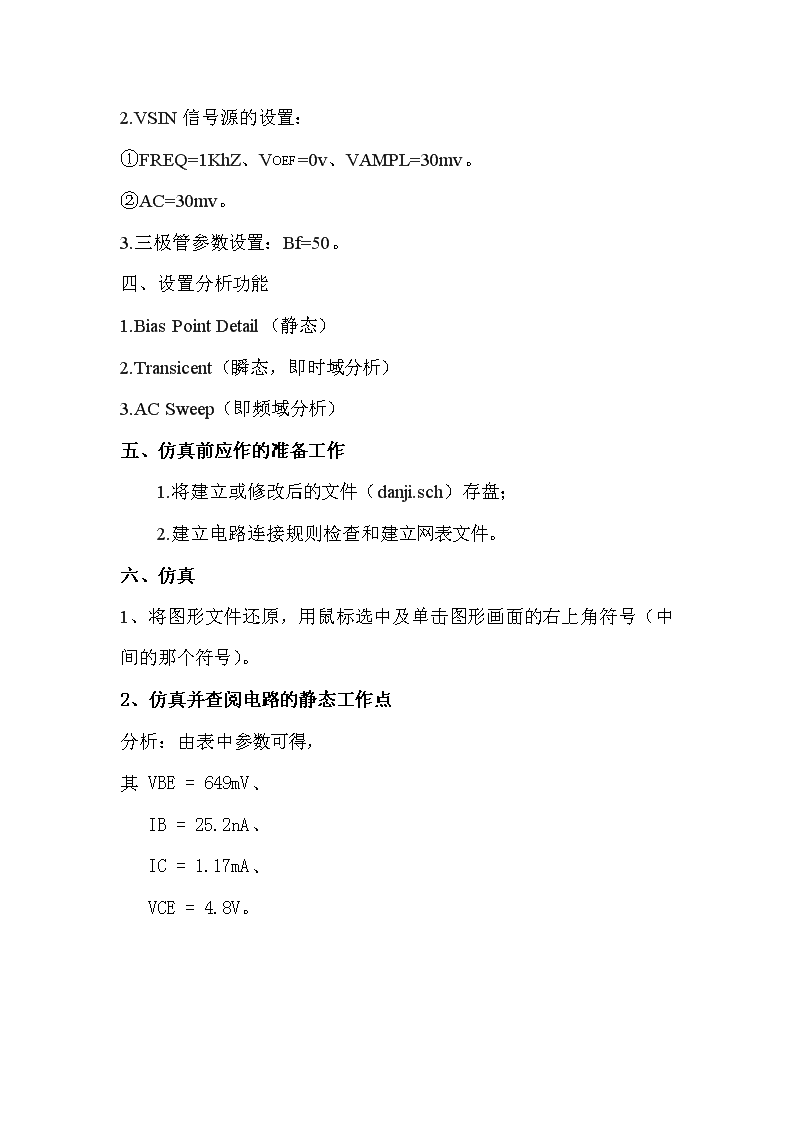

华中科技大学文华学院PSpice9.2电子线路设计与仿真实验报告学号：姓名：专业班级： PSpice实践练习一：设计与仿真一个单级共射放大电路要求：放大电路有合适静态工作点，输入正弦信号幅值为30mV，电压放大倍数为30左右，输入阻抗大于1KΩ，输出阻抗小于5.1KΩ及通频带大于1Mhz。仿真步骤：一、启动Pspice9.2启动Pspice9.2，创建工程项目（项目名：danji），并将图形文件（danji.sch）存盘。二、画电路图在建立的文件（danji.sch）中按要求画出单级共射放大电路的电路图。单级共射放大电路电路图三、修改元、器件的标号和参数1.进入标号和参数的设置。 1.VSIN信号源的设置：①FREQ=1KhZ、VOEF=0v、VAMPL=30mv。②AC=30mv。2.三极管参数设置：Bf=50。四、设置分析功能1.BiasPointDetail（静态）2.Transicent（瞬态，即时域分析）3.ACSweep（即频域分析）五、仿真前应作的准备工作1.将建立或修改后的文件（danji.sch）存盘；2.建立电路连接规则检查和建立网表文件。六、仿真1、将图形文件还原，用鼠标选中及单击图形画面的右上角符号（中间的那个符号）。2、仿真并查阅电路的静态工作点分析：由表中参数可得，其VBE=649mV、IB=25.2nA、IC=1.17mA、VCE=4.8V。 2、仿真输入/输出电压波形分析：因为系统为单级放大电路，故输出电压Vo与输入电压Vs的相位相差90°。同时，由其幅值可得A=Vo÷Vs=1÷0.03≈33.33。3、仿真作幅频特性曲线 分析：根据波形可计算得其通频带为△f=fh–fl=14–0.027=14Mhz。5、仿真电路求解输入阻抗特性曲线 输入阻抗Ri>1KΩ.通频带：△f=fH—fL=14.180Mhz—27.786hz≈14Mhz6、仿真电路求解输出阻抗特性曲线（1）、修改电路图如图输出阻抗测量电路原理图 （2）、仿真输出阻抗特性曲线输出阻抗特性曲线分析：从图中可得其输出电阻Ro≈5KΩ。可以观察得到，该系统的输出阻抗在频率为50hz-1.0Mhz区间时比较稳定。七、总结为了使系统的稳定性增加，即输入阻抗和输出阻抗能基本保持不变，我们选择的工作频率尽量应该在500hz-100Khz间。八、心得在做仿真试验时最大的心得就是一定要认真仔细，各个元器件也要认真进行设计与仿真，认真按照指导书上的步骤去做，那样出错额几率就很小，多检查。
