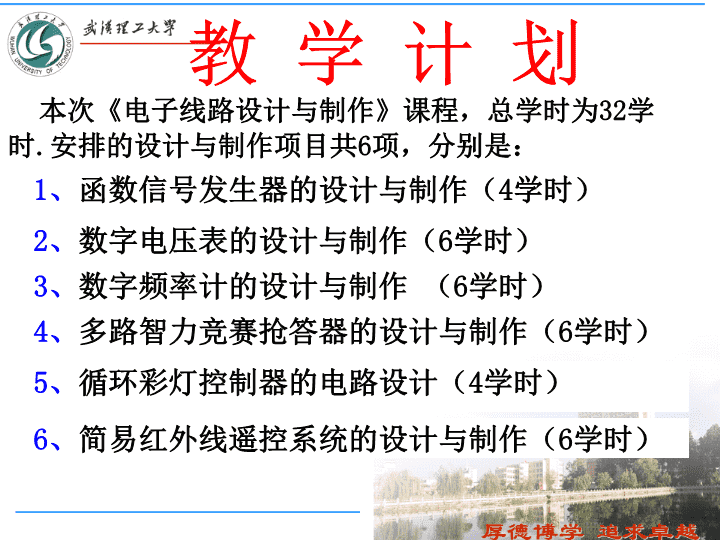

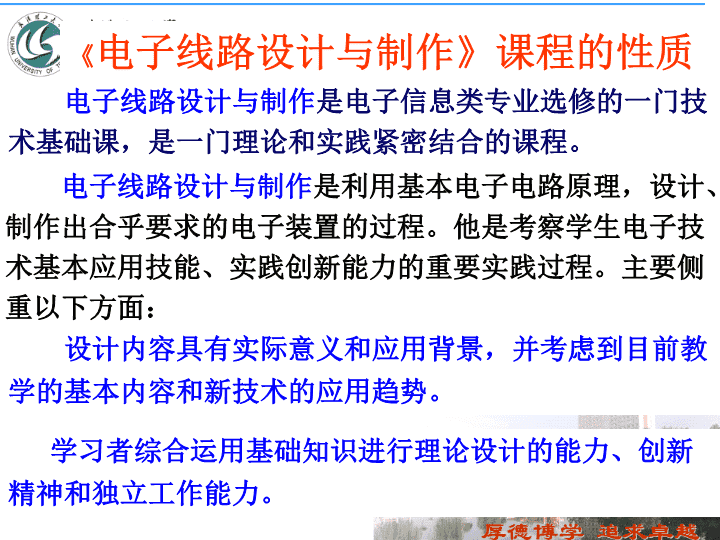

信息工程学院专业综合实验中心电子线路设计与制作 1、函数信号发生器的设计与制作（4学时）教学计划本次《电子线路设计与制作》课程，总学时为32学时.安排的设计与制作项目共6项，分别是：2、数字电压表的设计与制作（6学时）3、数字频率计的设计与制作（6学时）4、多路智力竞赛抢答器的设计与制作（6学时）5、循环彩灯控制器的电路设计（4学时）6、简易红外线遥控系统的设计与制作（6学时） 电子线路设计与制作是电子信息类专业选修的一门技术基础课，是一门理论和实践紧密结合的课程。《电子线路设计与制作》课程的性质电子线路设计与制作是利用基本电子电路原理，设计、制作出合乎要求的电子装置的过程。他是考察学生电子技术基本应用技能、实践创新能力的重要实践过程。主要侧重以下方面：设计内容具有实际意义和应用背景，并考虑到目前教学的基本内容和新技术的应用趋势。学习者综合运用基础知识进行理论设计的能力、创新精神和独立工作能力。 培养学生查阅资料的能力。课程目的2.培养学生工艺素质。3.培养学生市场素质。4.培养学生团队精神。5.培养学生综合设计和实践能力。 《电子线路设计与制作》课程的实施方法与要求一、方法采用分组方式进行。（每个项目2人一组）实验室统一按班分发实验器材与工具。每组所进行的一个项目，必须在规定的时间内(两周）完成设计与制作，验收合格后进行交换。所用的实验器材必须妥善爱惜与保管，确保下组同学的使用。 《电子线路设计与制作》课程的实施方法与要求二、要求1、明确系统设计任务和要求对设计任务分析，了解性能、指标、内容及要求。这点十分重要，充分理解题目的要求、每项指标的含义，这是完成综合设计和实验的前提。2、制订方案与构筑总体框图对于同一个题目，实现的方案可能是多个，实现的途径和技术路线也可能是多方面的。可以将不同的方案与途径加以对比。从中选择一种最合理的方案来实现。选择的原则一般是“相对容易，相对巧妙，性价比高”。 设计总结报告内容包括：(1)课题名称；(2)设计指标(要求)；(3)系统框图,方案论证；(4)各单元电路设计、参数计算和元器件选择；(5)画出完整的电路图，并说明电路的工作原理；3、设计与制作结束后要在规定的时间内交一份设计总结报告 （6）组装调试；包括使用的主要仪器、仪表，调试电路的方法和技巧、测试的数据和波形并与计算结果比较分析，调试中出现的故障、原因及排除方法；（7）元器件清单；（8）电路的特点和方案的优缺点，提出改进意见和展望；(9)列出参考文献；总体要求是：设计报告的设计观点、理论分析、方案结论、计算等必须正确，尽量做到纲目分明、逻辑清楚、内容充实、轻重得当、文字通顺、图样清晰规范。 成绩评定：评分项目内容主要是；1。设计制作项目成品的性能效果与验收情况；2。本人撰写的设计与制作报告；3。指导教师的鉴定（平时成绩）三部分构成。分别占总评成绩的60%，30%，10%。有下列情况之一者，对其成绩最终评定为“不及格”。（1）在设计与制作期间，严重违反实验及安全纪律，造成不良影响者；（2）抄袭设计与制作报告者；（3）未按规定递交有关书面材料和实验报告者。 常用面包板的使用面包板是专为电子电路的无焊接实验设计制造的一种装置。由于各种电子元器件可根据需要随意插入或拔出，免去了焊接，节省了电路的组装时间，而且元件可以重复使用，所以非常适合电子电路的组装、调试和训练。1、常用面包板的结构本次“电子线路设计与制作”所提供的实验电路板，为SYB-118型面包板，其基本结构示意图如图1所示。该版中央有一凹槽凹槽两边各有60列小孔，每一列的五个小孔在电气上相互连通，而列于列之间在电气上彼此绝缘凹槽两边用于插集成块插座上、下边有各一排（即X和Y排）在电气上是分段相连的50个小孔，分别作为电源与地线插孔用。插座上、下边各分段的50个小孔，每三个为一组，是相通的。若想整排相通，需用导线连接。 导线的剥头和插法导线剥头的长度应比面包板厚度略短，一般为0.8-1CM，转弯处留1mm绝缘层。铜线太短会因接触不良而不导通。铜线太长容易引起短路铜线必须插入金属孔中，特别在金属孔位置靠边时，容易插到边上空白处，引起接触不良，用万用表也难以测量。(1)插入面包板上孔内引脚或导线铜芯直径为0.4～0.6mm，即比大头针的直径略微细一点。元器件引脚或导线头应有0.8-1CM的长度.要沿面包板的板面垂直方向插入方孔，应能感觉到有轻微、均匀的摩擦阻力，在面包板倒置时，元器件应能被簧片夹住而不脱落。 (2)安装分立元件时，应便于看到其极性和标志，将元件引脚理直后，在需要的地方折弯。为了防止裸露的引线短路，必须使用带套管的导线，一般不剪断元件引脚，以便于重复使用。元件的剥头和插法 集成块的插法由于集成块引脚间与距离与插孔位置有偏差，必须预先调整好位置，小心插入金属孔中，不然会引起接触不良，而且会使铜片位置偏移，插导线时容易插偏。此原因引起的故障占总故障的60%以上。 接线样板整块板上的元器件的布局要合理，使走线距离短、接线方便、整洁美观。导线量好长度后，剥好线头、根据走线位置折好后插入面包板。走线方向为“横平、竖直” 接线样板多个孔接同一个地方时，可以串接，以减少走线距离。一根导线可以直通的地方尽量只用一根线，用多根导线转接费事又容易出错。 接线样板此板太乱 常用面包板的使用3、布线用的工具布线用的工具主要有：剥线钳、斜口钳、尖嘴钳和镊子。斜口钳与尖嘴钳配合用来剪断导线和元器件的多余引脚。钳子刃面要锋利，将钳口合上，对着光检查时应合缝不漏光。剥线钳用来剥离导线绝缘皮。尖嘴钳用来弯直和理直导线，斜口要略带弧形，以免在勾绕时划伤导线。镊子是用来夹住导线或元器件的引脚送入面包板指定位置的。
