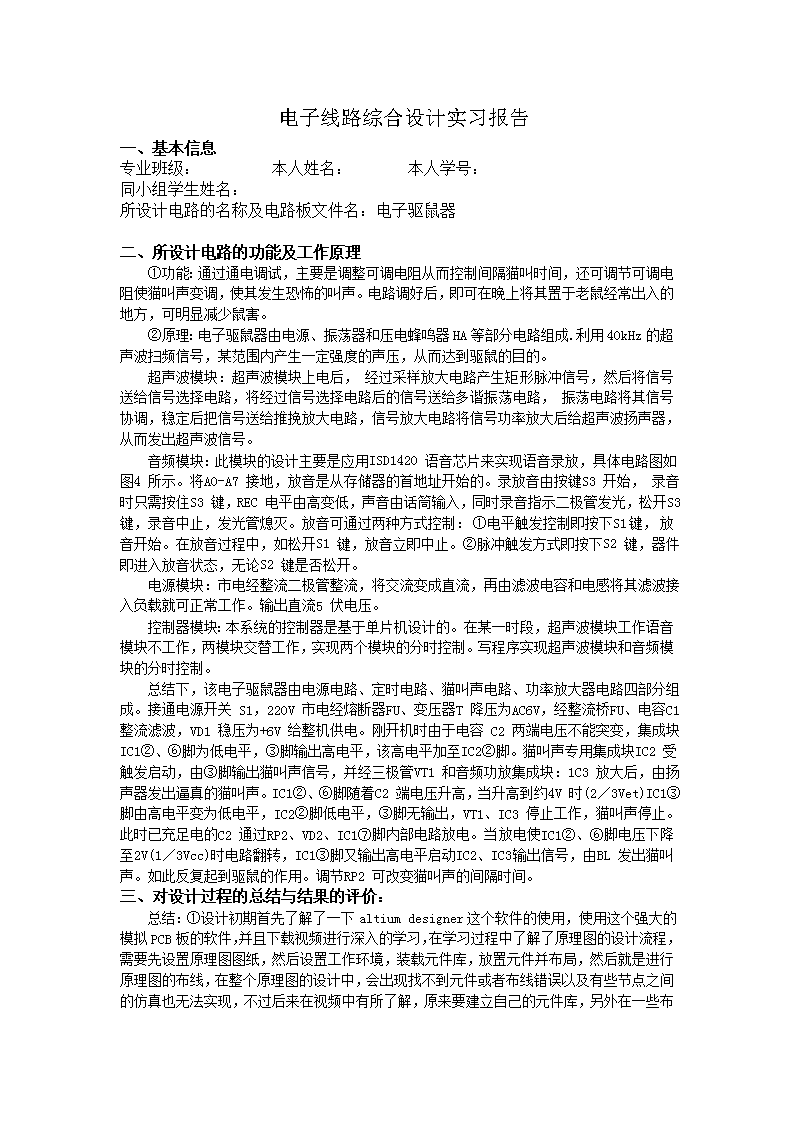

电子线路综合设计实习报告一、基本信息专业班级：本人姓名：本人学号：同小组学生姓名：所设计电路的名称及电路板文件名：电子驱鼠器二、所设计电路的功能及工作原理①功能：通过通电调试，主要是调整可调电阻从而控制间隔猫叫时间，还可调节可调电阻使猫叫声变调，使其发生恐怖的叫声。电路调好后，即可在晚上将其置于老鼠经常出入的地方，可明显减少鼠害。②原理：电子驱鼠器由电源、振荡器和压电蜂鸣器HA等部分电路组成.利用40kHz的超声波扫频信号，某范围内产生一定强度的声压，从而达到驱鼠的目的。超声波模块：超声波模块上电后，经过采样放大电路产生矩形脉冲信号，然后将信号送给信号选择电路，将经过信号选择电路后的信号送给多谐振荡电路，振荡电路将其信号协调，稳定后把信号送给推挽放大电路，信号放大电路将信号功率放大后给超声波扬声器，从而发出超声波信号。音频模块：此模块的设计主要是应用ISD1420语音芯片来实现语音录放，具体电路图如图4所示。将A0-A7接地，放音是从存储器的首地址开始的。录放音由按键S3开始，录音时只需按住S3键，REC电平由高变低，声音由话筒输入，同时录音指示二极管发光，松开S3键，录音中止，发光管熄灭。放音可通过两种方式控制：①电平触发控制即按下S1键，放音开始。在放音过程中，如松开S1键，放音立即中止。②脉冲触发方式即按下S2键，器件即进入放音状态，无论S2键是否松开。电源模块：市电经整流二极管整流，将交流变成直流，再由滤波电容和电感将其滤波接入负载就可正常工作。输出直流5伏电压。控制器模块：本系统的控制器是基于单片机设计的。在某一时段，超声波模块工作语音模块不工作，两模块交替工作，实现两个模块的分时控制。写程序实现超声波模块和音频模块的分时控制。总结下，该电子驱鼠器由电源电路、定时电路、猫叫声电路、功率放大器电路四部分组成。接通电源开关S1，220V市电经熔断器FU、变压器T降压为AC6V，经整流桥FU、电容C1整流滤波，VD1稳压为+6V给整机供电。刚开机时由于电容C2两端电压不能突变，集成块IC1②、⑥脚为低电平，③脚输出高电平，该高电平加至IC2②脚。猫叫声专用集成块IC2受触发启动，由③脚输出猫叫声信号，并经三极管VT1和音频功放集成块：1C3放大后，由扬声器发出逼真的猫叫声。IC1②、⑥脚随着C2端电压升高，当升高到约4V时(2／3Vet)IC1③脚由高电平变为低电平，IC2②脚低电平，③脚无输出，VT1、IC3停止工作，猫叫声停止。此时已充足电的C2通过RP2、VD2、IC1⑦脚内部电路放电。当放电使IC1②、⑥脚电压下降至2V(1／3Vcc)时电路翻转，IC1③脚又输出高电平启动IC2、IC3输出信号，由BL发出猫叫声。如此反复起到驱鼠的作用。调节RP2可改变猫叫声的间隔时间。三、对设计过程的总结与结果的评价：总结：①设计初期首先了解了一下altium designer这个软件的使用，使用这个强大的模拟PCB板的软件，并且下载视频进行深入的学习，在学习过程中了解了原理图的设计流程，需要先设置原理图图纸，然后设置工作环境，装载元件库，放置元件并布局，然后就是进行原理图的布线，在整个原理图的设计中，会出现找不到元件或者布线错误以及有些节点之间的仿真也无法实现，不过后来在视频中有所了解，原来要建立自己的元件库，另外在一些布线的细节上面也有所了解.②设计中期便是PCB的制作了，根据自己画的原理图，然后进行各个元件的封装，这一步是最复杂的，因为在封装过程中会出现有些元件无法封装，以及封装之后不能生成PCB，所以需要仔细的查阅相关书籍以及看视频教程，这一步花的时间也是相对来说比较多的，不过还好终于使元件的封装完成了，不会出现绿色的小点。③设计末期便是对PCB元件布局和布线，这些其实不是太难，所以也就是很顺利的完成了这一步。总体结果上，虽然有些设计可能还存在一点缺陷，但是总体上还是可以生成PCB板，并且制作了自己满意的PCB板，在这个软件的使用上确实认识到自己的不足，毕竟接触这个软件时间还是很悠闲的，不过在短期中已经感觉到这个软件的强大。所以认为这次实习不仅学到了一些专业知识，只做了属于自己的PCB板，而且还接触到这个强大的软件，让我更有机会对自己的专业有更多的实践了解。三、用软件AltiumDesigner设计的电路原理图五、软件AltiumDesigner设计电路的PCB图
