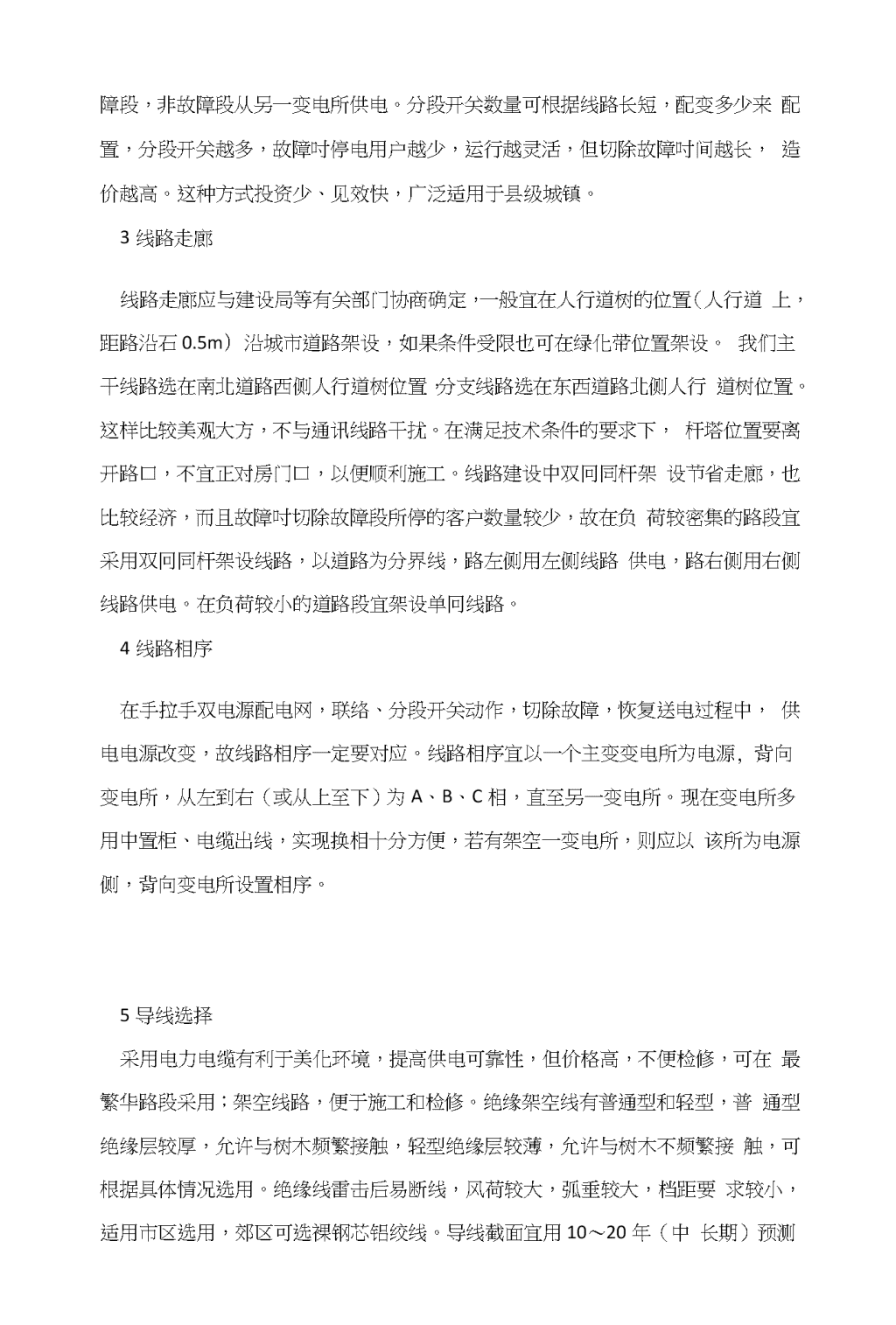

探讨10kV配电线路设计的技术要点（国网山东省电力公司鄄城县供电公司山东菏泽274000）摘要：随着我国供配电网络的建设和发展、全国供用电量迅速增长、10KV供配电任务越来越重。目前，我们局的配架及设备的健康水平还存很多的不足，每年省公司都会投资大量的资金对局的农网和城网进行改造，通过多年对10kV配网线路的改造和实践，我们总结丰富的经验和教训，下面我将对10kV配网结构的总体规划、线路相序、导线、杆塔、线路馈线自动化幵关的选择等进行详细的论述。关键词：10kv配网线路结构；线路走廊；线路相序；导线选择1前言配电线路和负荷构成了完整的电力系统。其中配电线路是将电力输送到用户手中的最后一个环节。由于电力的生产、供应和销售是同步进行的，这就要求提高配电线路的质量，保证整个电力系统的安全可靠运行，同时保障供电企业的经济效益得到实现。配电线路设计是电力传输实施的前提和保障。设计质量的优劣直接关系到电力线路工程建设的经济效益、环境效益和社会效益。近年来，在配网工程建设和改造中，10kv配电路线大多数运用在农村地区，釆用架空线或者是以架空线为主的混合结构形式，一般为放射性供电方式。210kV配网线路结构随着客户对供电可靠性要求的提高，原来辐射状单电源的结构已不适应客户的要求，可以釆用双电源并行，客户双电源进线加备自投的方式，侃其投资高，客户备自投改造量也大，不适应当前一般城镇的应用。另一种方式是两条从不同变电所（电源点）出线的配电线路在终端用联络开关联络，中间用分段开关分段（电缆线路用环网柜）。正常时联络开关断开，分段开关合上；故障时，自动切除故 障段，非故障段从另一变电所供电。分段开关数量可根据线路长短，配变多少来配置，分段开关越多，故障吋停电用户越少，运行越灵活，但切除故障吋间越长，造价越高。这种方式投资少、见效快，广泛适用于县级城镇。3线路走廊线路走廊应与建设局等有关部门协商确定，一般宜在人行道树的位置（人行道上，距路沿石0.5m）沿城市道路架设，如果条件受限也可在绿化带位置架设。我们主干线路选在南北道路西侧人行道树位置，分支线路选在东西道路北侧人行道树位置。这样比较美观大方，不与通讯线路干扰。在满足技术条件的要求下，杆塔位置要离开路口，不宜正对房门口，以便顺利施工。线路建设中双冋同杆架设节省走廊，也比较经济，而且故障吋切除故障段所停的客户数量较少，故在负荷较密集的路段宜采用双冋同杆架设线路，以道路为分界线，路左侧用左侧线路供电，路右侧用右侧线路供电。在负荷较小的道路段宜架设单冋线路。4线路相序在手拉手双电源配电网，联络、分段开关动作，切除故障，恢复送电过程中，供电电源改变，故线路相序一定要对应。线路相序宜以一个主变变电所为电源,背向变电所，从左到右（或从上至下）为A、B、C相，直至另一变电所。现在变电所多用中置柜、电缆出线，实现换相十分方便，若有架空一变电所，则应以该所为电源侧，背向变电所设置相序。5导线选择采用电力电缆有利于美化环境，提高供电可靠性，但价格高，不便检修，可在最繁华路段采用；架空线路，便于施工和检修。绝缘架空线有普通型和轻型，普通型绝缘层较厚，允许与树木频繁接触，轻型绝缘层较薄，允许与树木不频繁接触，可根据具体情况选用。绝缘线雷击后易断线，风荷较大，弧垂较大，档距要求较小，适用市区选用，郊区可选裸钢芯铝绞线。导线截面宜用10〜20年（中 长期）预测负荷，一般城区走廊受限，改造新建难度人，主干线路建设后寿命较长，故障吋还要转移负荷，故导线线径宜选大一点，现在看来一般应不小于150mm2,以防重复投资。我们主干选用240、185mm2两种，分支选用120、70mm2两种。6杆塔及基础10kV线路的杆塔杆塔型式主要分为四种型式：耐张杆塔、直线杆塔、转角杆塔、终端杆塔。在工程设计中，应尽量选用典型设计或经过施工、运行考验过的成熟杆塔型式。在选择杆塔型式的时，必须说明采用直线杆塔或承力杆塔型式的理由，包括各种杆塔型式的特点、使用钢材、混凝土量、适用地区等技术经济指标，综合考虑基础及线路占用走廊等因素后，对技术经济进行综合比较，优选杆塔型式。受力杆如转角、T接、耐张杆，如果打拉线受限，可以考虑钢管塔，钢管塔基础一般有两种，即深埋式和浅埋式。一般设计采用浅埋式，幵挖面积较大，在位置受限的城区不便施工。我们选用深埋式灌注桩基础。直径1.5m左右。施工吋采用人工开挖，实践证明既经济实用，又不需其它配套设备，无噪音，无污染。深埋灌注桩铁塔基础和人工开挖的施工工艺在城区应广泛推广。7金具、绝缘子选择绝缘架空线用的新型金具较多，如耐张线夹的型式就有楔式、螺栓式，材料奋铝合金、铸钢，可根据具体情况合理选用，但应注意校验握力。节能型金具虽一次性投资较大，但从长远来看还是合算的，应优选选用。在选用金具吋注意选用配套绝缘罩。复合绝缘子，重量轻，防污闪，施工方便，减少运行维护工作量,应优先选用。因绝缘线雷击后易断线，故在架空绝缘线路中应优先选用防雷绝缘子。810kV配网馈线自动化设备的选择0前配网自动化设备功能强大，技术含量高，投资也高，适用于大中城市。馈线自动化相对来说能满足一般县级城镇需要，经济实用，易于升级，宜在一般县级城镇推广使用。馈线自动化大体分两种类型，电压-时间型和电流型。 电压-时间型，由变电所断路器和线路上的分段器构成，当线路发生故障时，变电所跳闸，线路失电，各分段器跳闸，断路器重合后各分段器顺序延时重合,合闸到故障段吋，断路器又跳闸，故障段两端的分段器被闭锁，再重合时，正常段恢复送电。故障段以后的正常段由联络开关闭合后从另一变电所供电。9结论近年来，传统的电力架空路线逐渐被电缆替代，城市无杆化将成为城建工作的重要组成部分。配送路线从空中转入地下，这将使10kv的电路配送施工量越来越大，工程难度要求也越来越高。参考文献：[1】沈洪.浅析11OKV配电线路的设计⑴.民营科技，2008,(01)[2】刘文龙.浅析10kv配电线路设计技术要点[」].价值工程，2010，(29).[3】刘文龙.浅析10kV配电线路设计技术要点[」].价值工程，2010(29).[4】王保志，徐烨炜.浅析10kV配电线路设汁要点[•)].中国电子商务，2012(05).
