10kv线路设计cad软件 6页

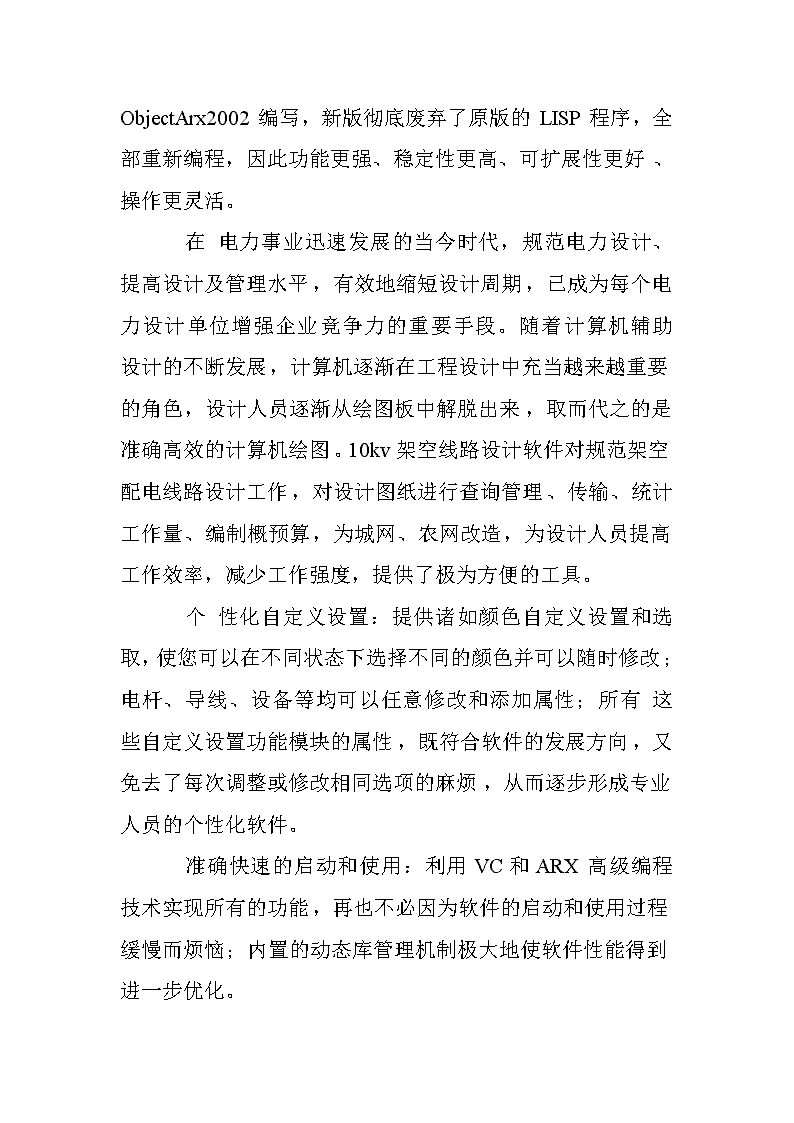

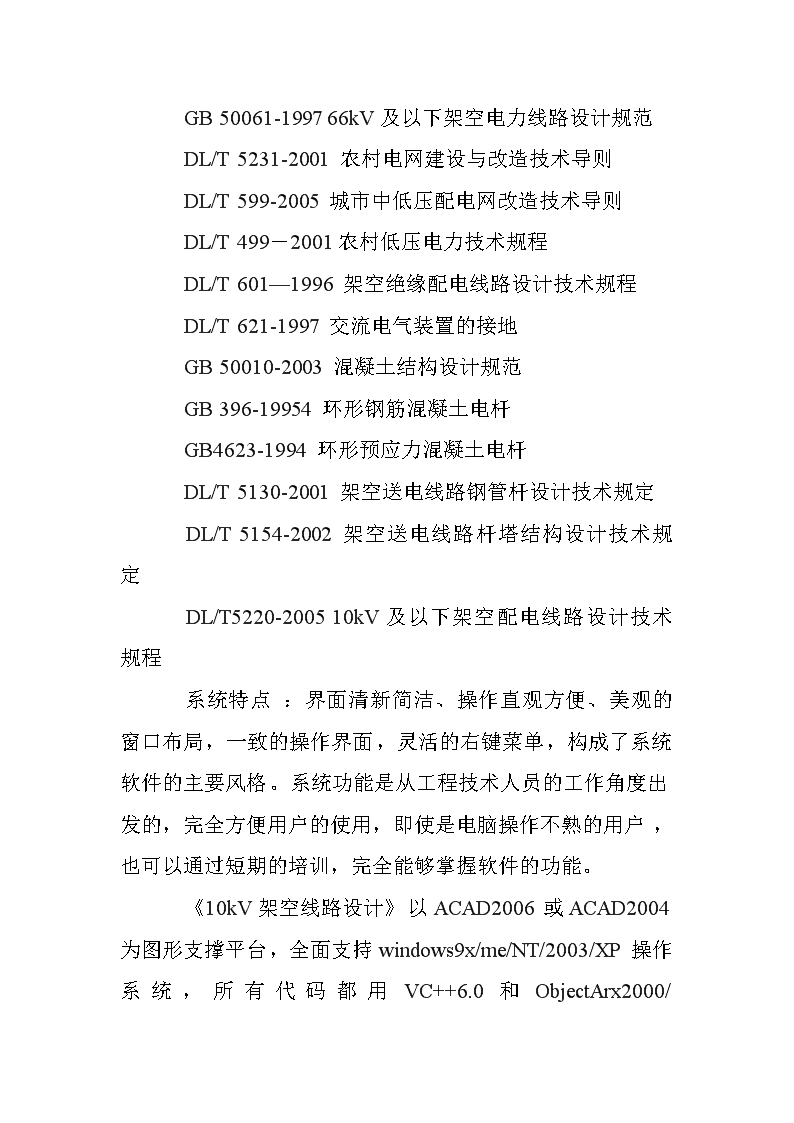

10KV线路设计CAD软件　　　　10KV线路设计CAD软件是一套基于AutoCAD平台二次开发的总平面设计软件，可以规范电力设计、提高设计及管理水平。绘图编辑功能：电杆、导线的连续绘制，等间距排杆，批量排杆，单绘电杆、导线，绘制拉线、电力设备、地形地貌，实现自定义图符的绘制的等功能。管理功能：可对设计图纸进行查询管理、传输、统计工作量、编制概预算，为城网、农网改造，为设计人员提高工作效率，减少工作强度，提供了极为方便的工具。　　主要设计标准、规程规范：　　GB50052-1995供配电系统设计规范 　　GB50061-199766kV及以下架空电力线路设计规范　　DL/T5231-2001农村电网建设与改造技术导则　　DL/T599-2005城市中低压配电网改造技术导则　　DL/T499－2001农村低压电力技术规程　　DL/T601—1996架空绝缘配电线路设计技术规程　　DL/T621-1997交流电气装置的接地　　GB50010-2003混凝土结构设计规范　　GB396-19954环形钢筋混凝土电杆　　GB4623-1994环形预应力混凝土电杆　　DL/T5130-2001架空送电线路钢管杆设计技术规定　　DL/T5154-2002架空送电线路杆塔结构设计技术规定　　DL/T5220-200510kV及以下架空配电线路设计技术规程　　系统特点：界面清新简洁、操作直观方便、美观的窗口布局，一致的操作界面，灵活的右键菜单，构成了系统软件的主要风格。系统功能是从工程技术人员的工作角度出发的，完全方便用户的使用，即使是电脑操作不熟的用户，也可以通过短期的培训，完全能够掌握软件的功能。　　《10kV架空线路设计》以ACAD2006或ACAD2004为图形支撑平台，全面支持windows9x/me/NT/2003/XP操作系统，所有代码都用VC++6.0和ObjectArx2000/ ObjectArx2002编写，新版彻底废弃了原版的LISP程序，全部重新编程，因此功能更强、稳定性更高、可扩展性更好、操作更灵活。　　在电力事业迅速发展的当今时代，规范电力设计、提高设计及管理水平，有效地缩短设计周期，已成为每个电力设计单位增强企业竞争力的重要手段。随着计算机辅助设计的不断发展，计算机逐渐在工程设计中充当越来越重要的角色，设计人员逐渐从绘图板中解脱出来，取而代之的是准确高效的计算机绘图。10kv架空线路设计软件对规范架空配电线路设计工作，对设计图纸进行查询管理、传输、统计工作量、编制概预算，为城网、农网改造，为设计人员提高工作效率，减少工作强度，提供了极为方便的工具。　　　　个性化自定义设置：提供诸如颜色自定义设置和选取，使您可以在不同状态下选择不同的颜色并可以随时修改；电杆、导线、设备等均可以任意修改和添加属性；所有这些自定义设置功能模块的属性，既符合软件的发展方向，又免去了每次调整或修改相同选项的麻烦，从而逐步形成专业人员的个性化软件。　　准确快速的启动和使用：利用VC和ARX高级编程技术实现所有的功能，再也不必因为软件的启动和使用过程缓慢而烦恼；内置的动态库管理机制极大地使软件性能得到进一步优化。 　　丰富的标准图库和任意扩充图库功能：不仅提供部颁标准的所有图集和行业标准图符，还提供扩充图库功能，使您在长期工作中积累下来的自定义图库可以在恒华10kv架空线路设计软件中自由添加，实现批量添加和删除操作，给您的工作带来了便利。　　绘制功能：　　1、连绘功能：实现了电杆、导线的连续绘制。　　2、等间距排杆：实现了等分导线排杆的功能，绘制完成后，杆编号可以自动排列。　　3、批量排杆：提供了两种输入方式：输入坐标和输入角度/档距，以表格形式列出，可对表格进行编辑、保存，也可导入表格文件。　　4、单绘电杆：实现电杆的单独绘制功能。　　5、单绘导线：实现导线的单独绘制功能。　　6、绘制拉线：实现给电杆拉线的功能，并可以旋转绘制，以便确定拉线的方向。　　7、制电力设备：提供了缩放、输入比例因子的绘制方式。　　8、绘制地形地貌：提供了各种地形地貌的绘制。　　9、绘制其他设备：实现了自定义图符的绘制。 　　10、编辑功能：可以直接编辑和修改各种设备和模板的类型、状态等属性，操作非常方便和直观。可分为：编辑电杆、编辑导线（可以修改长度标注）、-编辑拉线、编辑设备、编辑电缆、编辑模板　　11、统计功能：统计图纸中的工作量，可将表格插入到autocad中，可以生成报表文件。可根据统计结果表生成预算（可选）。　　12、查找功能：可以通过线路名和导线模板查找多条线路中的某一条线路；可以通过线路名和杆编号查找线路中的几号杆的位置。　　13、管理功能　　14、图库管理：可对图库进行增加、删除操作。　　15、数据库管理：可以对设备库、导线库进行增加、删除、修改；可将文件直接导入，实现数据库的合并。　　16、材料模板管理：可以对电杆模板、导线模板、拉线模板和电缆模板进行创建、删除和修改。　　17、路属性管理：可对线路进行添加、删除、修改。　　 　　软件名称：《恒华10KV线路设计（HTWD）》　　应用对象：电力设计单位、供电企业、电力工程公司、施工单位
