架空配线路设计技术规程 7页

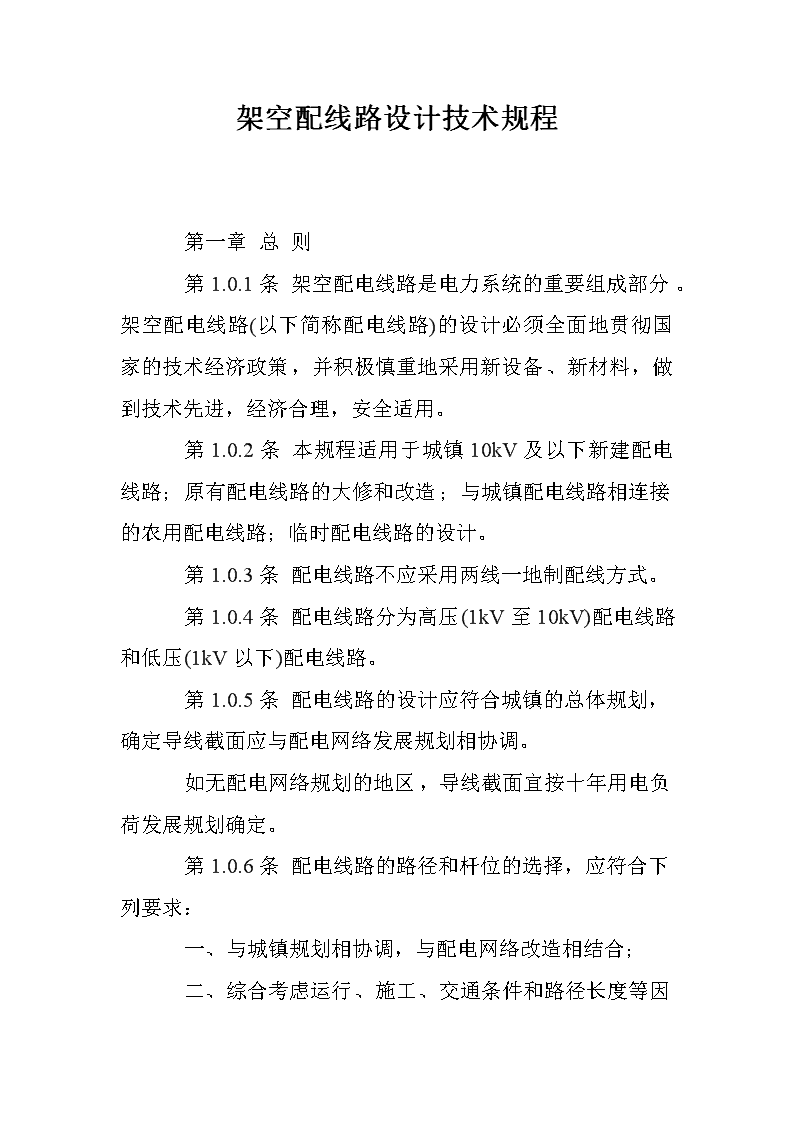

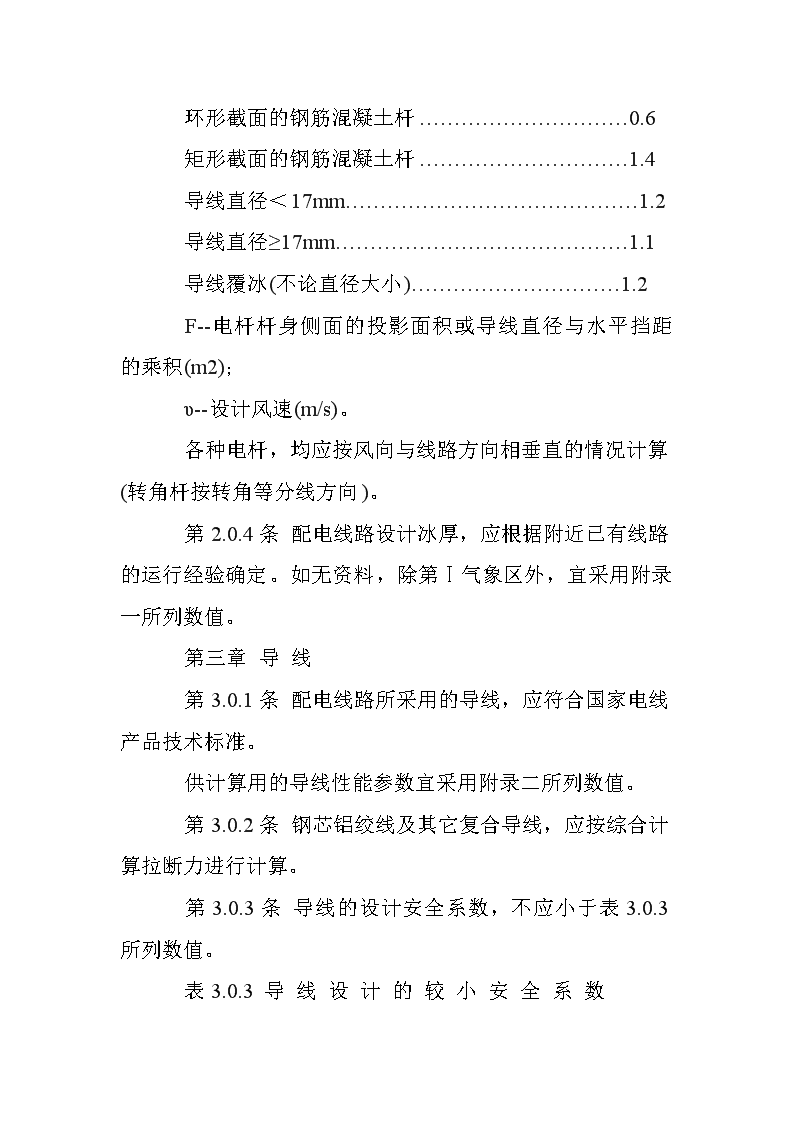

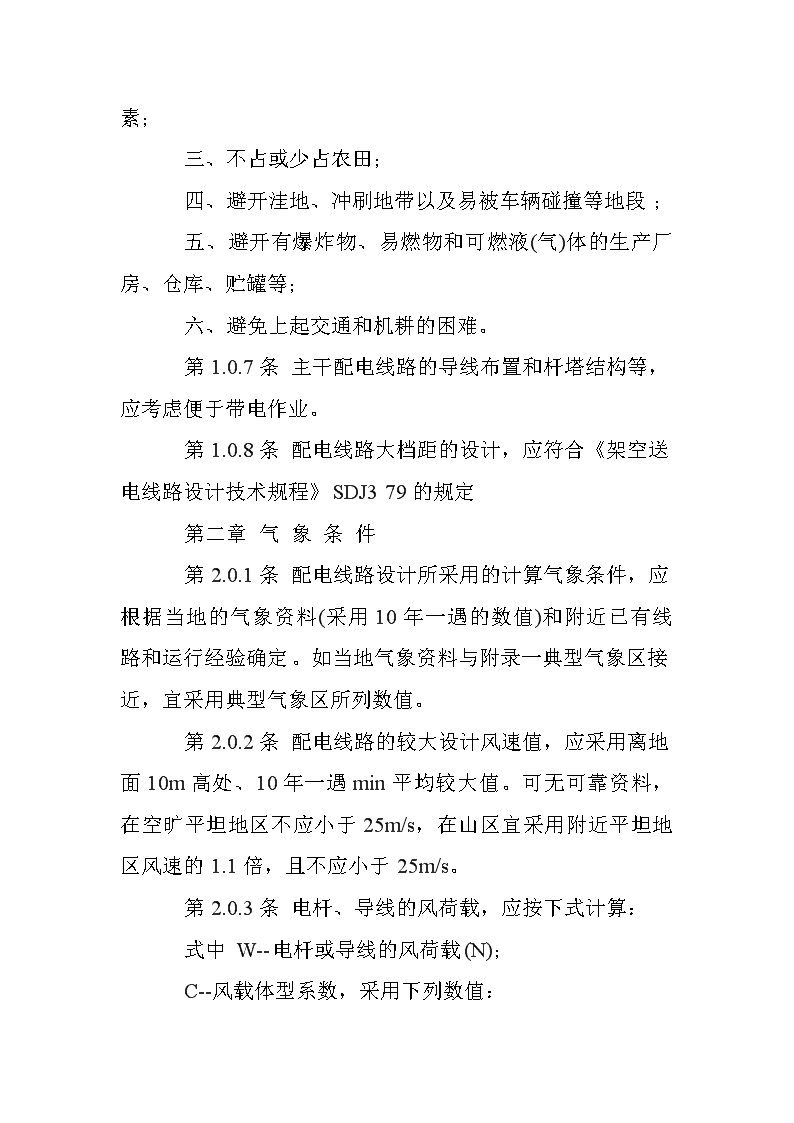

架空配线路设计技术规程　　第一章总则　　第1.0.1条架空配电线路是电力系统的重要组成部分。架空配电线路(以下简称配电线路)的设计必须全面地贯彻国家的技术经济政策，并积极慎重地采用新设备、新材料，做到技术先进，经济合理，安全适用。　　第1.0.2条本规程适用于城镇10kV及以下新建配电线路；原有配电线路的大修和改造；与城镇配电线路相连接的农用配电线路；临时配电线路的设计。　　第1.0.3条配电线路不应采用两线一地制配线方式。　　第1.0.4条配电线路分为高压(1kV至10kV)配电线路和低压(1kV以下)配电线路。　　第1.0.5条配电线路的设计应符合城镇的总体规划，确定导线截面应与配电网络发展规划相协调。　　如无配电网络规划的地区，导线截面宜按十年用电负荷发展规划确定。　　第1.0.6条配电线路的路径和杆位的选择，应符合下列要求：　　一、与城镇规划相协调，与配电网络改造相结合； 　　二、综合考虑运行、施工、交通条件和路径长度等因素；　　三、不占或少占农田；　　四、避开洼地、冲刷地带以及易被车辆碰撞等地段；　　五、避开有爆炸物、易燃物和可燃液(气)体的生产厂房、仓库、贮罐等；　　六、避免上起交通和机耕的困难。　　第1.0.7条主干配电线路的导线布置和杆塔结构等，应考虑便于带电作业。　　第1.0.8条配电线路大档距的设计，应符合《架空送电线路设计技术规程》SDJ379的规定　　第二章气象条件　　第2.0.1条配电线路设计所采用的计算气象条件，应根据当地的气象资料(采用10年一遇的数值)和附近已有线路和运行经验确定。如当地气象资料与附录一典型气象区接近，宜采用典型气象区所列数值。　　第2.0.2条配电线路的较大设计风速值，应采用离地面10m高处、10年一遇min平均较大值。可无可靠资料，在空旷平坦地区不应小于25m/s，在山区宜采用附近平坦地区风速的1.1倍，且不应小于25m/s。　　第2.0.3条电杆、导线的风荷载，应按下式计算：　　式中W--电杆或导线的风荷载(N)；　　C--风载体型系数，采用下列数值： 　　环形截面的钢筋混凝土杆…………………………0.6　　矩形截面的钢筋混凝土杆…………………………1.4　　导线直径＜17mm……………………………………1.2　　导线直径≥17mm……………………………………1.1　　导线覆冰(不论直径大小)…………………………1.2　　F--电杆杆身侧面的投影面积或导线直径与水平挡距的乘积(m2)；　　υ--设计风速(m/s)。　　各种电杆，均应按风向与线路方向相垂直的情况计算(转角杆按转角等分线方向)。　　第2.0.4条配电线路设计冰厚，应根据附近已有线路的运行经验确定。如无资料，除第Ⅰ气象区外，宜采用附录一所列数值。　　第三章导线　　第3.0.1条配电线路所采用的导线，应符合国家电线产品技术标准。　　供计算用的导线性能参数宜采用附录二所列数值。　　第3.0.2条钢芯铝绞线及其它复合导线，应按综合计算拉断力进行计算。　　第3.0.3条导线的设计安全系数，不应小于表3.0.3所列数值。　　表3.0.3导线设计的较小安全系数 　　　　第3.0.4条导线截面的确定应符合下列要求：　　一、应结合地区配电网发展规划，无配电网规划地区不宜小于表3.0.4所列数值。　　表3.0.4导线截面(mm2)　　 　　二、采用允许电压降校核时：　　1.高压配电线路，自供电的变电所二次侧出口至线路末端变压器或末端受电变电所一次侧入口的允许电压降为供电变电所二次侧额定电压(6kV、10kV)的5%。　　2.低压配电线路，自配电变压器二次侧出口至线路末端(不包括接户线)的允许电压降为额定低压配电电压(220V、380V)的4%。　　第3.0.5条校验导线的载流量时，导线的允许温度宜采用±70℃。　　第3.0.6条三相四线制的零线截面，不宜小于表3.0.6所列数值。　　单相制的零线截在，应与相线截面相同。　　表3.0.6零线截面(mm2) 　　　　第3.0.7条配电线路不应采用单股的铝线或铝合金线。高压配电线路不应采用单股铜线。　　第3.0.8条在对导线有腐蚀作用的地段，宜采用防腐型导线或采取其它措施。　　第3.0.9条导线的连接，应符合下列要求：　　一、不同金属，不同规格，不同绞向的导线，严禁在档距内连接；　　二、在一个档距内，每根导线不应超过一个接头；　　三、接头距导线的固定点，不应小于0.5m。　　第3.0.10条导线的接头，应符合下列要求：　　一、钢芯铝绞线，铝绞线在档距内的接头，宜采用钳压或爆压；　　二、铜绞线在档距内的接头，宜采用绕接或钳压；　　三、铜绞线与铝绞线的接头，宜采用铜铝过渡线夹、铜铝过渡线，或采用铜线搪锡插接； 　　四、铝绞线、铜绞线的跳线连接，宜彩和钳压、线夹连接或搭接。　　导线接头的电阻，不应大于等长导线的电阻。档距内接头的机械强度，不应小于导线计算拉断力的90%。　　第3.0.11条导线的弧垂应根据计算确定。导线架设后塑性伸长对弧垂的影响，宜采用减小弧垂法补偿，弧垂减小的百分数为：　　铝绞线…………………………20%　　钢芯铝绞线……………………12%　　铜绞线…………………………7～8%　　第3.0.12条配电线路的铝绞线、钢芯铝绞线或铝合金线，在与绝缘子或金具接触处，应缠绕铝包带。
